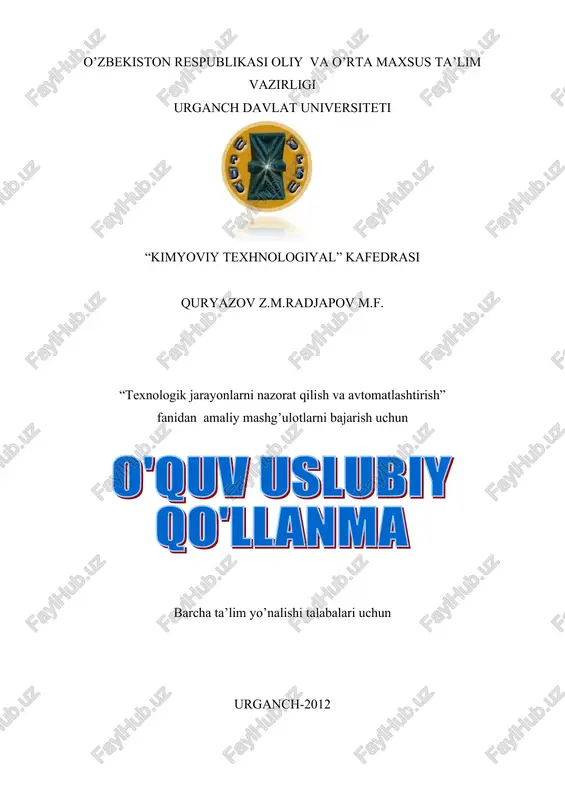

95 o’zbekiston respublikasi oliy va o’rta maxsus ta’lim vazirligi urganch davlat universiteti “kimyoviy texhnologiyal” kafedrasi quryazov z.m.radjapov m.f. “texnologik jarayonlarni nazorat qilish va avtomatlashtirish” fanidan amaliy mashg’ulotlarni bajarish uchun barcha ta’lim yo’nalishi talabalari uchun urganch-2012 ushbu uslubiy qo’llanma 5522400-«kimyoviy texnologiya» bakalavr yo’nalishining «texnologik jarayonlarni nazorat qilish va avtomatlashtirish» fanidan bajariladigan amaliy ishlariga bag’ishlangan. avtomatlashtirish to`g’risida umumiy ma`lumotlar avtomatlashtirishni loyihalash asoslari va avtomatik boshqarish nazariyasi bilan xarakterlidir. “texnologik jarayonlarni nazorat qilish va avtomatlashtirish” fanidan nazariy bilimlarni o`rgangan talabalar avtomatlashtirish loyihalash va avtomatik rostlash sistemalarini tahlil qilish borasida amaliy ko`nikmalarga ega bo`lishlari uchun ushbu qo`llanma yaratildi. uslubiy qo’llanma yuqori kurs bakalavr talabalari uchun yozilgan. undan magistrlar, stajer-tadqiqotchilar, aspirant, doktorant va ilmiy xodimlar xam foydalanishlari mumkin. mazkur uslubiy qo’llanma «kimyoviy texnologiyalar» kafedrasi majlisida (bayonnoma № 1, 2012 yil, 5 iyul) va kimyo texnika fakulteti o’quv uslubiy kengashida ko’rib chiqilgan (bayonnoma № 1, 2012 yil, 5 iyul) va urdu ilmiy-uslubiy kengashiga tavsiya etilgan. ushbu …

2 / 84

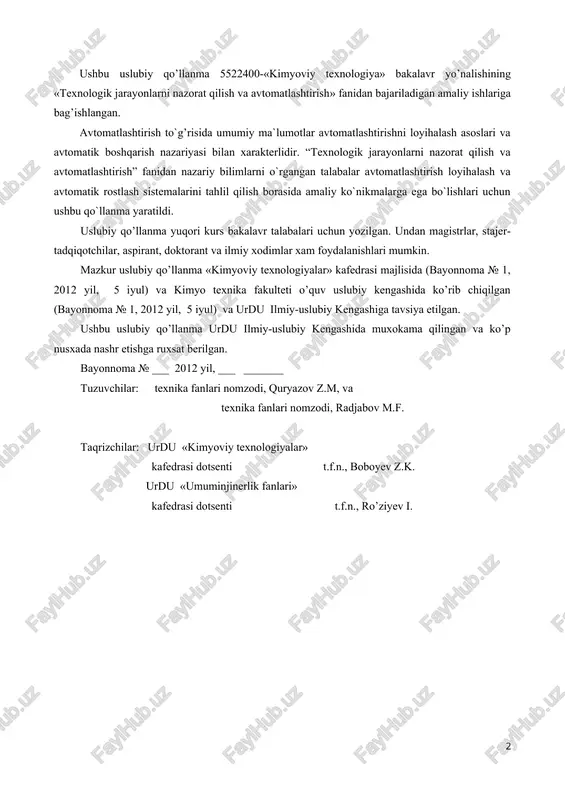

unday zamonaviy ishlab chiqarish korxonasida ishlaydigan mexaniklar, texnologlar va boshqa soha mutaxassislari avtomatlashtirish to`g’risida umumiy ma`lumotga ega bo`lishlari zarur. avtomatlashtirish to`g’risida umumiy ma`lumotlar avtomatlashtirishni loyihalash asoslari va avtomatik boshqarish nazariyasi bilan xarakterlidir. “texnologik jarayonlarni nazorat qilish va avtomatlashtirish” fanidan nazariy bilimlarni o`rgangan talabalar avtomatlashtirish loyihalash va avtomatik rostlash sistemalarini tahlil qilish borasida amaliy ko`nikmalarga ega bo`lishlari uchun ushbu qo`llanma yaratildi. avtomatik rostlash sistemalarining funksional sxemalarini qurish sanoatning barcha tarmoqlari texnologik jarayonlarini avtomatlashtirishni loyihalashda funktcional sxemalar asosiy texnik hujjat hisoblanadi. bunda mashinalar va apparatlarni tuzilishi hamda o’zaro funktcional aloqalari aniqlanadi, hamda boshqarish ob`ektini avtomatika texnik vositalari, birlamchi o’lchov o’zgartgichlar, o’lchov asboblari va ijrochi mexanizmlar bilan ta`minlangani ko’rsatiladi. funktcional sxemalar chizma ko’rinishida bajarilib, unda texnik hujjatlar normativiga asosan (ost-36-27-77) texnologik jihozlarga to’g’ri keladigan shartli belgilar vositasida apparatlarni o’zaro bog’lovchi chiziqlar, birlamchi o’lchov o’zgartgichlar, o’lchov asboblari va ijrochi mexanizmlar ko’rsatiladi. funktcional sxemalarni yaratishda qo’yidagi umumiy printciplarga amal qilinishi kerak. avtomatlashtirishni loyihalash, avtomatlashtirilayotgan ob`ektni …

3 / 84

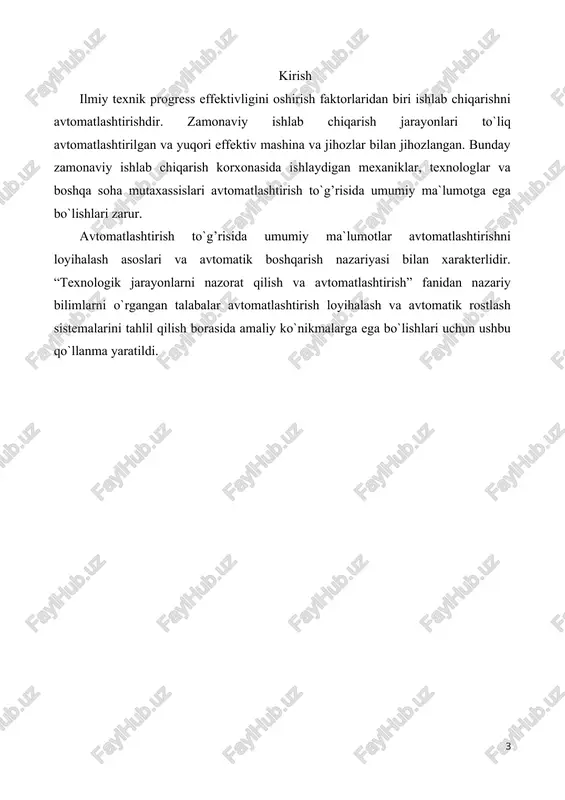

lchov asboblari, rostlagichlar va ijrochi mexanizmlar texnologik jarayonni bioximik va fizik kimyoviy o’zgarishlari texnologik kattaliklarning o’lchash chegarasi, birlamchi o’lchov o’zgartgichlarning o’rnatilgan joyigacha bo’lgan masofa, ijrochi mexanizmlarni tekshirish va boshqarish shitlariga joylashtirish, rostlash qonunlari va rostlashning sifat ko’rsatgichlari hamda ularni ishlatish shartlari to’g’risidagi ma`lumotlar hisobga olinadi. texnologik jihozlar, ularni o’zaro bog’lanishi, asboblar va avtomatlashtirish vositalarining funktcional sxemada ko’rinishi. avtomatlashtirishda funktcional sxema chizmalarida texnologik jihozlar hamda ularning o’zaro bog’lanishi qisqartirilgan holatda bajariladi. texnologik jihozlarning alohida qismlarining proportciyalari yo’qolmagan holda hamda apparatlar va agregatlarni o’lchovlariga e`tibor bermasdan chiziladi. texnologik bog’lanishlar, gaz va suyuklik quvurlari 3464-63 gost asosida chiziladi. agarda chizmada yuqorida keltirilgan davlat standartiga to’g’ri kelmaydigan quvurlar va bog’lanishlar bo’lsa, u holda boshqa raqam va xarflardan foydalanish mumkin, faqat yangi qabul qilingan shartli ko’rinishlarga tushuntirish berish zarur. quvurlarda oqimning harakati strelka bilan ko’rsatiladi. texnologik jixozlarning nomlari ularning shartli ko’rinishlari bilan chiziqlarda yoziladi yoki undan chetga chiqariladi. texnologik jixozlar chiziqlari hamda kuvurlarning bog’lanishlari avtomatlashtirishning …

4 / 84

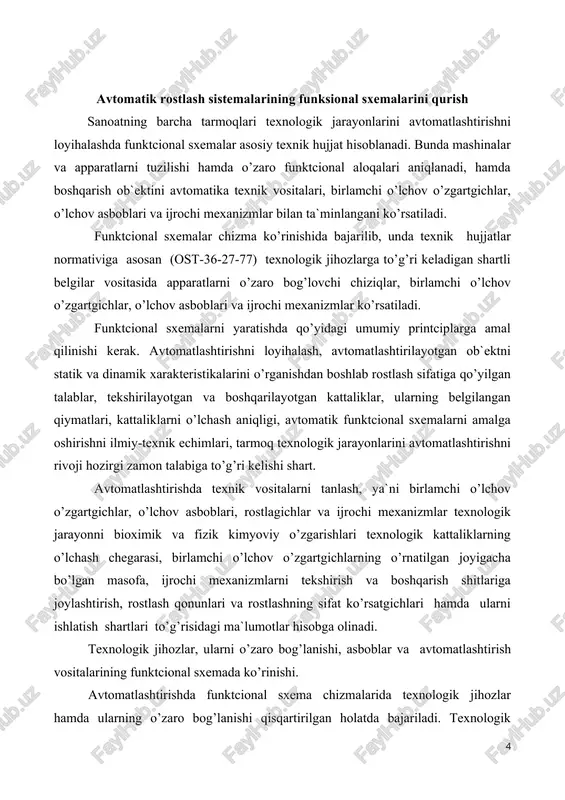

masalan texnologik jihozlarda o’rnatilgan manometrlar, boshqarish knopkalari to’g’ri to’rtburchakning «mahalliy asboblar» deb yozilgan qismiga joylashtiriladi. to’g’ri burchakning «boshqarish shiti» deb yozilgan qismiga esa o’lchov asboblari, boshqarish apparatlari, ogohlantirish qurilmalari. yordamchi apparatlar (masalan: siqilgan havo uchun filtr va reduktorlar) va ular orasidagi aloqa chiziqlari (simlari, quvurlari) joylashtiriladi. so’nggi vaqtlarda ishlab chiqarish tarmoqlarida texnologik kattaliklarni tekshirish va boshqarish uchun elektron hisoblash mashinalari qo’llanilmoqda.ular esa funktcional chizmalarda ehm ko’rinishiga o’xshash to’rtburchak shaklida chegaralanmagan o’lchovda ko’rsatiladi. birlamchi asboblar sezgir elementlar bilan shitlarda o’rnatilgan avtomatlashtirish vositalari orasidagi bog’lanish ingichka chiziqlar ko’rinishida beriladi. murakkab va katta avtomatlatptirilgan sxemalarda aloqa chiziqlarni uziladi va o’zilgan joyi bir xil son bilan belgilanadi. (chizmaga qaralsin). birlamchi o’lchov o’zgartgichlardan boshqarish shiti va pultlarida o’rnatilgan o’lchov asboblarigacha bo’lgan aloqa chiziqlariga o’lchanayotgan yoki boshqarilayotgan kattalikning belgilangan ishchi yuqori va pastki) qiymatlari ko’rsatiladi. shitlarda o’rnatilgan boshqarish apparatlaridan chiqadigan aloqa chiziqlariga, chiqadigan signalning funktcional xarakterini ko’rsatuvchi yozuvlar yoziladi. avtomatlashtirish vositalari va asboblarga pozitciya raqamlari qo’yiladi. …

5 / 84

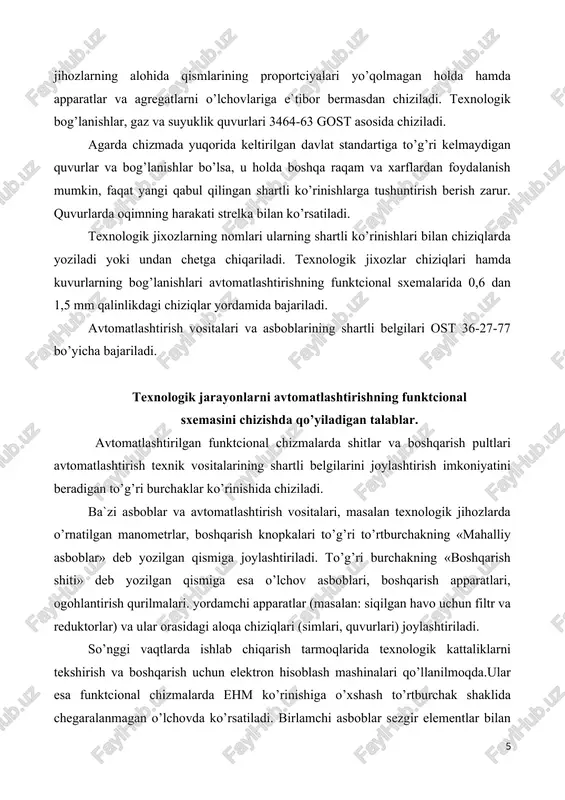

$rish vositalari va asboblarning tarmoq standarti ost 36-27-77 bo’yicha shartli belgilar quyidagicha: jadval 1 asbob o’rnatiladigan joy shartli belgisi texnologik quvurlar, apparatlarda o’rnatiladigan mahalliy asbob, birlamchi o’lchov o’zgartgich (sezgir element), asbob va boshqalar. ( 10 shitda, pultlarda o’rnatiladigan o’lchov asbobi, rostlagich ( 10 ijrochi mexanizmning umumiy belgilanishi energiya yoki boshqarish signali berilishi to’xtatilganda rostlovchi organni ochadigan ijrochi mexanizm shape \* mergeformat energiya yoki boshqarish signali to’xtatilganda rostlovchi organni bekitadigan ijrochi mexanizm energiya yoki boshqarish signali to’xtatilganda rostlovchi organni o’zgarmas holatda saqlaydigan ijrochi mexanizm rostlash organi o’lchanayotgan kattalik harflar bilan ifodalanadigan shartli belgilari hamda asboblar bajaradigan funktciyalar (olingan axborotni ifodalash kirish chiqish signalini yaratish) i- jadvalda ifodalangan (ost-36-27-77). jadval 2. belgilar o’lchanayotgan kattalik asbob bajaradigan funktciya birinchi harfning asosiy qiymati qo’shimcha qiymat 1-chi harfning aniqlanadigan qiymati axborot ning ifodasi chiqish signali yaratish qo’shimcha qiymat 1 2 3 4 5 6 a - - signal berish - - s - - - …$
