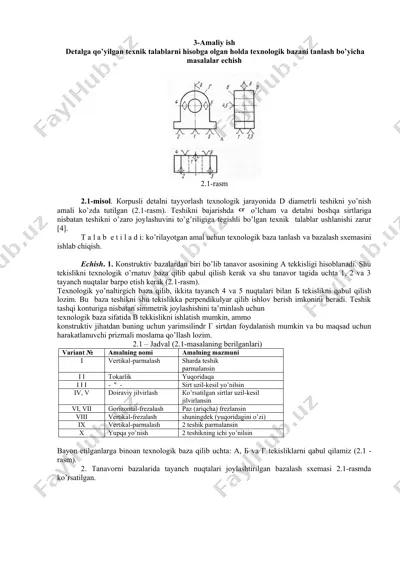

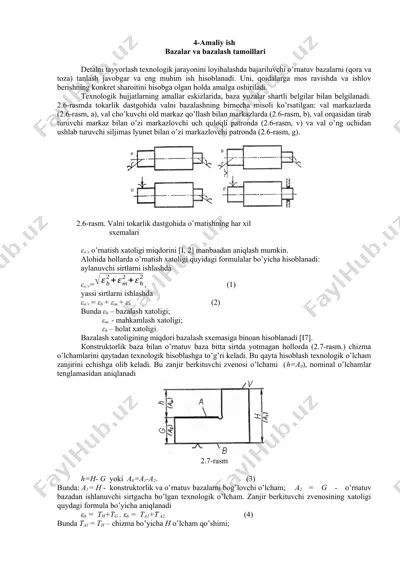

4-amaliy ish bazalar va bazalash tamoillari detalni tayyorlash texnologik jarayonini loyihalashda bajariluvchi o’rnatuv bazalarni (qora va toza) tanlash javobgar va eng muhim ish hisoblanadi. uni, qoidalarga mos ravishda va ishlov berishning konkret sharoitini hisobga olgan holda amalga oshiriladi. texnologik hujjatlarning amallar eskizlarida, baza yuzalar shartli belgilar bilan belgilanadi. 2.6-rasmda tokarlik dastgohida valni bazalashning birnecha misoli ko’rsatilgan: val markazlarda (2.6-rasm, a), val cho’kuvchi old markaz qo’llash bilan markazlarda (2.6-rasm, b), val orqasidan tirab turuvchi markaz bilan o’zi markazlovchi uch quloqli patronda (2.6-rasm, v) va val o’ng uchidan ushlab turuvchi siljimas lyunet bilan o’zi markazlovchi patronda (2.6-rasm, g). 2.6-rasm. valni tokarlik dastgohida o’rnatishning har xil sxemalari εo’r o’rnatish xatoligi miqdorini [i, 2] manbaadan aniqlash mumkin. alohida hollarda o’rnatish xatoligi quyidagi formulalar bo’yicha hisoblanadi: aylanuvchi sirtlarni ishlashda εo’r=, (1) yassi sirtlarni ishlashda εo’r = εb + εm + εh . (2) bunda εb – bazalash xatoligi; εm - mahkamlash xatoligi; εh – holat …

2 / 9

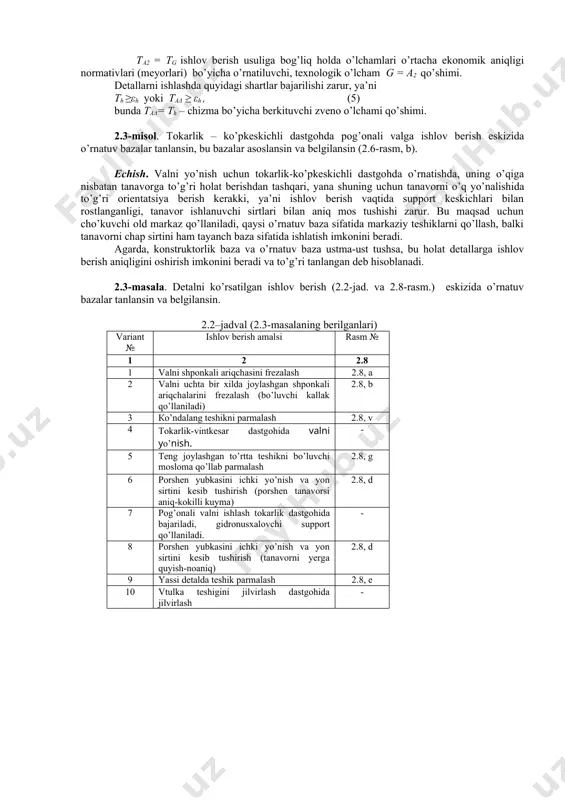

cha o’rnatiluvchi, texnologik o’lcham g = a2 qo’shimi. detallarni ishlashda quyidagi shartlar bajarilishi zarur, ya’ni th ≥εh yoki taδ ≥ εh , (5) bunda taδ= th – chizma bo’yicha berkituvchi zveno o’lchami qo’shimi. 2.3-misol. tokarlik – ko’pkeskichli dastgohda pog’onali valga ishlov berish eskizida o’rnatuv bazalar tanlansin, bu bazalar asoslansin va belgilansin (2.6-rasm, b). echish. valni yo’nish uchun tokarlik-ko’pkeskichli dastgohda o’rnatishda, uning o’qiga nisbatan tanavorga to’g’ri holat berishdan tashqari, yana shuning uchun tanavorni o’q yo’nalishida to’g’ri orientatsiya berish kerakki, ya’ni ishlov berish vaqtida support keskichlari bilan rostlanganligi, tanavor ishlanuvchi sirtlari bilan aniq mos tushishi zarur. bu maqsad uchun cho’kuvchi old markaz qo’llaniladi, qaysi o’rnatuv baza sifatida markaziy teshiklarni qo’llash, balki tanavorni chap sirtini ham tayanch baza sifatida ishlatish imkonini beradi. agarda, konstruktorlik baza va o’rnatuv baza ustma-ust tushsa, bu holat detallarga ishlov berish aniqligini oshirish imkonini beradi va to’g’ri tanlangan deb hisoblanadi. 2.3-masala. detalni ko’rsatilgan ishlov berish (2.2-jad. va 2.8-rasm.) eskizida …

3 / 9

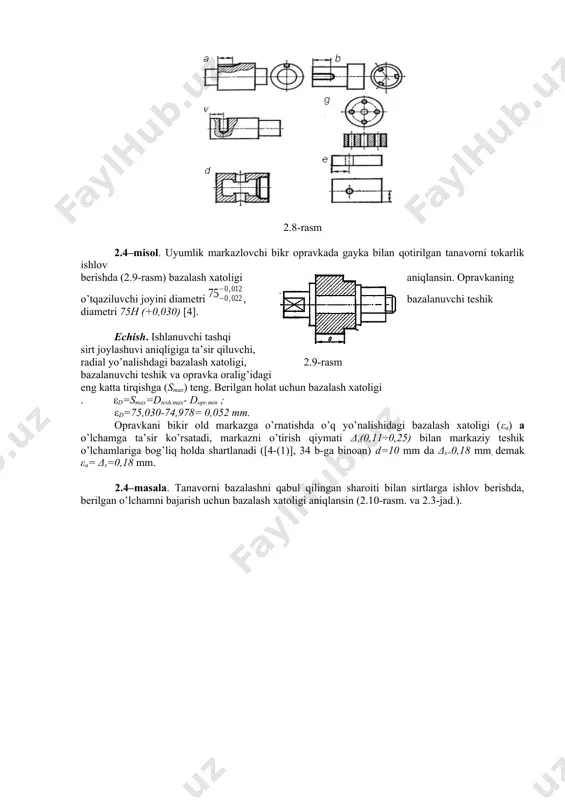

ni jilvirlash dastgohida jilvirlash - 2.8-rasm 2.4–misol. uyumlik markazlovchi bikr opravkada gayka bilan qotirilgan tanavorni tokarlik ishlov berishda (2.9-rasm) bazalash xatoligi aniqlansin. opravkaning o’tqaziluvchi joyini diametri , bazalanuvchi teshik diametri 75h (+0,030) [4]. echish. ishlanuvchi tashqi sirt joylashuvi aniqligiga ta’sir qiluvchi, radial yo’nalishdagi bazalash xatoligi, 2.9-rasm bazalanuvchi teshik va opravka oralig’idagi eng katta tirqishga (smax) teng. berilgan holat uchun bazalash xatoligi . εd=smax=dtesh.max- dopr.min ; εd=75,030-74,978= 0,052 mm. opravkani bikir old markazga o’rnatishda o’q yo’nalishidagi bazalash xatoligi (εa) a o’lchamga ta’sir ko’rsatadi, markazni o’tirish qiymati δs(0,11÷0,25) bilan markaziy teshik o’lchamlariga bog’liq holda shartlanadi ([4-(1)], 34 b-ga binoan) d=10 mm da δs=0,18 mm, demak εa= δs=0,18 mm. 2.4–masala. tanavorni bazalashni qabul qilingan sharoiti bilan sirtlarga ishlov berishda, berilgan o’lchamni bajarish uchun bazalash xatoligi aniqlansin (2.10-rasm. va 2.3-jad.). 2.10-rasm 2.3-jadval (2.4-masalaning berilganlari) variant № tanavorni bazalash uslubi va ishlov berishning ko’rinishi berilgan o’lcham rasm № tekislikda tashqi sirt bo’yicha 1. pazni frezalashda; …

4 / 9

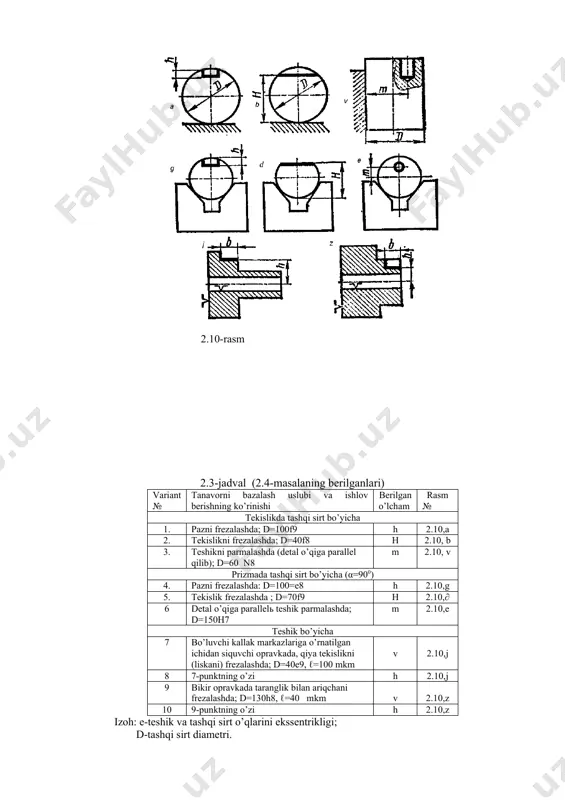

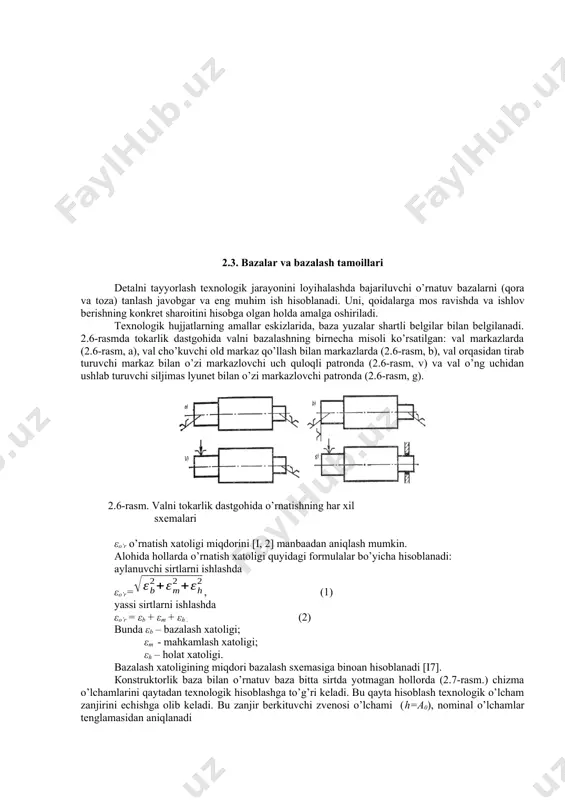

jarayonini loyihalashda bajariluvchi o’rnatuv bazalarni (qora va toza) tanlash javobgar va eng muhim ish hisoblanadi. uni, qoidalarga mos ravishda va ishlov berishning konkret sharoitini hisobga olgan holda amalga oshiriladi. texnologik hujjatlarning amallar eskizlarida, baza yuzalar shartli belgilar bilan belgilanadi. 2.6-rasmda tokarlik dastgohida valni bazalashning birnecha misoli ko’rsatilgan: val markazlarda (2.6-rasm, a), val cho’kuvchi old markaz qo’llash bilan markazlarda (2.6-rasm, b), val orqasidan tirab turuvchi markaz bilan o’zi markazlovchi uch quloqli patronda (2.6-rasm, v) va val o’ng uchidan ushlab turuvchi siljimas lyunet bilan o’zi markazlovchi patronda (2.6-rasm, g). 2.6-rasm. valni tokarlik dastgohida o’rnatishning har xil sxemalari εo’r o’rnatish xatoligi miqdorini [i, 2] manbaadan aniqlash mumkin. alohida hollarda o’rnatish xatoligi quyidagi formulalar bo’yicha hisoblanadi: aylanuvchi sirtlarni ishlashda εo’r=, (1) yassi sirtlarni ishlashda εo’r = εb + εm + εh . (2) bunda εb – bazalash xatoligi; εm - mahkamlash xatoligi; εh – holat xatoligi. bazalash xatoligining miqdori bazalash sxemasiga binoan hisoblanadi [i7]. …

5 / 9

a quyidagi shartlar bajarilishi zarur, ya’ni th ≥εh yoki taδ ≥ εh , (5) bunda taδ= th – chizma bo’yicha berkituvchi zveno o’lchami qo’shimi. 2.3-misol. tokarlik – ko’pkeskichli dastgohda pog’onali valga ishlov berish eskizida o’rnatuv bazalar tanlansin, bu bazalar asoslansin va belgilansin (2.6-rasm, b). echish. valni yo’nish uchun tokarlik-ko’pkeskichli dastgohda o’rnatishda, uning o’qiga nisbatan tanavorga to’g’ri holat berishdan tashqari, yana shuning uchun tanavorni o’q yo’nalishida to’g’ri orientatsiya berish kerakki, ya’ni ishlov berish vaqtida support keskichlari bilan rostlanganligi, tanavor ishlanuvchi sirtlari bilan aniq mos tushishi zarur. bu maqsad uchun cho’kuvchi old markaz qo’llaniladi, qaysi o’rnatuv baza sifatida markaziy teshiklarni qo’llash, balki tanavorni chap sirtini ham tayanch baza sifatida ishlatish imkonini beradi. agarda, konstruktorlik baza va o’rnatuv baza ustma-ust tushsa, bu holat detallarga ishlov berish aniqligini oshirish imkonini beradi va to’g’ri tanlangan deb hisoblanadi. 2.3-masala. detalni ko’rsatilgan ishlov berish (2.2-jad. va 2.8-rasm.) eskizida o’rnatuv bazalar tanlansin va belgilansin. 2.2–jadval (2.3-masalaning berilganlari) variant …
