1 / 41

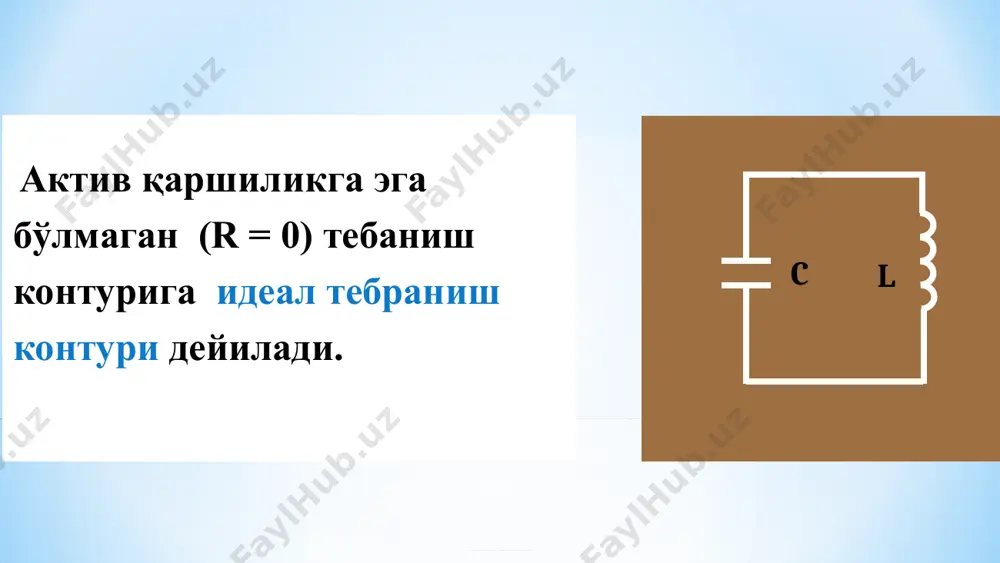

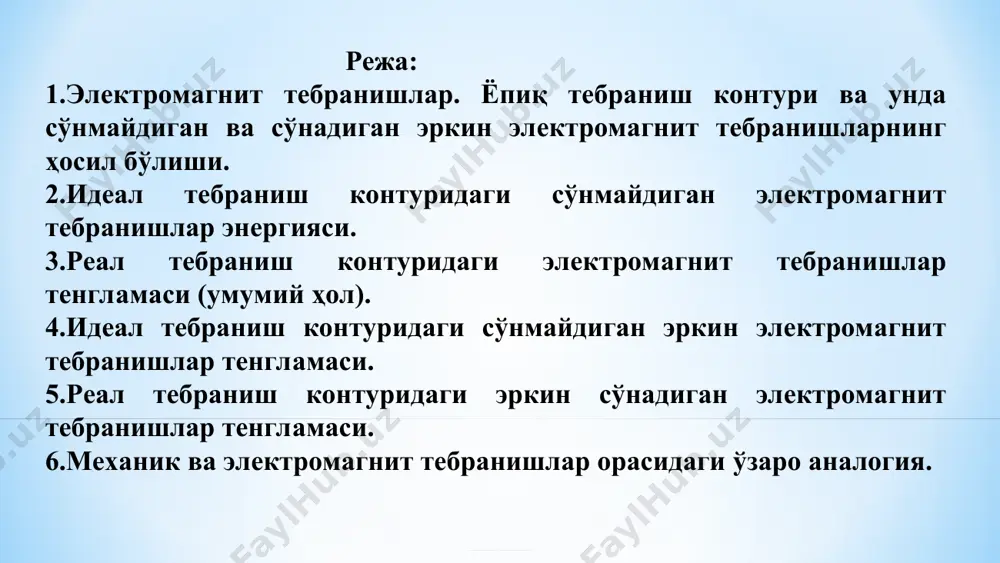

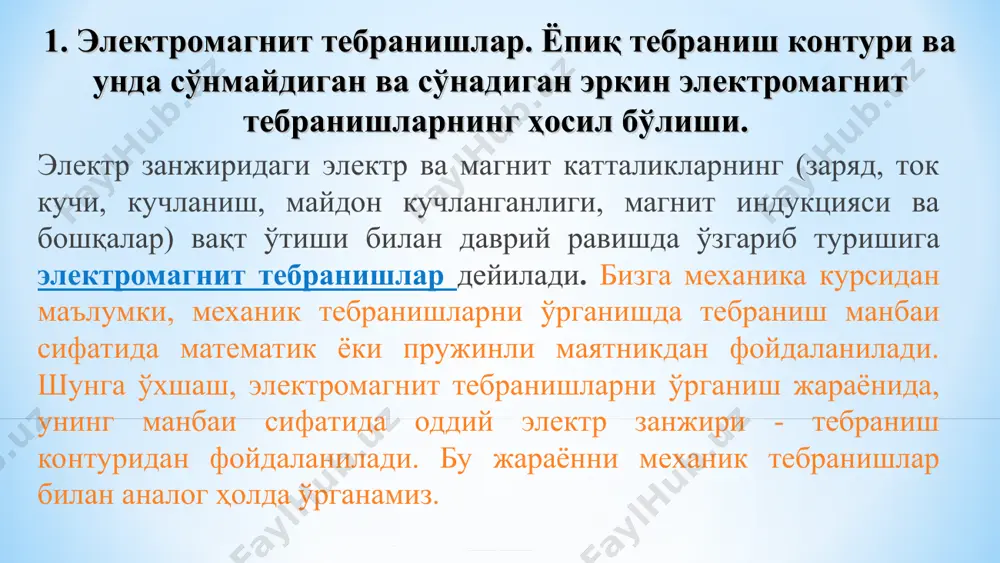

презентация powerpoint самарқанд давлат университети муҳандслик физикаси институти умумий физика кафедраси фан: “элементар физикани ўқитиш методикаси” 25-маъруза мавзу: “электромагнит тебранишлар” (4-курслар учун) маърузачи: нуримов у.э. режа: электромагнит тебранишлар. ёпиқ тебраниш контури ва унда сўнмайдиган ва сўнадиган эркин электромагнит тебранишларнинг ҳосил бўлиши. идеал тебраниш контуридаги сўнмайдиган электромагнит тебранишлар энергияси. реал тебраниш контуридаги электромагнит тебранишлар тенгламаси (умумий ҳол). идеал тебраниш контуридаги сўнмайдиган эркин электромагнит тебранишлар тенгламаси. реал тебраниш контуридаги эркин сўнадиган электромагнит тебранишлар тенгламаси. механик ва электромагнит тебранишлар орасидаги ўзаро аналогия. 1. электромагнит тебранишлар. ёпиқ тебраниш контури ва унда сўнмайдиган ва сўнадиган эркин электромагнит тебранишларнинг ҳосил бўлиши. электр занжиридаги электр ва магнит катталикларнинг (заряд, ток кучи, кучланиш, майдон кучланганлиги, магнит индукцияси ва бошқалар) вақт ўтиши билан даврий равишда ўзгариб туришига электромагнит тебранишлар дейилади. бизга механика курсидан маълумки, механик тебранишларни ўрганишда тебраниш манбаи сифатида математик ёки пружинли маятникдан фойдаланилади. шунга ўхшаш, электромагнит тебранишларни ўрганиш жараёнида, унинг манбаи сифатида оддий электр занжири - тебраниш …

2 / 41

ни ўзгармас ток манбига улаб зарядлаймиз. сўнг вақтнинг t=0 моментида унинг қопламаларини индуктивлик ғалтагининг учларига улаймиз. конденсатор ғалтак орқали разрядланади. ғалтакдан қиймати ошувчи ток оқади, унда ўзиндукция юз беради ва ҳ.з. бунда механик аналогиядан фойдаланамиз. гельмгольц герман людвиг 1821–1894 гг. - - + + + - l l l l l c c c c c q q q i i - - + + + - l l l l l c c c c c q -q q i i - - + q i i t=0 - + + - 1 2 q -q + + + - - - бундаги q — конденсатор битта қопламасидаги заряда; с — конденсаторнинг сиғими. . – конденсатор электр майдони энергияси , + - 1 2 – ғалтакдаги магнит майдони энергияси,. бундаги i — ғалтакдаги ток кучи ; l — ғалтакнинг индуктивлиги . i идеал тебраниш контуридаги сўнмайдиган электромагнит тебранишларнинг тўла …

3 / 41

(t) ва индуктивлик ғалтагида ўзиндукция эюк l амал қилади. конденсатор қопламаларидаги потенциаллар айирмаси қуйидагича аниқланади: 2  1 = бундаги q – конденсаторнинг заряди; с – унинг сиғими. ғалтакдаги ўзиндукция эюк, маълумки у қуйидагича аниқланади: занжирдаги ток кучи: буларни ом қонунининг ифодасига қўйиб, қаралаётган контурдаги электромагнит тебранишлар жараёнини акс этдирувчи, тебраниш контурининг универсал тенгламаси деб аталадиган тенгламани оламиз: бу тенглама пружинага осилган юкнинг эластиклик, ишқаланиш ва f(t) мажбуловчи кучларнинг таъсири остидаги механик тебранишларининг қуйидаги тенгламасига ўхшаш тенглама ҳисобланади: * бу идеал тебраниш контури учун, юқорида қаралган, реал тебраниш контури учун универсал дифференциал тенглама қуйидаги кўринишга келади: буни га бўлиб ва унда белгилаш қабул қилиб (0-циклик частота), қуйидаги кўринишдаги ифодага эга бўламиз: қаралаётган идеал тебраниш контурида заряднинг вақт бўйича ўзгаришини ифодалайдиган қуйидаги ифода, бу дифферециал тенгламанинг ечими ҳисобланади: q = q0 cos(0t + ). (а) бундаги q0 ва  доимийлар, бошланғич шартлар билан аниқланади (масалан, t = 0 пайтда заряд ва …

4 / 41

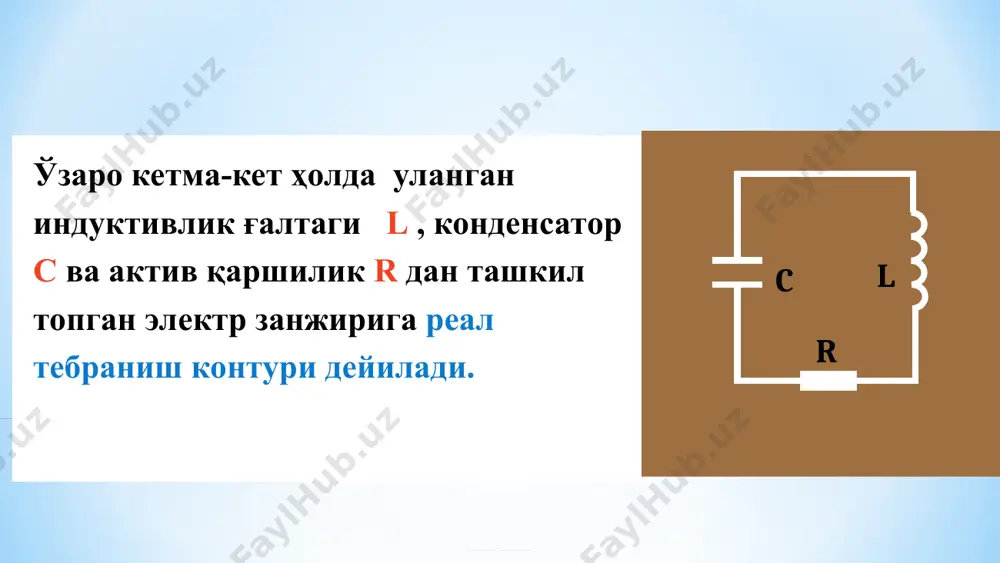

лектр энергия eq(t) ва магнит энергия em(t) боғланишларининг графиклари. em + eq сақланади, чунки r = 0 . реал тебраниш контури албатта r электр қаршиликга эга бўлади бундай занжир бўйлаб оқаётган токнинг энергияси атроф муҳитга жоул иссиқлиги кўринишида сарфланади. шу сабабли тебраниш контурига (конденсаторга) берилган дастлабки энергия, ҳар бир тебраниш даври давомида камайиб боради. натижада малум вақтдан кейин контурдаги электромагнит тебранишлар сўнади. реал контурдаги сўнадиган эркин электромагнит тебранишларнинг тенгламаси қуйидаги кўринишда бўлади: (б) реал тебраниш контури вақт ўтиши билан, тебраниш энергияси камайиб бориши натижасида, тебраниш амплитудаси ҳам камайиб боради ва тебранишлар сўнади. бу ҳолда амплитуданинг вақтга боғлиқ ҳолда камайиши қуйидаги қонун бўйича юз беради: q(t) = et заряд q и ток кучи i тебранишларининг вақтга боғланиш графиклари: * * сўнувчи тебранишлар, сўнишнинг логарифмик декременти деб аталадиган,  катталик билан тавсифланади. у, вақт бўйича бир тебраниш даврига фарқ қиладиган, иккита қўшни амплитудалар нисбатининг натурал логарифмаси қиймати билан аниқланади: 6.механик ва электромагнит …

5 / 41

2 г. и. в. савелев. “умумий физика курси”. 2 – том. т.: “ўқитувчи”, 1975, 368 б. и. е. тамм. основные теории электричество. москва: “наука”, 1966-624 с. о. ахмаджонов. физика курси. т.2. “электр ва магнетизм. тўлқинлар”. т.: “ўқитувчи”, 1978-208 б. м. и. исмоилов ва бошқалар. физика курси. механика. электр. электромагнетизм. т.: “ўзбекистон”, 2000, 470 б. ў. қ. назаров. умумий физика курси. iii – қисм. “электр ва магнетизм”. т.: “ўзбекистон”, 2002, - 247 б. г. а. зисман, о. м. тодес. курс общей физики. т. 2. электричество. москва: “наука”, 1972, - 360 с. а. н. матвеев. электричество и магнетизм. москва: “высшая школа”, 1983. о. қ. қувондиқов. электромагнетизм. ii қисм. самарқанд, 2001 й. www.fizika.ru; www.phys.spbu.ru/library/studentlectures/; www.youtube.com; www.phys.spbu.ru; www.fizika.zlatoust.ru; www.window.edu.ru; www.physics.ru; маърузани мустаҳкамлаш: электромагнит тебранишлар. ёпиқ тебраниш контури ва унда сўнмайдиган ва сўнадиган эркин электромагнит тебранишларнинг ҳосил бўлиши. идеал тебраниш контуридаги сўнмайдиган электромагнит тебранишлар энергияси. реал тебраниш контуридаги электромагнит тебранишлар тенгламаси (умумий ҳол). идеал тебраниш …
