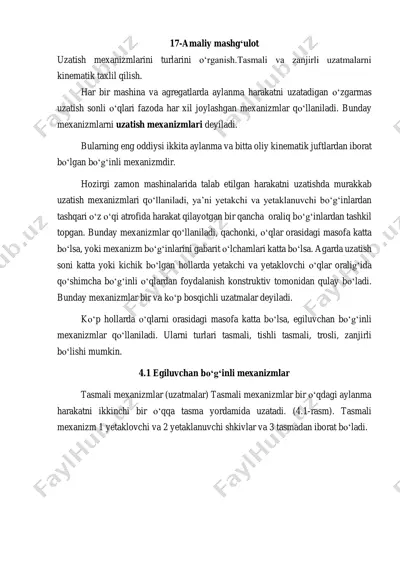

17-amaliy mashg‘ulot uzatish mexanizmlarini turlarini o‘rganish.tasmali va zanjirli uzatmalarni kinematik taxlil qilish. har bir mashina va agregatlarda aylanma harakatni uzatadigan oʻzgarmas uzatish sonli oʻqlari fazoda har xil joylashgan mexanizmlar qoʻllaniladi. bunday mexanizmlarni uzatish mexanizmlari deyiladi. bularning eng oddiysi ikkita aylanma va bitta oliy kinematik juftlardan iborat boʻlgan boʻgʻinli mexanizmdir. hozirgi zamon mashinalarida talab etilgan harakatni uzatishda murakkab uzatish mexanizmlari qoʻllaniladi, ya’ni yetakchi va yetaklanuvchi boʻgʻinlardan tashqari oʻz oʻqi atrofida harakat qilayotgan bir qancha oraliq boʻgʻinlardan tashkil topgan. bunday mexanizmlar qoʻllaniladi, qachonki, oʻqlar orasidagi masofa katta boʻlsa, yoki mexanizm boʻgʻinlarini gabarit oʻlchamlari katta boʻlsa. agarda uzatish soni katta yoki kichik boʻlgan hollarda yetakchi va yetaklovchi oʻqlar oraligʻida qoʻshimcha boʻgʻinli oʻqlardan foydalanish konstruktiv tomonidan qulay boʻladi. bunday mexanizmlar bir va koʻp bosqichli uzatmalar deyiladi. koʻp hollarda oʻqlarni orasidagi masofa katta boʻlsa, egiluvchan boʻgʻinli mexanizmlar qoʻllaniladi. ularni turlari tasmali, tishli tasmali, trosli, zanjirli boʻlishi mumkin. 4.1 egiluvchan boʻgʻinli mexanizmlar tasmali mexanizmlar (uzatmalar) tasmali …

2 / 9

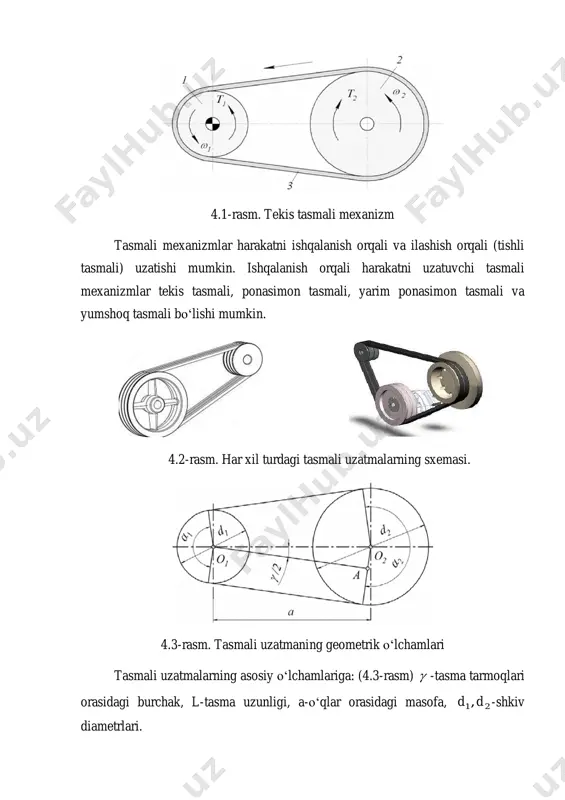

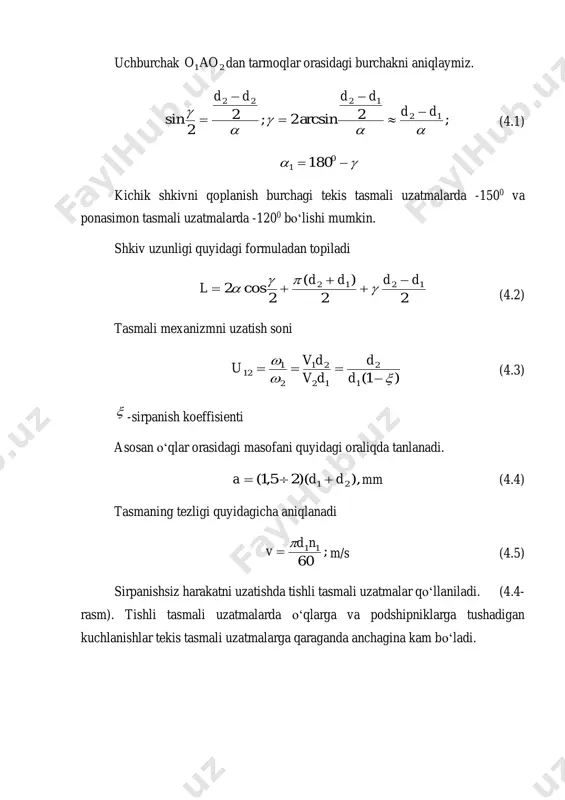

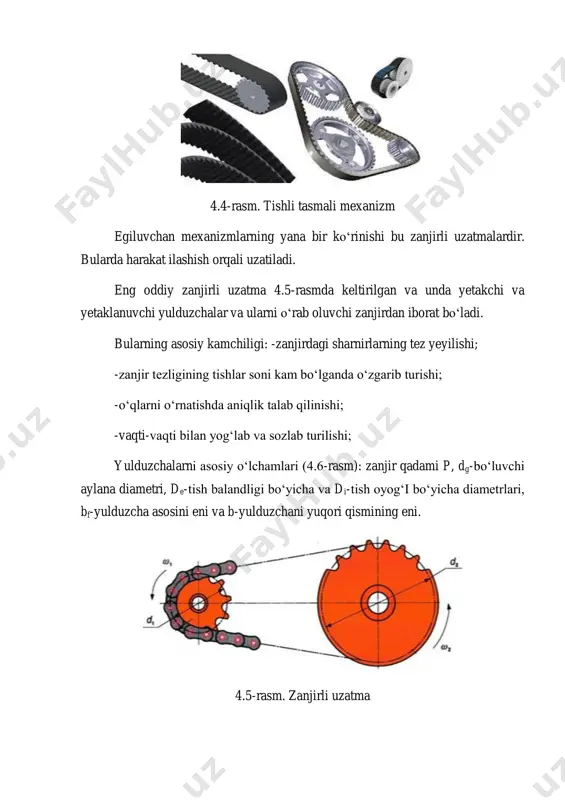

, a-oʻqlar orasidagi masofa, 21,dd -shkiv diametrlari. uchburchak 21aoo dan tarmoqlar orasidagi burchakni aniqlaymiz. ;2arcsin2;2 2 sin 12 1222     dd dddd       (4.1)   0 1 180 kichik shkivni qoplanish burchagi tekis tasmali uzatmalarda -1500 va ponasimon tasmali uzatmalarda -1200 boʻlishi mumkin. shkiv uzunligi quyidagi formuladan topiladi 22 )( 2 cos2 1212 dddd l        (4.2) tasmali mexanizmni uzatish soni )1(1 2 12 21 2 1 12     d d dv dv u (4.3)  -sirpanish koeffisienti asosan oʻqlar orasidagi masofani quyidagi oraliqda tanlanadi. ),)(25,1( 21 dda  mm (4.4) tasmaning tezligi quyidagicha aniqlanadi ; 60 11nd v   m/s (4.5) sirpanishsiz harakatni uzatishda tishli tasmali uzatmalar qoʻllaniladi. (4.4- rasm). tishli tasmali uzatmalarda oʻqlarga va podshipniklarga tushadigan kuchlanishlar tekis tasmali uzatmalarga qaraganda anchagina kam boʻladi. 4.4-rasm. tishli tasmali mexanizm egiluvchan …

3 / 9

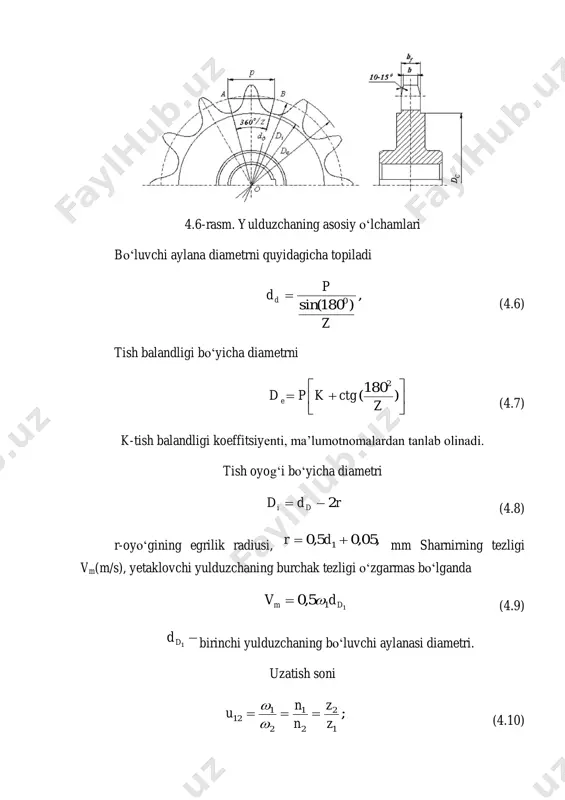

rilik radiusi, ,05,05,0 1  dr mm sharnirning tezligi vm(m/s), yetaklovchi yulduzchaning burchak tezligi oʻzgarmas boʻlganda 115,0 dm dv  (4.9)  1dd birinchi yulduzchaning boʻluvchi aylanasi diametri. uzatish soni ; 1 2 2 1 2 1 12 z z n n u    (4.10) 4.2 friksion mexanizmlar hozirgi zamon mashinalarida oʻqlari parallel va oʻqlari kesishuvchan bir- biriga tegib ishqalanish kuchi orqali harakatlanuvchi friksion mexanizmlar koʻp qoʻllaniladi. 4.7-rasm. silindrik friksion mexanizm bulardan eng oddiysi silindrik friksion uzatmalardir. harakatni bir gʻildirakdan ikkinchisiga uzatishda gʻildiraklar bir-biriga kuch orqali qisilishi kerak. buni koʻp hollarda (4.7-rasm) koʻrsatilganidek prujinalar orqali bajarish mumkin. siqish kuchi ma’lum gʻildiraklar orasidagi ishqalanish kuchini hosil qilib, gʻildiraklar orasidagi bogʻlanish orqali harakatni uzatadi. boʻgʻinlarning kontaktdagi ishqalanish kuchini maksimal qiymatini ilashish kuchi deyiladi. 4.7-rasmda keltirilgan silindr koʻrinishidagi friksion uzatmada, chiqish boʻgʻini 2 ga m2 qarshilik momenti ta’sir qilsa, shuni yengish uchun 1-gʻildirakga 2 2 12 r m p  a …

4 / 9

4.8-rasmda koʻrsatilgan ponasimon friksion mexanizmlardan foydalanish mumkin. ponani qiyalik burchagi 2 boʻlganda, hosil boʻladigan normal kuch nnn  21 lar orqali ishqalanish kuchi koʻpayadi va uni topish uchun hamma kuchlarni proyeksiyalarini nolga tenglashtirib, quyidagicha aniqlash mumkin. sin2 q n  (4.13) normal kuch n orqali hosil boʻladigan ishqalanish kuchi boʻladi    sin 2 q nf  (4.14) burchak 030 qilib olinganda q bosim kuchini silindr koʻrinishidagi friksion mexanizmdagiga koʻra 2 marta kamaytirish mumkin. 4.9-rasm. konussimon gʻildirakli friksion mexanizm konussimon gʻildirakli friksion mexanizmlarda (4.9-rasm) harakat oʻqlari kesishuvchan gʻildiraklarda ishqalanish kuchi hisobiga uzatiladi. gʻildiraklar bir-biriga nisbatan sirpanmasligi uchun konus oʻqlari bir nuqtada kesishishi lozim. shunda konussimon friksion mexanizmlarni uzatish sonini quyidagicha aniqlash mumkin. , sin sin 1 2 1 2 2 1 12      r r u (4.15) bu yerda, 1r va 2r -boʻluvchi aylan radiuslari 12 va 22 -konus uchining burchaklari gʻildiraklar orasidagi siqilishini 1q …
