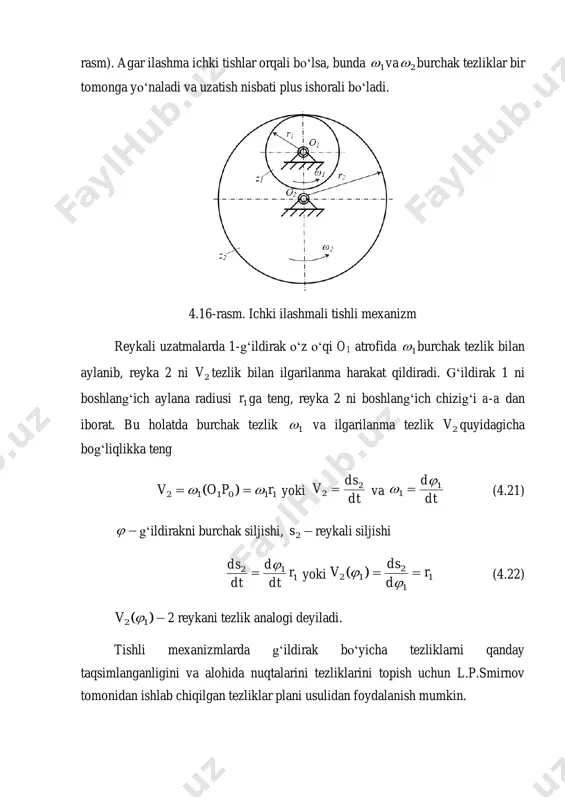

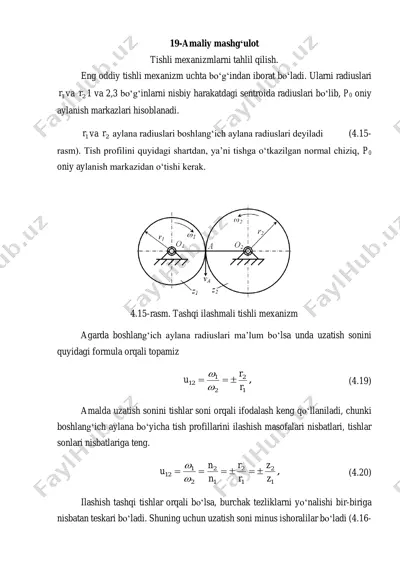

19-amaliy mashg‘ulot tishli mexanizmlarni tahlil qilish. eng oddiy tishli mexanizm uchta boʻgʻindan iborat boʻladi. ularni radiuslari 1r va 2r 1 va 2,3 boʻgʻinlarni nisbiy harakatdagi sentroida radiuslari boʻlib, p0 oniy aylanish markazlari hisoblanadi. 1r va 2r aylana radiuslari boshlangʻich aylana radiuslari deyiladi (4.15- rasm). tish profilini quyidagi shartdan, ya’ni tishga oʻtkazilgan normal chiziq, p0 oniy aylanish markazidan oʻtishi kerak. 4.15-rasm. tashqi ilashmali tishli mexanizm agarda boshlangʻich aylana radiuslari ma’lum boʻlsa unda uzatish sonini quyidagi formula orqali topamiz , 1 2 2 1 12 r r u    (4.19) amalda uzatish sonini tishlar soni orqali ifodalash keng qoʻllaniladi, chunki boshlangʻich aylana boʻyicha tish profillarini ilashish masofalari nisbatlari, tishlar sonlari nisbatlariga teng. , 1 2 1 2 1 2 2 1 12 z z r r n n u    (4.20) ilashish tashqi tishlar orqali boʻlsa, burchak tezliklarni yoʻnalishi bir-biriga nisbatan teskari boʻladi. shuning uchun uzatish soni minus …

2 / 9

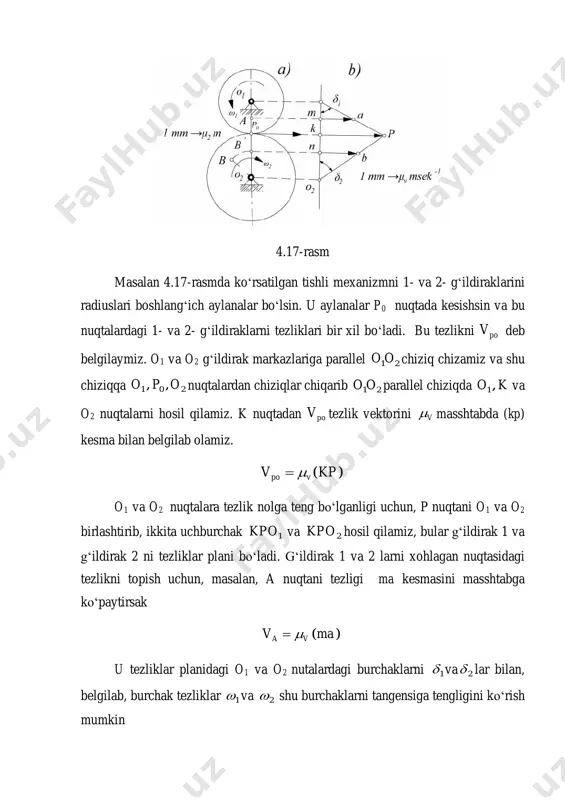

in. 4.17-rasm masalan 4.17-rasmda koʻrsatilgan tishli mexanizmni 1- va 2- gʻildiraklarini radiuslari boshlangʻich aylanalar boʻlsin. u aylanalar p0 nuqtada kesishsin va bu nuqtalardagi 1- va 2- gʻildiraklarni tezliklari bir xil boʻladi. bu tezlikni pov deb belgilaymiz. o1 va o2 gʻildirak markazlariga parallel 21oo chiziq chizamiz va shu chiziqqa 201 ,, opo nuqtalardan chiziqlar chiqarib 21oo parallel chiziqda ko ,1 va o2 nuqtalarni hosil qilamiz. k nuqtadan pov tezlik vektorini v masshtabda (kp) kesma bilan belgilab olamiz. )(kpv vpo  o1 va o2 nuqtalara tezlik nolga teng boʻlganligi uchun, p nuqtani o1 va o2 birlashtirib, ikkita uchburchak 1kpo va 2kpo hosil qilamiz, bular gʻildirak 1 va gʻildirak 2 ni tezliklar plani boʻladi. gʻildirak 1 va 2 larni xohlagan nuqtasidagi tezlikni topish uchun, masalan, a nuqtani tezligi ma kesmasini masshtabga koʻpaytirsak )(mav va  u tezliklar planidagi o1 va o2 nutalardagi burchaklarni 1 va 2 lar bilan, belgilab, burchak tezliklar 1 va …

3 / 9

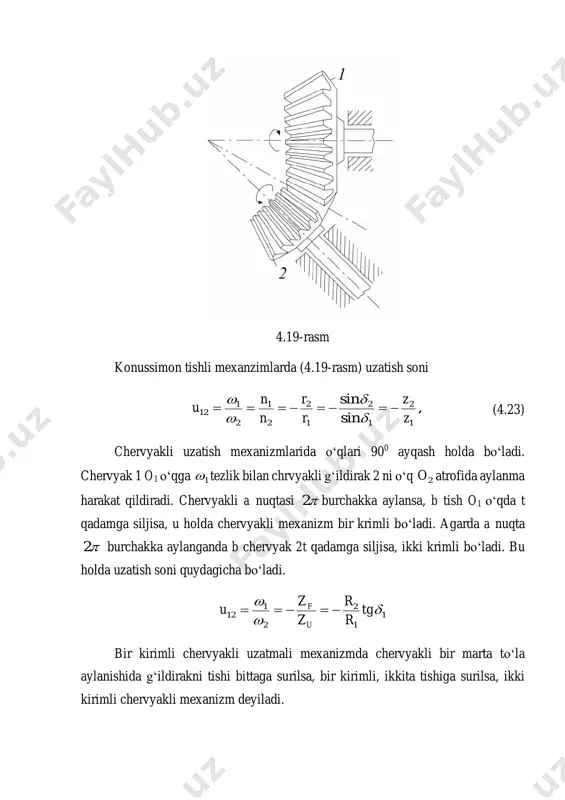

adi. chervyak 1 o1 oʻqga 1 tezlik bilan chrvyakli gʻildirak 2 ni oʻq 2o atrofida aylanma harakat qildiradi. chervyakli a nuqtasi 2 burchakka aylansa, b tish o1 oʻqda t qadamga siljisa, u holda chervyakli mexanizm bir krimli boʻladi. agarda a nuqta 2 burchakka aylanganda b chervyak 2t qadamga siljisa, ikki krimli boʻladi. bu holda uzatish soni quydagicha boʻladi. 1 1 2 2 1 12    tg r r z z u u f  bir kirimli chervyakli uzatmali mexanizmda chervyakli bir marta toʻla aylanishida gʻildirakni tishi bittaga surilsa, bir kirimli, ikkita tishiga surilsa, ikki kirimli chervyakli mexanizm deyiladi. ilashmaning asosiy qonunini ifoda etuvchi villis teoremesi1. ikki tish profilining ilashgan nuqtasidan oʻtkazilgan umumiy normal, oʻqlar orasidagi masofani ikkiga boʻladiki, ular burchak tezliklarga teskari proporsional boʻladi. teoremaning isboti. o nuqtada oʻzaro urinadigan ikkita richag berilgan boʻlsin (4.20-rasm). richag 1 o1 markaz atrofida soat strelkasi yoʻnalishi boʻyicha aylanma harakat qilib, richag …

4 / 9

4.20-rasm. ikki tish profilini uchrashgan nuqtasi uchun villis teoremasii isbotlash sxemasi tezliklarni umumiy normal chiziqdagi tashkil etuvchilarini v1 n va v2 n bilan, umumiy urinma chiziqdagi tashkil etuvchilarni v1 t va v2 t bilan belgilaymiz. tezliklarning normal tashkil etuvchilari v1 n va v2 n lar bir-biriga teng boʻlishi lozim. agar v2 n, v1 n dan katta boʻlsa, profil yoylarining ilashishda uzilish boʻladi. bu esa, tishli ilashmalarga xos emas. aksincha, v1 n, v2 n dan katta boʻlsa, richag 1 richag 2 ga botishi kerak, bu esa deformatsiya yoki buzilishga olib keladi. shuning uchun, v1 n= v2 n boʻlishi lozim. tezliklarning urinma tashkil etuvchilari v1 t va v2 t farq boʻlishi mumkin. bu farqlar, ilashuvchi yoylar orasidagi sirpanish hodisasi bilan tushintiriladi. aylanish markazlari o1 va o2 lardan umumiy normalga o1a va o2b perpendikulyarlar oʻtkazamiz. perpendikulyarlarning uzunliklarini o1a=ρ1 va o2b=ρ2 bilan belgilaymiz. o1oa va ov1v1 n uchburchaklarning oʻxshashliklaridan foydalanib, quyidagini yozamiz 1 1 …

5 / 9

umkinki, uzatish nisbatini oʻzgarmas boʻlishi uchun urinish nuqtasiga oʻtkazilgan normal markazlarni tutashtiruvchi chiziq bilan doimo bir nuqtada kesishishi kerak ekan. normal chiziq bilan markazlarni tutashtiruvchi chiziqning kesishgan nuqtasi ilashish qutbi deyiladi.
