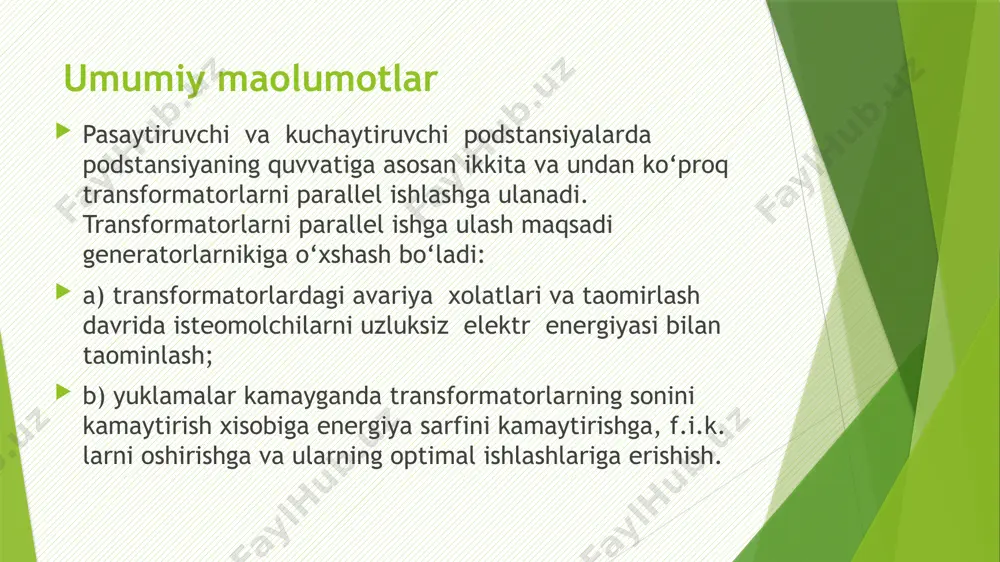

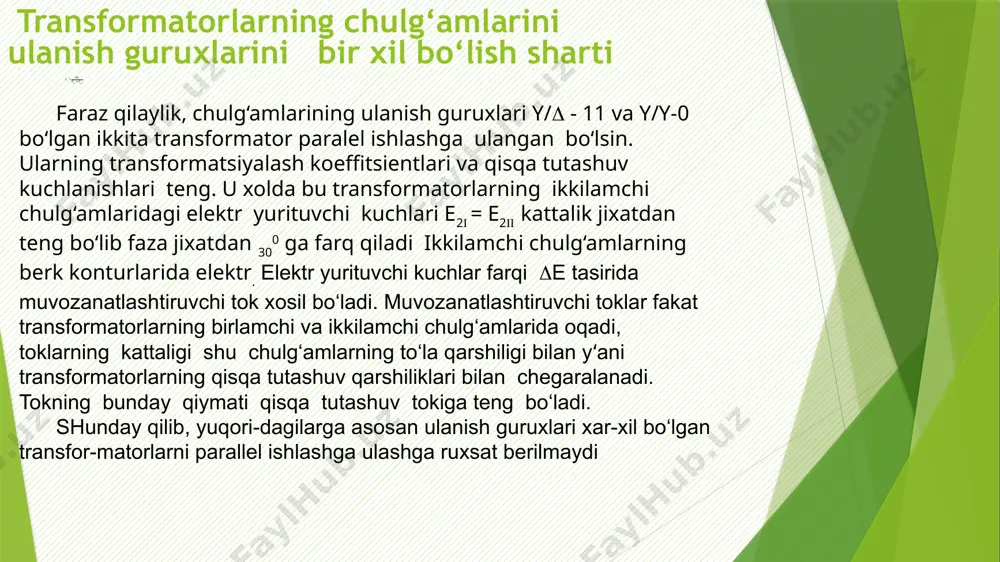

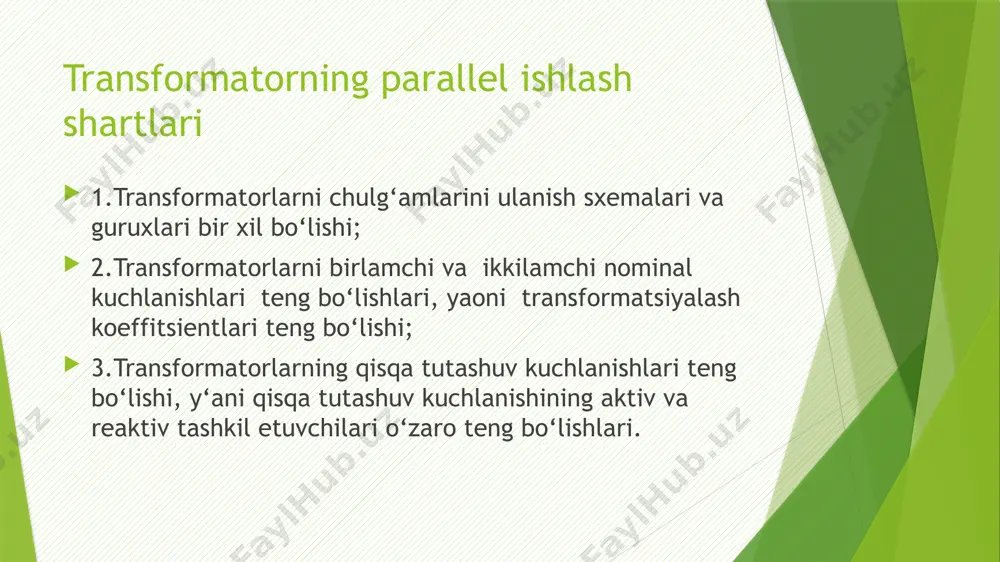

transformatorlarning paralel ishlash shartlari. transformatorlarning paralel ishlash shartlari. reja: transformator chulg‘amlarini ulanish guruxlari bir xil bo‘lish sharti. transformatsiyalash koeffitsientlari bir xil bo‘lish sharti. qisqa tutashuv kuchlanishlari bir xil bo‘lish sharti. umumiy maolumotlar pasaytiruvchi va kuchaytiruvchi podstansiyalarda podstansiyaning quvvatiga asosan ikkita va undan ko‘proq transformatorlarni parallel ishlashga ulanadi. transformatorlarni parallel ishga ulash maqsadi generatorlarnikiga o‘xshash bo‘ladi: a) transformatorlardagi avariya xolatlari va taomirlash davrida isteomolchilarni uzluksiz elektr energiyasi bilan taominlash; b) yuklamalar kamayganda transformatorlarning sonini kamaytirish xisobiga energiya sarfini kamaytirishga, f.i.k. larni oshirishga va ularning optimal ishlashlariga erishish. transformatorning parallel ishlash shartlari 1.transformatorlarni chulg‘amlarini ulanish sxemalari va guruxlari bir xil bo‘lishi; 2.transformatorlarni birlamchi va ikkilamchi nominal kuchlanishlari teng bo‘lishlari, yaoni transformatsiyalash koeffitsientlari teng bo‘lishi; 3.transformatorlarning qisqa tutashuv kuchlanishlari teng bo‘lishi, y‘ani qisqa tutashuv kuchlanishining aktiv va reaktiv tashkil etuvchilari o‘zaro teng bo‘lishlari. transformatorlarning chulg‘amlarini ulanish guruxlarini bir xil bo‘lish sharti faraz qilaylik, chulg‘amlarining ulanish guruxlari y/ - 11 va y/y-0 bo‘lgan ikkita …

2 / 8

ligi shu chulg‘amlarning to‘la qarshiligi bilan y‘ani transformatorlarning qisqa tutashuv qarshiliklari bilan chegaralanadi. tokning bunday qiymati qisqa tutashuv tokiga teng bo‘ladi. shunday qilib, yuqori-dagilarga asosan ulanish guruxlari xar-xil bo‘lgan transfor-matorlarni parallel ishlashga ulashga ruxsat berilmaydi 2. transformatorlarning transformatsiyalash koeffitsientlarini bir xil bo‘lishi sharti faraz qilaylik, birlamchi va ikkilamchi kuchlanishlari teng bo‘lmagan e2 > e2 ikkita transformator parallel ishlashga ulangan bo‘lsin. bu transformatorlarning chulg‘amlarini ulanish guruxlari bir xil va qisqa tutashuv kuchlanishlari teng bo‘lsin. transformatorlarning chulg‘amlari xosil qilgan berk konturda ikkilamchi elektr yurituvchi kuchlarning farqi e xosil bo‘ladi va ikkilamchi chulg‘amlar orqali elektr yurituvchi kuchlarning farqiga proporsional bo‘lgan muvozanatlashtiruvchi ym toki oqib o‘tadi. bu xolda birinchi transformator bu tokni uzatadi, ikkinchi transformator esa uni is’mol qiladi. chulg‘amlarda muvozanatlashtiruvchi toklar ta’sirida kuchlanish u ni pasayishi xosil bo‘ladi va ikkilamchi chulg‘amlaridagi kuchlanishlarni tenglashtiradi. davlat standarti transformatsiyalash koeffitsient-larining farqi 0.5% dan ortiq bo‘lmagan transformatorlarni parallel ishlashga ulash mumkinligini tavsiya qiladi. davlat standarti transformatsiyalash koeffitsientlari …

3 / 8

torlarning qisqa tu-tashuv kuchlanishlarini o‘r-tacha arifmetik yig‘indi-sidan qisqa tutashuv kuchlanishi 10%dan ortiq farq qilmagan transformatorlarni parallel ishlash uchun ulashga ruxsat beriladi. shuningdek, parallel ishlayotgan transformator-larning quvvatlarini nisbati 3:1 dan kichik bo‘lmasligi kerak. transformatorlarning quvvatlari orsa ularning qisqa tutashuv kuchlanishlari xam ortadi. nazorat uchun savollar. 1. parallel ishlash shartlarini aytib bering? 2. transformator chulgamlarini ulanishi guruxlarini bir xil bulish sharti bajarilmasa kanday fizik jaraen ruy beradi? e’tiboringiz uchun raxmat image1.wmf oleobject1.bin 2 1 к к м z z е i + d = /docprops/thumbnail.jpeg

4 / 8

5 / 8

Want to read more?

Download all 8 pages for free via Telegram.

Download full file

About "transformatorlar"

transformatorlarning paralel ishlash shartlari. transformatorlarning paralel ishlash shartlari. reja: transformator chulg‘amlarini ulanish guruxlari bir xil bo‘lish sharti. transformatsiyalash koeffitsientlari bir xil bo‘lish sharti. qisqa tutashuv kuchlanishlari bir xil bo‘lish sharti. umumiy maolumotlar pasaytiruvchi va kuchaytiruvchi podstansiyalarda podstansiyaning quvvatiga asosan ikkita va undan ko‘proq transformatorlarni parallel ishlashga ulanadi. transformatorlarni parallel ishga ulash maqsadi generatorlarnikiga o‘xshash bo‘ladi: a) transformatorlardagi avariya xolatlari va taomirlash davrida isteomolchilarni uzluksiz elektr energiyasi bilan taominlash; b) yuklamalar kamayganda transformatorlarning sonini kamaytirish xisobiga energiya sarfini kamaytirishga, f.i.k. larni oshirishga...
