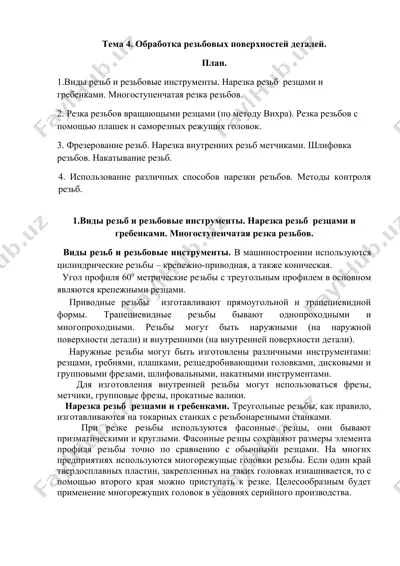

1 / 13

тема 4. обработка резьбовых поверхностей деталей. план. 1.виды резьб и резьбовые инструменты. нарезка резьб резцами и гребенками. многоступенчатая резка резьбов. 2. резка резьбов вращающыми резцами (по методу вихра). резка резьбов с помощью плашек и саморезных режущих головок. 3. фрезерование резьб. нарезка внутренних резьб метчиками. шлифовка резьбов. накатывание резьб. 4. использование различных способов нарезки резьбов. методы контроля резьб. 1.виды резьб и резьбовые инструменты. нарезка резьб резцами и гребенками. многоступенчатая резка резьбов. виды резьб и резьбовые инструменты. в машиностроении используются цилиндрические резьбы – крепежно-приводная, а также коническая. угол профиля 600 метрические резьбы с треугольным профилем в основном являются крепежными резцами. приводные резьбы изготавливают прямоугольной и трапециевидной формы. трапециевидные резьбы бывают однопроходными и многопроходными. резьбы могут быть наружными (на наружной поверхности детали) и внутренними (на внутренней поверхности детали). наружные резьбы могут быть изготовлены различными инструментами: резцами, гребнями, плашками, резцедробивающими головками, дисковыми и групповыми фрезами, шлифовальными, накатными инструментами. для изготовления внутренней резьбы могут использоваться …

2 / 13

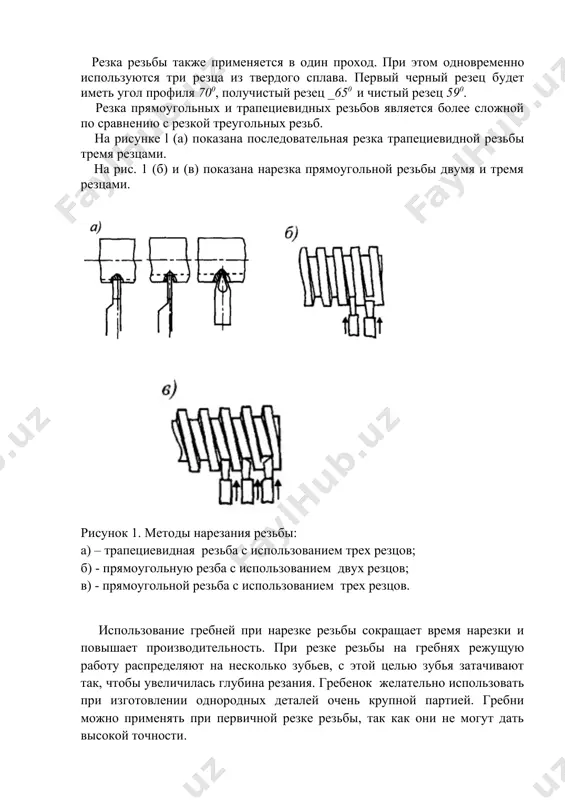

используются три резца из твердого сплава. первый черный резец будет иметь угол профиля 700, получистый резец _650 и чистый резец 590. резка прямоугольных и трапециевидных резьбов является более сложной по сравнению с резкой треугольных резьб. на рисунке l (а) показана последовательная резка трапециевидной резьбы тремя резцами. на рис. 1 (б) и (в) показана нарезка прямоугольной резьбы двумя и тремя резцами. рисунок 1. методы нарезания резьбы: а) – трапециевидная резьба с использованием трех резцов; б) - прямоугольную резба с использованием двух резцов; в) - прямоугольной резьба с использованием трех резцов. использование гребней при нарезке резьбы сокращает время нарезки и повышает производительность. при резке резьбы на гребнях режущую работу распределяют на несколько зубьев, с этой целью зубья затачивают так, чтобы увеличилась глубина резания. гребенок желательно использовать при изготовлении однородных деталей очень крупной партией. гребни можно применять при первичной резке резьбы, так как они не могут дать высокой точности. гребенки бывают плоские, тангенциальные, …

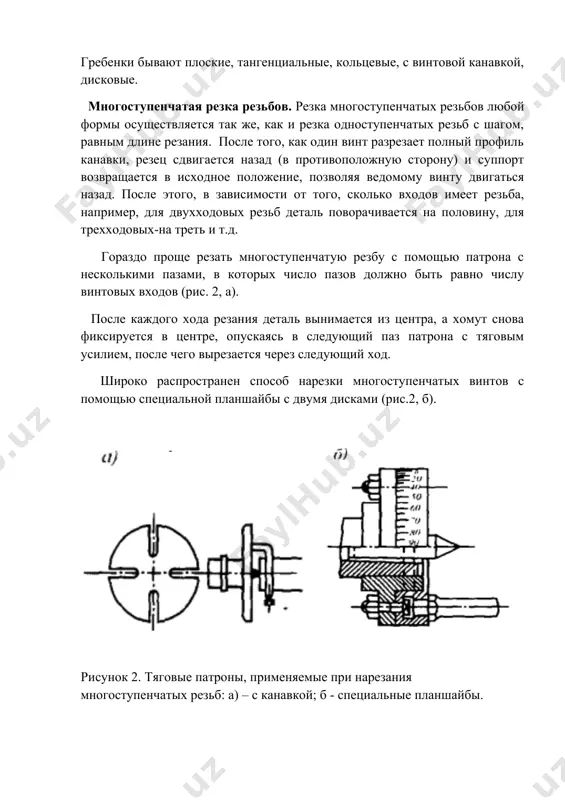

3 / 13

широко распространен способ нарезки многоступенчатых винтов с помощью специальной планшайбы с двумя дисками (рис.2, б). рисунок 2. тяговые патроны, применяемые при нарезания многоступенчатых резьб: а) – с канавкой; б - специальные планшайбы. на токарных станках основное время резания резьбы фасонным резцом или гребнем определяется по формуле: где la - длина режущей резьбы на детали, мм; lkes - длина режущей кромки, мм; lchiq - длина выходной режущей кромки, мм; s подача, мм/об / мин (s равно шагу резбы);n - количество оборотов детали в минуту; i – количество ходов; g - количество ступеней резьбы (g= 1 при резке резьбы гребнем). 2. резка резьбов вращающыми резцами (по методу вихра). резка резьбов с помощью плашек и саморезных режущих головок. резка резьбов вращающыми резцами (по методу вихра). вихревое нарезание резьбы проводят с помощью специального приспособления, смонтированного на суппорте токарного или резьбо-фрезерного станка. вихревое нарезание резьбы производится на токарных станках специальными вращающимися головками с несколькими резцами, …

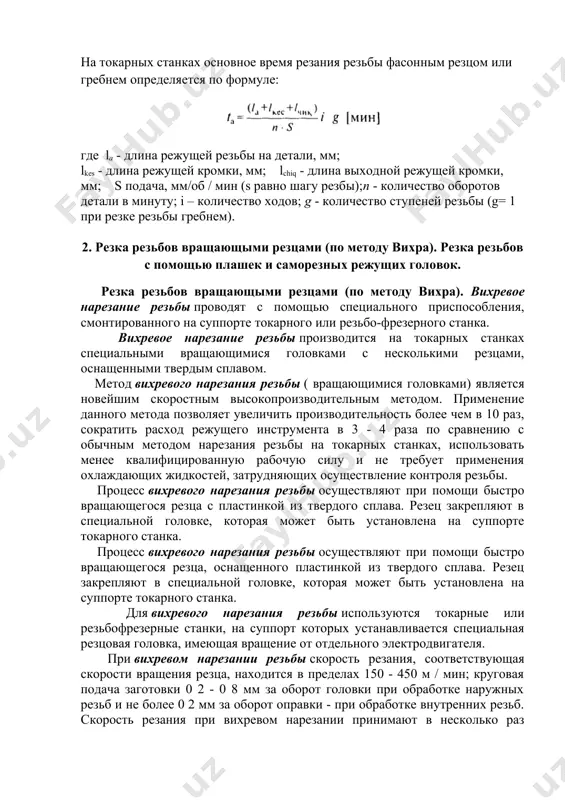

4 / 13

станка. для вихревого нарезания резьбы используются токарные или резьбофрезерные станки, на суппорт которых устанавливается специальная резцовая головка, имеющая вращение от отдельного электродвигателя. при вихревом нарезании резьбы скорость резания, соответствующая скорости вращения резца, находится в пределах 150 - 450 м / мин; круговая подача заготовки 0 2 - 0 8 мм за оборот головки при обработке наружных резьб и не более 0 2 мм за оборот оправки - при обработке внутренних резьб. скорость резания при вихревом нарезании принимают в несколько раз больше, чем при нарезании резцом обычным способом, так как имеется несколько резцов, а прерывистое резание, позволяет остывать резцам. резка резьбов с помощью плашек и саморезных режущих головок. основным недостатком всех видов плашек является то, что после резки плашку можно снова повернуть назад, что увеличивает затраты времени и снижает производительность. в автоматах, револьверных и болторезных станках для нарезки резьбы применяют самовыкручивающиеся резцовые головки, производительность которых в 3-4 раза выше, чем у …

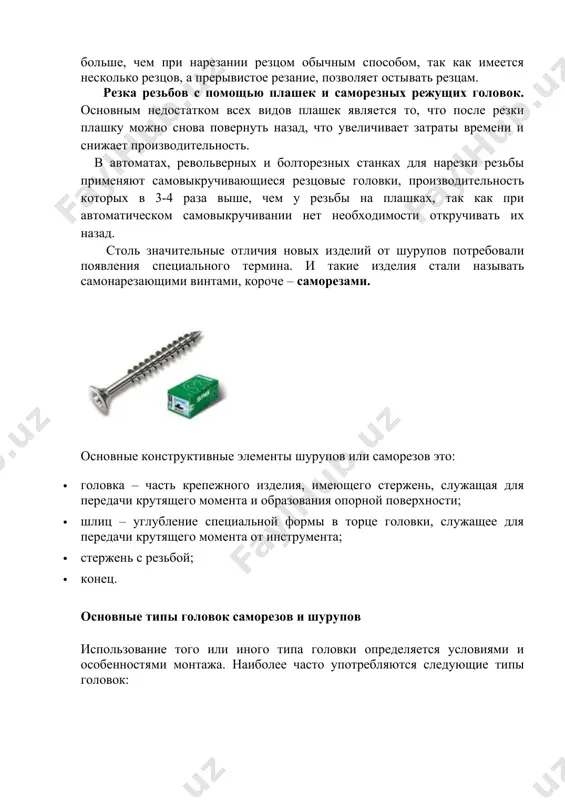

5 / 13

ьших размеров или при креплении к металлическим основам, то есть в случаях, когда требуется передача значительных крутящих моментов; · полукруглая – с плоской опорной поверхностью, выступающая над плоскостью установки; · цилиндрическая со сферой, с плоской опорной поверхностью, выступающая над плоскостью установки; · потайная – с конической опорной поверхностью, утапливающаяся в плоскость установки; · потайная – с конической опорной поверхностью и зенкующими кромками на ней, утапливающаяся в плоскость установки; зенкующие кромки подготавливают углубление под установку изделия «в потай»; · полупотайная – с конической опорной поверхностью, частично выступающая над плоскостью установки; часто используется в декоративных целях; · потайная рожковая – с вогнутой опорной поверхностью, утапливающаяся в плоскость установки; незаменима при креплении гипсокартонных плит, т.к. обеспечивает легкое и надежное заглубление самореза «в потай» без предварительной раззенковки; · плоская с прессшайбой – с опорной поверхностью, выступающая над плоскостью установки; · в виде колец и крючков разной конфигурации, выступающих за плоскость установки; · в виде …
