тема 6. обработка фасонных поверхностей деталей. план. 1. обработка фасонных поверхностей путем растачивания и сверления. 2. обработка фасонных поверхностей фрезерованием, шлифованием и протягиванием. 3. обработка фасонных поверхностей на станках чпу. 1.обработка фасонных поверхностей путем растачивания и сверления. горизонтально-расточные станки относятся к числу наиболее распространенных, на их базе выполнены конструкции других универсальных и специальных расточных станков. горизонтально-расточные станки служат для растачивания и сверления отверстий, а также для фрезерования плоских поверхностей. обрабатываемая деталь устанавливается на столе станка. осевая подача резца осуществляется путем перемещения шпинделя расстояние между подщипниками а может лишь незначительно превышать длину растачиваемой детали. при черновом растачивании и сверлении возникают одинаковые дефекты глубокого отверстия и вызываются они одними и теми же причинами, рассмотренными выше. однако при растачивании в отличие от сверления имеется еще одна существенная причина — неравномерность снимаемого по окружности припуска, оказывающая наибольшее влияние на возникновение дефектов. поэтому при черновом растачивании особое внимание уделяют разработке таких конструкций инструментов, которые могли …

2 / 4

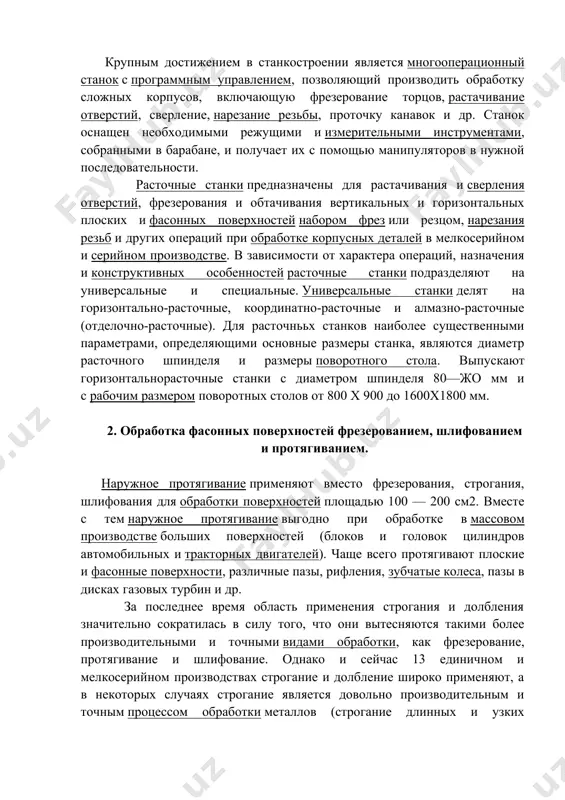

дическая проверка кондукторов. крупным достижением в станкостроении является многооперационный станок с программным управлением, позволяющий производить обработку сложных корпусов, включающую фрезерование торцов, растачивание отверстий, сверление, нарезание резьбы, проточку канавок и др. станок оснащен необходимыми режущими и измерительными инструментами, собранными в барабане, и получает их с помощью манипуляторов в нужной последовательности. расточные станки предназначены для растачивания и сверления отверстий, фрезерования и обтачивания вертикальных и горизонтальных плоских и фасонных поверхностей набором фрез или резцом, нарезания резьб и других операций при обработке корпусных деталей в мелкосерийном и серийном производстве. в зависимости от характера операций, назначения и конструктивных особенностей расточные станки подразделяют на универсальные и специальные. универсальные станки делят на горизонтально-расточные, координатно-расточные и алмазно-расточные (отделочно-расточные). для расточнььх станков наиболее существенными параметрами, определяющими основные размеры станка, являются диаметр расточного шпинделя и размеры поворотного стола. выпускают горизонтальнорасточные станки с диаметром шпинделя 80—жо мм и с рабочим размером поворотных столов от 800 x 900 до 1600x1800 мм. 2. …

3 / 4

ние, протягивание и шлифование. однако и сейчас 13 единичном и мелкосерийном производствах строгание и долбление широко применяют, а в некоторых случаях строгание является довольно производительным и точным процессом обработки металлов (строгание длинных и узких плоскостей и фасонных поверхностей со сложным контуром, одновременное строгание несколькими резцами и др.). обработка заготовок протягиванием широко применяется в условиях крупносерийного и массового производства для обработки внутренних и наружных поверхностей. она заменяет фасонное строгание, фрезерование, долбление и в некоторых случаях растачивание. производительность протягивания в 8—10 раз выше, чем при фрезеровании, а качество выполнения работы очень высокое. протяжка представляет собой многозубый режущий инструмент с постепенно увеличивающимися размерами и постепенно изменяющейся формой каждого последующего зуба. первый зуб имеет форму и размеры поверхности, подлежащей обработке, а последний соответствует обработанной поверхности. работу протяжки можно представить как последовательную работу ряда строгальных или долбежных резцов, скрепленных таким образом, что режущая часть каждого последующего резца выступает над предыдущим на небольшую величину. поэтому в …

4 / 4

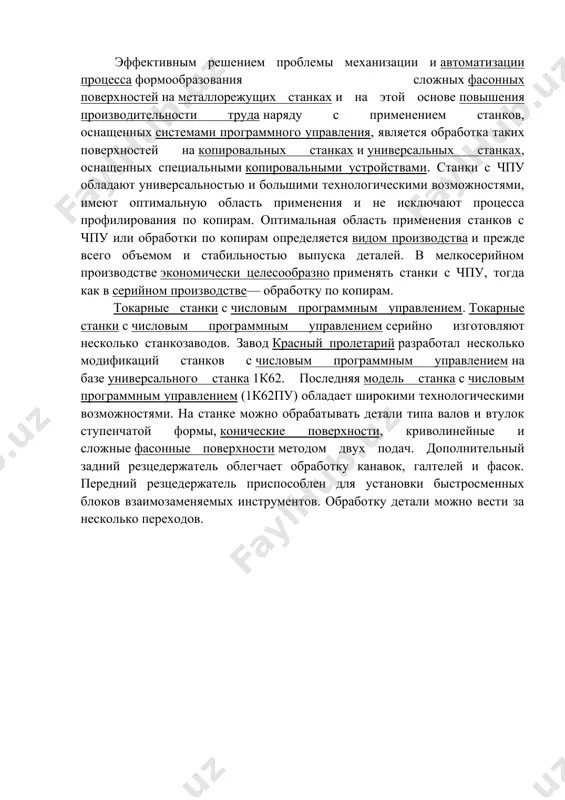

оноситель (копир) заменен программой обработки, записанной на определенном языке программирования. это позволяет резко повысить точность, гибкость и мобильность системы обработки в целом. эффективна обработка конических и криволинейных поверхностей на станках с чпу. наличие линейной и круговой интерполяции в системах числового программного управления обеспечивает обработку этих поверхностей по программе, исключая специальную оснастку и фасонный инструмент. на зтих станках можно обрабатывать поверхности (например, резьбы с переменным шагом или глубиной), обработка которых на обычных станках практически невозможна. эффективным решением проблемы механизации и автоматизации процесса формообразования сложных фасонных поверхностей на металлорежущих станках и на этой основе повышения производительности труда наряду с применением станков, оснащенных системами программного управления, является обработка таких поверхностей на копировальных станках и универсальных станках, оснащенных специальными копировальными устройствами. станки с чпу обладают универсальностью и большими технологическими возможностями, имеют оптимальную область применения и не исключают процесса профилирования по копирам. оптимальная область применения станков с чпу или обработки по копирам определяется видом производства …
