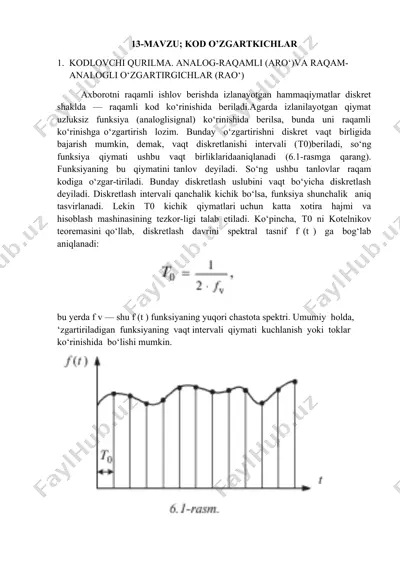

13-mavzu; kod o’zgartkichlar 1. kodlovchi qurilma. analog-raqamli (aro‘)va raqam-analogli o‘zgartirgichlar (rao‘) axborotni raqamli ishlov berishda izlanayotgan hammaqiymatlar diskret shaklda — raqamli kod ko‘rinishida beriladi.agarda izlanilayotgan qiymat uzluksiz funksiya (analoglisignal) ko‘rinishida berilsa, bunda uni raqamli ko‘rinishga o‘zgartirish lozim. bunday o‘zgartirishni diskret vaqt birligida bajarish mumkin, demak, vaqt diskretlanishi intervali (т0)beriladi, so‘ng funksiya qiymati ushbu vaqt birliklaridaaniqlanadi (6.1-rasmga qarang). funksiyaning bu qiymatini tanlov deyiladi. so‘ng ushbu tanlovlar raqam kodiga o‘zgar-tiriladi. bunday diskretlash uslubini vaqt bo‘yicha diskretlash deyiladi. diskretlash intervali qanchalik kichik bo‘lsa, funksiya shunchalik aniq tasvirlanadi. lekin т0 kichik qiymatlari uchun katta xotira hajmi va hisoblash mashinasining tezkor-ligi talab etiladi. ko‘pincha, т0 ni kotelnikov teoremasini qo‘llab, diskretlash davrini spektral tasnif f (t ) ga bog‘lab aniqlanadi: bu yerda f v — shu f (t ) funksiyaning yuqori chastota spektri. umumiy holda, ‘zgartiriladigan funksiyaning vaqt intervali qiymati kuchlanish yoki toklar ko‘rinishida bo‘lishi mumkin. vaqt intervallarini kodlash ko‘rilayotgan funksiya qandaydir vaqt intervalini ifodalasin deylik. …

2 / 15

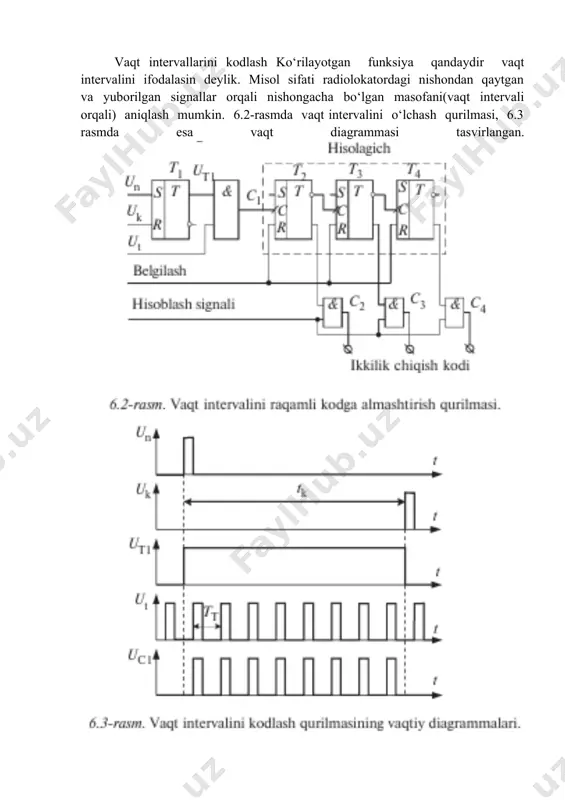

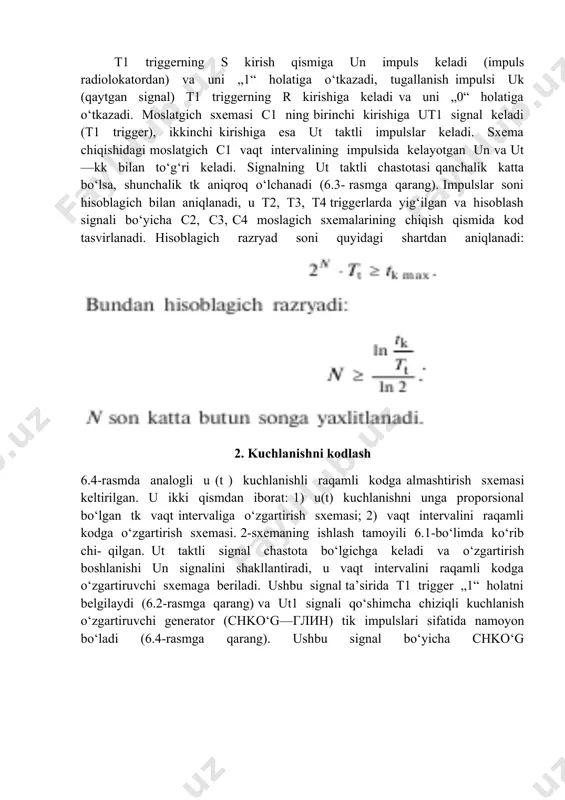

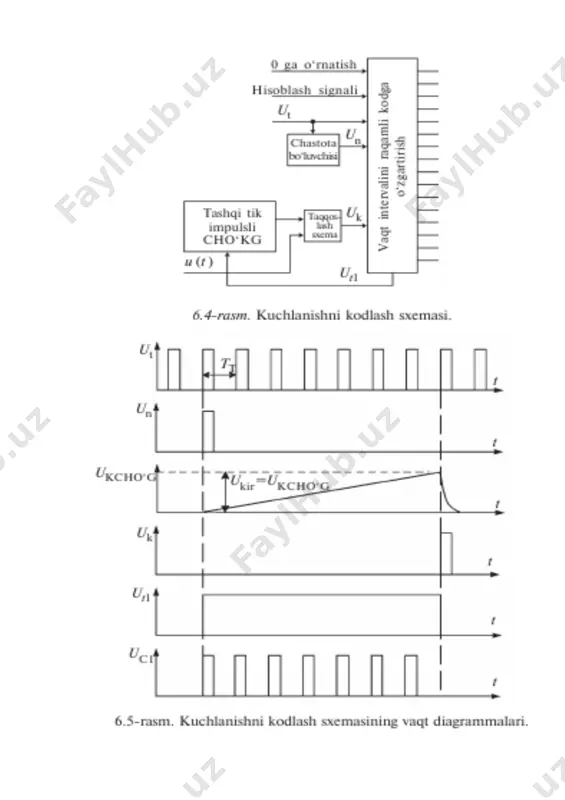

g ut taktli chastotasi qanchalik katta bo‘lsa, shunchalik tk aniqroq o‘lchanadi (6.3- rasmga qarang). impulslar soni hisoblagich bilan aniqlanadi, u т2, т3, т4 triggerlarda yig‘ilgan va hisoblash signali bo‘yicha c2, c3, c4 moslagich sxemalarining chiqish qismida kod tasvirlanadi. hisoblagich razryad soni quyidagi shartdan aniqlanadi: 2. kuchlanishni kodlash 6.4-rasmda analogli u (t ) kuchlanishli raqamli kodga almashtirish sxemasi keltirilgan. u ikki qismdan iborat: 1) u(t) kuchlanishni unga proporsional bo‘lgan tk vaqt intervaliga o‘zgartirish sxemasi; 2) vaqt intervalini raqamli kodga o‘zgartirish sxemasi. 2-sxemaning ishlash tamoyili 6.1-bo‘limda ko‘rib chi- qilgan. ut taktli signal chastota bo‘lgichga keladi va o‘zgartirish boshlanishi un signalini shakllantiradi, u vaqt intervalini raqamli kodga o‘zgartiruvchi sxemaga beriladi. ushbu signal ta’sirida т1 trigger „1“ holatni belgilaydi (6.2-rasmga qarang) va ut1 signali qo‘shimcha chiziqli kuchlanish o‘zgartiruvchi generator (chko‘g—глин) tik impulslari sifatida namoyon bo‘ladi (6.4-rasmga qarang). ushbu signal bo‘yicha chko‘g chiziqli arrasimon kuchlanishni shakllantiradi va u taqqoslash sxemasi (komparator)ga keladi. komparatorning ikkinchi kirish …

3 / 15

smidagi ra-qamli signal ikkilamchi so‘z ko‘rinishida yoki impulslar ketma-ketligi ehm shinasida yoki mikroprotsessor tizimida. analog signalni raqamli kodga o‘zgartirishning ko‘pgina uslublari mavjud. ko‘pincha, analogli signal oraliq shaklga o‘zgartiriladi (vaqt signali kengligi yoki chastotaga), u raqamli ko‘rinishda o‘lchashga nisbatan qulay. so‘ng oraliq ko‘rinishi etalon bilan taqqoslanadi, ko‘rilayotgan holat uchun bu taktli generator ut chastotasi, o‘lchanilayotgan tk vaqt intervalidagi impulslar sonini hisoblagich hisoblaydi. lekin hamma tildagi aro‘—chko‘glarda ham signalning oraliq ko‘rinishi o‘zgartirilmaydi aro‘—chko‘glarda analogli signal etalon signali bilan taqqoslanadi (takt intervali yoki stabillovchi kuchlanish bilan). aro‘— chko‘g asosiy tasniflari: — aniqligi; — o‘zgartirish vaqti (tezkorligi). — kirish signalining dinamik diapazoni; — kirish qarshiligi rkir; — chiqish qarshili rchiq aniqlik kirish so‘zlarining razryadlar soni bilan aniqlanadi. 10 razryadli chko‘g 0,1 %, 12 razryadli chko‘g 0,01 %, nisbiy xatolikka ega. o‘zgartirish vaqti (tezkorligi) bu ikkilangan so‘z (kod)ni o‘lchanayotgan kuchlanish ui ning berilganidan so‘ng olinishi. chko‘gning turli xildagi turlarida o‘zgartirish vaqti sekundning o‘ndan bir bo‘lagidan …

4 / 15

a va rchiq juda kichik bo‘ladi. тayanch kuchlanishi utayanch — manba kuchlanishni bo‘luvchi pretsizion qarshiliklarda, parametrik yoki electron kuchlanish stabilizatori, da1, da2, da3 larning noinvertir- lovchi kirishiga ulanadi. komparatorning invertirlovchi kirishiga buferli kuchaytir- gichdan kirish signali beriladi. komparatorning kirishida: ukir > utayanch da komparator chiqishida mantiqiy „1“ signali shakllanadi; ukir ukir bo‘lsa, komparatorning chiqish qismida — birlik signali, u0rn1 ukir bo‘lsa, dd3.1 trigger qayta tashlanadi va kkyar chiqishida „0“ kodi s shakllanadi. aks holda (u0rn1 ukir bo‘lsa, dd3.2 qayta tashlaydi; agarda u0rn2 < ukir bo‘lsa, trigger joylashtirilgan holatda qoladi. тig keyingi impulsi dd1 da yozilgan kodni chapga siljitadi va jarayon mantiqiy „1“ qn katta razryadga (dd1 registrda) erishmagunicha avvalgidek davom etadi. bu holda тig impulsi bo‘yicha dd1 registrida nol belgilanadi va o‘zgartirish jarayoni tugaydi. qidirilayotgan chiqish kodi kkyr chiqish qismida hisoblanadi. keltirilgan algoritmdan ma’lum bo‘ladiki, o‘zgartirish uchun kerak bo‘lgan impulslar soni aro‘ chiqish kodi razryadiga teng, ya’ni o‘zgartirish vaqti quyidagiga …

5 / 15

erilganlarni xotiradan chiqarish signali, mp tizimining shina berilganlariga. yozish (yozish ) — berilganlarni mp dan xotiraga yozish signali. hamma adres signallarini buferlash lozim, u ттl ims kichik integrasiya darajasida bajariladi. ular mittiehm shinasini va xotira adresi ichki kirishini ajratish uchun xizmat qiladi. katta bo‘lmagan xotira sxemasida buferlar qo‘llanilmasligi mumkin. a0-a8 adres shinasi ims xotirasi bufer bilan a9 ims xotirasidan birinchi tanlash uchun xizmat qiladi. demak, a9 "yoki" sxemasi orqali ims xotirasiga keladi, a9 esa "yoki" sxemasi orqali ikkinchi xotirasiga keladi, shunda bitta ims xotirasi ishga tushirilsa, ikkinchisi yopiq bo‘ladi. 9.7-rasm. katta bo‘lmagan mp tizimining xotira struktura sxemasi. yozish (yozish ) — berilganlarni mp dan xotiraga yozish signali. hamma adres signallarini buferlash lozim, u ттl ims kichik integrasiya darajasida bajariladi. ular mittiehm shinasini va xotira adresi ichki kirishini ajratish uchun xizmat qiladi. katta bo‘lmagan xotira sxemasida buferlar qo‘llanilmasligi mumkin. a0-a8 adres shinasi ims xotirasi bufer bilan a9 ims xotirasidan birinchi tanlash …
