1 / 105

kirish tatqiqot tajriba ishlarida elektrik jarayonlarni kuzatish, oddiy elektr zanjirlarida va zanjirlar alohida komponentlarining (kondensatorlarning, induktivli galtaklarning, rezistorlarning, chiziqli emas komponentlarning, tebranmali konturlarning) parametrlarini amaliyotda yetarli darajada o’lshash imkoniyatini beradi. shuning bilan bir qatorda talabalarga nazariy o’rgangan elektr uskunalari va jarayonlar ustida tatqiqotlar o’tkazishga imkoniyatlar yaratadi. talaba laboratoriya ishning maqsadini va ma’nosini hisobat berish darajasida to’liq o’zlashtirgandan so’nggina, u laboratoriya ishni o’rganishga yuboriladi. u tatqiqot atamasining va maqsadini yozma turda bera olishilari zarur. talaba asosan diqqatini har bir ishdagi nazorat sovollariga qaratishlari zarur. bu sovollar raqamli qurilmalarni loyixalash fani bo’yicha oraliq, joriy va yakuniy nazorat ishlarida uchiraydi. talaba bu savollarga javob berishlari zarur, u faqatgina shu shartlar bilan navbattagi laboratoriya ishga ruxsat etiladi. laboratoriya mashg’ulotlariga ruxsat etilishi uchun barcha laboratoriya mashg’ulotlarini bajarishda zarur maxsus kompyuter dasturlarida yig’ish zarur bo’lgan sxemalarni chizishi zarur. shuningdek, ko’plab berilgan ishlarga tayorgarlik vaqtida jadvallarida o’lshash va keyingi xisoblashlash natijalari joylashadigan ishda berilgan ko’rinishdagi jadvallar tayyorlanishi …

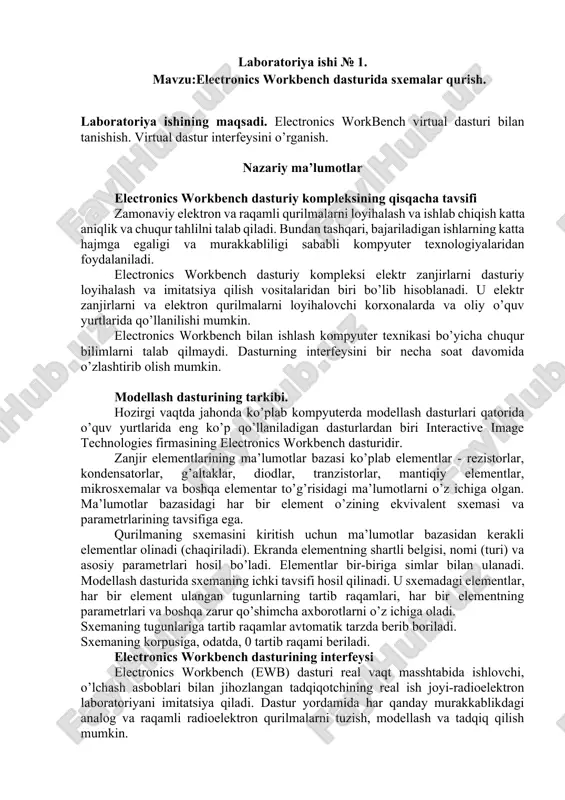

2 / 105

o’quv o’rni fakultet nomlari guruh raqami, talaba familiyasi va zaruriy bo’lgan boshqa yozuvlar va (titul varaq namunasi) berilgan bo’lishi kerak. laboratoriya ishlari universal stendlarda yokishaxsiy kompyuterlarda electronics workbench dasturida bajariladi. xisobotda olingan natijalarni qaysi yo’l bilan olinganligi, ya’ni universal stendlarda yoki kompyuterlarda electronics workbench dasturida olinganligi ko’rsatilishi shart. laboratoriya ishlarining bajarilish vaqtida xavfsizlik qoidalariga jiddiy rioya etish talab etiladi. elektr tokiga ulangan vaqtdagi stendni yoki kompyuterni qarovsiz qoldirib ketish taqiqlanadi. stendi elektr tokiga ulash faqat o’qituvchi ruxsati bilangina amalga oshirishi zarur. tajriba yakunida zanjirlarni ajratmasdan o’qituvchiga o’lchash natijalarini ko’rsatishimiz lozim. mashg’ulotlar tugagandan keyin talabalar uskunalarni o’chirishi, elektr zanjirlarini ajratib yig’ish va ish o’rnini tartibga solishi kerak. laboratoriya ishi № 1. mavzu:electronics workbench dasturida sxemalar qurish. laboratoriya ishining maqsadi. electronics workbench virtual dasturi bilan tanishish. virtual dastur interfeysini o’rganish. nazariy ma’lumotlar electronics workbench dasturiy kompleksining qisqacha tavsifi zamonaviy elektron va raqamli qurilmalarni loyihalash va ishlab chiqish katta aniqlik va chuqur tahlilni …

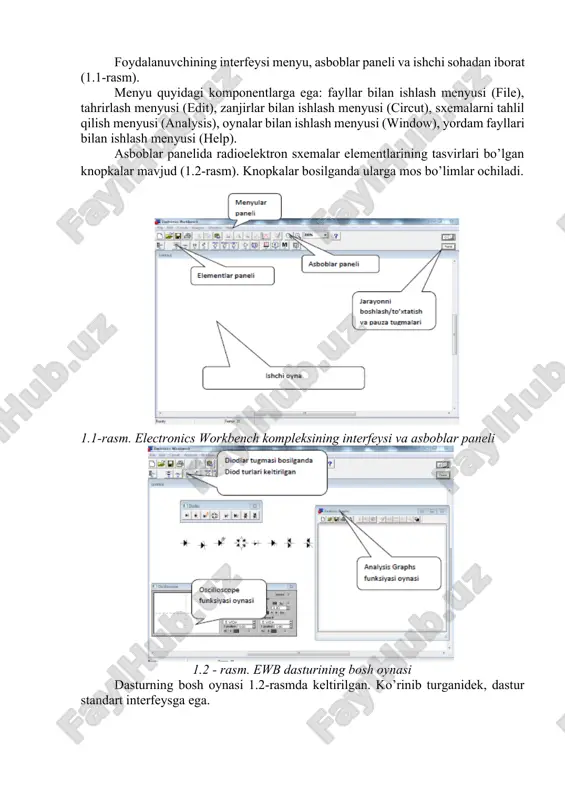

3 / 105

lash dasturlari qatorida o’quv yurtlarida eng ko’p qo’llaniladigan dasturlardan biri interactive image technologies firmasining electronics workbench dasturidir. zanjir elementlarining ma’lumotlar bazasi ko’plab elementlar - rezistorlar, kondensatorlar, g’altaklar, diodlar, tranzistorlar, mantiqiy elementlar, mikrosxemalar va boshqa elementar to’g’risidagi ma’lumotlarni o’z ichiga olgan. ma’lumotlar bazasidagi har bir element o’zining ekvivalent sxemasi va parametrlarining tavsifiga ega. qurilmaning sxemasini kiritish uchun ma’lumotlar bazasidan kerakli elementlar olinadi (chaqiriladi). ekranda elementning shartli belgisi, nomi (turi) va asosiy parametrlari hosil bo’ladi. elementlar bir-biriga simlar bilan ulanadi. modellash dasturida sxemaning ichki tavsifi hosil qilinadi. u sxemadagi elementlar, har bir element ulangan tugunlarning tartib raqamlari, har bir elementning parametrlari va boshqa zarur qo’shimcha axborotlarni o’z ichiga oladi. sxemaning tugunlariga tartib raqamlar avtomatik tarzda berib boriladi. sxemaning korpusiga, odatda, 0 tartib raqami beriladi. electronics workbench dasturining interfeysi electronics workbench (ewb) dasturi real vaqt masshtabida ishlovchi, o’lchash asboblari bilan jihozlangan tadqiqotchining real ish joyi-radioelektron laboratoriyani imitatsiya qiladi. dastur yordamida har qanday murakkablikdagi …

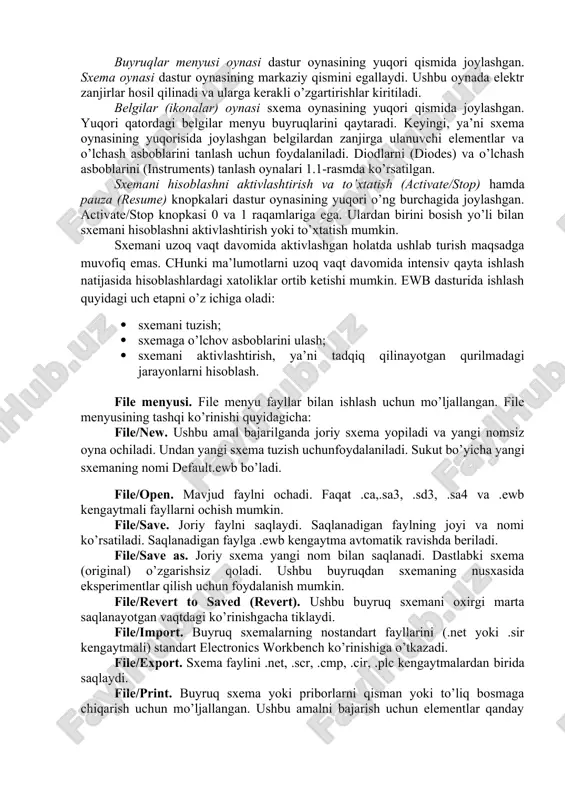

4 / 105

sining interfeysi va asboblar paneli 1.2 - rasm. ewb dasturining bosh oynasi dasturning bosh oynasi 1.2-rasmda keltirilgan. ko’rinib turganidek, dastur standart interfeysga ega. buyruqlar menyusi oynasi dastur oynasining yuqori qismida joylashgan. sxema oynasi dastur oynasining markaziy qismini egallaydi. ushbu oynada elektr zanjirlar hosil qilinadi va ularga kerakli o’zgartirishlar kiritiladi. belgilar (ikonalar) oynasi sxema oynasining yuqori qismida joylashgan. yuqori qatordagi belgilar menyu buyruqlarini qaytaradi. keyingi, ya’ni sxema oynasining yuqorisida joylashgan belgilardan zanjirga ulanuvchi elementlar va o’lchash asboblarini tanlash uchun foydalaniladi. diodlarni (diodes) va o’lchash asboblarini (instruments) tanlash oynalari 1.1-rasmda ko’rsatilgan. sxemani hisoblashni aktivlashtirish va to’xtatish (activate/stop) hamda pauza (resume) knopkalari dastur oynasining yuqori o’ng burchagida joylashgan. activate/stop knopkasi 0 va 1 raqamlariga ega. ulardan birini bosish yo’li bilan sxemani hisoblashni aktivlashtirish yoki to’xtatish mumkin. sxemani uzoq vaqt davomida aktivlashgan holatda ushlab turish maqsadga muvofiq emas. chunki ma’lumotlarni uzoq vaqt davomida intensiv qayta ishlash natijasida hisoblashlardagi xatoliklar ortib ketishi mumkin. ewb dasturida …

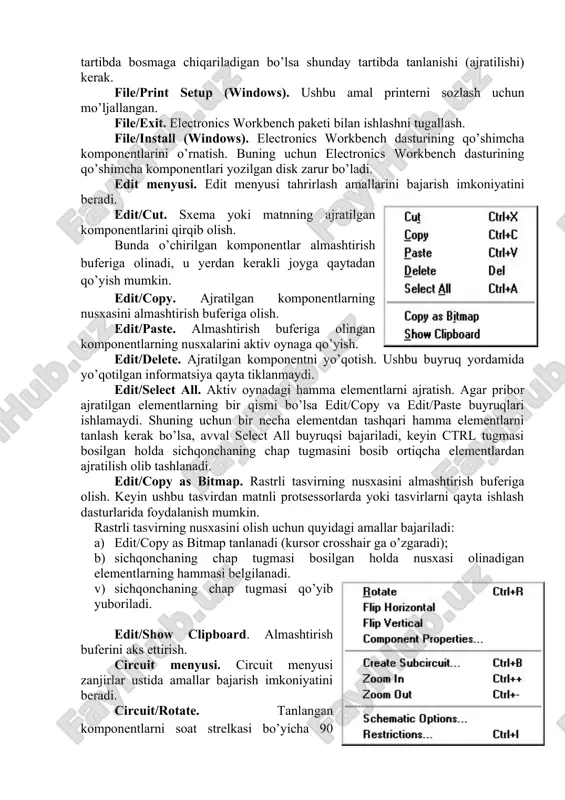

5 / 105

ytma avtomatik ravishda beriladi. file/save as. joriy sxema yangi nom bilan saqlanadi. dastlabki sxema (original) o’zgarishsiz qoladi. ushbu buyruqdan sxemaning nusxasida eksperimentlar qilish uchun foydalanish mumkin. file/revert to saved (revert). ushbu buyruq sxemani oxirgi marta saqlanayotgan vaqtdagi ko’rinishgacha tiklaydi. file/import. buyruq sxemalarning nostandart fayllarini (.net yoki .sir kengaytmali) standart electronics workbench ko’rinishiga o’tkazadi. file/export. sxema faylini .net, .scr, .cmp, .cir, .plc kengaytmalardan birida saqlaydi. file/print. buyruq sxema yoki priborlarni qisman yoki to’liq bosmaga chiqarish uchun mo’ljallangan. ushbu amalni bajarish uchun elementlar qanday tartibda bosmaga chiqariladigan bo’lsa shunday tartibda tanlanishi (ajratilishi) kerak. file/print setup (windows). ushbu amal printerni sozlash uchun mo’ljallangan. file/exit. electronics workbench paketi bilan ishlashni tugallash. file/install (windows). electronics workbench dasturining qo’shimcha komponentlarini o’rnatish. buning uchun electronics workbench dasturining qo’shimcha komponentlari yozilgan disk zarur bo’ladi. edit menyusi. edit menyusi tahrirlash amallarini bajarish imkoniyatini beradi. edit/cut. sxema yoki matnning ajratilgan komponentlarini qirqib olish. bunda o’chirilgan komponentlar almashtirish buferiga olinadi, u …
