1 / 17

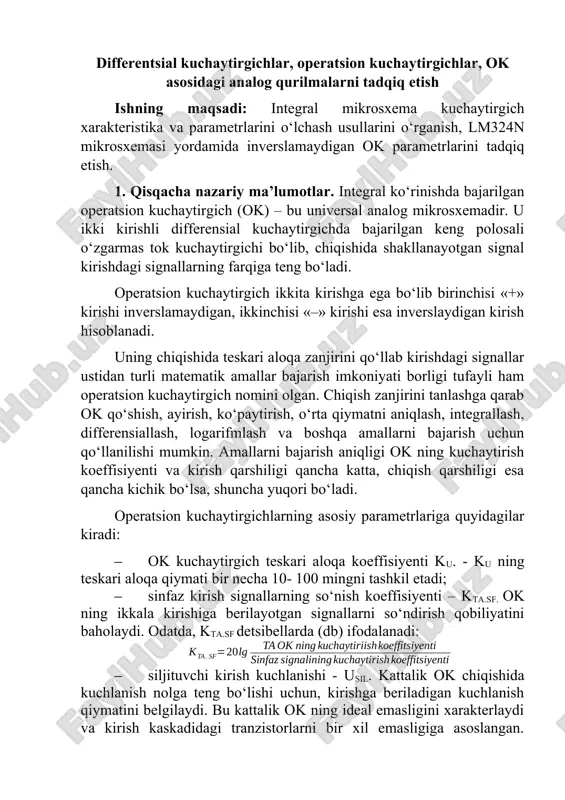

differentsial kuchaytirgichlar, operatsion kuchaytirgichlar, ok asosidagi analog qurilmalarni tadqiq etish ishning maqsadi: integral mikrosxema kuchaytirgich xarakteristika va parametrlarini o‘lchash usullarini o‘rganish, lm324n mikrosxemasi yordamida inverslamaydigan ok parametrlarini tadqiq etish. 1. qisqacha nazariy ma’lumotlar. integral ko‘rinishda bajarilgan operatsion kuchaytirgich (ok) – bu universal analog mikrosxemadir. u ikki kirishli differensial kuchaytirgichda bajarilgan keng polosali o‘zgarmas tok kuchaytirgichi bo‘lib, chiqishida shakllanayotgan signal kirishdagi signallarning farqiga teng bo‘ladi. operatsion kuchaytirgich ikkita kirishga ega bo‘lib birinchisi «+» kirishi inverslamaydigan, ikkinchisi «–» kirishi esa inverslaydigan kirish hisoblanadi. uning chiqishida teskari aloqa zanjirini qo‘llab kirishdagi signallar ustidan turli matematik amallar bajarish imkoniyati borligi tufayli ham operatsion kuchaytirgich nomini olgan. chiqish zanjirini tanlashga qarab ok qo‘shish, ayirish, ko‘paytirish, o‘rta qiymatni aniqlash, integrallash, differensiallash, logarifmlash va boshqa amallarni bajarish uchun qo‘llanilishi mumkin. amallarni bajarish aniqligi ok ning kuchaytirish koeffisiyenti va kirish qarshiligi qancha katta, chiqish qarshiligi esa qancha kichik bo‘lsa, shuncha yuqori bo‘ladi. operatsion kuchaytirgichlarning asosiy parametrlariga quyidagilar kiradi: …

2 / 17

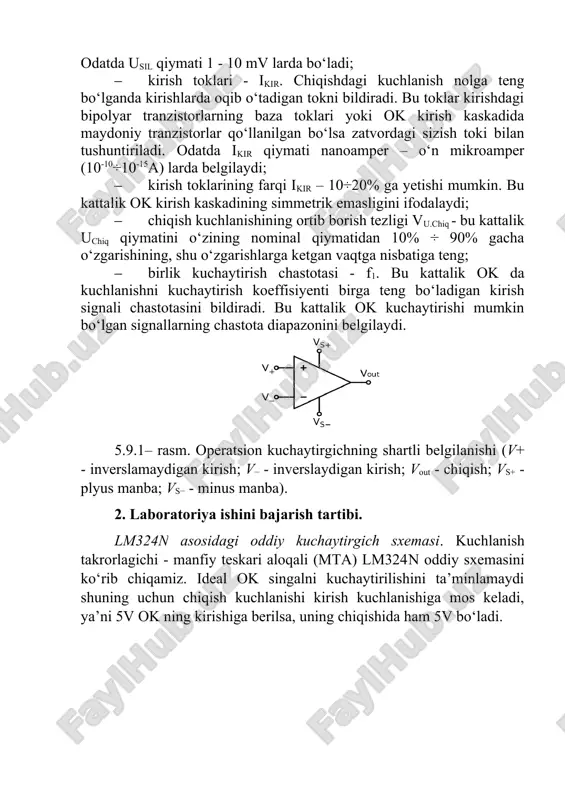

qiymati 1 - 10 mv larda bo‘ladi; · kirish toklari - ikir. chiqishdagi kuchlanish nolga teng bo‘lganda kirishlarda oqib o‘tadigan tokni bildiradi. bu toklar kirishdagi bipolyar tranzistorlarning baza toklari yoki ok kirish kaskadida maydoniy tranzistorlar qo‘llanilgan bo‘lsa zatvordagi sizish toki bilan tushuntiriladi. odatda ikir qiymati nanoamper – o‘n mikroamper (10-10÷10-15a) larda belgilaydi; · kirish toklarining farqi ikir – 10÷20% ga yetishi mumkin. bu kattalik ok kirish kaskadining simmetrik emasligini ifodalaydi; · chiqish kuchlanishining ortib borish tezligi vu.chiq - bu kattalik uchiq qiymatini o‘zining nominal qiymatidan 10% ÷ 90% gacha o‘zgarishining, shu o‘zgarishlarga ketgan vaqtga nisbatiga teng; · birlik kuchaytirish chastotasi - f1. bu kattalik ok da kuchlanishni kuchaytirish koeffisiyenti birga teng bo‘ladigan kirish signali chastotasini bildiradi. bu kattalik ok kuchaytirishi mumkin bo‘lgan signallarning chastota diapazonini belgilaydi. 5.9.1– rasm. operatsion kuchaytirgichning shartli belgilanishi (v+ - inverslamaydigan kirish; v− - inverslaydigan kirish; vout - chiqish; vs+ - plyus manba; vs− - minus …

3 / 17

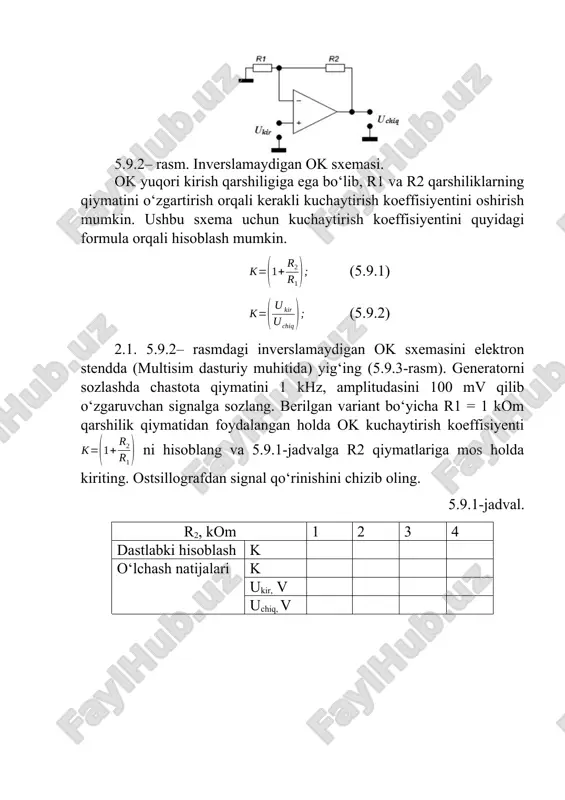

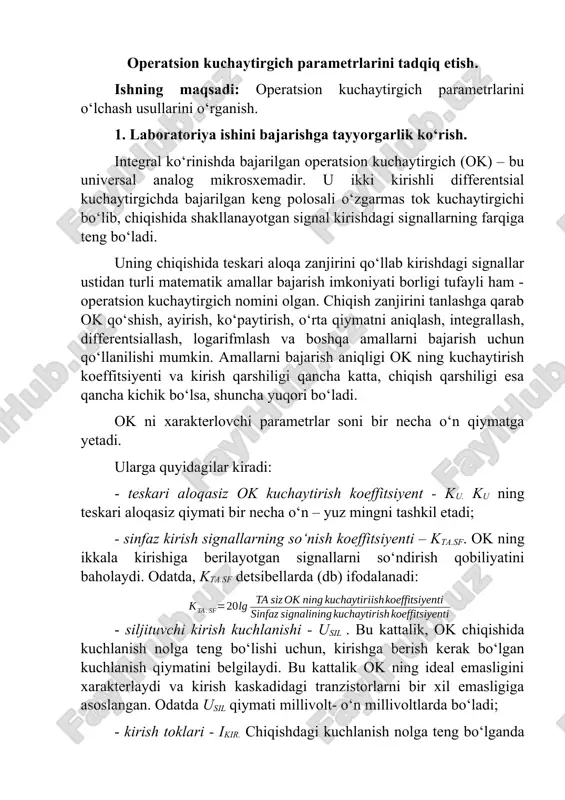

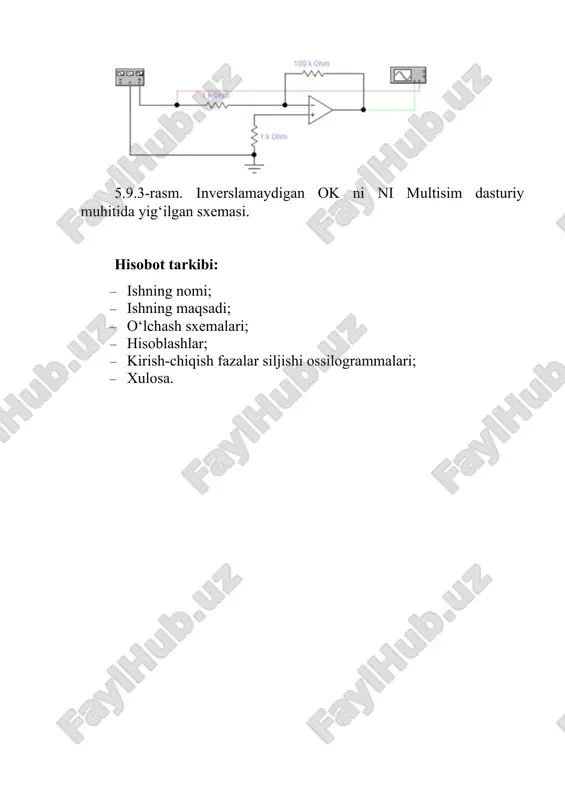

mv qilib o‘zgaruvchan signalga sozlang. berilgan variant bo‘yicha r1 = 1 kom qarshilik qiymatidan foydalangan holda ok kuchaytirish koeffisiyenti ni hisoblang va 5.9.1-jadvalga r2 qiymatlariga mos holda kiriting. ostsillografdan signal qo‘rinishini chizib oling. 5.9.1-jadval. r2, kom 1 2 3 4 dastlabki hisoblash k o‘lchash natijalari k ukir, v uchiq, v 5.9.3-rasm. inverslamaydigan ok ni ni multisim dasturiy muhitida yig‘ilgan sxemasi. hisobot tarkibi: · ishning nomi; · ishning maqsadi; · o‘lchash sxemalari; · hisoblashlar; · kirish-chiqish fazalar siljishi ossilogrammalari; · xulosa. operatsion kuchaytirgich parametrlarini tadqiq etish. ishning maqsadi: operatsion kuchaytirgich parametrlarini o‘lchash usullarini o‘rganish. 1. laboratoriya ishini bajarishga tayyorgarlik ko‘rish. integral ko‘rinishda bajarilgan operatsion kuchaytirgich (ok) – bu universal analog mikrosxemadir. u ikki kirishli differentsial kuchaytirgichda bajarilgan keng polosali o‘zgarmas tok kuchaytirgichi bo‘lib, chiqishida shakllanayotgan signal kirishdagi signallarning farqiga teng bo‘ladi. uning chiqishida teskari aloqa zanjirini qo‘llab kirishdagi signallar ustidan turli matematik amallar bajarish imkoniyati borligi tufayli ham - operatsion kuchaytirgich …

4 / 17

datda, kta.sf detsibellarda (db) ifodalanadi: - siljituvchi kirish kuchlanishi - usil . bu kattalik, ok chiqishida kuchlanish nolga teng bo‘lishi uchun, kirishga berish kerak bo‘lgan kuchlanish qiymatini belgilaydi. bu kattalik ok ning ideal emasligini xarakterlaydi va kirish kaskadidagi tranzistorlarni bir xil emasligiga asoslangan. odatda usil qiymati millivolt- o‘n millivoltlarda bo‘ladi; - kirish toklari - ikir. chiqishdagi kuchlanish nolga teng bo‘lganda kirishlarda oqib o‘tadigan tokni bildiradi. bu toklar kirishdagi bipolyar tranzistorlarning baza toklari yoki ok kirish kaskadida maydoniy tranzistorlar qo‘llanilgan bo‘lsa zatvordagi sizish toki bilan tushuntiriladi. odatda ikir qiymati nanoamper – o‘n mikroamper (10-10.....10-15a) larda belgilaydi; - kirish toklarining farqi ikir – 10...20% ga yetishi mumkin. bu kattalik ok kirish kaskadining simmetrik emasligini ifodalaydi; - chiqish kuchlanishining ortib borish tezligi vuchiq - bu kattalik uchiq qiymatini o‘zining nominal qiymatidan 10% dan 90% gacha o‘zgarishining, shu o‘zgarishlarga ketgan vaqtga nisbatiga teng; - birlik kuchaytirish chastotasi - f1. bu kattalik ok da kuchlanishni …

5 / 17

. laboratoriya ishida tadqiq etilayotgan ok ning chiqishlari joylashishi, parametrlari va korrektlovchi sxemalar ilovada keltirilgan. shuni yodda tutish kerakki, ok asosidagi printsipial sxemalarda mavjud manba zanjirlari va standart korrektlash sxemalari keltirilmasligi mumkin. 2. laboratoriya ishini bajarish uchun topshiriq. ilovadan tadqiq etilayotgan ok shartli belgisini chizib oling (chiqish raqamlari va korrektlash elementi bilan), chegaraviy qiymatlarini yozib oling. 2.1. ok kuchaytirish koeffitsiyentining chegaraviy qiymatini aniqlang. qancha katta qiymatga ega bo‘lsa, uni bevosita o‘lchash qiyin. shu sababli ku qiymati hisoblash natijasida olinadi. 2.1.1. 5.10.2 – rasmda keltirilgan sxemani yig‘ing (ok chiqimi ilovada keltirilgan). (shuni eslatib o‘tmoqchimizki, chatotani korrektlovchi sxema yig‘ilgan bo‘lsa ham uning sxemasi ko‘rsatilmagan. keyinchalik e3 manba elementi ham tushirib qoldiriladi). 2.1.2. generator chiqishida (1) amplitudasi ug=l v va chastotasi fr=l0..20 hz bo‘lgan sinusoidal signal o‘rnating. bu vaqtda ostsillograf ekranida (2) shakli buzilmalgan signal kuzatillishi kerak (agar buzilishlar mavjud bo‘lsa, ur ni kamaytirish kerak). 5.10.2–rasm. o‘lchash sxemasi. 2.1.3. voltmetr (3) yordamida o‘zgaruvchan …
