1 / 21

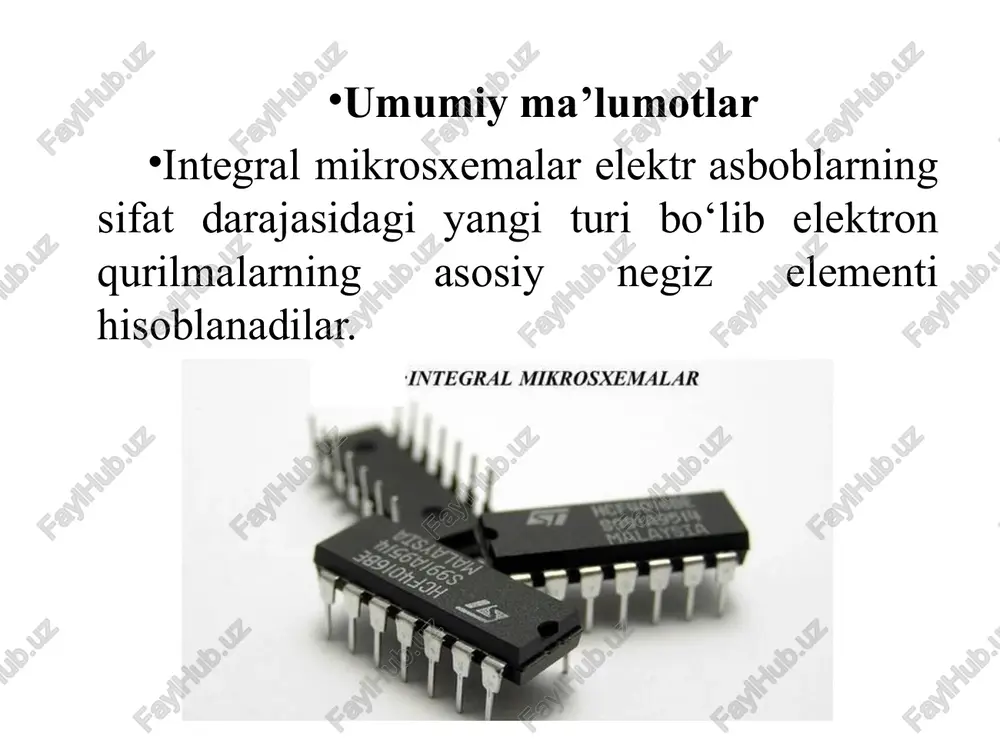

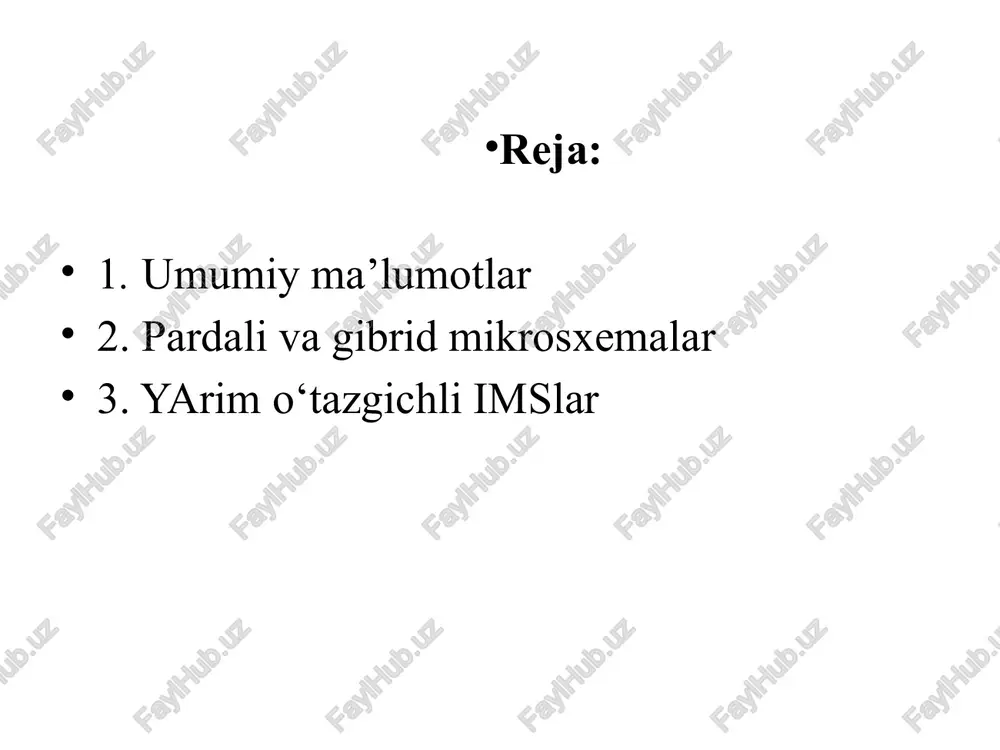

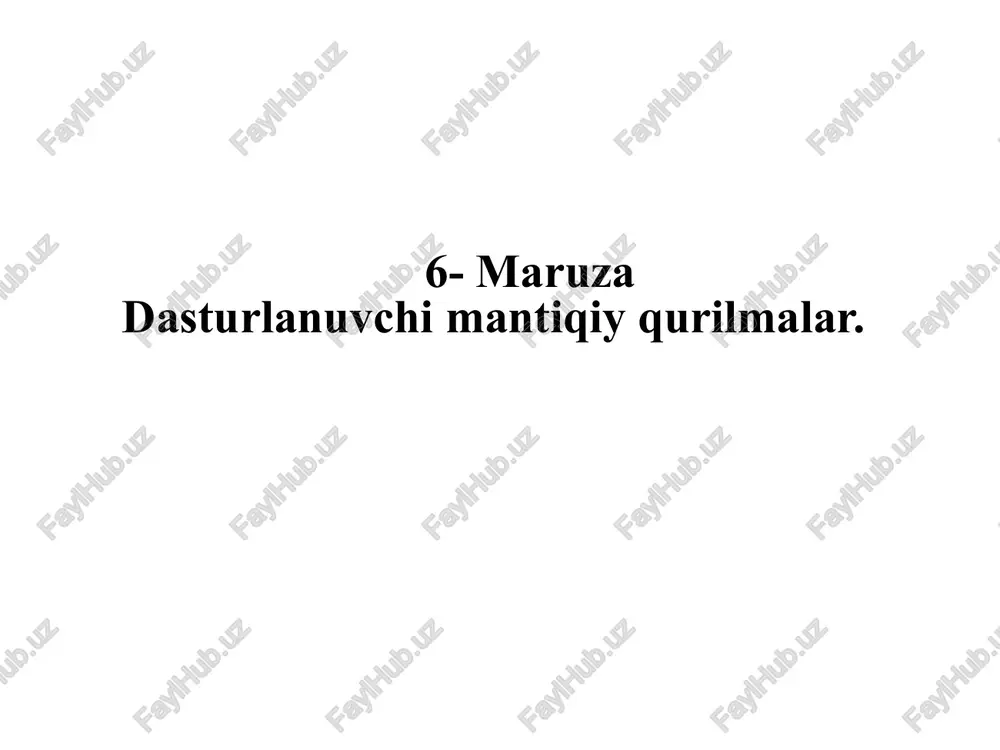

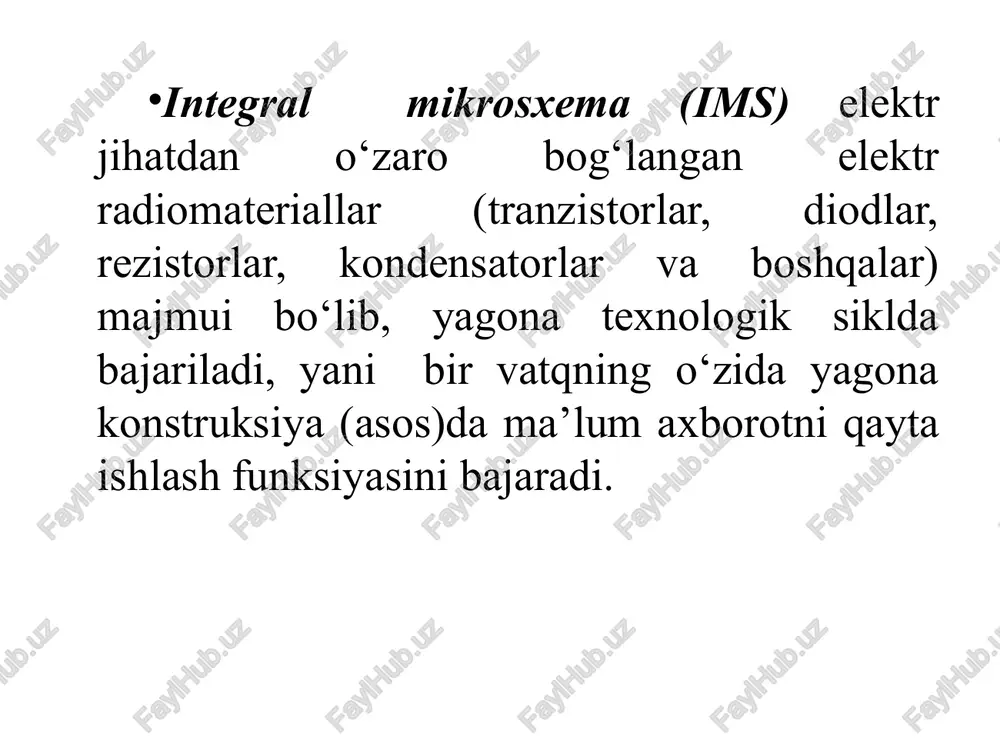

6- maruza dasturlanuvchi mantiqiy qurilmalar. 6- maruza dasturlanuvchi mantiqiy qurilmalar. reja: 1. umumiy ma’lumotlar 2. pardali va gibrid mikrosxemalar 3. yarim o‘tazgichli imslar umumiy ma’lumotlar integral mikrosxemalar elektr asboblarning sifat darajasidagi yangi turi bo‘lib elektron qurilmalarning asosiy negiz elementi hisoblanadilar. integral mikrosxema (ims) elektr jihatdan o‘zaro bog‘langan elektr radiomateriallar (tranzistorlar, diodlar, rezistorlar, kondensatorlar va boshqalar) majmui bo‘lib, yagona texnologik siklda bajariladi, yani bir vatqning o‘zida yagona konstruksiya (asos)da ma’lum axborotni qayta ishlash funksiyasini bajaradi. imslarning asosiy xossasi shundaki, u murakkab funksiyalarni bajarish bilan birga kuchaytirgich, trigger, hisoblagich, xotira qurilmasi va boshqa funksiyalarni ham bajaradi. xuddi shu funksiyalarni bajarish uchun diskret elementlarda mos keluvchi sxemani yig‘ish talab qilinardi imslar uchun ikki asosiy belgi mavjud: konstruktiv va texnologik. konstruktiv belgisi shundaki, imsning barcha elementlari asosiy asos ichida yoki sirtida joylashadi, elektr jihatdan birlashtirilgan va yagona qobiqga joylashtirilgan bo‘lib, yagona hisoblanadi. ims elementlarining hammasi yoki bir qismi va elementlararo bog‘lanishlar yagona texnologik siklda …

2 / 21

smlarning tarkibiy qismlari orasidagi birikmasini yo'q qilishi mumkin. gibrid integral mikrosxemasi yarim o‘tazgichli imslar tranzistorning ishlatilish turiga ko‘ra yarim o‘tkazgichli imslarni bipolyar va mdya ims larga ajratish qabul qilingan. hozirgi kunda bir vaqtning o‘zida ham bipolyar, ham maydoniy tranzistorlar qo‘llanilgan imslar yaratish tendensiyasi belgilanmoqda. bipolyar tranzistor - uch elektrodli yarimo'tkazgichli qurilma, tranzistorlar turlaridan biri. yarimo'tkazgich strukturasida ikkita p-n birikmasi hosil bo'ladi, ular orqali zaryad o'tkazish ikki qutbli tashuvchilar - elektronlar va teshiklar tomonidan amalga oshiriladi. shuning uchun qurilma maydon (unipolyar) tranzistoridan farqli o'laroq, "bipolyar" (ingliz tilidan. bipolyar) deb nomlangan tranzistordir. mdya tranzistorlari elementlari yuqori tezkorlikni ta'minlaydilar, ammo iste'mol quvvati va o'lchamlari katta bo'lganligi sababli, faqat kichik va o'rta integratsiya darajasiga ega bo'lgan imslar yaratishdagina qo'llaniladi shu sababli, analog signallarni qayta ishlaydigan mikrosxemalar – analog integral mikrosxemalar (ais), raqamli signallarni qayta ishlaydiganlari esa – raqamli integral sxemalar (ris) deb ataladi. .........qurilmalar deb, chiqish signallari kirish o‘zgaruvchilari kombinatsiyasi bilan belgilanadigan, xotirasiz mantiqiy …

3 / 21

qurilma qanday nomlanadi? ==== mantiqiy element ==== mantiqiy funksiya ==== vaqt diagrammasi ==== karno kartasi raqamli integral sxemalarning negiz elementlari qaysi javobda noto`g`ri berilgan? ==== invertor, dizyunksiya, konyuksiya ==== ttm, ebm ==== mdya, kmdya ==== i2m, ttm mantiq amallar … - ko`rinishdagi ikkita mantiq bilan ishlaydi ==== rost va yolg’on ==== analog va raqamli ==== ko’paytma va yig’indi ==== mantiqiy va algebraic mantiqiy ko`paytirish va qo`shish amallarini bajaradigan qurilma qanday ataladi? ==== arifmetik-mantiqiy qurilma ==== integral tizim ==== analog qurilma ==== integrator sonlarning ifodalanishi va belgilanishi qanday tizim? ==== sanoq (numeratsiya) ==== integral ==== hisoblagich ==== jamlagich raqamli kattalikni analog kattalikka o’zgartiradigan qurilma? ==== raqamli-analog o’zgartirgich ==== trigger analog –raqamli o’zgartirgich ==== registr mikroprotsessor tomonidan qayta ishlayotgan unchalik katta bo’lmagan xajmdagi ma’lumotlarni saqlashga mo’ljallangan qurilma. ==== ichki xotira ==== tashqi xotira ==== kesh xotira ==== video xotira qurilma o’chirilgan yoki yoqilgandan qat’iy nazar katta xajmdagi ma’lumotlarni uzoq muddat saqlaydi. ==== …

4 / 21

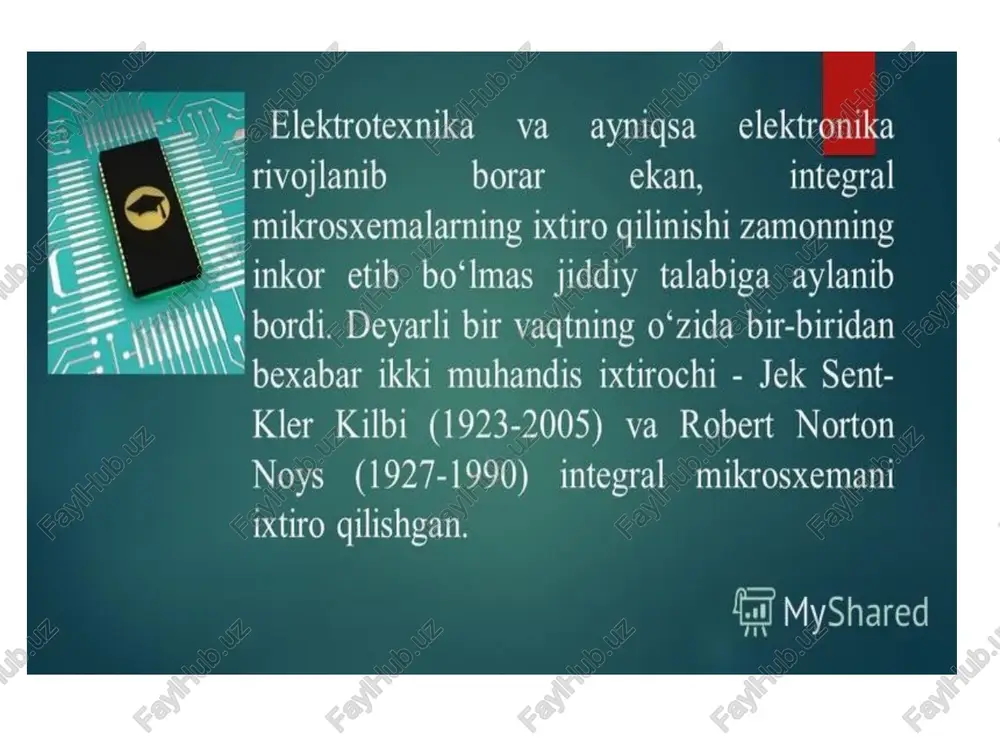

0‘z mustaqil kompaniyasini tashkil etadi. siz | noysning o‘sha kompaniyasi ishlab chigargan imslardan albatta foydalangan bo‘lsangiz kerak. u haqida ko‘p ay, eshitganingiz ham anig. chunki, noys asos % solgan o‘sha integral mikrosxemalar, ya'ni, chiplar ishlab chigaruvchi ‘© kompaniya intel deb ataladi va u hozirda, ims ishlab chigarish bo‘yicha jah ig, , ilg*or eee pe iaiccdan biri myshared " a mn a a fo te /docprops/thumbnail.jpeg 6maruza dasturlanuychi mantiqiy qurilmalar.

5 / 21
