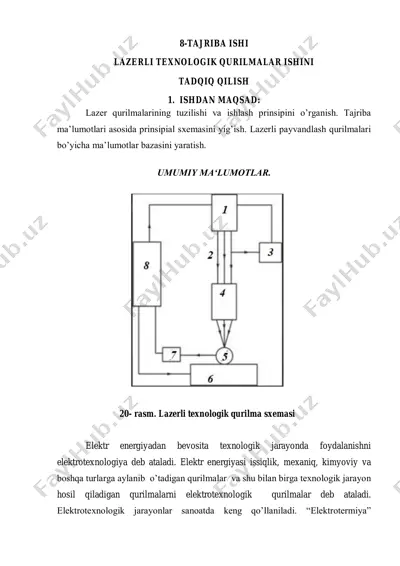

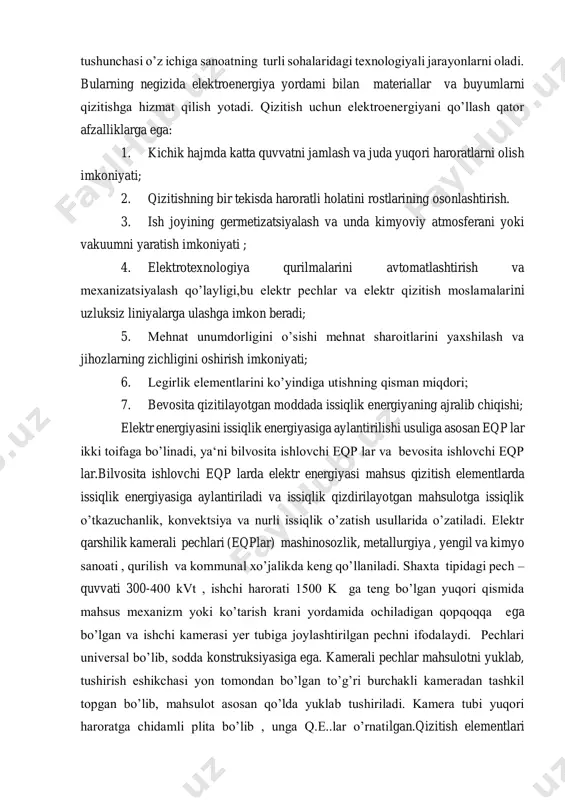

8-tajriba ishi lazerli texnologik qurilmalar ishini tadqiq qilish 1. ishdan maqsad: lazer qurilmalarining tuzilishi va ishlash prinsipini o’rganish. tajriba ma’lumotlari asosida prinsipial sxemasini yig’ish. lazerli payvandlash qurilmalari bo’yicha ma’lumotlar bazasini yaratish. umumiy ma‘lumotlar. 20- rasm. lazerli texnologik qurilma sxemasi elektr energiyadan bevosita texnologik jarayonda foydalanishni elektrotexnologiya deb ataladi. elektr energiyasi issiqlik, mexaniq, kimyoviy va boshqa turlarga aylanib o’tadigan qurilmalar va shu bilan birga texnologik jarayon hosil qiladigan qurilmalarni elektrotexnologik qurilmalar deb ataladi. elektrotexnologik jarayonlar sanoatda keng qo’llaniladi. “elektrotermiya” tushunchasi o’z ichiga sanoatning turli sohalaridagi texnologiyali jarayonlarni oladi. bularning negizida elektroenergiya yordami bilan materiallar va buyumlarni qizitishga hizmat qilish yotadi. qizitish uchun elektroenergiyani qo’llash qator afzalliklarga ega: 1. kichik hajmda katta quvvatni jamlash va juda yuqori haroratlarni olish imkoniyati; 2. qizitishning bir tekisda haroratli holatini rostlarining osonlashtirish. 3. ish joyining germetizatsiyalash va unda kimyoviy atmosferani yoki vakuumni yaratish imkoniyati ; 4. elektrotexnologiya qurilmalarini avtomatlashtirish va mexanizatsiyalash qo’layligi,bu elektr pechlar va elektr …

2 / 8

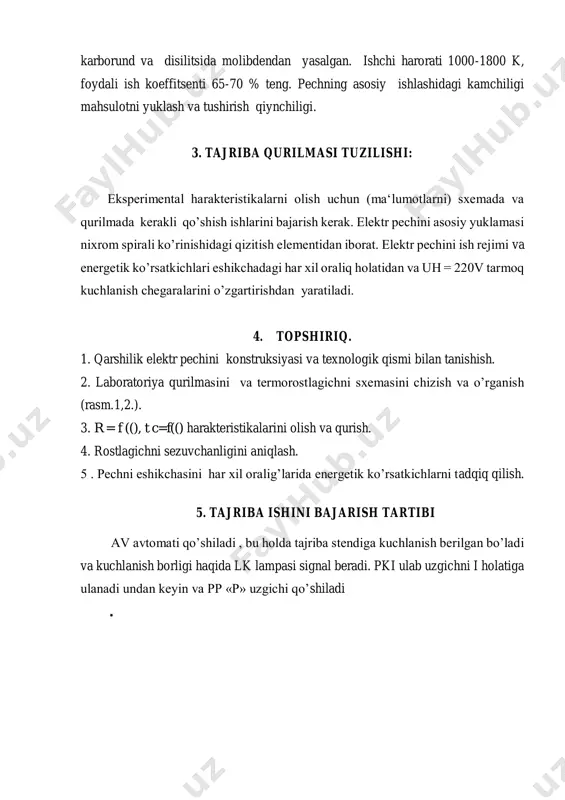

o’tkazuchanlik, konvektsiya va nurli issiqlik o’zatish usullarida o’zatiladi. elektr qarshilik kamerali pechlari (eqplar) mashinosozlik, metallurgiya , yengil va kimyo sanoati , qurilish va kommunal xo’jalikda keng qo’llaniladi. shaxta tipidagi pech – quvvati 300-400 kvt , ishchi harorati 1500 k ga teng bo’lgan yuqori qismida mahsus mexanizm yoki ko’tarish krani yordamida ochiladigan qopqoqqa ega bo’lgan va ishchi kamerasi yer tubiga joylashtirilgan pechni ifodalaydi. pechlari universal bo’lib, sodda konstruksiyasiga ega. kamerali pechlar mahsulotni yuklab, tushirish eshikchasi yon tomondan bo’lgan to’g’ri burchakli kameradan tashkil topgan bo’lib, mahsulot asosan qo’lda yuklab tushiriladi. kamera tubi yuqori haroratga chidamli plita bo’lib , unga q.e..lar o’rnatilgan.qizitish elementlari karborund va disilitsida molibdendan yasalgan. ishchi harorati 1000-1800 k, foydali ish koeffitsenti 65-70 % teng. pechning asosiy ishlashidagi kamchiligi mahsulotni yuklash va tushirish qiynchiligi. 3. tajriba qurilmasi tuzilishi: eksperimental harakteristikalarni olish uchun (ma‘lumotlarni) sxemada va qurilmada kerakli qo’shish ishlarini bajarish kerak. elektr pechini asosiy yuklamasi nixrom spirali ko’rinishidagi qizitish elementidan …

3 / 8

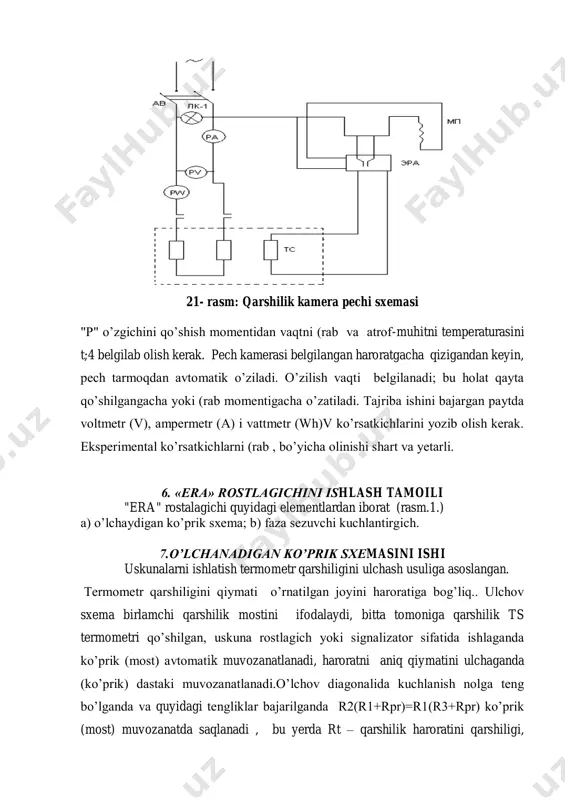

ndan keyin va pp «p» uzgichi qo’shiladi . 21- rasm: qarshilik kamera pechi sxemasi "p" o’zgichini qo’shish momentidan vaqtni (rab va atrof-muhitni temperaturasini t;4 belgilab olish kerak. pech kamerasi belgilangan haroratgacha qizigandan keyin, pech tarmoqdan avtomatik o’ziladi. o’zilish vaqti belgilanadi; bu holat qayta qo’shilgangacha yoki (rab momentigacha o’zatiladi. tajriba ishini bajargan paytda voltmetr (v), ampermetr (a) i vattmetr (wh)v ko’rsatkichlarini yozib olish kerak. eksperimental ko’rsatkichlarni (rab , bo’yicha olinishi shart va yetarli. 6. «era» rostlagichini ishlash tamoili "era" rostalagichi quyidagi elementlardan iborat (rasm.1.) a) o’lchaydigan ko’prik sxema; b) faza sezuvchi kuchlantirgich. 7.o’lchanadigan ko’prik sxеmasini ishi uskunalarni ishlatish termometr qarshiligini ulchash usuliga asoslangan. termometr qarshiligini qiymati o’rnatilgan joyini haroratiga bog’liq.. ulchov sxema birlamchi qarshilik mostini ifodalaydi, bitta tomoniga qarshilik ts termometri qo’shilgan, uskuna rostlagich yoki signalizator sifatida ishlaganda ko’prik (most) avtomatik muvozanatlanadi, haroratni aniq qiymatini ulchaganda (ko’prik) dastaki muvozanatlanadi.o’lchov diagonalida kuchlanish nolga teng bo’lganda va quyidagi tengliklar bajarilganda r2(r1+rpr)=r1(r3+rpr) ko’prik (most) …

4 / 8

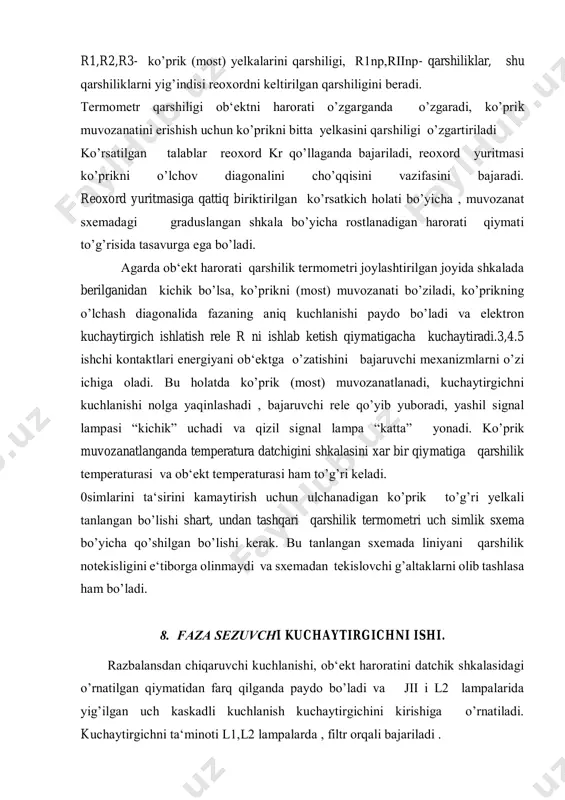

rda ob‘ekt harorati qarshilik termometri joylashtirilgan joyida shkalada berilganidan kichik bo’lsa, ko’prikni (most) muvozanati bo’ziladi, ko’prikning o’lchash diagonalida fazaning aniq kuchlanishi paydo bo’ladi va elektron kuchaytirgich ishlatish rele r ni ishlab ketish qiymatigacha kuchaytiradi.3,4.5 ishchi kontaktlari energiyani ob‘ektga o’zatishini bajaruvchi mexanizmlarni o’zi ichiga oladi. bu holatda ko’prik (most) muvozanatlanadi, kuchaytirgichni kuchlanishi nolga yaqinlashadi , bajaruvchi rele qo’yib yuboradi, yashil signal lampasi “kichik” uchadi va qizil signal lampa “katta” yonadi. ko’prik muvozanatlanganda temperatura datchigini shkalasini xar bir qiymatiga qarshilik temperaturasi va ob‘ekt temperaturasi ham to’g’ri keladi. 0simlarini ta‘sirini kamaytirish uchun ulchanadigan ko’prik to’g’ri yelkali tanlangan bo’lishi shart, undan tashqari qarshilik termometri uch simlik sxema bo’yicha qo’shilgan bo’lishi kerak. bu tanlangan sxemada liniyani qarshilik notekisligini e‘tiborga olinmaydi va sxemadan tekislovchi g’altaklarni olib tashlasa ham bo’ladi. 8. faza sеzuvchi kuchaytirgichni ishi. razbalansdan chiqaruvchi kuchlanishi, ob‘ekt haroratini datchik shkalasidagi o’rnatilgan qiymatidan farq qilganda paydo bo’ladi va jii i l2 lampalarida yig’ilgan uch kaskadli kuchlanish …

5 / 8

nligini bildiradi. lampa shu yarim davrda ochiladi , qachonki fazasi signal fazasi bilan mos keladi, va bu holat kichik chastotali ob‘ekt haroratidada paydo bo’ladi. 9.eksprimеnt ma‘lumotlarini ishlab chiqish mеtodikasi 1. ma‘lumki, qarshilik pechlarida quvvat koeffitsiyenti va olingan eksperimental ma‘lumotlardan foydalanib v, a larni(aniqlaymiz). pechning iste‘mol qiladigan quvvatini p=u·i (kw) aniqlab, r=f(t) bo’yicha pechning ish grafigini qurish kerak. 2. eksperimental ma‘lumotlardan foydalanib, t'c= f(() grafigini qurish kerak. 3. r va ts bilib, ktp =(r (ts ifodasi bo’yicha pechning vaqt doimisini aniqlash kerak. haroratlarni rostlagichini sezuvchanligini k4=ttkl/tvkl ifodasi bo’yicha aniqlash kerak. 10. hisobotni rasmiylashtirish tartibi. tajriba ishi bo’yicha hisobot quyidagilarni o’z ichiga olish kerak: a) ishning nomi. b) ishdan maqsad. v) topshiriq. g) ishning tartibi va metodikasi. d) tajriba ishini printsipial sxemasi. e) eksperiment va hisobiy ifodalar natija ma‘lumotlari, grafik va eksperimental harakteristikalari. nazorat savollari. 1. lazerli nurlanish qaysi sohalarda ishlatiladi? 2. lazerli texnologik qurilmani sxemasi? 3. lazer bilan yoritishni nurlantirish jarayonining …
