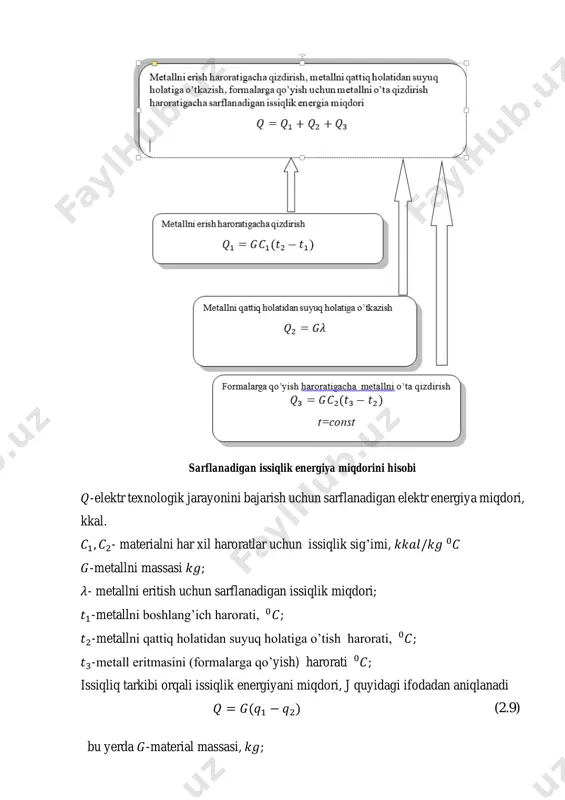

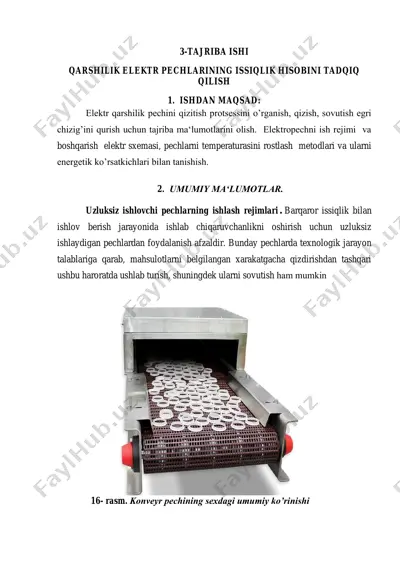

3-tajriba ishi qarshilik elektr pechlarining issiqlik hisobini tadqiq qilish 1. ishdan maqsad: elektr qarshilik pechini qizitish protsessini o’rganish, qizish, sovutish egri chizig’ini qurish uchun tajriba ma‘lumotlarini olish. elektropechni ish rejimi va boshqarish elektr sxemasi, pechlarni temperaturasini rostlash metodlari va ularni energetik ko’rsatkichlari bilan tanishish. 2. umumiy ma‘lumotlar. uzluksiz ishlovchi pechlarning ishlash rejimlari. barqaror issiqlik bilan ishlov berish jarayonida ishlab chiqaruvchanlikni oshirish uchun uzluksiz ishlaydigan pechlardan foydalanish afzaldir. bunday pechlarda texnologik jarayon talablariga qarab, mahsulotlarni belgilangan xarakatgacha qizdirishdan tashqari ushbu haroratda ushlab turish, shuningdek ularni sovutish hаm mumkin 16- rasm. konveyr pechining sexdagi umumiy ko’rinishi sarflanadigan issiqlik energiya miqdorini hisobi 𝑄-elektr texnologik jarayonini bajarish uchun sarflanadigan elektr energiya miqdori, kkal. 𝐶1, 𝐶2- materialni har xil haroratlar uchun issiqlik sig’imi, 𝑘𝑘𝑎𝑙/𝑘𝑔 0𝐶 𝐺-metallni massasi 𝑘𝑔; 𝜆- metallni eritish uchun sarflanadigan issiqlik miqdori; 𝑡1-metallni boshlang’ich harorati, 0𝐶; 𝑡2-metallni qattiq holatidan suyuq holatiga o’tish harorati, 0𝐶; 𝑡3-metall eritmasini (formalarga qo’yish) harorati 0𝐶; issiqliq tarkibi …

2 / 7

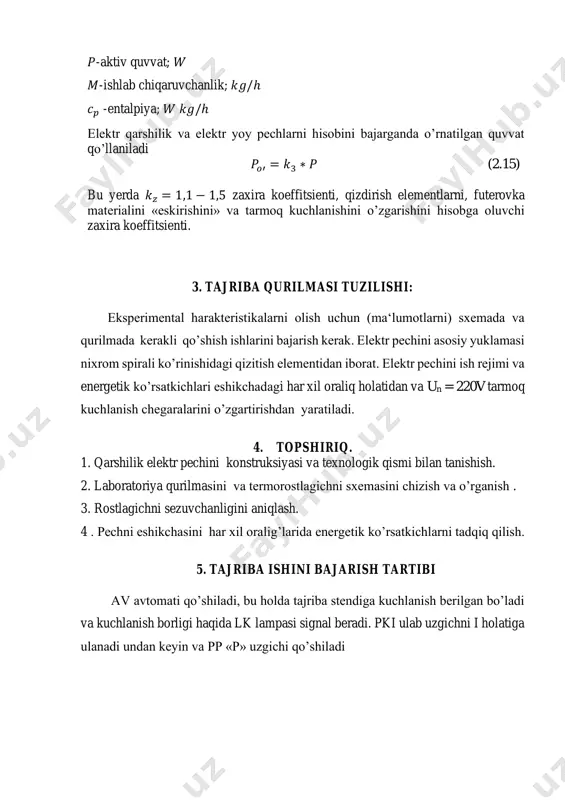

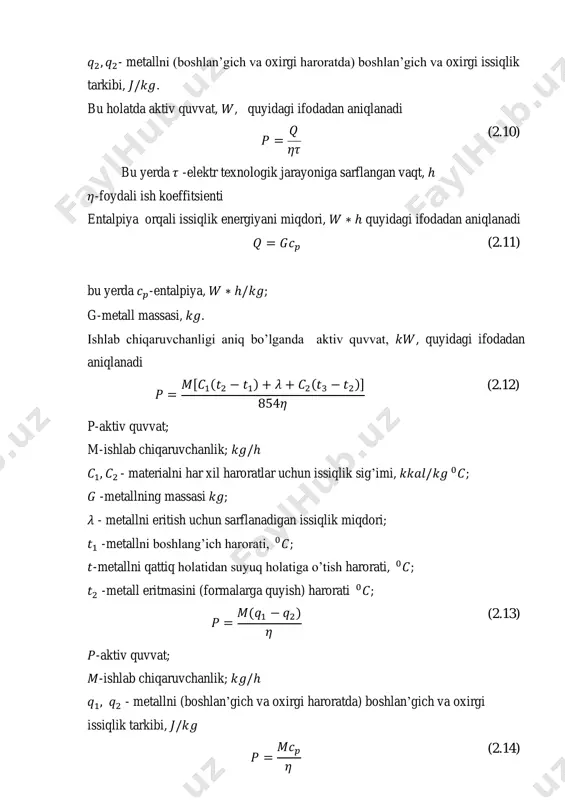

iqaruvchanlik; 𝑘𝑔/ℎ 𝐶1, 𝐶2 - materialni har xil haroratlar uchun issiqlik sig’imi, 𝑘𝑘𝑎𝑙/𝑘𝑔 0𝐶; 𝐺 -metallning massasi 𝑘𝑔; 𝜆 - metallni eritish uchun sarflanadigan issiqlik miqdori; 𝑡1 -metallni boshlang’ich harorati, 0𝐶; 𝑡-metallni qattiq holatidan suyuq holatiga o’tish harorati, 0𝐶; 𝑡2 -metall eritmasini (formalarga quyish) harorati 0𝐶; 𝑃 = 𝑀(𝑞1 − 𝑞2) 𝜂 (2.13) 𝑃-aktiv quvvat; 𝑀-ishlab chiqaruvchanlik; 𝑘𝑔/ℎ 𝑞1, 𝑞2 - metallni (boshlan’gich va oxirgi haroratda) boshlan’gich va oxirgi issiqlik tarkibi, 𝐽/𝑘𝑔 𝑃 = 𝑀𝑐𝑝 𝜂 (2.14) 𝑃-aktiv quvvat; 𝑊 𝑀-ishlab chiqaruvchanlik; 𝑘𝑔/ℎ 𝑐𝑝 -entalpiya; 𝑊 𝑘𝑔/ℎ elektr qarshilik va elektr yoy pechlarni hisobini bajarganda o’rnatilgan quvvat qo’llaniladi 𝑃𝑜′ = 𝑘3 ∗ 𝑃 (2.15) bu yerda 𝑘𝑧 = 1,1 − 1,5 zaxira koeffitsienti, qizdirish elementlarni, futerovka materialini «eskirishini» va tarmoq kuchlanishini o’zgarishini hisobga oluvchi zaxira koeffitsienti. 3. tajriba qurilmasi tuzilishi: eksperimental harakteristikalarni olish uchun (ma‘lumotlarni) sxemada va qurilmada kerakli qo’shish ishlarini bajarish kerak. elektr pechini asosiy yuklamasi nixrom spirali ko’rinishidagi …

3 / 7

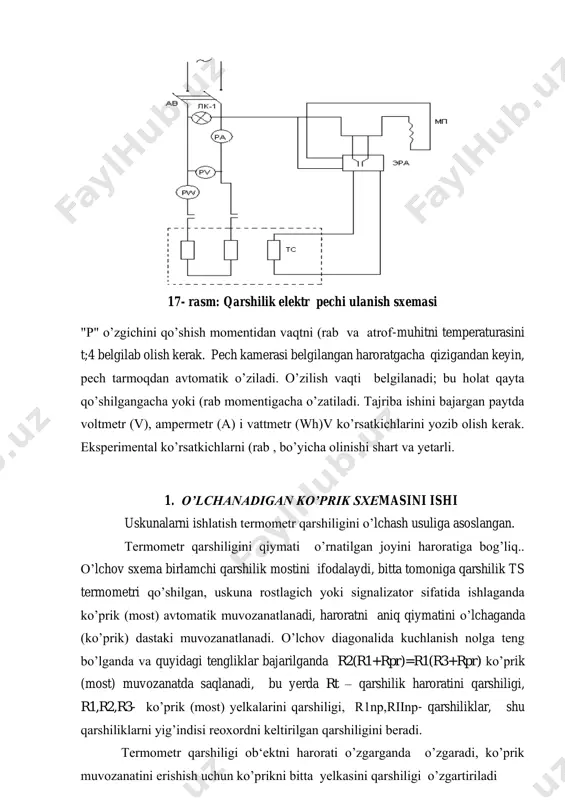

olish kerak. pech kamerasi belgilangan haroratgacha qizigandan keyin, pech tarmoqdan avtomatik o’ziladi. o’zilish vaqti belgilanadi; bu holat qayta qo’shilgangacha yoki (rab momentigacha o’zatiladi. tajriba ishini bajargan paytda voltmetr (v), ampermetr (a) i vattmetr (wh)v ko’rsatkichlarini yozib olish kerak. eksperimental ko’rsatkichlarni (rab , bo’yicha olinishi shart va yetarli. 1. o’lchanadigan ko’prik sxеmasini ishi uskunalarni ishlatish termometr qarshiligini o’lchash usuliga asoslangan. termometr qarshiligini qiymati o’rnatilgan joyini haroratiga bog’liq.. o’lchov sxema birlamchi qarshilik mostini ifodalaydi, bitta tomoniga qarshilik ts termometri qo’shilgan, uskuna rostlagich yoki signalizator sifatida ishlaganda ko’prik (most) avtomatik muvozanatlanadi, haroratni aniq qiymatini o’lchaganda (ko’prik) dastaki muvozanatlanadi. o’lchov diagonalida kuchlanish nolga teng bo’lganda va quyidagi tengliklar bajarilganda r2(r1+rpr)=r1(r3+rpr) ko’prik (most) muvozanatda saqlanadi, bu yerda rt – qarshilik haroratini qarshiligi, r1,r2,r3- ko’prik (most) yelkalarini qarshiligi, r1np,riinp- qarshiliklar, shu qarshiliklarni yig’indisi reoxordni keltirilgan qarshiligini beradi. termometr qarshiligi ob‘ektni harorati o’zgarganda o’zgaradi, ko’prik muvozanatini erishish uchun ko’prikni bitta yelkasini qarshiligi o’zgartiriladi ko’rsatilgan talablar reoxord kr …

4 / 7

uchaytirgichni to’rtinchi kaskadi fazasezuvchi hisoblanadi. lampa l2ni ikkinchi yarmida yigilgan bo’lib va tr kuch transformatorini alohida chulg’amidan ta‘minlanadi. anod zanjiriga fazasezuvchi kaskadni ishlatuvchi r releni chulg’ami qo’shilgan va s7 kondensatori bilan shuntlangan. razbalansdan chiqaruvchi faza kuchlanishi ta‘minot faza kuchlanishi bilan yarim davrda to’g’ri kelganda, lampa ochiq bo’lganda, lampadan r releni ishlatish uchun yetarli tok oqadi. bunda releni 4,5 normal ochilgan kontaktlari yopiladi va “kichik” yashil lampochka yonadi, fazasezuvchi kaskadni rostlanganligini bildiradi. lampa shu yarim davrda ochiladi , qachonki fazasi signal fazasi bilan mos keladi, va bu holat kichik chastotali ob‘ekt haroratidada paydo bo’ladi. 9.eksprimеnt ma‘lumotlarini ishlab chiqish mеtodikasi i .ma‘lumki, qarshilik pechlarida quvvat koefitsienti va olingan eksperimental ma‘lumotlardan foydalanib v, a larni(aniqlaymiz). pechning iste‘mol qiladigan quvvatini p=u·i(kvt) aniqlab, r=f(() bo’yicha pechning ish grafigini qurish kerak. 2. eksperimental ma‘lumotlardan foydalanib, t'c= f(() grafigini qurish kerak. 3. r va ts bo’lib, ktp =r (ts) ifodasi bo’yicha pechning vaqt doimisini aniqlash kerak. haroratlarni …

5 / 7
