1 / 11

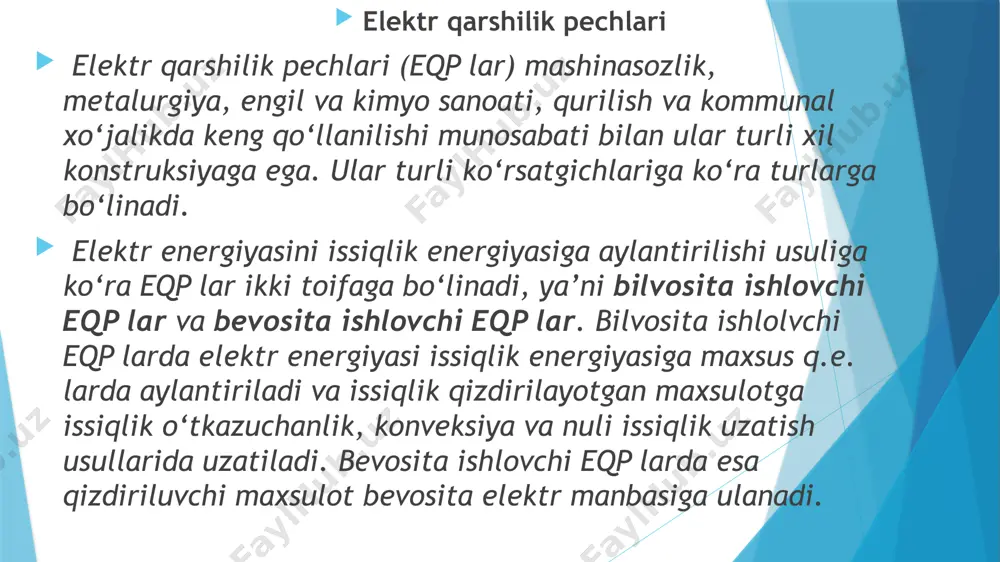

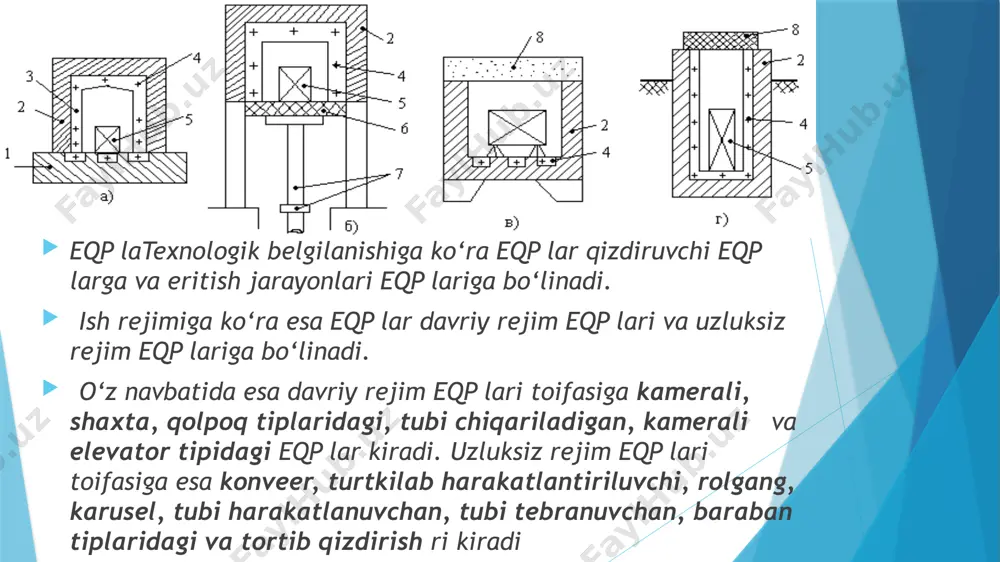

uzulukli ish rejimidagi qarshilik elektr texnologik qurilmalar reja; 1).ularni uzulukli ish rejimidagi qarshilik elektr texnologik qurilmalar reja; 1). davriy rejimida ishlovchi qurilmalar .ularni tuzilishi va asosiy vazifalari.(eqp;eyop;peyop;tiqq) 2).qarshilik elektr texnologik qurilmalarning sxemalari va asosiy parametrlari. elektr qarshilik pechlari elektr qarshilik pechlari (eqp lar) mashinasozlik, metalurgiya, engil va kimyo sanoati, qurilish va kommunal xo‘jalikda keng qo‘llanilishi munosabati bilan ular turli xil konstruksiyaga ega. ular turli ko‘rsatgichlariga ko‘ra turlarga bo‘linadi. elektr energiyasini issiqlik energiyasiga aylantirilishi usuliga ko‘ra eqp lar ikki toifaga bo‘linadi, ya’ni bilvosita ishlovchi eqp lar va bevosita ishlovchi eqp lar. bilvosita ishlolvchi eqp larda elektr energiyasi issiqlik energiyasiga maxsus q.e. larda aylantiriladi va issiqlik qizdirilayotgan maxsulotga issiqlik o‘tkazuchanlik, konveksiya va nuli issiqlik uzatish usullarida uzatiladi. bevosita ishlovchi eqp larda esa qizdiriluvchi maxsulot bevosita elektr manbasiga ulanadi. eqp latexnologik belgilanishiga ko‘ra eqp lar qizdiruvchi eqp larga va eritish jarayonlari eqp lariga bo‘linadi. ish rejimiga ko‘ra esa eqp lar davriy rejim eqp …

2 / 11

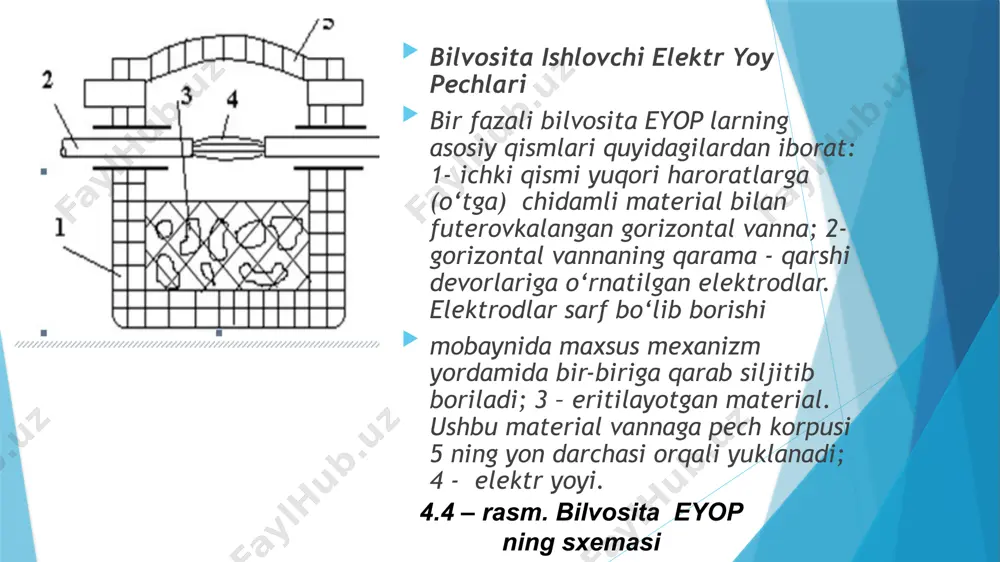

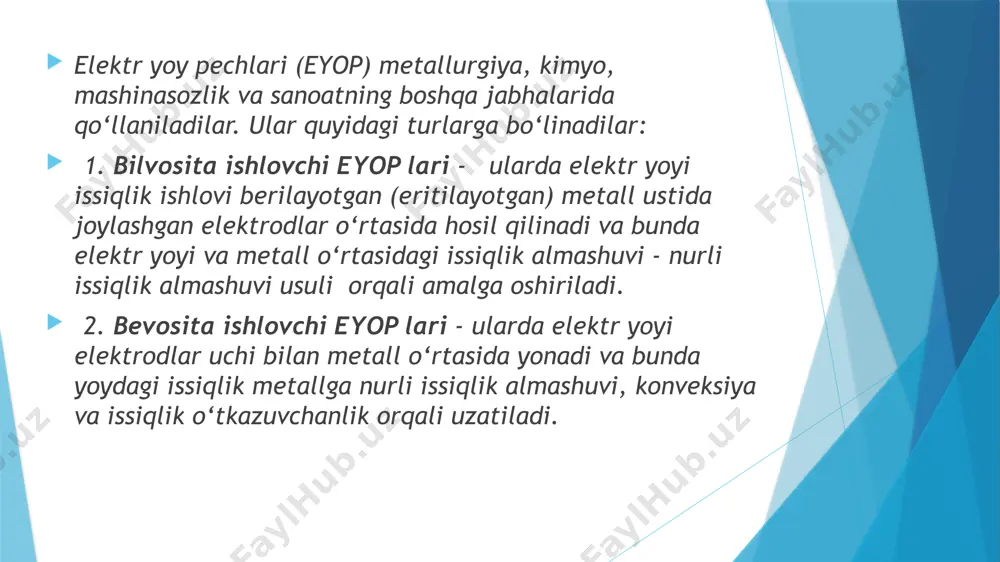

lmashuvi - nurli issiqlik almashuvi usuli orqali amalga oshiriladi. 2. bevosita ishlovchi eyop lari - ularda elektr yoyi elektrodlar uchi bilan metall o‘rtasida yonadi va bunda yoydagi issiqlik metallga nurli issiqlik almashuvi, konveksiya va issiqlik o‘tkazuvchanlik orqali uzatiladi. bilvosita ishlovchi elektr yoy pechlari bir fazali bilvosita eyop larning asosiy qismlari quyidagilardan iborat: 1- ichki qismi yuqori haroratlarga (o‘tga) chidamli material bilan futerovkalangan gorizontal vanna; 2-gorizontal vannaning qarama - qarshi devorlariga o‘rnatilgan elektrodlar. elektrodlar sarf bo‘lib borishi mobaynida maxsus mexanizm yordamida bir-biriga qarab siljitib boriladi; 3 – eritilayotgan material. ushbu material vannaga pech korpusi 5 ning yon darchasi orqali yuklanadi; 4 - elektr yoyi. 4.4 – rasm. bilvosita eyop ning sxemasi . bevosita ishlovchi elektr yoy pechlari bevosita eyop lar asosan keyinchalik prokat sexlarida quyma yombi olish uchun mo‘ljallangan po‘lat eritish uchun belgilangan. shuningdek, olingan po‘lat ma’suloti mashinasozlik zavodlarida fasonli quyish orqali metallurgik xom ashyo olish uchun ishlatiladi pechning tuzilishi: 1 …

3 / 11

sh va rafinatsiya qilish uchun sarflanadi 4.6 –rasmda sxema bosh zanjir va yordamchi zanjirlardan (boshqarish, o‘lchov asboblari, himoya qilish va avtomatika zanjiri) iborat. bosh zanjir birlamchi va ikkilamchi zanjirlardan iborat bo‘lib, birlamchi zanjirni o‘zaro ketma-ket ulangan o‘tkazgichlar, yuqori kuchlanish apparatlari, drossel va pech transformatorlarining birlamchi chulg‘ami tashkil qiladi. ikkilamchi zanjirni esa o‘zaro ketma-ket ulangan pech transformatorining ikkilamchi cho‘lg‘ami, qisqa tarmoq o‘tkazgichlari, elektrodlar va elektr yoyi tashkil etadi. bunda pech transformatorining ikkilamchi cho‘lg‘amidan elektrod-largacha bo‘lgan o‘tkazgichlar qisqa tarmoqni tashkil etadi. 4.6 -rasmda keltirilgan belgilanishlar, bular, 1 - yuqori kuchlanish shinalari; 2 - raz’edinitel (ajratgich); 3 – vыklyuchatellar(ulab-uzgichlar); 4 - reaktor; 5 - pech transformatori (kuchlanishi 6,10,35 kv va quvvati katta pechlar uchun 110 kv ); 6 - qisqa tarmoq (tok qiymati 110 ka va undan yuqori); 7 - peyop 4.6– rasm. peyop ning elektr ta’minoti bosh zanjirining sxemasi peyop larining asosiy ko‘rsatkichlarini quyidagi misolda ko‘ramiz: - pechni tipi - ds - …

4 / 11

ishlovi berish uchun quyidagi shart bajarilishi talab qilinadi: bu erda: r0 - qizdirilayotgan detal radiusi ; z.iss- qizdirilayotgan metallga tokning sizib kirish chuqurligi ishlash prinsipiga ko‘ra tiqq lar davriy rejim va uzluksiz rejim iqq lariga bo‘linadi. davriy rejim tiqq larida faqat bitta detalpga yoki uning ma’lum qismiga issiqlik ishlovi beriladi. uzluksiz rejim tiqq larida esa induktor magnit maydoniga kiritilgan bir nechta detallarga bir paytning o‘zida issiqlik ishlovi beradi. bunday qurilmalarning induktorlari detallarning formasi va o‘lchamlariga bog‘liq bo‘lib, shaklan aylana (doira), oval, kvadrat yoki to‘g‘ri to‘rtburchak formasidagi konstruksiyaga ega bo‘ladi. tiqq larning ishlash prinsipi yuza effekti va yaqinlik effektlariga asoslangan. bunday qurilmalar detallarga termokimyoviy ishlov berishdan (toblash, sementlash, azotlash kabi) oldin issiqlik ishlovi berish uchun mo‘ljallangan image1.png image2.png image3.png image4.png image5.wmf oleobject4.bin r ucc 0 3 2 3 5 × = ¸ d . /docprops/thumbnail.jpeg

5 / 11
