1 / 6

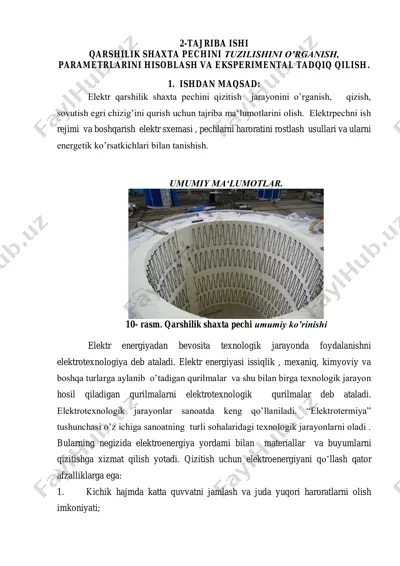

2-tajriba ishi qarshilik shaxta pechini tuzilishini o’rganish, parametrlarini hisoblash va eksperimental tadqiq qilish. 1. ishdan maqsad: elektr qarshilik shaxta pechini qizitish jarayonini o’rganish, qizish, sovutish egri chizig’ini qurish uchun tajriba ma‘lumotlarini olish. elektrpechni ish rejimi va boshqarish elektr sxemasi , pechlarni haroratini rostlash usullari va ularni energetik ko’rsatkichlari bilan tanishish. umumiy ma‘lumotlar. 10- rasm. qarshilik shaxta pechi umumiy ko’rinishi elektr energiyadan bevosita texnologik jarayonda foydalanishni elektrotexnologiya deb ataladi. elektr energiyasi issiqlik , mexaniq, kimyoviy va boshqa turlarga aylanib o’tadigan qurilmalar va shu bilan birga texnologik jarayon hosil qiladigan qurilmalarni elektrotexnologik qurilmalar deb ataladi. elektrotexnologik jarayonlar sanoatda keng qo’llaniladi. “elektrotermiya” tushunchasi o’z ichiga sanoatning turli sohalaridagi texnologik jarayonlarni oladi . bularning negizida elektroenergiya yordami bilan materiallar va buyumlarni qizitishga xizmat qilish yotadi. qizitish uchun elektroenergiyani qo’llash qator afzalliklarga ega: 1. kichik hajmda katta quvvatni jamlash va juda yuqori haroratlarni olish imkoniyati; 2. qizitishning bir tekisda haroratli holatini rostlarining osonlashtirish. ish joyining …

2 / 6

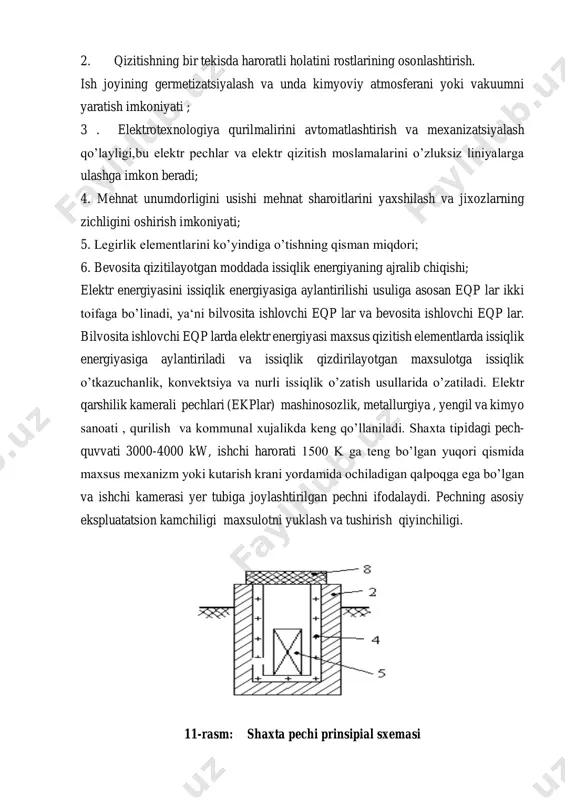

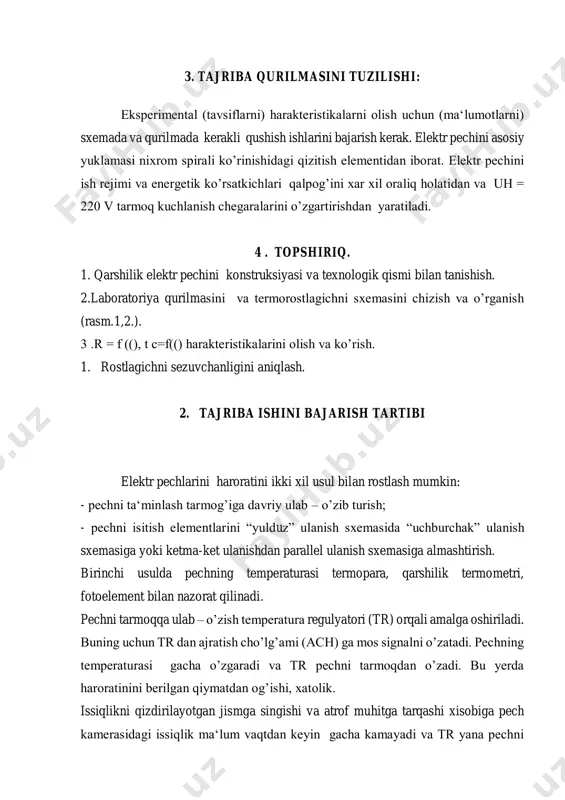

hlovchi eqp larda elektr energiyasi maxsus qizitish elementlarda issiqlik energiyasiga aylantiriladi va issiqlik qizdirilayotgan maxsulotga issiqlik o’tkazuchanlik, konvektsiya va nurli issiqlik o’zatish usullarida o’zatiladi. elektr qarshilik kamerali pechlari (ekplar) mashinosozlik, metallurgiya , yengil va kimyo sanoati , qurilish va kommunal xujalikda keng qo’llaniladi. shaxta tipidagi pech- quvvati 3000-4000 kw, ishchi harorati 1500 k ga teng bo’lgan yuqori qismida maxsus mexanizm yoki kutarish krani yordamida ochiladigan qalpoqga ega bo’lgan va ishchi kamerasi yer tubiga joylashtirilgan pechni ifodalaydi. pechning asosiy ekspluatatsion kamchiligi maxsulotni yuklash va tushirish qiyinchiligi. 11-rasm: shaxta pechi prinsipial sxemasi 3. tajriba qurilmasini tuzilishi: eksperimental (tavsiflarni) harakteristikalarni olish uchun (ma‘lumotlarni) sxemada va qurilmada kerakli qushish ishlarini bajarish kerak. elektr pechini asosiy yuklamasi nixrom spirali ko’rinishidagi qizitish elementidan iborat. elektr pechini ish rejimi va energetik ko’rsatkichlari qalpog’ini xar xil oraliq holatidan va uh = 220 v tarmoq kuchlanish chegaralarini o’zgartirishdan yaratiladi. 4 . topshiriq. 1. qarshilik elektr pechini konstruksiyasi va texnologik …

3 / 6

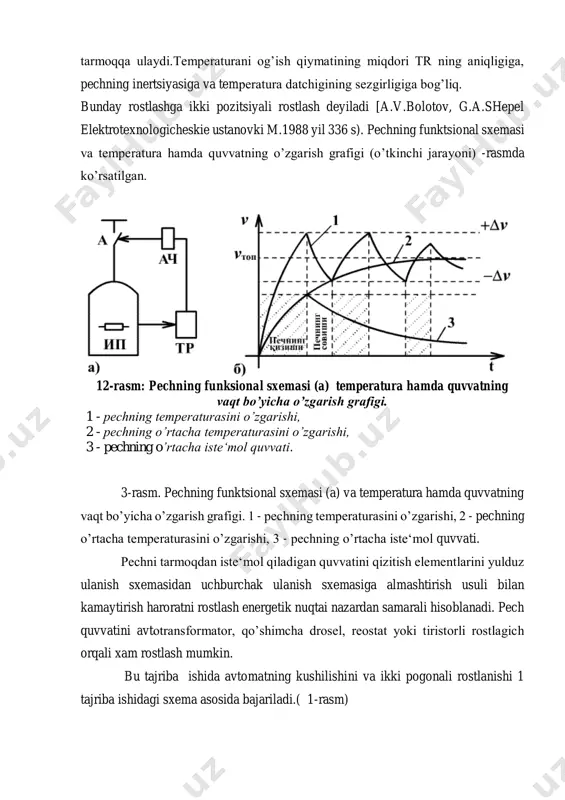

atish cho’lg’ami (ach) ga mos signalni o’zatadi. pechning temperaturasi gacha o’zgaradi va tr pechni tarmoqdan o’zadi. bu yerda haroratinini berilgan qiymatdan og’ishi, xatolik. issiqlikni qizdirilayotgan jismga singishi va atrof muhitga tarqashi xisobiga pech kamerasidagi issiqlik ma‘lum vaqtdan keyin gacha kamayadi va tr yana pechni tarmoqqa ulaydi.temperaturani og’ish qiymatining miqdori tr ning aniqligiga, pechning inertsiyasiga va temperatura datchigining sezgirligiga bog’liq. bunday rostlashga ikki pozitsiyali rostlash deyiladi [a.v.bolotov, g.a.shepel elektrotexnologicheskie ustanovki m.1988 yil 336 s). pechning funktsional sxemasi va temperatura hamda quvvatning o’zgarish grafigi (o’tkinchi jarayoni) -rasmda ko’rsatilgan. 12-rasm: pechning funksional sxemasi (a) temperatura hamda quvvatning vaqt bo’yicha o’zgarish grafigi. 1 - pechning temperaturasini o’zgarishi, 2 - pechning o’rtacha temperaturasini o’zgarishi, 3 - pechning o’rtacha iste‘mol quvvati. 3-rasm. pechning funktsional sxemasi (a) va temperatura hamda quvvatning vaqt bo’yicha o’zgarish grafigi. 1 - pechning temperaturasini o’zgarishi, 2 - pechning o’rtacha temperaturasini o’zgarishi, 3 - pechning o’rtacha iste‘mol quvvati. pechni tarmoqdan iste‘mol qiladigan quvvatini …

4 / 6

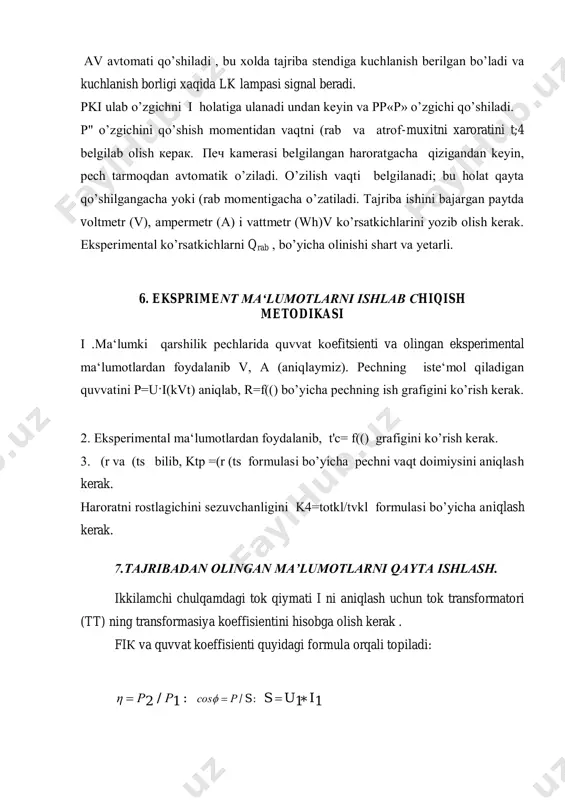

amerasi belgilangan haroratgacha qizigandan keyin, pech tarmoqdan avtomatik o’ziladi. o’zilish vaqti belgilanadi; bu holat qayta qo’shilgangacha yoki (rab momentigacha o’zatiladi. tajriba ishini bajargan paytda voltmetr (v), ampermetr (a) i vattmetr (wh)v ko’rsatkichlarini yozib olish kerak. eksperimental ko’rsatkichlarni qrab , bo’yicha olinishi shart va yetarli. 6. ekspriment ma‘lumotlarni ishlab chiqish metodikasi i .ma‘lumki qarshilik pechlarida quvvat koefitsienti va olingan eksperimental ma‘lumotlardan foydalanib v, a (aniqlaymiz). pechning iste‘mol qiladigan quvvatini p=u·i(kvt) aniqlab, r=f(() bo’yicha pechning ish grafigini ko’rish kerak. 2. eksperimental ma‘lumotlardan foydalanib, t'c= f(() grafigini ko’rish kerak. 3. (r va (ts bilib, ktp =(r (ts formulasi bo’yicha pechni vaqt doimiysini aniqlash kerak. haroratni rostlagichini sezuvchanligini k4=totkl/tvkl formulasi bo’yicha aniqlash kerak. 7.tajribadan olingan ma’lumotlarni qayta ishlash. ikkilamchi chulqamdagi tok qiymati i ni aniqlash uchun tok transformatori (tt) ning transformasiya koeffisientini hisobga olish kerak . fiк va quvvat koeffisienti quyidagi formula orqali topiladi: :1р/2рη  :/ sрсоs  1i*1us  u1 v i1 …

5 / 6
