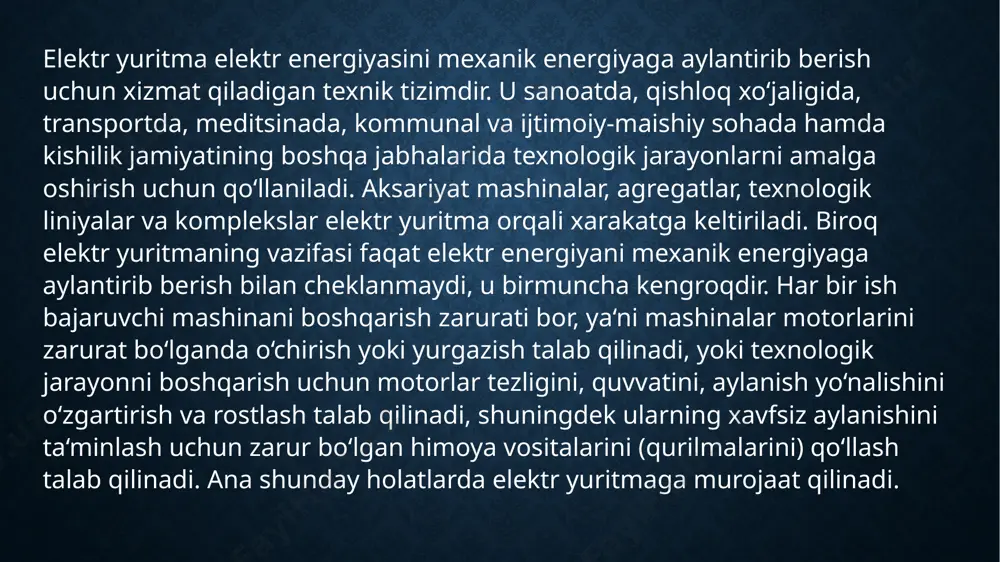

andijon mashinasozlik instituti elektrotrexnika fakulteti eee yo`nalishi k-91-21 grux talabasi abdiraimov shaxbozning emt va kompleks boshqarish fanidan tayyorlagan taqdimoti andijon mashinasozlik instituti elektrotrexnika fakulteti eee yo`nalishi k-91-21 grux talabasi abdiraimov shaxbozning emt va kompleks boshqarish fanidan tayyorlagan taqdimoti reja: 1. elektr yuritmaning qo‘llanilish maqsadi va vazifalari 2. o‘zgarmas tok motorli rostlanuvchi elektr yuritmalar. mustaqil qo‘zg‘atishli, o‘zgarmas tok motorlarining elektrmexanik xarakteristikalari. 3. tiristorli o‘zgartgich – o‘zgarmas tok motori tizimi bo‘yicha elektr yuritmalar 4.keng impulsli rostlanadigan o‘zgarmas tok elektr yuritmalari. 5.xulosa. tezligi rostlanadigan ventilyator elektr yuritmasida energiyadan samarali foydalanish imkoniyatlari. elektr yuritma elektr energiyasini mexanik energiyaga aylantirib berish uchun xizmat qiladigan texnik tizimdir. u sanoatda, qishloq xo‘jaligida, transportda, meditsinada, kommunal va ijtimoiy-maishiy sohada hamda kishilik jamiyatining boshqa jabhalarida texnologik jarayonlarni amalga oshirish uchun qo‘llaniladi. aksariyat mashinalar, agregatlar, texnologik liniyalar va komplekslar elektr yuritma orqali xarakatga keltiriladi. biroq elektr yuritmaning vazifasi faqat elektr energiyani mexanik energiyaga aylantirib berish bilan cheklanmaydi, u birmuncha kengroqdir. …

2 / 12

irish uchun kerak bo‘lgan mexanik energiyani elektr energiya orqali hosil qilish uchun asinxron motordan (m) foydalaniladi. biroq elektr yuritmaning tarkibi faqat motor bilan cheklanib qolmaydi. ventilyator ishlashi uchun motorni yoqish va o‘chirish talab qilinadi. boshqarishni bu vazifasi magnitli yuritgich km va boshqaruv 18 tugmalari orqali amalga oshiriladi. sv1 «yo‘q» tugmasini bosganimizda magnitli yuritgich km cholg‘ami tarmoqdan energiya olib yuritgichning asosiy kuch kontaktalarini ishga tushirish orqali motorni elektr energiyasi tarmog‘iga ulaydi. o‘zining normal ochiq (n.o.) blok kontakti bilan (km) yuritgich «yo‘q» tugmasini shuntlaydi va tugma qo‘yib yuborilganda ham bu blok-kontakt yopiq holatda qolib motorga elektr energiyasini otishini ta‘minlab beradi. motorni o‘chirish magnitli yuritgich km cholgamiga berilayotgan energiya ta‘minotini uzuvchi sb2 «o‘ch» tugmasini bosish bilan amalga oshiriladi. o‘zgarmas tok motorlari odatiy ravishda rostlanuvchi elektr yuritmaning asosi bo‘lib kelgan va texnikaning barcha jabhalarida keng qo‘llaniladi. o‘zgarmas tok motorlari mustaqil, ketma – ket va aralash qo‘zg‘atishli bo‘lishlari mumkin. qo‘zg‘atish sxemasiga qarab motorlarning elektrmexanik xarakteristikalari …

3 / 12

rmashina agregatidan oladi, hozirgi kunda ma’naviy eskirgan hisobladi va muhim jihozlarda ishlatilmaydi. bu tizim faqatgina mobil jihozlar va qurilmalarda qo‘llanilmoqda (masalan, ekskavatorlar). o‘zgarmas tok motori rostlanadigan yuritmaning asosiy tizimi tiristorli o‘zgartgich – o‘zgarmas tok motori bo‘lib qolmoqda. bu tizimning asosiy sxemalari 5.10 - rasmda keltirilgan. tiristorli o‘zgartgichlar sxemasi asosiy elementi yarim boshqariluvchi, yarim o‘tkazgichli asbob – tiristor hisoblanadi. tiristorning yoqilishi boshqaruv tizimi bilan nazorat qilinadi, ya’ni tiristorning boshqaruvchi elektrodiga ochuvchi impuls berilganda u ochiladi va impuls olingandan so‘ng ochiq qoladi. tiristor anod – katod kuchlanish qutbi o‘zgargandan keyin va tok nolgacha tushgandan keyin yopiladi. tiristorlarni zanjirni boshqarish bo‘yicha yopish mumkin emas. shuning uchun ular yarim boshqariluvchi deyiladi. kuch o‘zgartirgich texnikasining rivojlanishi, avvalambor himoyalangan zatvorli tranzistorlarning (igbt – himoyalangan zatvorli qo‘shqutbli tranzistorlar) rivojlanishi o‘zgarmas kuchlanish manbalarini rostlashning keng imkoniyatlarini yaratdi. ular esa o‘zgarmas tok elektr yuritmalarida keng ko‘lamda ishlatilmoqda. igbt – tranzistorlarning asosiy afzalliklari: kuch zanjirining yuqori parametrlari (kuchlanish 1500 v …

4 / 12

ishlaydi, bu esa ortiqcha energiya sarfini kamaytiradi va samaradorlikni oshiradi. shuningdek, bunday tizimlar uskunalarning xizmat muddatini uzaytiradi va atrof-muhitga salbiy ta'sirni kamaytiradi. foydalanilgan adabiyotlar p. a. vesnin, "elektr yuritmalari nazariyasi"v. i. ivanov, "energiyani tejash texnologiyalari va avtomatik boshqaruv tizimlari""variable speed drive applications" (international energy agency) image2.png image3.png image4.png image5.png /docprops/thumbnail.jpeg
