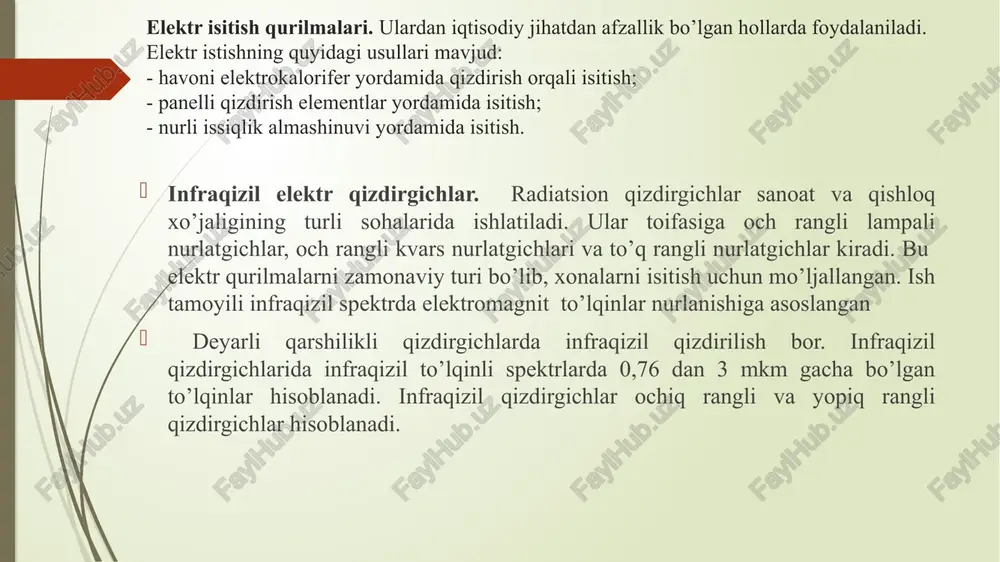

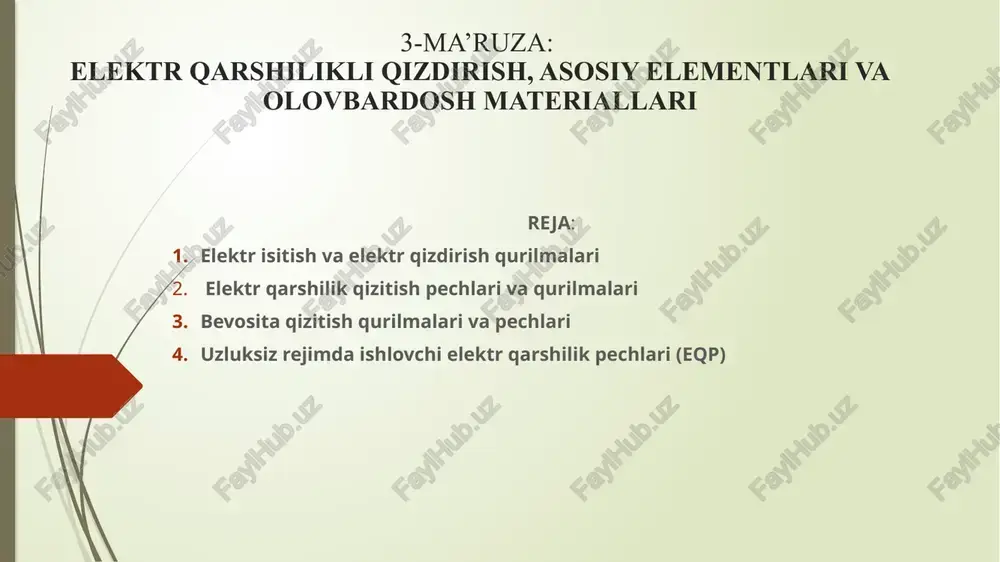

3-ma’ruza: elektr qarshilik qizdirish, asosiy elementlari va olovbardosh materiallar 3-ma’ruza: elektr qarshilikli qizdirish, asosiy elementlari va olovbardosh materiallari reja: elektr isitish va elektr qizdirish qurilmalari elektr qarshilik qizitish pechlari va qurilmalari bevosita qizitish qurilmalari va pechlari uzluksiz rejimda ishlovchi elektr qarshilik pechlari (eqp) bunday qurilmalar toifasiga elektrokaloriferlar, radiatsion qizdirgichlar, elektr quritgichlar, elektr isitish qurilmalari, shuningdek, trubalarni beton va yer satxini qizdirish qurilmalari kiradi. qurilmalar sinfining ko’pligi ular tomondan bajariladigan texnologik jarayonlarning turli tumanligidan dalolat beradi. elektrokalorifer – qizdirish element va ventilyatordan iborat bo’lgan qizdirish qurilmasidir. asosiy parametrlari - quvvati 10 - 60 kw; solishtirma yuza quvvati 1 10 w/sm2; kuchlanishi - 127, 220, 380 v; ishchi harorati 100 - 500 0c; havo tezligi 5 20 m/s. elektr isitish qurilmalari. ulardan iqtisodiy jihatdan afzallik bo’lgan hollarda foydalaniladi. elektr istishning quyidagi usullari mavjud: - havoni elektrokalorifer yordamida qizdirish orqali isitish; - panelli qizdirish elementlar yordamida isitish; - nurli issiqlik almashinuvi yordamida isitish. …

2 / 11

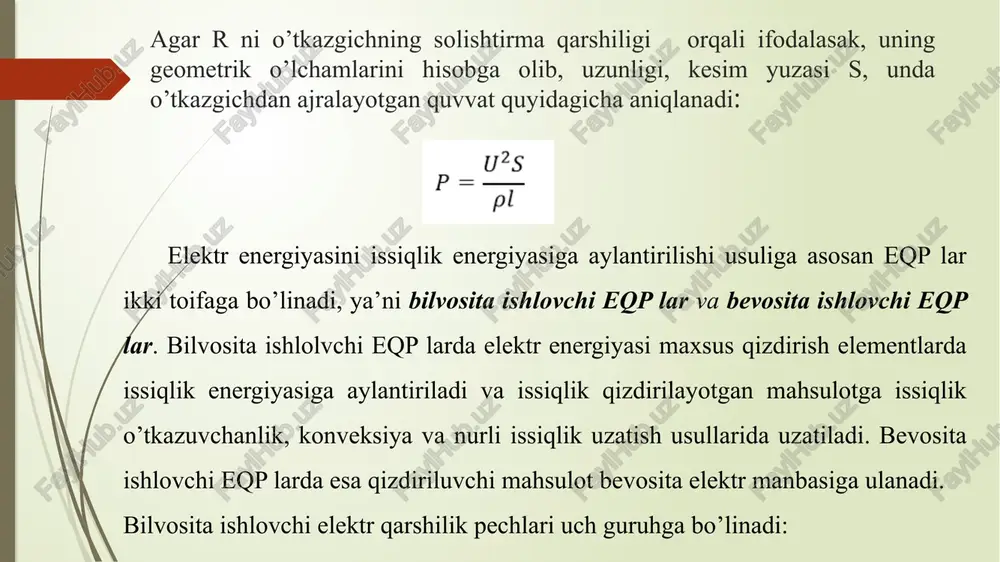

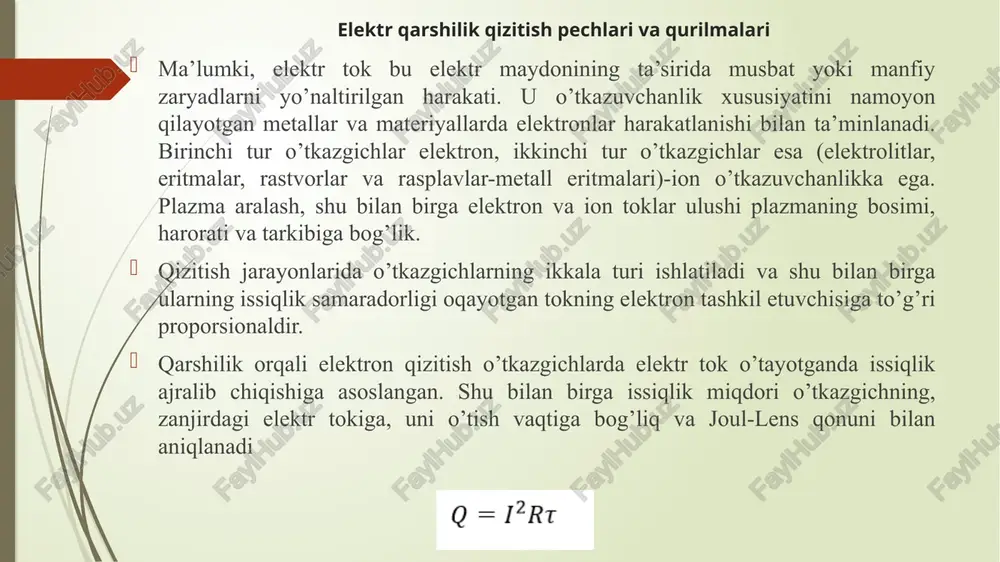

onining ta’sirida musbat yoki manfiy zaryadlarni yo’naltirilgan harakati. u o’tkazuvchanlik xususiyatini namoyon qilayotgan metallar va materiyallarda elektronlar harakatlanishi bilan ta’minlanadi. birinchi tur o’tkazgichlar elektron, ikkinchi tur o’tkazgichlar esa (elektrolitlar, eritmalar, rastvorlar va rasplavlar-metall eritmalari)-ion o’tkazuvchanlikka ega. plazma aralash, shu bilan birga elektron va ion toklar ulushi plazmaning bosimi, harorati va tarkibiga bog’lik. qizitish jarayonlarida o’tkazgichlarning ikkala turi ishlatiladi va shu bilan birga ularning issiqlik samaradorligi oqayotgan tokning elektron tashkil etuvchisiga to’g’ri proporsionaldir. qarshilik orqali elektron qizitish o’tkazgichlarda elektr tok o’tayotganda issiqlik ajralib chiqishiga asoslangan. shu bilan birga issiqlik miqdori o’tkazgichning, zanjirdagi elektr tokiga, uni o’tish vaqtiga bog’liq va joul-lens qonuni bilan aniqlanadi agar r ni o’tkazgichning solishtirma qarshiligi orqali ifodalasak, uning geometrik o’lchamlarini hisobga olib, uzunligi, kesim yuzasi s, unda o’tkazgichdan ajralayotgan quvvat quyidagicha aniqlanadi: elektr energiyasini issiqlik energiyasiga aylantirilishi usuliga asosan eqp lar ikki toifaga bo’linadi, ya’ni bilvosita ishlovchi eqp lar va bevosita ishlovchi eqp lar. bilvosita ishlolvchi eqp …

3 / 11

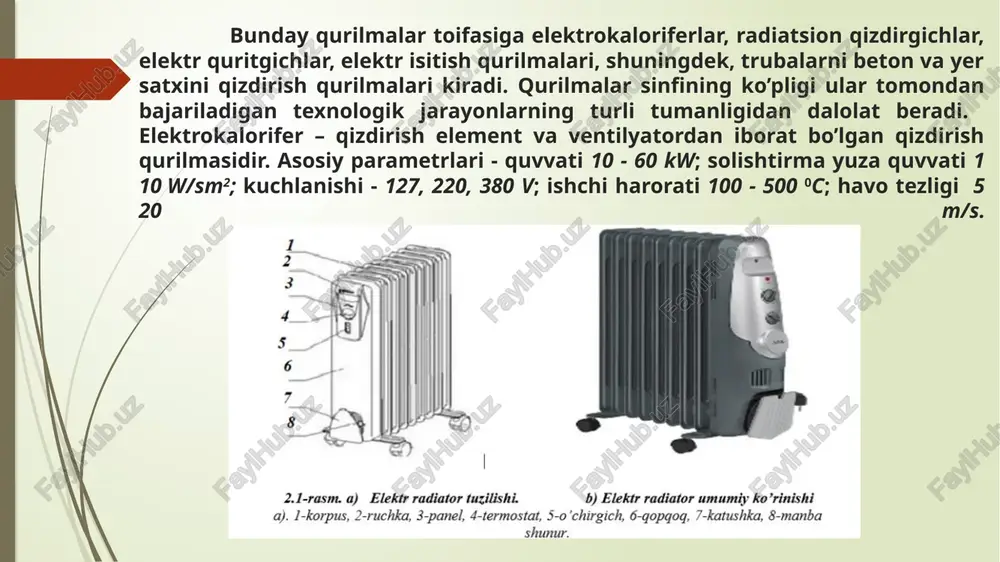

ga boʼlish mumkin: 1) mahsulotlarni termik va termokimyoviy qayta ishlash uchun moʼljallangan termik pechlar. 2) oson eruvchi metallar va qotishmalarni eritish uchun moʼljallangan eritish pechlari. 3) quritish pechlari. bevosita qizitish qurilmalari va pechlari. bevosita ishlovchi pechlarda muhsulot, masalan metall sterjen ikkala tomondan siqish moslamasiga o’rnatiladi va u sterjendan tok oqib unga issiqlik chiqaradi. natijada mahsulot kerakli haroratgacha qizdiriladi. ushbu qurilmalarning sasosiy elektr jihozlari pasaytiruvchi transformatorlar, kontaktni siqish mexanizmlari, qizdirish jarayonini avtomatik boshqarish qurilmalari. bevosita qurilmalarning quvvati 2000 kva, kuchlanish 380 v, 1000 v va undan yuqori. bevosita qizitish, issiqlik bevosita qizdirilayotgan qismida elektr toki oqayotgan taqdirda ajraladi. davriy holatda ishlovchi elektr qarshilik pechlari. e’tiboringiz uchun rahmat!!! image1.jpeg image2.png image3.png image4.png image5.jpeg image6.jpeg image7.png image8.jpeg image9.emf poy at *® payee 2.1-rasm. a) elektr radiator tuzilishi. b) elektr radiator umumiy ko’rinishi aq). 1-korpus, 2-ruchka, 3-panel, 4-termostat, 5-o'chirgich, 6-gopqoq, 7-katushka, 8-manba vehi q=lrt u’s pl 2.5-rasm. bevosita qizdirish pechining prinspial sxemasi l-suy bilan …

4 / 11

yon devorlariga o’rnatilgan. qizdirish elementlari elektr energiyasi manbasiga egiluvchan kabel va shtepsel ajratgichlari y ordamida ulanadi. mahsulot va “qalpoq” ko’tarish kranlari yordamida stendga yuklanadi va tushiriladi. issiqlik energiyasidan foydalanish effektivligi va ishlab chiqaruvchanligini oshirish maq sadida 2-3 stenddagi mahsulotga issiqlik ishlovi berish uchun bitta “ qalpoq“ dan foydalaniladi (birinchi stenddagi mahsulot qizdirib bo’lingach, “qalpoq“ kran yordamida ikkinchi va so’ngra uchinchi stendga olib o’rnatiladi, bunda mahsulotni sovutish jarayoni mufel ichida davom ettiriladi va oqibatda bor yo’g’i mufel va qalpoqda yig’ilgan va 10 - 15 % ni tashkil qilgan miqdordagi issiqlik energiyasi yo’qolishiga erishiladi. bunday eqp larning ishchi harorati 350 o c dan 1250 o c gachani tashkil etadi. misol uchun, 1,5 x 2,0 x 6,0 m kattalikdagi va massasi 100 tonna bo’lgan mahsulotni qizdirish pechining quvvati 570 kw ni tashkil etsa, bundan 500 kw “qalpoq” quvvatini, 70 kw stend quvvatini tashkil etadi. /docprops/thumbnail.jpeg
