1403954698_49308.doc t d di l r i u u д д uct + × + = д r x t t 2 2 , r x kt kt , ä r r x p p ' , ' r x t t ' , ' u f ä u 1 2 2 1 2 1 1 2 1 ) ( r i r i r i × = = × 2 1 1 2 2 1 1 k r r i i r = ÷ ÷ ø ö ç ç è æ = k i i = 2 1 r ' 1 x r p ' , ' 1 x p ' 0 ä = r 2 2 2 2 x r u i + = f 3 2 2 i r × 2 ä ä 2 2 3 3 i u r i = ) ( 3 ä 2 …

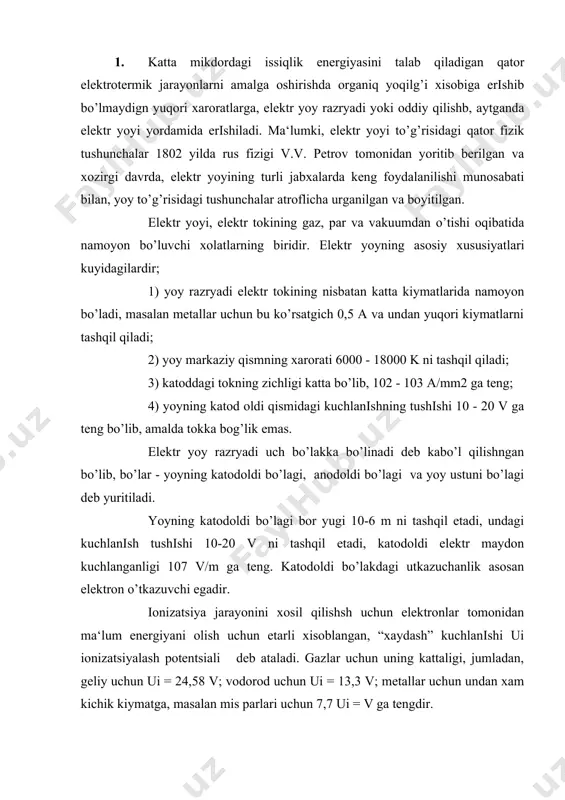

i bo’lagi bor yugi 10-6 m ni tashqil etadi, undagi kuchlanish tushishi 10-20 v ni tashqil etadi, katodoldi elektr maydon kuchlanganligi 107 v/m ga teng. katodoldi bo’lakdagi utkazuchanlik asosan elektron o’tkazuvchi egadir. ionizatsiya jarayonini xosil qilishsh uchun elektronlar tomonidan ma‘lum energiyani olish uchun etarli xisoblangan, “xaydash” kuchlanishi ui ionizatsiyalash potentsiali deb ataladi. gazlar uchun uning kattaligi, jumladan, geliy uchun ui = 24,58 v; vodorod uchun ui = 13,3 v; metallar uchun undan xam kichik kiymatga, masalan mis parlari uchun 7,7 ui = v ga tengdir. elektr yoyining uchchala bo’lagida xam yoy razryadi shu muxitni ionizatsiyalash va deionizatsiyalash jarayonlari oqibatida namoyon bo’ladi. agar elektr yoyining katodoldi bo’lagida ionizatsiyalash elektronlar emissiyasi oqibatida amalga oshsa, yoy ustunida esa zaryadlangan zarrachalar energiyasi juda kichikligi oqibatida ionlar va elektronlarning xarakatlanishi asosan issiqlik ionizatsiyasi ta‘sirida amalga oshiriladi. bunda ko’plab ikki atomli gazlar ionizatsiyasi xaroratining 6*103 k mikdorida boshlansa, metallar parlari nisbatan kichikrok, ya‘ni 3000 - 4000 …

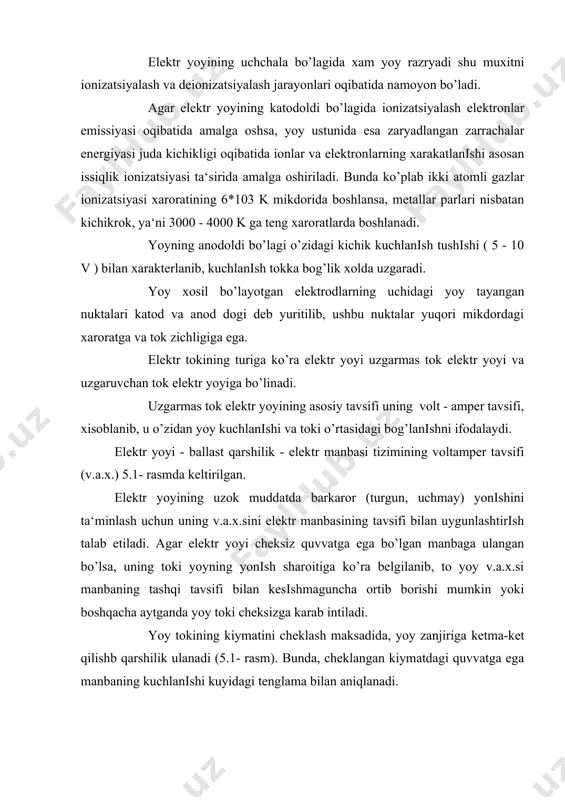

i bilan uygunlashtirish talab etiladi. agar elektr yoyi cheksiz quvvatga ega bo’lgan manbaga ulangan bo’lsa, uning toki yoyning yonish sharoitiga ko’ra belgilanib, to yoy v.a.x.si manbaning tashqi tavsifi bilan kesishmaguncha ortib borishi mumkin yoki boshqacha aytganda yoy toki cheksizga karab intiladi. yoy tokining kiymatini cheklash maksadida, yoy zanjiriga ketma-ket qilishb qarshilik ulanadi (5.1- rasm). bunda, cheklangan kiymatdagi quvvatga ega manbaning kuchlanishi kuyidagi tenglama bilan aniqlanadi. [v] (1) bu erda ud - yoydagi kuchlanishi, v; id - yoy toki, a; r - qarshilik, om; l - induktivlik, gn. (uist-id(r) to’g’ri chizigi v.a.x. ni a va v nuktalarda kesib o’tadi. ushbu nuktalardagi toklar kiymati ia va ib larga to’g’ri keladi. v.a.x. ning a nuktadan chap tomoni yoyni batamom uchirish zonasi, tavsifning a va v nuktalari o’rtasidagi qismi - yoyning yonish zonasi va v nuktadan ungdagi qismi - yoy tokini cheklash zonasi xisoblanadi. yoy, tokning ib kiymatidagina barkaror yonishi mumkin, a nuktada tokning …

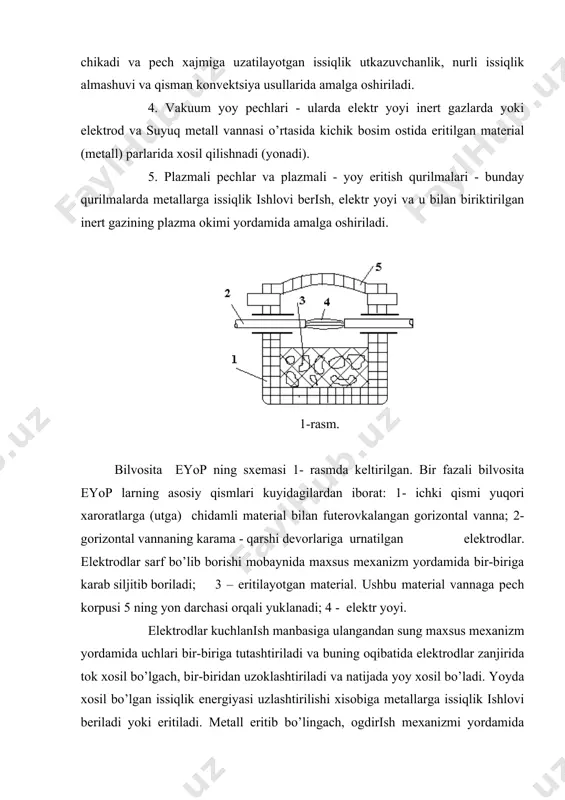

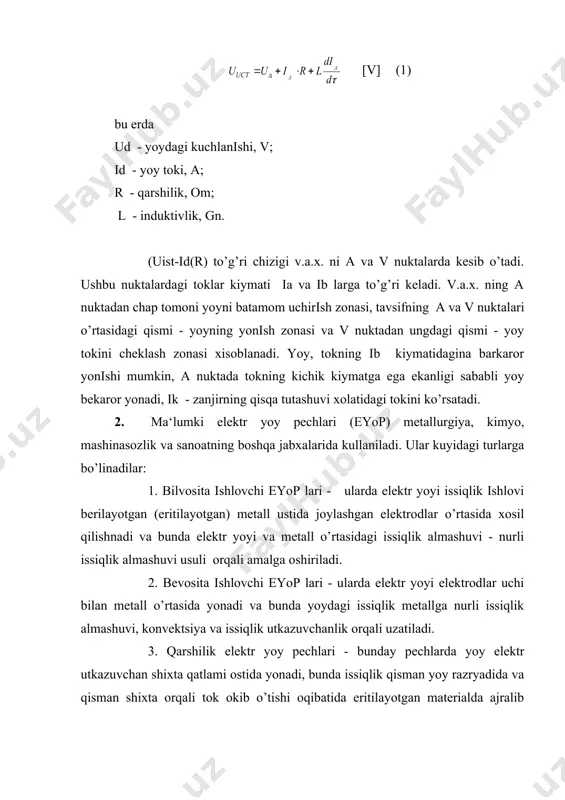

eritilayotgan materialda ajralib chikadi va pech xajmiga uzatilayotgan issiqlik utkazuvchanlik, nurli issiqlik almashuvi va qisman konvektsiya usullarida amalga oshiriladi. 4. vakuum yoy pechlari - ularda elektr yoyi inert gazlarda yoki elektrod va suyuq metall vannasi o’rtasida kichik bosim ostida eritilgan material (metall) parlarida xosil qilishnadi (yonadi). 5. plazmali pechlar va plazmali - yoy eritish qurilmalari - bunday qurilmalarda metallarga issiqlik ishlovi berish, elektr yoyi va u bilan biriktirilgan inert gazining plazma okimi yordamida amalga oshiriladi. 1-rasm. bilvosita eyop ning sxemasi 1- rasmda keltirilgan. bir fazali bilvosita eyop larning asosiy qismlari kuyidagilardan iborat: 1- ichki qismi yuqori xaroratlarga (utga) chidamli material bilan futerovkalangan gorizontal vanna; 2-gorizontal vannaning karama - qarshi devorlariga urnatilgan elektrodlar. elektrodlar sarf bo’lib borishi mobaynida maxsus mexanizm yordamida bir-biriga karab siljitib boriladi; 3 – eritilayotgan material. ushbu material vannaga pech korpusi 5 ning yon darchasi orqali yuklanadi; 4 - elektr yoyi. elektrodlar kuchlanish manbasiga ulangandan sung maxsus mexanizm …

an bo’lib, bunday pechlarda grafitlashtirilgan elektrodlar kullaniladi. bevosita eyop lar asosan keyinchalik prokat tsexlarida kuyma yombi olish uchun mo’ljallangan po’lat eritish uchun belgilangan. shuningdek, olingan po’lat maxsuloti mashinasozlik zavodlarida fasonli kuyish orqali metallurgik xom ashyo olish uchun ishlatiladi. 3. bevosita eyop larining to’zilishi va ishlash printsipini po’lat eritish yoy pechlari misolida ko’ramiz. po’lat eritish yoy pechi (peyop)ning sxemasi 5.2-rasmda keltirilgan. 2-rasm. pechning to’zilishi : 1 - po’lat kojux; 2 - yuqori xaroratga ( utga) chidamli futerovka; elektrodlar - 4 o’tadigan pechning svod qismi-3 ; 5-elektrodlarni kutarish mexanizmi; 6 - elektr yoyi. peyop lari, shuningdek, metallni kimyoviy tarkibini rostlashga mo’ljallangan elektromagnit usulda korishtirish qurilmasi, eritmani tukish uchun mo’ljallangan pechni ogdirish mexanizmi, pech svodi (qopkogi) ni kutarish va burish xamda elektrodlarni uzatish va kutarish mexanizmlari bilan ta‘minlangan. elektrotexnik po’latni eritish jarayoni kuyidagi jarayonlar ketma - ketligidan iborat: - metallom (ruda, skrap) ni eritish; - korishmani turli kushilma va gazlardan tozalash; - metall …
