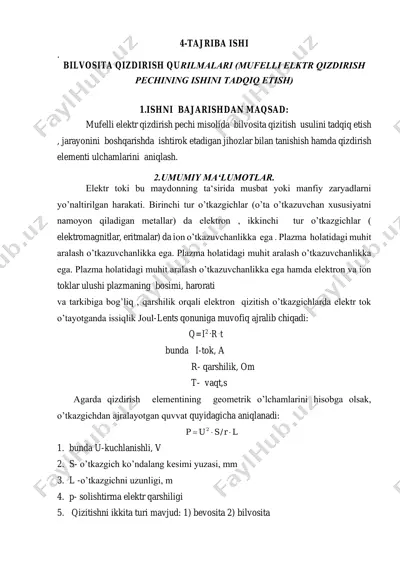

4-tajriba ishi . bilvosita qizdirish qurilmalari (mufеlli elktr qizdirish pеchining ishini tadqiq etish) 1.ishni bajarishdan maqsad: mufelli elektr qizdirish pechi misolida bilvosita qizitish usulini tadqiq etish , jarayonini boshqarishda ishtirok etadigan jihozlar bilan tanishish hamda qizdirish elementi ulchamlarini aniqlash. 2.umumiy ma‘lumotlar. elektr toki bu maydonning ta‘sirida musbat yoki manfiy zaryadlarni yo’naltirilgan harakati. birinchi tur o’tkazgichlar (o’ta o’tkazuvchan xususiyatni namoyon qiladigan metallar) da elektron , ikkinchi tur o’tkazgichlar ( elektromagnitlar, eritmalar) da ion o’tkazuvchanlikka ega . plazma holatidagi muhit aralash o’tkazuvchanlikka ega. plazma holatidagi muhit aralash o’tkazuvchanlikka ega. plazma holatidagi muhit aralash o’tkazuvchanlikka ega hamda elektron va ion toklar ulushi plazmaning bosimi, harorati va tarkibiga bog’liq , qarshilik orqali elektron qizitish o’tkazgichlarda elektr tok o’tayotganda issiqlik joul-lents qonuniga muvofiq ajralib chiqadi: q=i2·r·t bunda i-tok, a r- qarshilik, om t- vaqt,s agarda qizdirish elementining geometrik o’lchamlarini hisobga olsak, o’tkazgichdan ajralayotgan quvvat quyidagicha aniqlanadi: lrsup = /2 1. bunda u-kuchlanishli, v 2. s- …

2 / 7

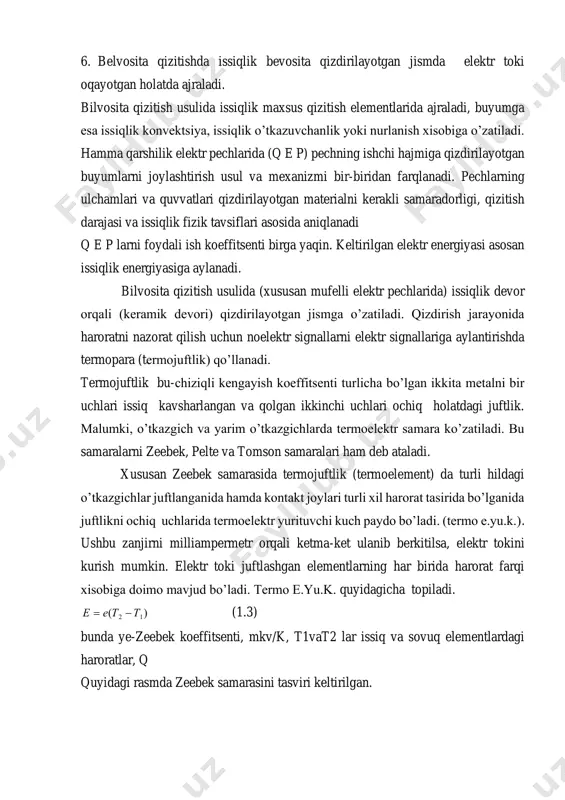

ish koeffitsenti birga yaqin. keltirilgan elektr energiyasi asosan issiqlik energiyasiga aylanadi. bilvosita qizitish usulida (xususan mufelli elektr pechlarida) issiqlik devor orqali (keramik devori) qizdirilayotgan jismga o’zatiladi. qizdirish jarayonida haroratni nazorat qilish uchun noelektr signallarni elektr signallariga aylantirishda termopara (termojuftlik) qo’llanadi. termojuftlik bu-chiziqli kengayish koeffitsenti turlicha bo’lgan ikkita metalni bir uchlari issiq kavsharlangan va qolgan ikkinchi uchlari ochiq holatdagi juftlik. malumki, o’tkazgich va yarim o’tkazgichlarda termoelektr samara ko’zatiladi. bu samaralarni zeebek, pelte va tomson samaralari ham deb ataladi. xususan zeebek samarasida termojuftlik (termoelement) da turli hildagi o’tkazgichlar juftlanganida hamda kontakt joylari turli xil harorat tasirida bo’lganida juftlikni ochiq uchlarida termoelektr yurituvchi kuch paydo bo’ladi. (termo e.yu.k.). ushbu zanjirni milliampermetr orqali ketma-ket ulanib berkitilsa, elektr tokini kurish mumkin. elektr toki juftlashgan elementlarning har birida harorat farqi xisobiga doimo mavjud bo’ladi. termo e.yu.k. quyidagicha topiladi. )( 12 ттее −= (1.3) bunda ye-zeebek koeffitsenti, mkv/k, t1vat2 lar issiq va sovuq elementlardagi haroratlar, q quyidagi …

3 / 7

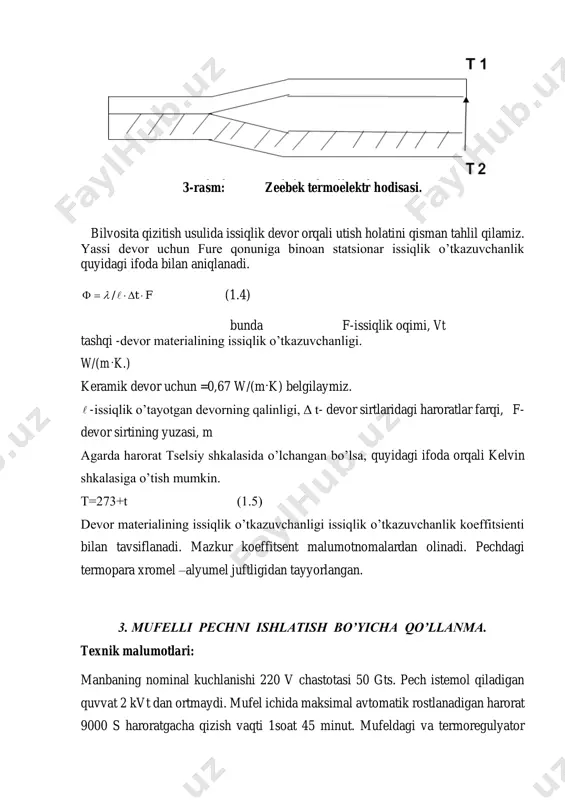

ssiqlik o’tkazuvchanlik koeffitsienti bilan tavsiflanadi. mazkur koeffitsent malumotnomalardan olinadi. pechdagi termopara xromel –alyumel juftligidan tayyorlangan. 3. mufеlli pеchni ishlatish bo’yicha qo’llanma. texnik malumotlari: manbaning nominal kuchlanishi 220 v chastotasi 50 gts. pech istemol qiladigan quvvat 2 kvt dan ortmaydi. mufel ichida maksimal avtomatik rostlanadigan harorat 9000 s haroratgacha qizish vaqti 1soat 45 minut. mufeldagi va termoregulyator almashinib ulagichi aniqlangan haroratlar o’rtasidagi farq 500 s. pechni gabarit (chiziqli) ulchamlari: 611x613x589 mm. pech mufeli ichki ulchamlari: diametri 110 mm, chuqurligi 225 mm. pechning og’irligi 46 kg. 4.pеchni tuzilishi va laboratoriyа ishini bajarish. pech mufeli keramik tsilindr ko’rinishida tayyorlangan bo’lib uning tashqi yuzasiga qizitgich nixrom sim (p=10-1,1 mk om·m) nixromning x20n80 markasi uchun o’ralgan. mufel keramika bilan futerlangan (qoplangan) eshik yordamida yopiladi. eshik ikkita: pastki va yuqorigi holatlarda fiksatsiyalanadigan muvozanatlovchi yuklar bilan taminlangan. mufelda haroratni rostlash, nazorat qilish va berilgan darajada saqlash elektron termoregulyator orqali amalga oshiriladi. termoregulyator alohida blok ko’rinishida pech g’ilofini …

4 / 7

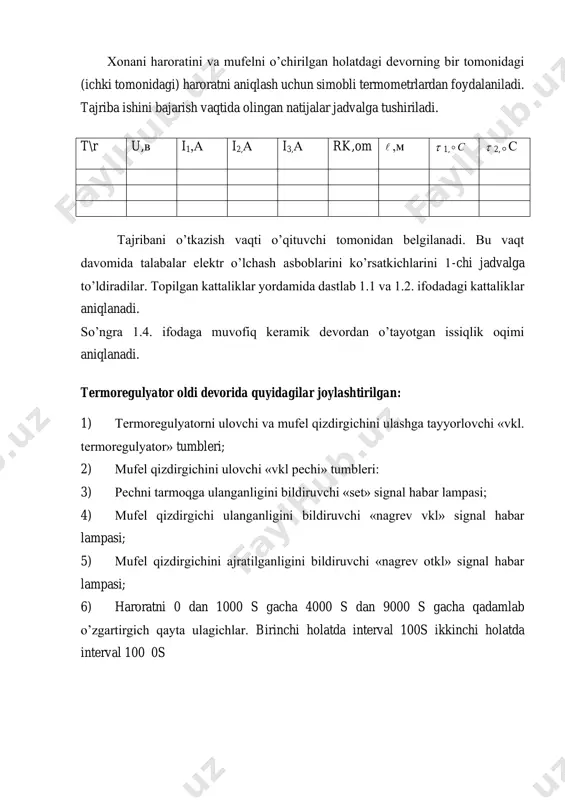

3,а rk,om  ,м  1, с  2,с tajribani o’tkazish vaqti o’qituvchi tomonidan belgilanadi. bu vaqt davomida talabalar elektr o’lchash asboblarini ko’rsatkichlarini 1-chi jadvalga to’ldiradilar. topilgan kattaliklar yordamida dastlab 1.1 va 1.2. ifodadagi kattaliklar aniqlanadi. so’ngra 1.4. ifodaga muvofiq keramik devordan o’tayotgan issiqlik oqimi aniqlanadi. termoregulyator oldi devorida quyidagilar joylashtirilgan: 1) termoregulyatorni ulovchi va mufel qizdirgichini ulashga tayyorlovchi «vkl. termoregulyator» tumbleri; 2) mufel qizdirgichini ulovchi «vkl pechi» tumbleri: 3) pechni tarmoqga ulanganligini bildiruvchi «set» signal habar lampasi; 4) mufel qizdirgichi ulanganligini bildiruvchi «nagrev vkl» signal habar lampasi; 5) mufel qizdirgichini ajratilganligini bildiruvchi «nagrev otkl» signal habar lampasi; 6) haroratni 0 dan 1000 s gacha 4000 s dan 9000 s gacha qadamlab o’zgartirgich qayta ulagichlar. birinchi holatda interval 100s ikkinchi holatda interval 100 0s s i n o v s a v o l l a r i 1s. qarshilik qizitish pechlarida kechadigan fizik jarayonlarni tushuntiring. 2s. joul – lens …
