1 / 66

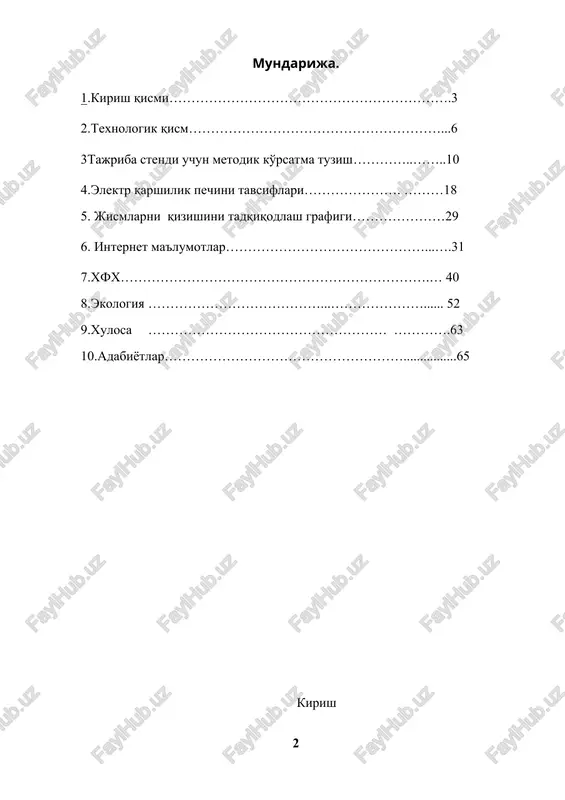

o'zbekiston respublikasi oliy va o'rta maxsus ta'lim elektr energiyani iqtisod qilishni ta'minlovchi qarshilik elektr pechi laboratoriya qurilmasini yaratish mundarija. 1.kirish qismi……………………………………………………….3 2.texnologik qism…………………………………………………...6 3tajriba stendi uchun metodik ko'rsatma tuzish…………..……..10 4.elektr qarshilik pechini tavsiflari…………………. ………18 5. jismlarni qizishini tadqiqodlash grafigi…………………29 6. internet ma'lumotlar………………………………………...….31 7.xfx…………………………………………………………….… 40 8.ekologiya …………………………………...…………………...... 52 9.xulosa ……………………………………………… ………….63 10.adabiyotlar………………………………………………................65 kirish insoniyatning ishlab chiqarish faoliyati va uy-ro'zg'or ehtiyojlari elektrotexnologik qurilmalar bilan tobora boyib bormoqda va bunday to'yinish faqatgina mazkur qurilmalarga bo'lgan ehtiyojning o'sishi bilangina asoslanib qolmasdan, balki uglevodorodli yoqilgi tannarxining ma'lum darajada oshishi, tashqi muhitni muhofaza qilish bo'yicha aniq choralar belgilash zaruriyati, chiqindisiz texnologiyalar yaratish kabilar bilan ham bog'likdir. elektr energiyasini iste'mol qilib, uni boshqa turdagi energiyaga aylantirish orqali va shu vaqtning o'zida texnologik jarayonlarni amalga oshirish uchun mo'ljallangan qurilmalar elektrotexnologik qurilmalar deyiladi. bunday qurilmalar murakkab to'zilishga ega bo'lib, ularning tarkibiga ishchi organ, ya'ni plazmotron, plazmali reaktor, elektron zambarak, yoy va ion agregatlarining elektrodlar tizimi va belgilangan ish rejimini …

2 / 66

likka hamda yuqori darajadagi izolyatsion xususiyatga ega bo'lish kabi yangi materiallar ishlab chiqish imkoniyatini beradi. har qanday qattiq yoki suyuq holatdagi elektr o'tkazuvchi materiallardan elektr toki o'tganida, bu materiallarni qizdirib issiqlik ajratib chiqaradi. joul – lents qonuni bo'yicha ajralib chiqayotgan issiqlik energiyasi quyidagi formula bilan aniqlanadi: , bu erda i – qattiq yoki suyuq holatdagi elektr toki o'tkazuvchi materialardan o'tayotgan tokning qiymati, a; r – elektr toki o'tkazayotgan materialning elektr qarshiligi, om; t – elektr toki o'tkazuvchi materialning elektr tarmog'iga ulanib turgan vaqti, soat. bunday usul bilan materiallarni qizdirish qarshilik usuli bilan qizdirish deyiladi. materialarni qarshilik usuli bilan qizdirish ikki turga bo'linadi: bevosita va bilvosita. bevosita usulda materiallar qizdirilganida, qizdirilayotgan materialdan o'tayotgan tok hosil qilgan issiqlik hisobiga o'sha material qiziydi. bilvosita usulda materialar qizdirilganida, alohida qizdiruvchi elementdan o'tayotgan tok hosil qilgan issiqlik energiya issiqlik o'tkazuvchanlik, konventsiya yoki nurlanish asosida qizdirilayotgan jismga uzatiladi va uni qizdiradi. elektr pechlarida yuqori haroratli zonalar …

3 / 66

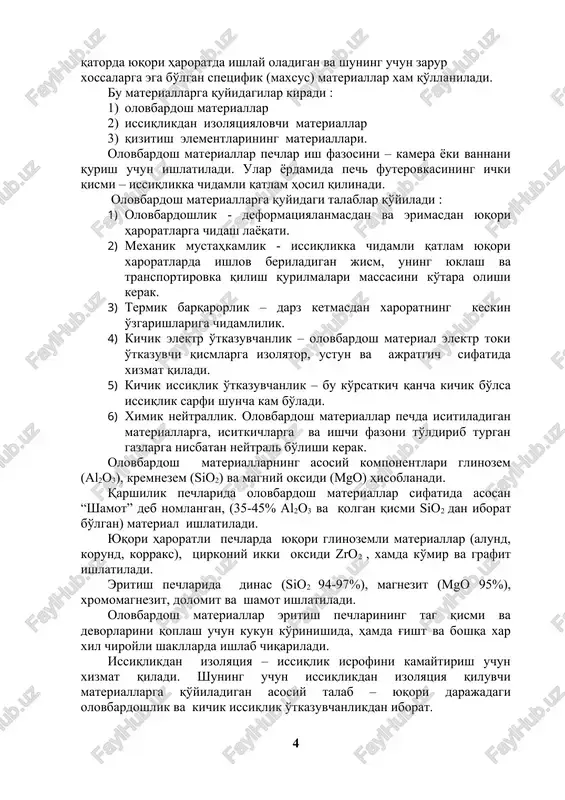

qori xaroratlarda ishlov beriladigan jism, uning yuklash va transportirovka qilish qurilmalari massasini ko'tara olishi kerak. 3) termik barqarorlik – darz ketmasdan xaroratning keskin o'zgarishlariga chidamlilik. 4) kichik elektr o'tkazuvchanlik – olovbardosh material elektr toki o'tkazuvchi qismlarga izolyator, ustun va ajratgich sifatida xizmat qiladi. 5) kichik issiqlik o'tkazuvchanlik – bu ko'rsatkich qancha kichik bo'lsa issiqlik sarfi shuncha kam bo'ladi. 6) ximik neytrallik. olovbardosh materiallar pechda isitiladigan materiallarga, isitkichlarga va ishchi fazoni to'ldirib turgan gazlarga nisbatan neytral bo'lishi kerak. olovbardosh materiallarning asosiy komponentlari glinozem (al2o3), kremnezem (sio2) va magniy oksidi (mgo) hisoblanadi. qarshilik pechlarida olovbardosh materiallar sifatida asosan “shamot” deb nomlangan, (35-45% al2o3 va qolgan qismi sio2 dan iborat bo'lgan) material ishlatiladi. yuqori haroratli pechlarda yuqori glinozemli materiallar (alund, korund, korraks), tsirkoniy ikki oksidi zro2 , xamda ko'mir va grafit ishlatiladi. eritish pechlarida dinas (sio2 94-97%), magnezit (mgo 95%), xromomagnezit, dolomit va shamot ishlatiladi. olovbardosh materiallar eritish pechlarining tag qismi va devorlarini …

4 / 66

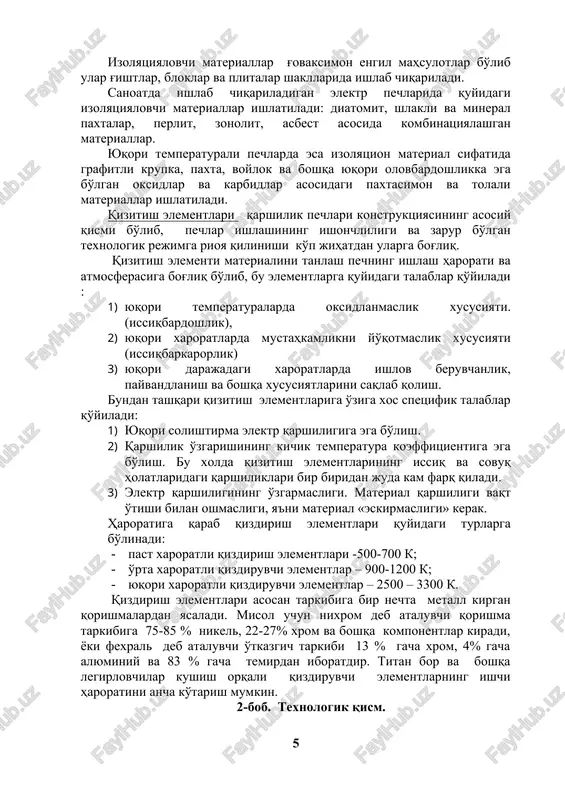

afitli krupka, paxta, voylok va boshqa yuqori olovbardoshlikka ega bo'lgan oksidlar va karbidlar asosidagi paxtasimon va tolali materiallar ishlatiladi. qizitish elementlari qarshilik pechlari konstruktsiyasining asosiy qismi bo'lib, pechlar ishlashining ishonchliligi va zarur bo'lgan texnologik rejimga rioya qilinishi ko'p jihatdan ularga bog'liq. qizitish elementi materialini tanlash pechning ishlash harorati va atmosferasiga bog'liq bo'lib, bu elementlarga quyidagi talablar qo'yiladi : 1) yuqori temperaturalarda oksidlanmaslik xususiyati. (issiqbardoshlik), 2) yuqori xaroratlarda mustahkamlikni yo'qotmaslik xususiyati (issiqbarkarorlik) 3) yuqori darajadagi xaroratlarda ishlov beruvchanlik, payvandlanish va boshqa xususiyatlarini saqlab qolish. bundan tashqari qizitish elementlariga o'ziga xos spetsifik talablar qo'yiladi: 1) yuqori solishtirma elektr qarshiligiga ega bo'lish. 2) qarshilik o'zgarishining kichik temperatura koeffitsientiga ega bo'lish. bu xolda qizitish elementlarining issiq va sovuq holatlaridagi qarshiliklari bir biridan juda kam farq qiladi. 3) elektr qarshiligining o'zgarmasligi. material qarshiligi vaqt o'tishi bilan oshmasligi, ya'ni material «eskirmasligi» kerak. haroratiga qarab qizdirish elementlari quyidagi turlarga bo'linadi: · past xaroratli qizdirish elementlari -500-700 k; …

5 / 66

tuzilishi xil-ma – xil bo'lsa ham, hamma turlari uchun zaruriy bo'lgan umumiy elementlari mavjuddir (1 – rasm). qep ning sirti odatda profillangan po'lat varaqdan yasalib, pechga yo'naltirilgan barcha mexanik ta'sirlardan muhofaza qilishga xizmat qiladi. pech ichidagi issiqlik isrofini kamaytirish maqsadida pech sirti bilan o'tga chidamli qatlam orasiga izolyatsion material joylash-tiriladi. izolyatsion material sifatida keramik plita, g'isht, blok va boshqa turli izolyatsion materiallardan foydalaniladi. o'tga chidamli qatlam pechning ichki yuzasini tashkil etadi va u issiqlik bilan ishlov berilishi kerak bo'lgan material yoki detal va qizdiruvchi elementlar hosil qiladigan issiqlik zo'riqishlariga chidashi lozim. qizdiruvchi elementlar pechning ichki yuzasi bo'ylab joylashtirilgan bo'lib, qizdiralayotgan jism yoki detallarni qisman yoki to'liq o'rab turadi. qarshilik elektr pechlari material va detallarni pech ichiga kiritish va undan olish uchun yordamchi mexanizmlar bilan ham jihozlangan bo'ladi. pech ichiga materil yoki detallar eshikcha orqali kiritiladi. yordamchi mexanizmlarning tarkibiy qismlari issiqqa chidamli po'latlardan yasalgan bo'ladi. 1 – rasm. kameraviy qarshilik elektr …
