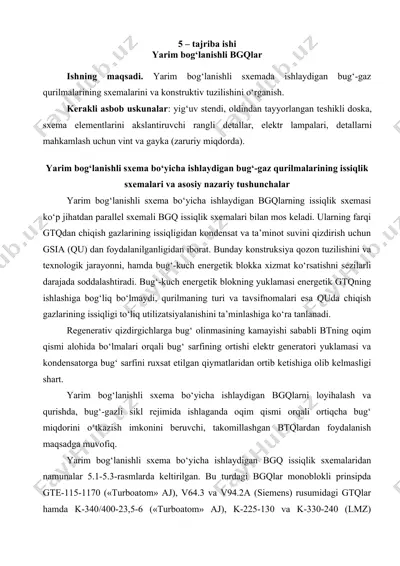

5 – tajriba ishi yarim bog‘lanishli bgqlar ishning maqsadi. yarim bog‘lanishli sxemada ishlaydigan bug‘-gaz qurilmalarining sxemalarini va konstruktiv tuzilishini o‘rganish. kerakli asbob uskunalar: yig‘uv stendi, oldindan tayyorlangan teshikli doska, sxema elementlarini akslantiruvchi rangli detallar, elektr lampalari, detallarni mahkamlash uchun vint va gayka (zaruriy miqdorda). yarim bog‘lanishli sxema bo‘yicha ishlaydigan bug‘-gaz qurilmalarining issiqlik sxemalari va asosiy nazariy tushunchalar yarim bog‘lanishli sxema bo‘yicha ishlaydigan bgqlarning issiqlik sxemasi ko‘p jihatdan parallel sxemali bgq issiqlik sxemalari bilan mos keladi. ularning farqi gtqdan chiqish gazlarining issiqligidan kondensat va ta’minot suvini qizdirish uchun gsia (qu) dan foydalanilganligidan iborat. bunday konstruksiya qozon tuzilishini va texnologik jarayonni, hamda bug‘-kuch energetik blokka xizmat ko‘rsatishni sezilarli darajada soddalashtiradi. bug‘-kuch energetik blokning yuklamasi energetik gtqning ishlashiga bog‘liq bo‘lmaydi, qurilmaning turi va tavsifnomalari esa quda chiqish gazlarining issiqligi to‘liq utilizatsiyalanishini ta’minlashiga ko‘ra tanlanadi. regenerativ qizdirgichlarga bug‘ olinmasining kamayishi sababli btning oqim qismi alohida bo‘lmalari orqali bug‘ sarfining ortishi elektr generatori yuklamasi va …

2 / 7

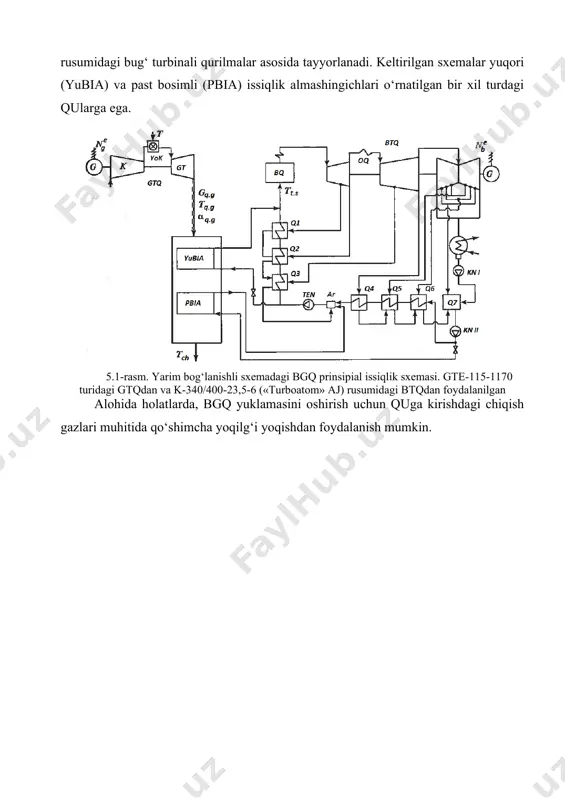

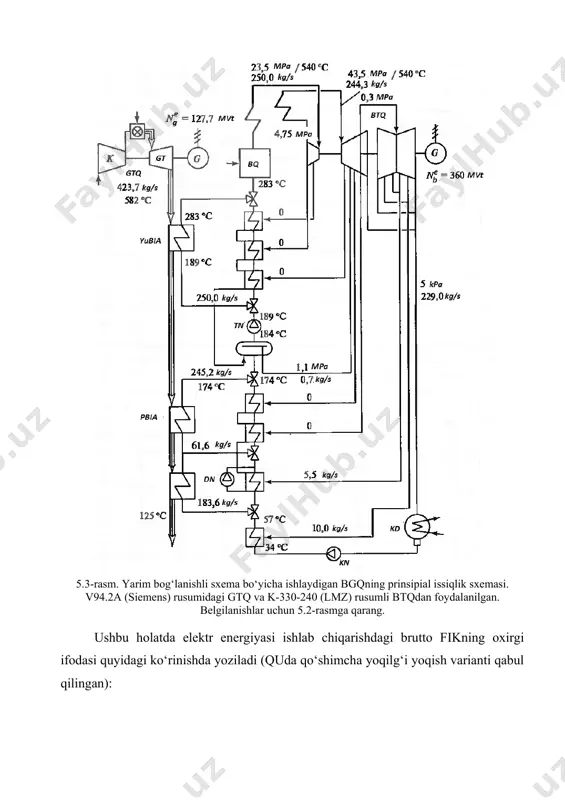

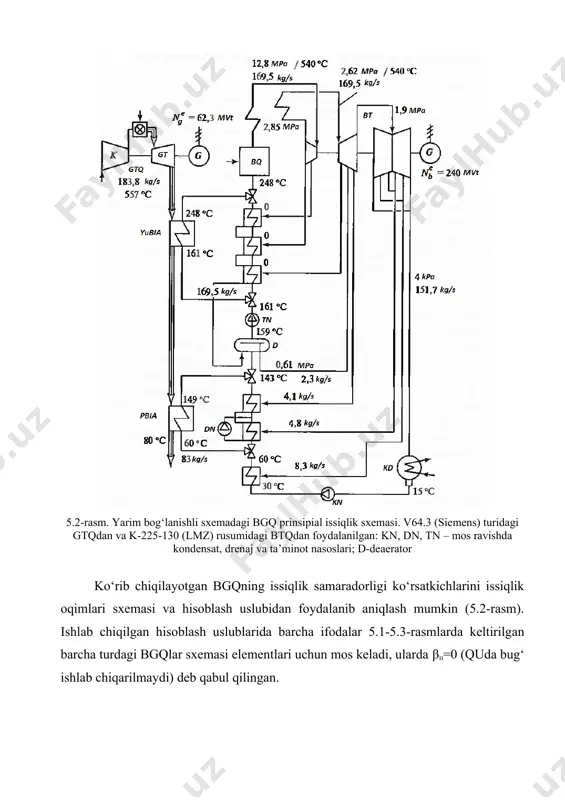

sosida tayyorlanadi. keltirilgan sxemalar yuqori (yubia) va past bosimli (pbia) issiqlik almashingichlari o‘rnatilgan bir xil turdagi qularga ega. 5.1-rasm. yarim bog‘lanishli sxemadagi bgq prinsipial issiqlik sxemasi. gte-115-1170 turidagi gtqdan va k-340/400-23,5-6 («turboatom» aj) rusumidagi btqdan foydalanilgan alohida holatlarda, bgq yuklamasini oshirish uchun quga kirishdagi chiqish gazlari muhitida qo‘shimcha yoqilg‘i yoqishdan foydalanish mumkin. 5.2-rasm. yarim bog‘lanishli sxemadagi bgq prinsipial issiqlik sxemasi. v64.3 (siemens) turidagi gtqdan va k-225-130 (lmz) rusumidagi btqdan foydalanilgan: kn, dn, tn – mos ravishda kondensat, drenaj va ta’minot nasoslari; d-deaerator ko‘rib chiqilayotgan bgqning issiqlik samaradorligi ko‘rsatkichlarini issiqlik oqimlari sxemasi va hisoblash uslubidan foydalanib aniqlash mumkin (5.2-rasm). ishlab chiqilgan hisoblash uslublarida barcha ifodalar 5.1-5.3-rasmlarda keltirilgan barcha turdagi bgqlar sxemasi elementlari uchun mos keladi, ularda βп=0 (quda bug‘ ishlab chiqarilmaydi) deb qabul qilingan. 5.3-rasm. yarim bog‘lanishli sxema bo‘yicha ishlaydigan bgqning prinsipial issiqlik sxemasi. v94.2a (siemens) rusumidagi gtq va k-330-240 (lmz) rusumli btqdan foydalanilgan. belgilanishlar uchun 5.2-rasmga qarang. ushbu holatda elektr …

3 / 7

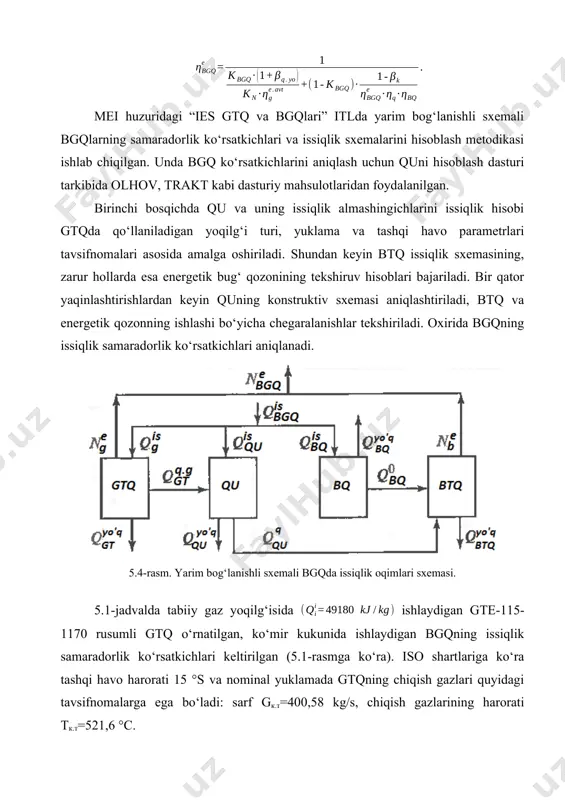

a energetik bug‘ qozonining tekshiruv hisoblari bajariladi. bir qator yaqinlashtirishlardan keyin quning konstruktiv sxemasi aniqlashtiriladi, btq va energetik qozonning ishlashi bo‘yicha chegaralanishlar tekshiriladi. oxirida bgqning issiqlik samaradorlik ko‘rsatkichlari aniqlanadi. 5.4-rasm. yarim bog‘lanishli sxemali bgqda issiqlik oqimlari sxemasi. 5.1-jadvalda tabiiy gaz yoqilg‘isida ishlaydigan gte-115-1170 rusumli gtq o‘rnatilgan, ko‘mir kukunida ishlaydigan bgqning issiqlik samaradorlik ko‘rsatkichlari keltirilgan (5.1-rasmga ko‘ra). iso shartlariga ko‘ra tashqi havo harorati 15 °s va nominal yuklamada gtqning chiqish gazlari quyidagi tavsifnomalarga ega bo‘ladi: sarf gк.т=400,58 kg/s, chiqish gazlarining harorati тк.т=521,6 °с. 5.1-jadval. yarim bog‘lanishli sxemali ko‘mir kukunida ishlaydigan bgqning samaradorlik ko‘rsatkichlari (gtq yuklamasi -100 %) кўрсаткичлар ташқи ҳаво ҳарорати, °с +45 +15 -15 -40 юбиа орқали асосий конденсат сарфи, , кг/с 27,8 55,6 83,3 27,8 55,6 83,3 27,8 55,6 83,3 27,8 55,6 83,3 гтқ электр қуввати, , kvt 92100 115400 140000 147800 btq elektr quvvati, , mvt 397965 399156 401569 397965 399156 401569 397965 399156 401569 397965 399156 401569 …

4 / 7

da elektr quvvatini 340 mvtdan 400 mvtgacha oshirish imkoniyatiga ega bo‘lib, yarim bog‘lanishli va parallel sxemali bgqlarda qo‘llash uchun mo‘ljallangan. qurilmada ta’minot elektr nasosi oldida kondensat aralashtirgichi o‘rnatilgan deaeratorsiz issiqlik sxemasidan foydalanilgan. ikkinchi pog‘ona kondensat nasoslaridan, bir paytning o‘zida, buster nasosi sifatida ham foydalaniladi. kondensat yo‘li bo‘yicha birinchi pbq sifatida aralash turdagi qizdirgich o‘rnatilgan, undan keyin esa kondensat olinmasi qu pbiaga uzatiladi, pbiadan chiqqan kondensat aralashtirgichga beriladi. yarim bog‘lanishli sxemali bgqlarning samaradorlik ko‘rsatkichlari (1-jadval), gaz-mazut yoqilg‘isida ishlaydigan, elektr energiyasi bo‘yicha brutto fik bazaviy energetik blok ko‘rsatkichlari bilan taqqoslanadi. bug‘-gaz sikli bo‘yicha ishlashga o‘tganda bunday energoblokning samaradorligini ko‘tarilishi o‘rtacha 2-3 % ni tashkil qiladi. yarim bog‘lanishli sxema bo‘yicha ishlaydigan bgq 20 yildan ortiq vaqt mobaynida italiyaning kassano d’addo iesida ekspluatatsiya qilib kelinmoqda. ishni bajarish tartibi: tajriba ishlarini bajarishda talaba quyidagilarga majbur: - sxemaning asosiy elementlarini o‘rganish; - keltirilgan sxemalar bo‘yicha nazariy ma’lumotlarni to‘plash; - qurilma sxemasini mustaqil chizish va stendda yig’ish. …

5 / 7

nt va gayka (zaruriy miqdorda) . yarim bog‘lanishli sxema bo‘yicha ishlaydigan bug‘ - gaz qurilmalarining issiqlik sxemalari va asosiy nazariy tushunchalar yarim bog‘lanishli sxema bo‘yicha ishlaydigan bgqlarning issiqlik sxemasi ko‘p jihatdan parallel sxemali bgq issiqlik sxemalari bilan mos keladi. ularning farqi gtqdan chiqish gazlarining issiqligidan kondensat va ta’minot suvini qizdirish uch un gsia (qu) dan foydalanilganligidan iborat. bunday konstruksiya qozon tuzilishini va texnologik jarayonni, hamda bug‘ - kuch energetik blokka xizmat ko‘rsatishni sezilarli darajada soddalashtiradi. bug‘ - kuch energetik blokning yuklamasi energetik gtqning i shlashiga bog‘liq bo‘lmaydi, qurilmaning turi va tavsifnomalari esa quda chiqish gazlarining issiqligi to‘liq utilizatsiyalanishini ta’minlashiga ko‘ra tanlanadi. regenerativ qizdirgichlarga bug‘ olinmasining kamayishi sababli btning oqim qismi alohida bo ‘lmalari orqali bug‘ sarfining ortishi elektr generatori yuklamasi va kondensatorga bug‘ sarfini ruxsat etilgan qiymatlaridan ortib ketishiga olib kelmasligi shart. yarim bog‘lanishli sxema bo‘yicha ishlaydigan bgqlarni loyihalash va qurishda, bug‘ - gazli sikl rejimida ishlaganda oqim qismi orqali …
