1 / 18

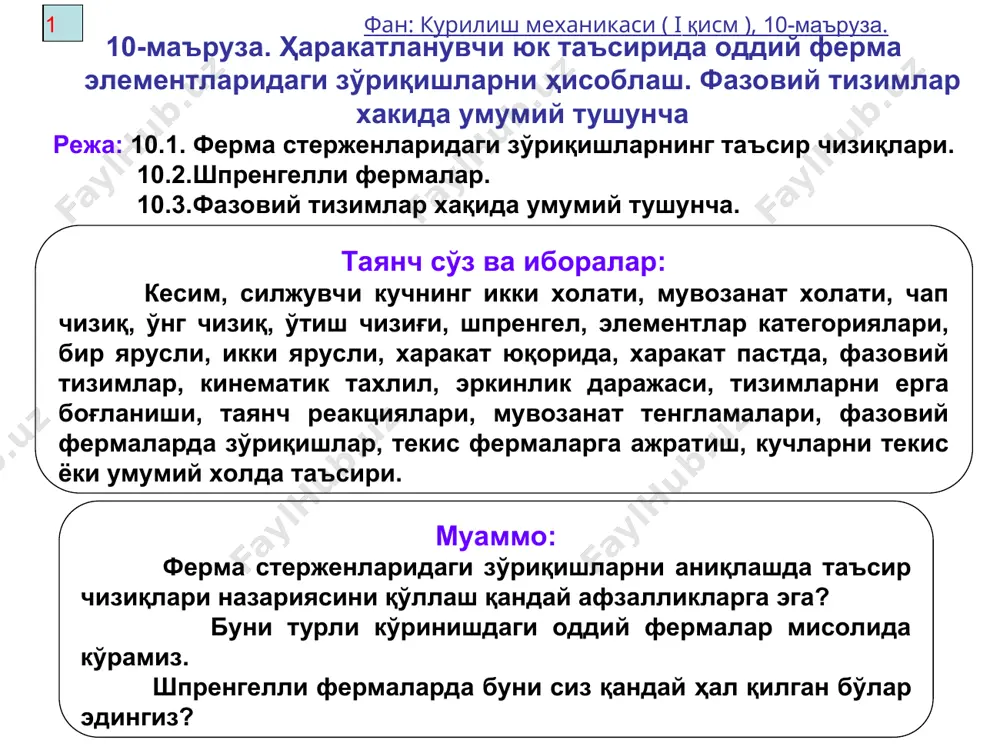

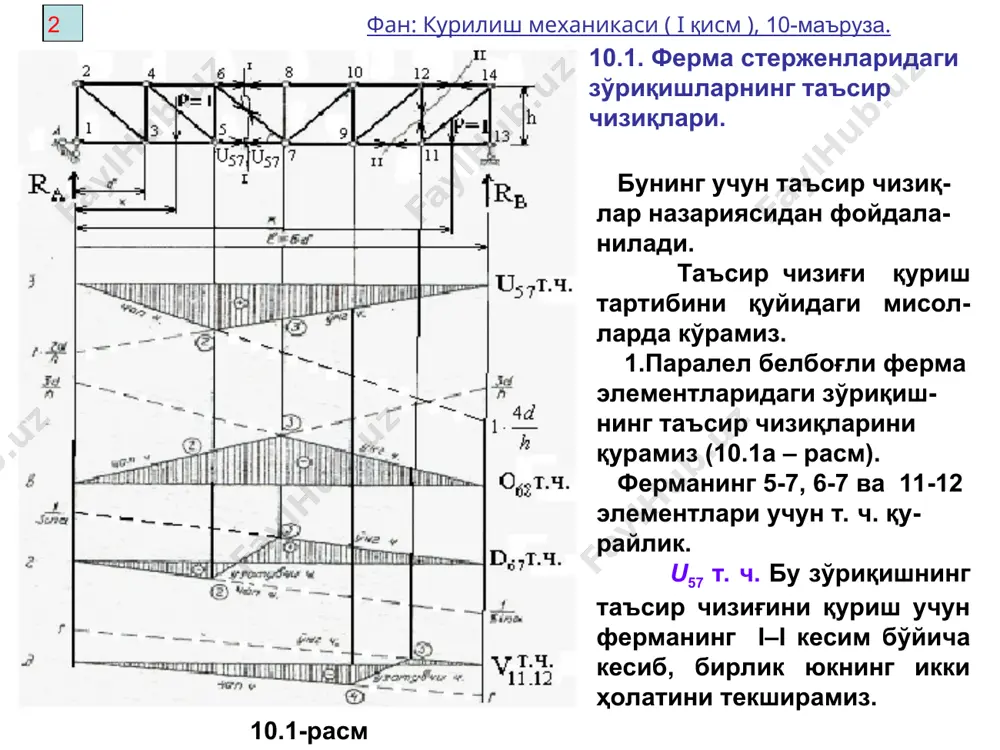

слайд 1 1 фан: курилиш механикаси ( i қисм ), 10-маъруза. 10-маъруза. ҳаракатланувчи юк таъсирида оддий ферма элементларидаги зўриқишларни ҳисоблаш. фазовий тизимлар хакида умумий тушунча режа: 10.1. ферма стерженларидаги зўриқишларнинг таъсир чизиқлари. 10.2.шпренгелли фермалар. 10.3.фазовий тизимлар хақида умумий тушунча. таянч сўз ва иборалар: кесим, силжувчи кучнинг икки холати, мувозанат холати, чап чизиқ, ўнг чизиқ, ўтиш чизиғи, шпренгел, элементлар категориялари, бир ярусли, икки ярусли, харакат юқорида, харакат пастда, фазовий тизимлар, кинематик тахлил, эркинлик даражаси, тизимларни ерга боғланиши, таянч реакциялари, мувозанат тенгламалари, фазовий фермаларда зўриқишлар, текис фермаларга ажратиш, кучларни текис ёки умумий холда таъсири. муаммо: ферма стерженларидаги зўриқишларни аниқлашда таъсир чизиқлари назариясини қўллаш қандай афзалликларга эга? буни турли кўринишдаги оддий фермалар мисолида кўрамиз. шпренгелли фермаларда буни сиз қандай ҳал қилган бўлар эдингиз? 2 фан: курилиш механикаси ( i қисм ), 10-маъруза. бунинг учун таъсир чизиқ-лар назариясидан фойдала-нилади. таъсир чизиғи қуриш тартибини қуйидаги мисол-ларда кўрамиз. 1.паралел белбоғли ферма элементларидаги зўриқиш-нинг таъсир чизиқларини қурамиз …

2 / 18

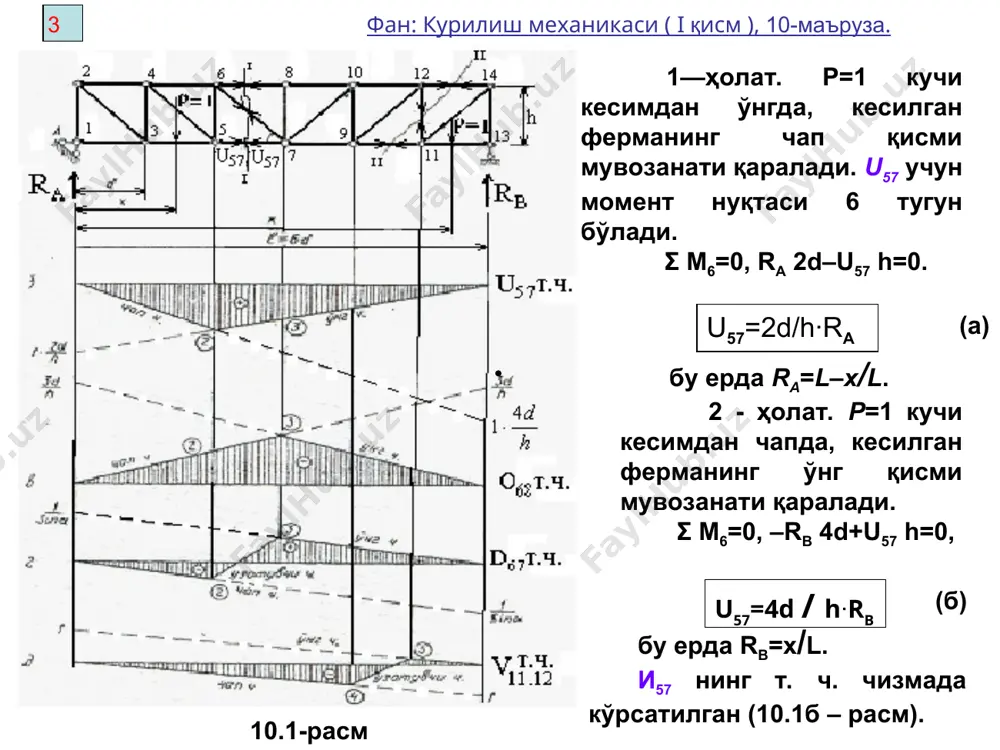

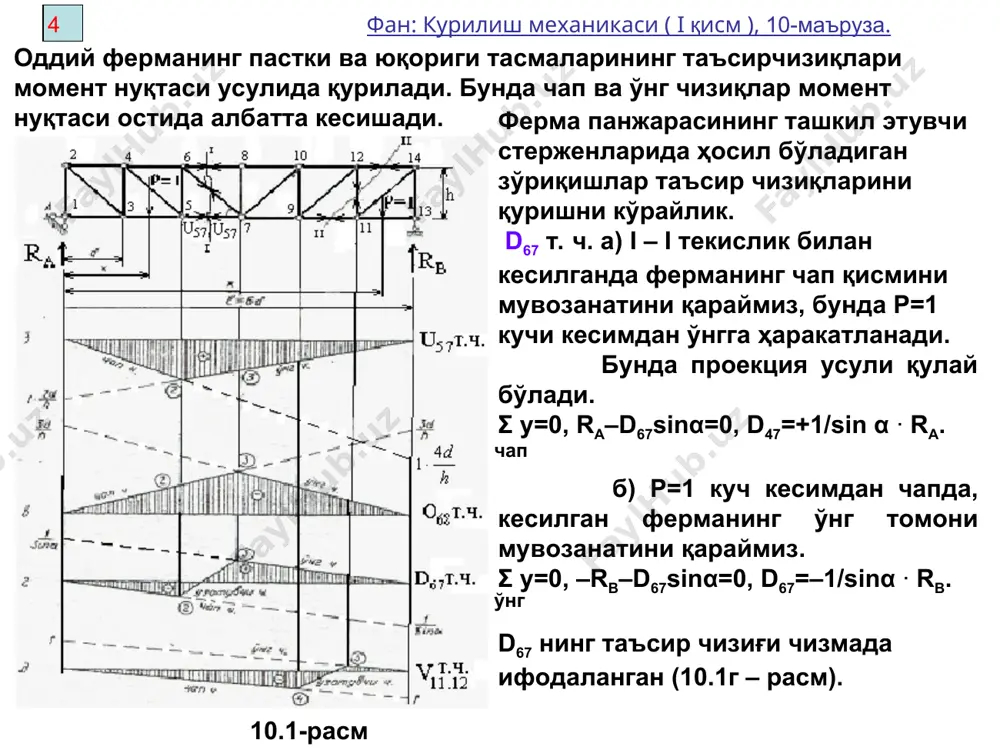

осил бўладиган зўриқишлар таъсир чизиқларини қуришни кўрайлик. d67 т. ч. а) i – i текислик билан кесилганда ферманинг чап қисмини мувозанатини қараймиз, бунда p=1 кучи кесимдан ўнгга ҳаракатланади. бунда проекция усули қулай бўлади. σ y=0, ra–d67sinα=0, d47=+1/sin α ∙ ra. б) p=1 куч кесимдан чапда, кесилган ферманинг ўнг томони мувозанатини қараймиз. σ y=0, –rb–d67sinα=0, d67=–1/sinα ∙ rb. d67 нинг таъсир чизиғи чизмада ифодаланган (10.1г – расм). 4 фан: курилиш механикаси ( i қисм ), 10-маъруза. чап ўнг оддий ферманинг пастки ва юқориги тасмаларининг таъсирчизиқлари момент нуқтаси усулида қурилади. бунда чап ва ўнг чизиқлар момент нуқтаси остида албатта кесишади. 10.1-расм 5 фан: курилиш механикаси ( i қисм ), 10-маъруза. 10.1-расм v11,12 зўриқишнинг т. ч. қурамиз. фермани ii–ii кесим билан кесамиз. v11,12 зўриқишнинг момент нуқтаси чексизликда бўлади. i–ҳолат. p=1 кучи кесимдан чапда, кесилган ферманинг ўнг қисми учун мувозанат тенг-ламасини ёзамиз: σy=0, v11,12+rb=0, v11,12=–rb. ii–ҳолат. p=1 кучи кесимдан ўнга харакатланади: σy=0, ra–v11,12=0, v11,12=ra. …

3 / 18

тугун орасидаги ёрдамчи ферма шпренгел деб аталади. 10.3 – расм 7 фан: курилиш механикаси ( i қисм ), 10-маъруза. шпренгелли фермалар бир ва икки ярусли бўлиши мумкин. бир ярусли ферма-ларда шпренгелнинг пастки (юқориги) ќўшимча тугунла-рига қўйилган юк унинг пастки (юқориги) асосий тугунларига узатилади (10.3 б – расм). агар шпренгелнинг пастки тугунларига қўйиладиган юк ферманинг юқоридаги асо-сий тугунларига узатилса, у ҳолда бундай фермалар ик-ки ярусли шпренгелли фермалар дейилади (10.3 в – расм). 8 фан: курилиш механикаси ( i қисм ), 10-маъруза. агар шпренгелнинг пастки тугунларига қўйиладиган юк ферманинг юқоридаги асосий тугунларига узатилса, у ҳолда бундай фермалар ик-ки ярусли шпренгелли фермалар дейилади (10.3 в – расм). бир ярусли шпренгелли фермаларни ҳисоблашда уларнинг элементлари қуйидаги учта категорияга бўлинади: фақат асосий фермага тегишли бўлган элементлар. улардаги зўриқиш шпренгелни ҳисобга олмасдан, асосий фермани ҳисоблаш орқали топилади. фақат шпренгелга тегишли бўлган элементлар. улардаги зўриқиш мустақил ажратиб олинган шпренгелли ферманинг ҳисоблашдан топилади. бир вақтнинг ўзида асосий ферма …

4 / 18

а ќўрсатилди d6’ 7 нинг т. ч. (ii – категория). d6’ 7 нинг таъсир чизиғи 10.4д–расмда кўрсатилди. d56’ нинг т. ч. (iii– категория). d56’ нинг таъсир чизиғи 10.4e – расмда кўрсатилди. 10 фан: курилиш механикаси ( i қисм ), 10-маъруза. чап ўнг σ m5 = –rb∙4d - о68∙h = 0; σ y=0, σ y=0, ra+d56’∙sin α=0, 10.4 – расм 11 фан: курилиш механикаси ( i қисм ), 10-маъруза. v56 нинг т. ч.(10.5-расм) iv – категория элементи. аввал ҳаракат пастдан, кейин ҳаракат юқоридан бўлган хол учун асосий фермадан т. ч. чизамиз. бу т. ч. фойдаланиб берилган ферманинг v56 зўриқишни т. ч. чизамиз. 1.ҳаракат пастдан. i–i текисликни ўтказамиз, кесилган ферманинг чап бўлагини мувоза-натини қараймиз. а) р=1 кучи ўнгда σ mk=–ra∙a–v56(a+2d)=0, чап б) p=1 кучи чапда σ mk=0, rb∙(a+6d)+v56(a+2d)=0, ўнг v56 нинг т.ч. 10.5в-расмда кўрсатилган. 2. худди шу тартибда ҳараќат юқорида бўлган ҳол учун чизамиз (10.5г – расм). берилган тизим учун v56 т.ч. …

5 / 18

га ажратиш қулай ҳисоб-ланади (10.7–расм). кучлар фазовий қўйилган бўлса, дастлаб кучларни текислик бўйича таксимлаб, сўнгра алохида текис фермаларга ажра-тиш мумкин (10.8 – расм). 10.8 – расм 10.7– расм мустакил ишлаш ва назорат саволлари. фермаларнинг юклаш белбоғи деб нимага айтилади? балкасимон ферма реакциясининг таъсир чизиғи оддий балка реакцияси билан қандай фарқ қилади? момент нуқтаси усули ёки проекция усуларида таъсир чизиқларини қуришда силжувчи куч (p=1) нинг қандай икки ҳолати қаралади. тугун кесиш усулида таъсир чизиқларини қуришда силжувчи кучнинг қандай икки ҳолати қаралади? ўтиш тўғри чизиғининг ҳолати қандай аниқланади? ферма стерженларининг зўриқишлари учун момент нуқтаси мавжуд бўлса, таъсир чизиғи чап ва ўнг тўғри чизиқларнинг ҳолати қандай бўлади? қандай фермалар шпренгеллли ферма дейилади? икки ярусли шпренгель фермалар бир ярусли шпренгелли фермалардан қандай фарқ қилади? турли категорияли элементлари бўлган шпренгеллли ферма зўриқишлари қандай аниқланади? барча категория элементлари учун таъсир чизиқлари қандай қурилади? икки ярусли шпренгелли ферма iv – категория элементи учун таъсир чизиғи қандай қурилади? …
