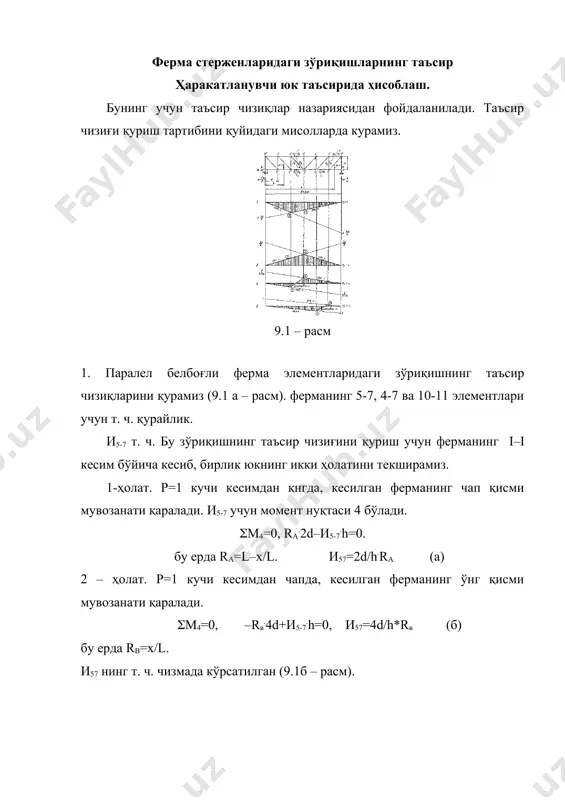

1541864759_72867.docx h 2d r o a 68 × - = h 4d r o b 66 × - = 0, 2 1 sin α d 57 = + × sin α 2 1 d 57 - = ; r sin α 1 d 56 a × - = ; 2d a a r v a 56 + × - = ; r 2d a 6d a v b 56 × + + - ҳаракатланувчи юк таъсирида текис ферма элементларидаги зўриқишларни ҳисоблаш режа: 1. ферма стерженларидаги зўриқишларнинг таъсир чизиклари. 2. шпрингелли фермалар. 3. фазовий системалар ҳақида умумий тушунча. ферма стерженларидаги зўриқишларнинг таъсир ҳаракатланувчи юк таъсирида ҳисоблаш. бунинг учун таъсир чизиқлар назариясидан фойдаланилади. таъсир чизиғи қуриш тартибини қуйидаги мисолларда курамиз. 9.1 – расм 1. паралел белбоғли ферма элементларидаги зўриқишнинг таъсир чизиқларини қурамиз (9.1 а – расм). ферманинг 5-7, 4-7 ва 10-11 элементлари учун т. ч. қурайлик. и5-7 т. ч. бу зўриқишнинг таъсир …

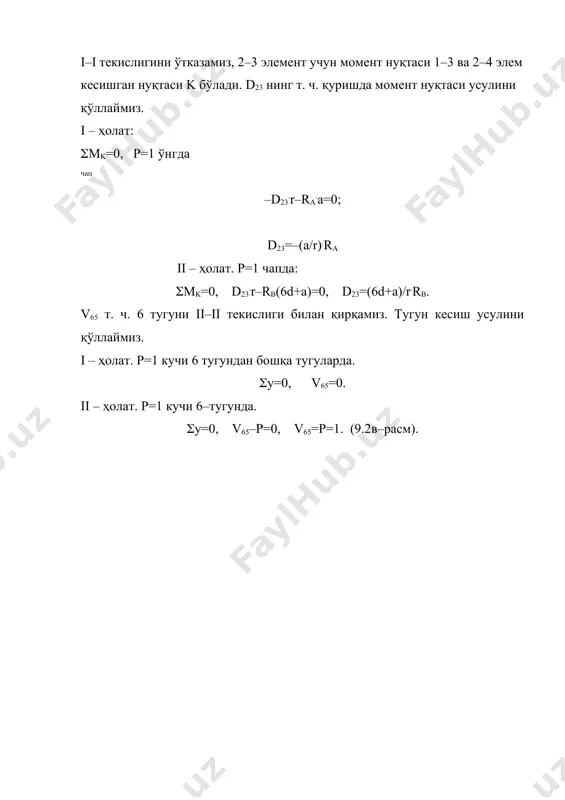

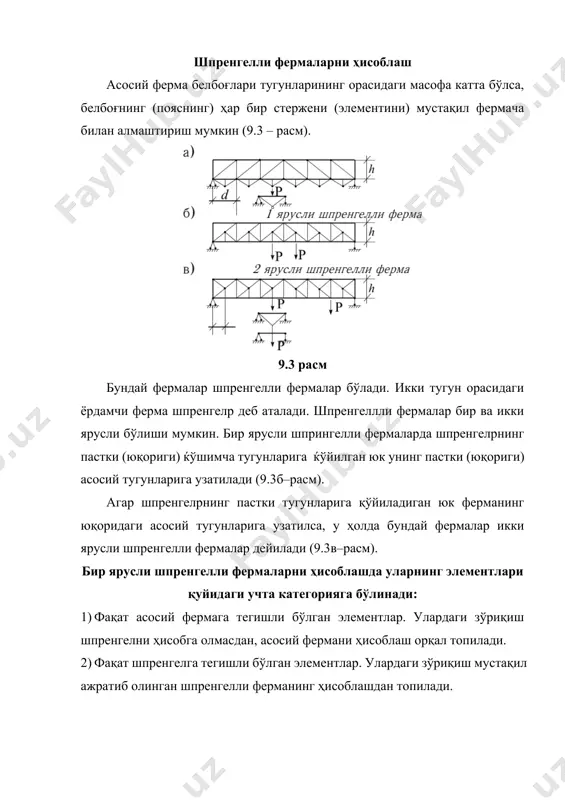

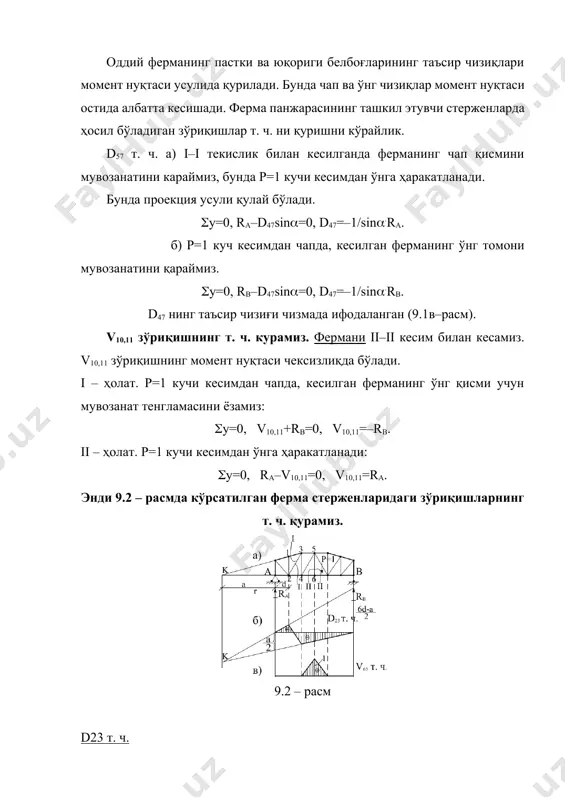

иқда бўлади. i – ҳолат. р=1 кучи кесимдан чапда, кесилган ферманинг ўнг қисми учун мувозанат тенгламасини ёзамиз: y=0, v10,11+rb=0, v10,11=–rb. ii – ҳолат. р=1 кучи кесимдан ўнга ҳаракатланади: y=0, ra–v10,11=0, v10,11=ra. энди 9.2 – расмда кўрсатилган ферма стерженларидаги зўриқишларнинг т. ч. қурамиз. 9.2 – расм d23 т. ч. i–i текислигини ўтказамиз, 2–3 элемент учун момент нуқтаси 1–3 ва 2–4 элем кесишган нуқтаси k бўлади. d23 нинг т. ч. қуришда момент нуқтаси усулини қўллаймиз. i – ҳолат: mk=0, р=1 ўнгда чап –d23.r–ra.a=0; d23=–(a/r).ra ii – ҳолат. р=1 чапда: mk=0, d23.r–rb(6d+a)=0, d23=(6d+a)/r.rb. v65 т. ч. 6 тугуни ii–ii текислиги билан қирқамиз. тугун кесиш усулини қўллаймиз. i – ҳолат. р=1 кучи 6 тугундан бошқа тугуларда. y=0, v65=0. ii – ҳолат. р=1 кучи 6–тугунда. y=0, v65–р=0, v65=р=1. (9.2в–расм). шпренгелли фермаларни ҳисоблаш асосий ферма белбоғлари тугунларининг орасидаги масофа катта бўлса, белбоғнинг (пояснинг) ҳар бир стержени (элементини) мустақил фермача билан алмаштириш мумкин (9.3 – расм). 9.3 …

осий ферма билан шпренгелда ҳосил бўлган зўриқишларнинг йиғиндисига тенг. икки ярусли шпренгелли фермаларнинг стерженлари 4 категорияга бўлинади. улардан учтаси юқорида ќурилган шпренгелли ферма стерженларининг категорияларига мос. тўртинчи категорияли элементлар ферманинг асосий стерженлари каби (i–категория) бўлади, лекин ҳаракат юқориги белбоғда ёки пастки белбоғда бўлганда, уларнинг т. ч. ҳар хил бўлади. 9.4 – расм паралел белбоғли бир ярусли шпренгелли ферманинг (9.4а–расм) ќўрсатилган элементлардаги зўриқишларининг таъсир чизиқлари-ни қурамиз (ҳаракат пастдан). о68 т. ч. (i–категория) 9.4б – расмдаги асосий ферма ќурилади ферма чап ќисмининг мувозанати қаралади. m5 = ra∙2d+о68∙h = 0. чап ёки m5 = –rb∙4d+о68∙h = 0. ўнг . о68 нинг т. ч. 9.4в–расмда ќўрсатилди. d57 нинг т. ч. (ii – категория). y=0, 9.4d– расм d56 нинг т. ч. (iii– категория). y=0, ra+d56∙sin, (9.4е–расм). энди қуйидаги икки ярусли фермани қараймиз. 9.5– расм v56 нинг т. ч. (9.5-расм) iv – категория элементи. аввал ҳаракат пастдан, кейин ҳаракат юқоридан бўлган хол учун асосий фермадан т. …

6 стерженлар билан богланган фазовий фермаларнинг таянч реакциялари қуйидаги мувозанат тенгламаларидан топилади. 1 – вариант: x-=0; y=0; z=0; mx=0; my=0; mz=0. 2 – вариант:m1=0; m2=0; m3=0; m4=0; m5=0; m6=0 фазовий фермалар алоҳида текис фермалардан курилган бўлса кучлар шу фермалар текислиги бўйича қўйилган бўлса, уларнинг ҳисоблашда алоҳида текис фермаларга ажратиш қулай ҳисобланади (9.7–расм). кучлар фазовий кўйилган бўлса, дастлаб кучларни текислик бўйича таксимлаб, сўнгра алоҳида текис фермаларга ажратиш мумкин (9.8–расм). 9.8 – расм фойдаланган адабиётлар рўйхати: 1. одилхўжаев э. а., гуломов т. у., абдукомилов т. к., «ќурилиш механиқаси», тошкент, ўќитувчи, 1985 йил. 2. одилхўжаев э. а., гуломов т. у., абдукомилов т. к., «қурилиш механикасидан мисол ва масалалар», тошкент, ўќитувчи, 1974 йил. 3. дарғков а. в., и др. «строителная механика», москва, весшая школа, 1986 йил. 4. снитко н. к., «строителная механика», москва, весшая школа, 1980 йил. 5. кисилёв в. а., «строителная механика», москва, стройиздат, 1986 йил. image4.png image5.wmf oleobject3.bin image6.wmf oleobject4.bin image7.wmf oleobject5.bin …
