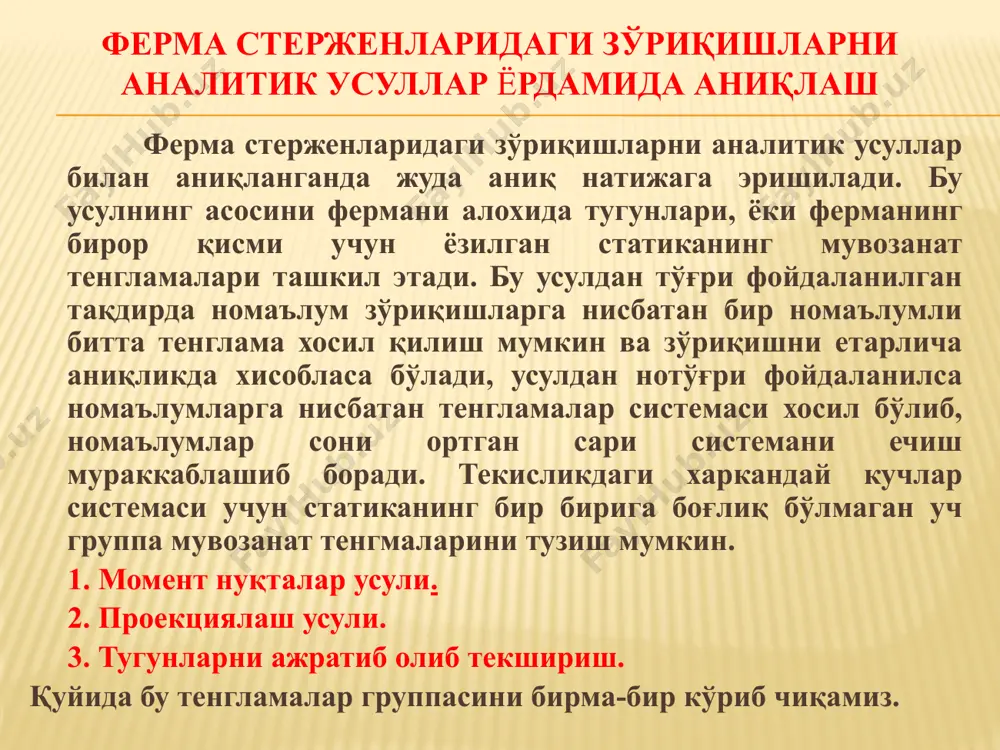

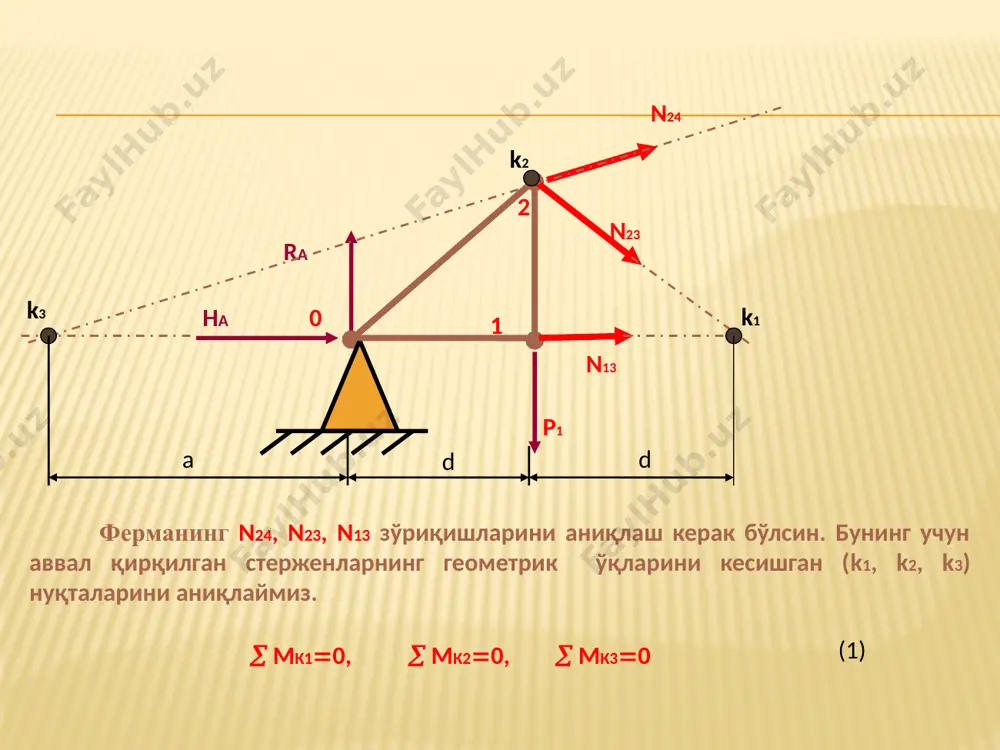

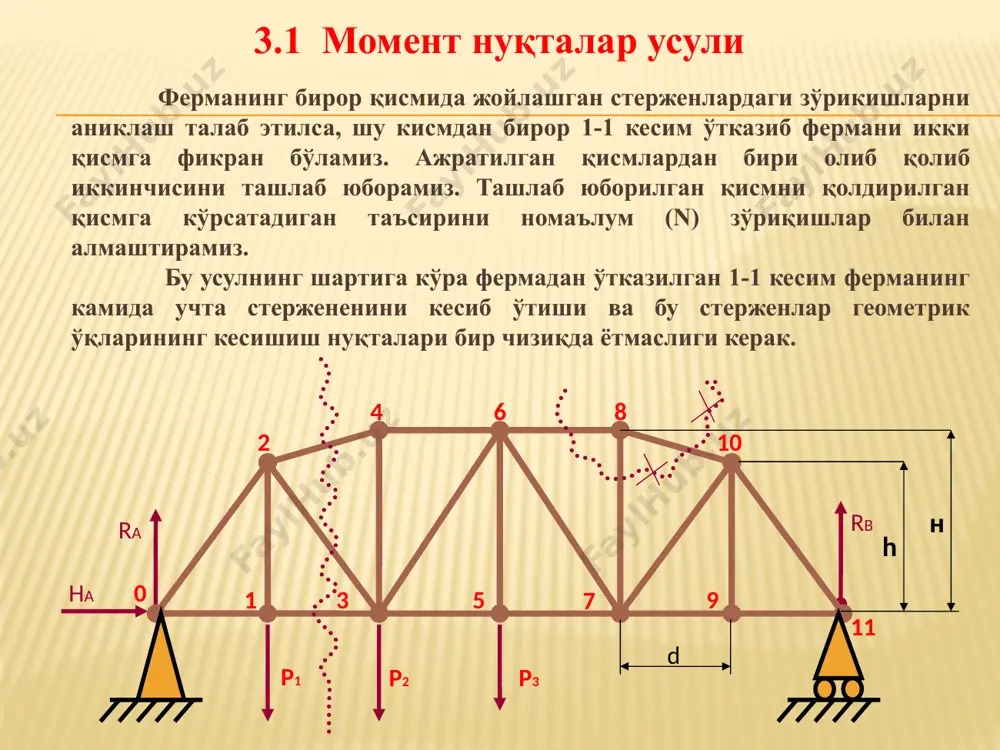

статик аниқ ясси фермалар статик аниқ ясси фермаларни қўзғалмас юкларга ҳисоблаш ферма стерженларидаги зўриқишларни аналитик усуллар ёрдамида аниқлаш ферма стерженларидаги зўриқишларни аналитик усуллар билан аниқланганда жуда аниқ натижага эришилади. бу усулнинг асосини фермани алохида тугунлари, ёки ферманинг бирор қисми учун ёзилган статиканинг мувозанат тенгламалари ташкил этади. бу усулдан тўғри фойдаланилган тақдирда номаълум зўриқишларга нисбатан бир номаълумли битта тенглама хосил қилиш мумкин ва зўриқишни етарлича аниқликда хисобласа бўлади, усулдан нотўғри фойдаланилса номаълумларга нисбатан тенгламалар системаси хосил бўлиб, номаълумлар сони ортган сари системани ечиш мураккаблашиб боради. текисликдаги харкандай кучлар системаси учун статиканинг бир бирига боғлиқ бўлмаган уч группа мувозанат тенгмаларини тузиш мумкин. 1. момент нуқталар усули. 2. проекциялаш усули. 3. тугунларни ажратиб олиб текшириш. қуйида бу тенгламалар группасини бирма-бир кўриб чиқамиз. p1 p2 p3 ha ra rb d н h 0 1 4 3 2 5 6 7 8 9 10 11 3.1 момент нуқталар усули ферманинг бирор қисмида жойлашган стерженлардаги зўрикишларни …

2 / 16

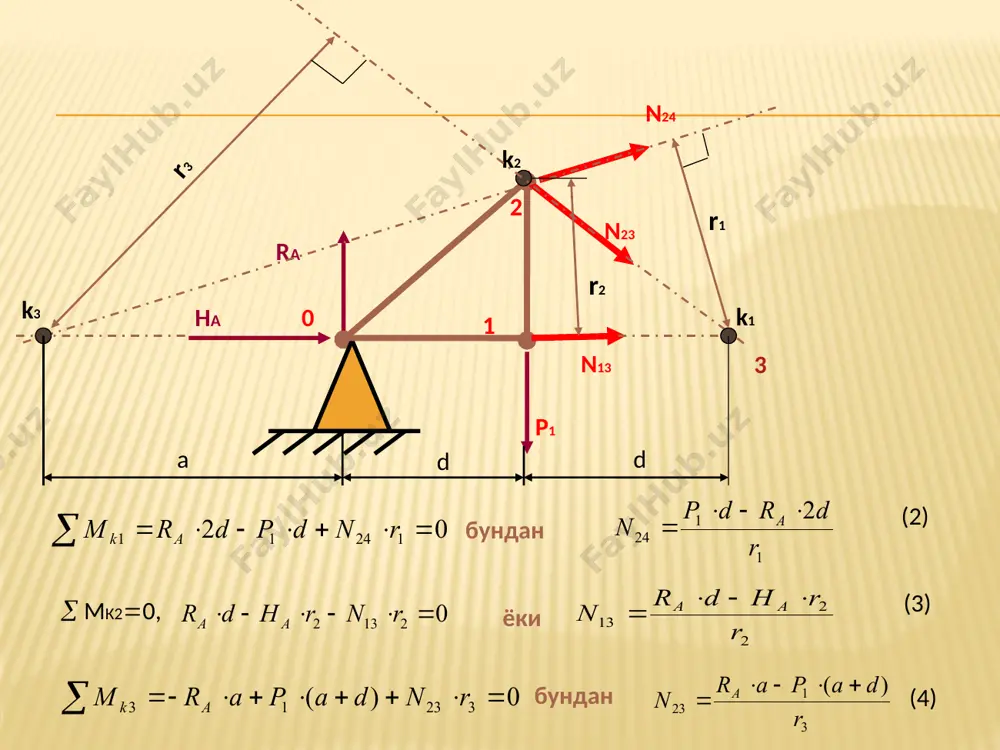

учлар моментининг (шу нуқтага нисбатан) номаълум зўриқиш елкасига бўлган нисбатига тенглиги кўриниб турибди. шунинг учун қуйидагича умумий хулосага келишимиз мумкин: (5) p1 p2 p3 ha ra rb d h 0 1 4 3 2 5 6 7 8 9 10 12 11 13   3.2 проекциялаш усули бу усул момент нуқта чексизликда, яъни учта қирқилган стерженларнинг иккитаси бир бирига параллел бўлган холларда қўлланилади. мисол тариқасида қуйидаги параллел белбоғли ферманинг n47 ховонидаги зўриқишни аниқлаймиз. кесим зўриқишлари n57, n47, n46 га тенг бўлган учта стерженни кесиб ўтади. p1 p2 ha ra 0 1 4 3 2 5  n57 n47 n46 х у n57, n47 зурикишлар момент нукта усули билан аникланади. лекин n57 билан n46 ларнинг йўналишлари параллел бўлгани учун n47 зўриқишнинг момент нуқтаси чексизликда бўлади. шунинг учун кесимдан бир томонда (чап ёки ўнг томонда) жойлашган кучларни вертикал ўққа проекциялаш натижасида n47 ни осонлик билан аниқлаш мумкин: проекциялаш усулининг камчилиги шундан …

3 / 16

иқланган ва номаълум зўриқиш кучларини иккита бир-бирига параллел бўлмаган z1 ва t1 ўқларга нисбатан проекциялари йиғиндисини нолга тенгланиб ечилади. iv-iv кесим бўйича (13-расм) тўққизинчи тугунга қўйилган кучларни вертикал ўққа проекцияласак n910 0 эканлиги келиб чиқади. бундан шундай хулоса келиб чиқади: агар учта стерженни бирлаштирувчи тугунда иккита стержен ўқи бир чизиқда ётиб (n79, n911) ва тугунга ташқи куч таъсир этмаса учинчи стержендаги (n910) зўриқиш нольга тенг бўлади. бундай стерженларни нолинчи стержен деб аталади. нолинчи стержен 4. фермалар асосий турларининг афзаллик ва камчиликлари фермалар стерженларидаги зўриқишларнинг тарқалиш қонуни ферма контурининг (шаклига) геометриясига боғлиқ бўлади. қуйида қурилиш амалиётида энг кўп фойдаланиладиган (учбурчак белбогли, параллел белбогли ва полигонал белбогли) фермаларга оид афзаллик ва камчиликларини кўриб чиқамиз. 4.1 учбурчак белбогли ферма ферма белбоғларидаги зўриқишлар таянчларга яқинлашган сари ўсиб боради. бу эса, хар қайси панелдаги белбоғларнинг кесимини ўзгартиришга, белбоғлардаги кўп сонли бирикиш жойларининг тузилишига ва таянч тугунлар конструкциясининг мураккаблашиб кетишига олиб келади. бошқа типдаги фермаларга нисбатан …

4 / 16

а қарамасдан учбурчак фермага нисбатан бу ферма саноатда кенг қўлланилади, чунки бу ферма стерженларидаги зўриқишлар учбурчак ферма стерженларидаги зўриқишларга нисбатан анча оз бўлиб, материални тежалишига олиб келади 4.3 полигонал белбогли фермалар бошқа фермаларга қараганда баъзи афзалликларга эга. устки белбоғларининг тугунлари квадрат парабола эгри чизиғида ётади, шунинг учун стерженлардаги зўриқишлар деярли бир хил, ховонлардаги зуркишлар унчалик ката бўлмайди. устунлар эса чўзилган, лекин улардаги зўриқишлар деярли ўзаро тенг. бу шартлар фермаларни хисоблашда қўл келади. бундай ферма енгил, иқтисодий қулай, ва улардан катта оралиқли жойларда (иншоотларда) фойдаланилса бўлади. шундай қилиб юқорида кўрилган фермаларнинг ичида энг рационал (қулай) ферма бу полигонал шаклга эга бўлган фермалар хисобланади. image3.wmf image4.wmf image5.wmf image6.wmf image7.wmf image8.wmf oleobject5.bin oleobject6.bin oleobject1.bin oleobject2.bin oleobject3.bin oleobject4.bin image9.wmf oleobject7.bin image10.wmf image11.wmf oleobject8.bin oleobject9.bin image12.wmf image21.wmf image13.wmf image14.wmf image15.wmf image16.wmf image17.wmf image18.wmf image19.wmf image20.wmf oleobject14.bin oleobject15.bin oleobject16.bin oleobject17.bin oleobject18.bin oleobject19.bin oleobject10.bin oleobject11.bin oleobject12.bin oleobject13.bin image22.wmf image23.wmf oleobject20.bin oleobject21.bin image24.wmf image25.wmf oleobject22.bin oleobject23.bin image26.wmf image27.wmf …

5 / 16

- = × - = ) sin ( 02 01 å = + - = 0 ; 0 13 01 n n х a ctg r n n a = = 01 13 å = - = 0 ; 0 1 12 p n y /docprops/thumbnail.jpeg
