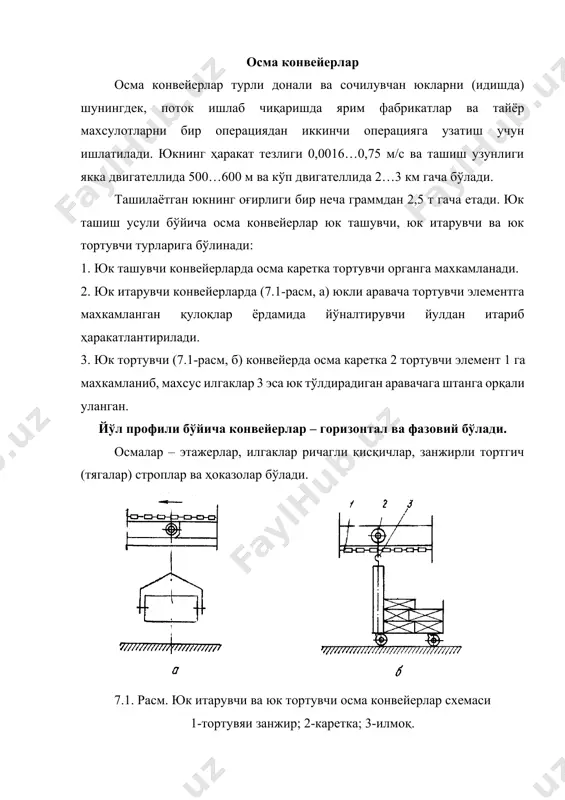

1538740951_72559.docx � 60 v t 3600 1 × v t 1000 z g юк × осма ва вертикал йуналишда ҳаракатланувчи узлуксиз юк ташиш машиналари режа: 1. осма конвейерлар 2. осма арқон йўллар 3. осма арқон йўлларини хисоблаш 4. чўмичли конвейерлар – элеваторлар осма конвейерлар осма конвейерлар турли донали ва сочилувчан юкларни (идишда) шунингдек, поток ишлаб чиқаришда ярим фабрикатлар ва тайёр махсулотларни бир операциядан иккинчи операцияга узатиш учун ишлатилади. юкнинг ҳаракат тезлиги 0,0016…0,75 м/с ва ташиш узунлиги якка двигателлида 500…600 м ва кўп двигателлида 2…3 км гача бўлади. ташилаётган юкнинг оғирлиги бир неча граммдан 2,5 т гача етади. юк ташиш усули бўйича осма конвейерлар юк ташувчи, юк итарувчи ва юк тортувчи турларига бўлинади: 1. юк ташувчи конвейерларда осма каретка тортувчи органга махкамланади. 2. юк итарувчи конвейерларда (7.1-расм, а) юкли аравача тортувчи элементга махкамланган қулоқлар ёрдамида йўналтирувчи йулдан итариб ҳаракатлантирилади. 3. юк тортувчи (7.1-расм, б) конвейерда осма каретка 2 тортувчи элемент 1 …

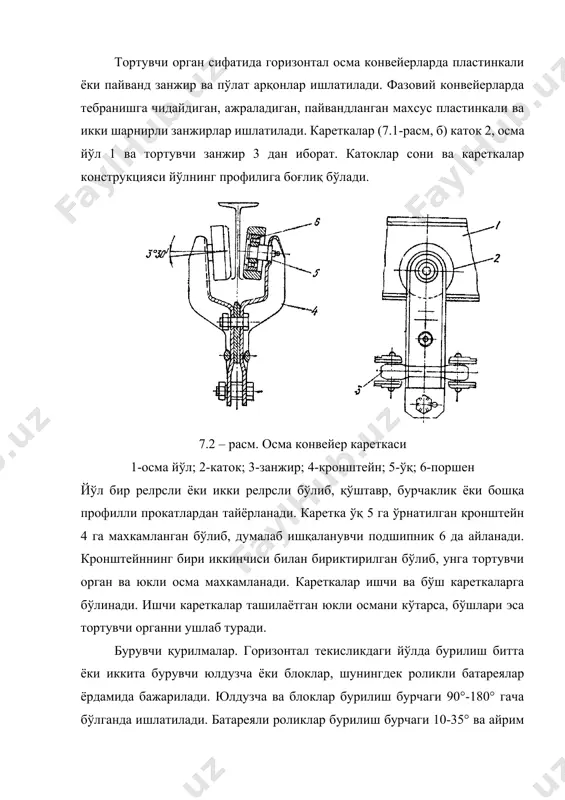

етка ўқ 5 га ўрнатилган кронштейн 4 га махкамланган бўлиб, думалаб ишқаланувчи подшипник 6 да айланади. кронштейннинг бири иккинчиси билан бириктирилган бўлиб, унга тортувчи орган ва юкли осма махкамланади. кареткалар ишчи ва бўш кареткаларга бўлинади. ишчи кареткалар ташилаётган юкли османи кўтарса, бўшлари эса тортувчи органни ушлаб туради. бурувчи қурилмалар. горизонтал текисликдаги йўлда бурилиш битта ёки иккита бурувчи юлдузча ёки блоклар, шунингдек роликли батареялар ёрдамида бажарилади. юлдузча ва блоклар бурилиш бурчаги 90°-180° гача бўлганда ишлатилади. батареяли роликлар бурилиш бурчаги 10-35° ва айрим ҳолларда 90° гача бўлганда ишлатилади. юлдузчалар ўтадиган юкка тўсқинлик қилмаслиги ва осилган юклар орасидаги масофа энг камида 100…150 мм бўлиши керак. юкловчи ва тушурувчи қурилмалар. осма конвейерлар юрганда йўлнинг турли нуқталарида юклаш ва тушуриш қўлда ёки автоматик равишда бажарилади. енгил ва шакли бир хил бўлган юклар қўлда тушурилади. осма конвейерларнинг иш унумдорлиги қуйидаги формуладан аниқланади: дона ҳисобида z=, дона /соат, (7.1) масса ҳисобида: q=т/соат, (7.2) бунда v – ҳаракат …

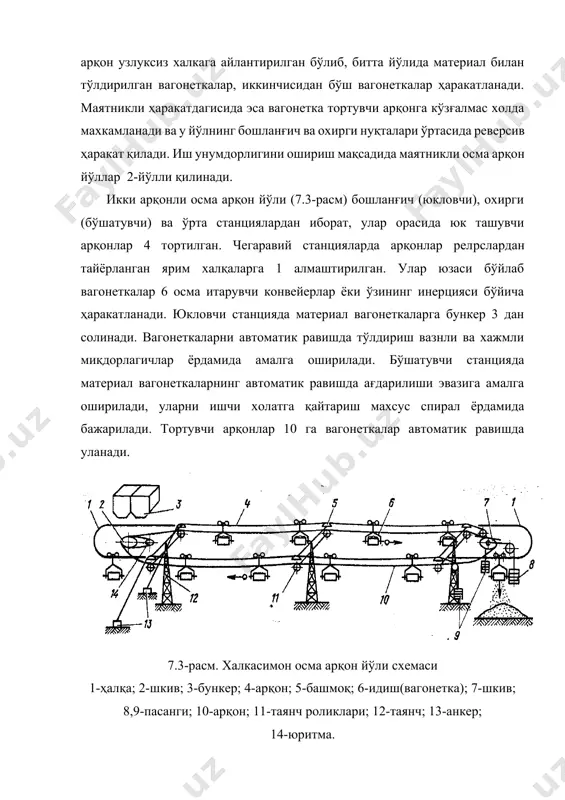

р ҳаракати бўйича халкасимон ва маятникли ҳаракатда бўлади. биринчисида арқон узлуксиз халкага айлантирилган бўлиб, битта йўлида материал билан тўлдирилган вагонеткалар, иккинчисидан бўш вагонеткалар ҳаракатланади. маятникли ҳаракатдагисида эса вагонетка тортувчи арқонга кўзғалмас холда махкамланади ва у йўлнинг бошланғич ва охирги нуқталари ўртасида реверсив ҳаракат қилади. иш унумдорлигини ошириш мақсадида маятникли осма арқон йўллар 2-йўлли қилинади. икки арқонли осма арқон йўли (7.3-расм) бошланғич (юкловчи), охирги (бўшатувчи) ва ўрта станциялардан иборат, улар орасида юк ташувчи арқонлар 4 тортилган. чегаравий станцияларда арқонлар релpслардан тайёрланган ярим халқаларга 1 алмаштирилган. улар юзаси бўйлаб вагонеткалар 6 осма итарувчи конвейерлар ёки ўзининг инерцияси бўйича ҳаракатланади. юкловчи станцияда материал вагонеткаларга бункер 3 дан солинади. вагонеткаларни автоматик равишда тўлдириш вазнли ва хажмли миқдорлагичлар ёрдамида амалга оширилади. бўшатувчи станцияда материал вагонеткаларнинг автоматик равишда ағдарилиши эвазига амалга оширилади, уларни ишчи холатга қайтариш махсус спирал ёрдамида бажарилади. тортувчи арқонлар 10 га вагонеткалар автоматик равишда уланади. 7.3-расм. халкасимон осма арқон йўли схемаси 1-ҳалқа; 2-шкив; …

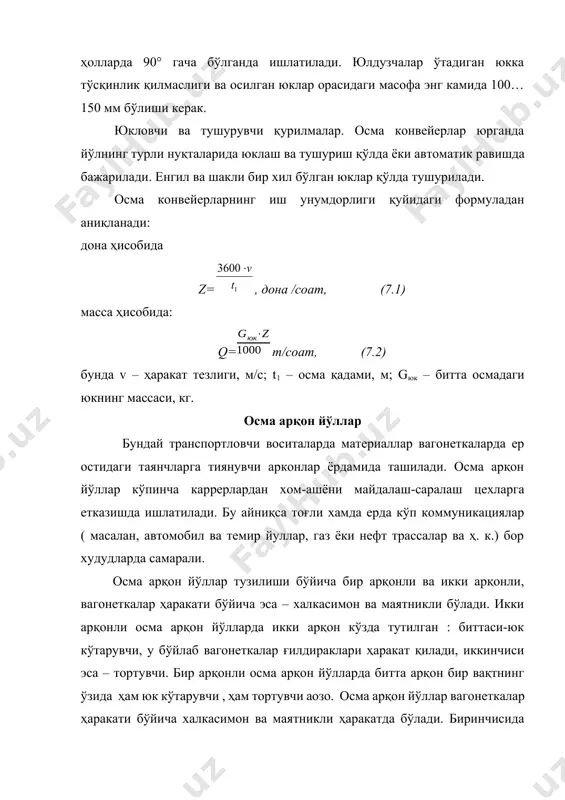

калар (7.4-расм, а,б) кузов 1, осмаси 2 ҳамда икки- ёки тўртғилдиракли юриш аравача 3 дан ташкил топган. бўшатиш усулига қараб вагонеткалар 2 турга бўлинади: кузови ағдариладиган (7.4-расм, в) ва туби очиладиган (7.4-расм, г). халкасимон осма арқон йўллар вагонеткалар кузови ҳажми 0,3 – 1,6 м3, юк кўтариш қобилияти эса 1 – 3 т. вагонеткалар юриш тезлиги 0,8 – 3,15 м/с. 7.4 –расм. осма арқон йўлларнинг ташкилий элементлари а , б – юриш аравачали вагонетка ; в -кузови аьдараладиган вагонетка ; г-туби очиладиган ; д – осма йўл таянчининг юқори қисми осма арқон йўллар таянчлари метал ёки темирбетондан тайёрланади (7.4-расм, д). таянчнинг юқори қисмида юк кўтарувчи арқонлар учун бошмоқлар 4, тортувчи арқон учун роликлар 5 ва сақловчи мосламалар 6 ўрнатилган. таянчлар баландлиги амалда 10-15 метрни , улар орасидаги масофа 80 – 120 метрни , тоғ худудларда 600 метрни , айрим ўта мухим ҳолларда 1500 метрни ташкил этади. осма арқон йўлларини хисоблаш осма …

ичнинг эни 100, 160, 320, 400, 650, 800 ва 1000 мм гача ва қадами яoни чўмичлар орасидаги масофа 200, 320, 400, 500 ва 630 мм гача бўлади. уларнинг иш унумдорлиги 3 дан 4 т/соат гача ва ҳаракат тезлиги секин юрувчилар учун 0,4-1,0 м/с, тез юрувчилар учун 1,25-2,0 м/с гача бўлади. бу конвейерлар юкларни 50 м баландликгача ташиб беради. чўмичли конвейерлар (13.5-расм) махсулотни қабул қилувчи нов 2, тарангловчи 1 ва етакловчи 6 юлдузча, ўзлуксиз тортувчи қисм 4, чўмичлар 3, қурилма сирти 5 ҳамда махсулотни туширувчи нов 7 дан иборат. чўмичлар ўзаро жойлашуви бўйича жипс ва қадамли жойлаштирилган бўлади. чўмичлар қадамли жойлаштирилганда юкни бўлак-бўлак ўзатишда, чўмичлар жипс жойлаштирилганда эса юкни узлуксиз узатишда ишлатилади. чўмичли юк ташиш конвейерларининг унумдорлиги қуйидаги формуладан аниқланади: q=0,6 qkтулрn, (7.3) бу ерда: q – чўмичнинг хажми, л; kтул – чўмичнинг материал билан тўлиш коэффициенти; р – ташиладиган материалнинг зичлиги, т/м3 ; n – бир минутда тўкиш сони, дона. …
