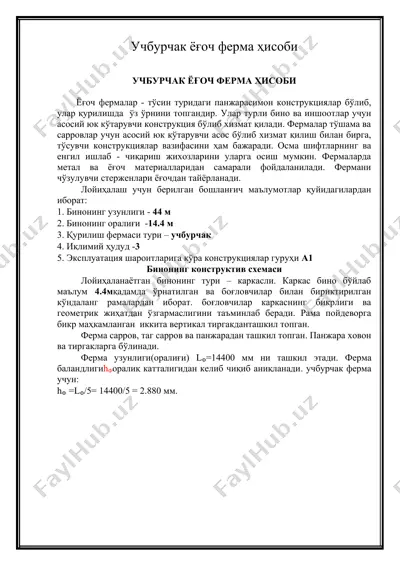

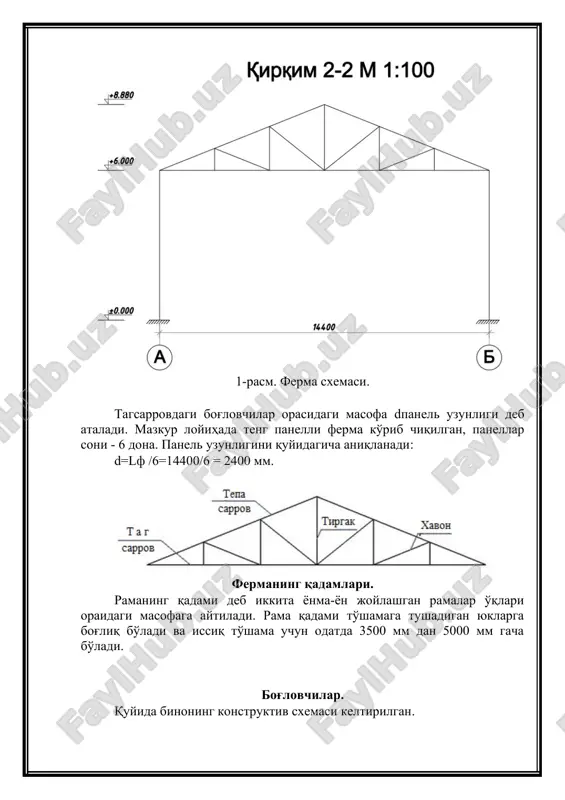

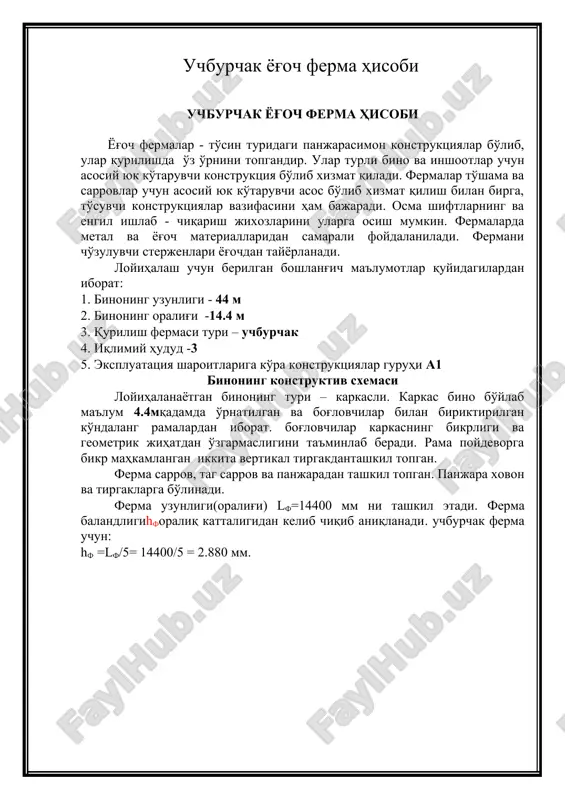

учбурчак ёғоч ферма ҳисоби учбурчак ёғоч ферма ҳисоби ёғоч фермалар - тўсин туридаги панжарасимон конструкциялар бўлиб, улар қурилишда ўз ўрнини топгандир. улар турли бино ва иншоотлар учун асосий юк кўтарувчи конструкция бўлиб хизмат қилади. фермалар тўшама ва сарровлар учун асосий юк кўтарувчи асос бўлиб хизмат қилиш билан бирга, тўсувчи конструкциялар вазифасини ҳам бажаради. осма шифтларнинг ва енгил ишлаб - чиқариш жихозларини уларга осиш мумкин. фермаларда метал ва ёғоч материалларидан самарали фойдаланилади. фермани чўзулувчи стерженлари ёғочдан тайёрланади. лойиҳалаш учун берилган бошланғич маълумотлар қуйидагилардан иборат: 1. бинонинг узунлиги - 44 м 2. бинонинг оралиғи -14.4 м 3. қурилиш фермаси тури – учбурчак 4. иқлимий ҳудуд -3 5. эксплуатация шароитларига кўра конструкциялар гуруҳи а1 бинонинг конструктив схемаси лойиҳаланаётган бинонинг тури – каркасли. каркас бино бўйлаб маълум 4.4мқадамда ўрнатилган ва боғловчилар билан бириктирилган кўндаланг рамалардан иборат. боғловчилар каркаснинг бикрлиги ва геометрик жиҳатдан ўзгармаслигини таъминлаб беради. рама пойдеворга бикр маҳкамланган иккита вертикал тиргакданташкил топган. ферма …

2 / 17

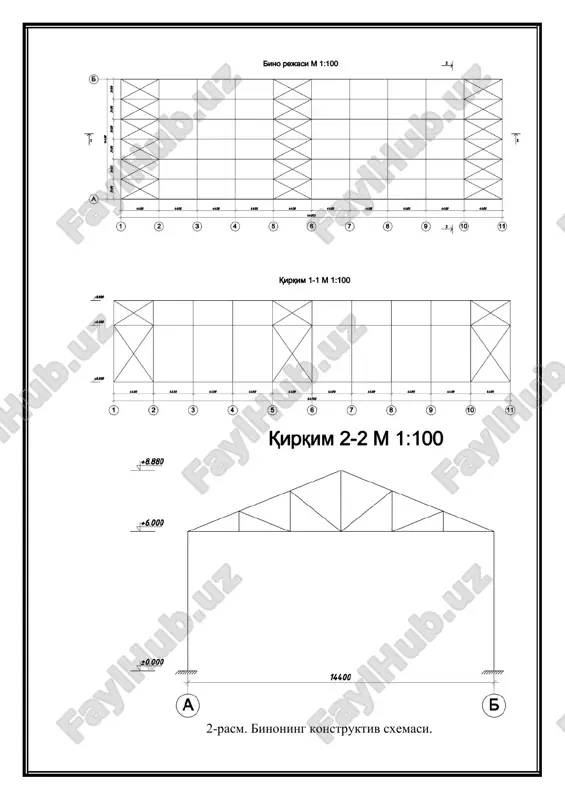

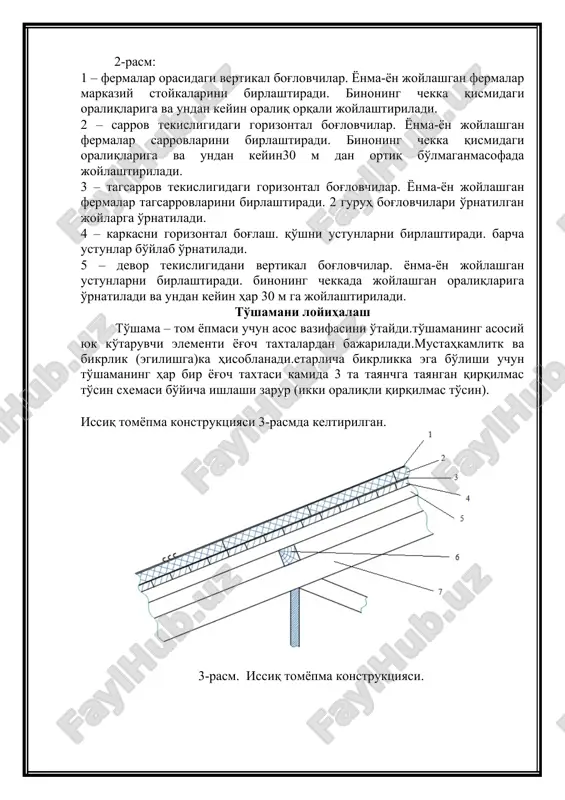

асидаги вертикал боғловчилар. ёнма-ён жойлашган фермалар марказий стойкаларини бирлаштиради. бинонинг чекка қисмидаги оралиқларига ва ундан кейин оралиқ орқали жойлаштирилади. 2 – сарров текислигидаги горизонтал боғловчилар. ёнма-ён жойлашган фермалар сарровларини бирлаштиради. бинонинг чекка қисмидаги оралиқларига ва ундан кейин30 м дан ортиқ бўлмаганмасофада жойлаштирилади. 3 – тагсарров текислигидаги горизонтал боғловчилар. ёнма-ён жойлашган фермалар тагсарровларини бирлаштиради. 2 гуруҳ боғловчилари ўрнатилган жойларга ўрнатилади. 4 – каркасни горизонтал боғлаш. қўшни устунларни бирлаштиради. барча устунлар бўйлаб ўрнатилади. 5 – девор текислигидани вертикал боғловчилар. ёнма-ён жойлашган устунларни бирлаштиради. бинонинг чеккада жойлашган оралиқларига ўрнатилади ва ундан кейин ҳар 30 м га жойлаштирилади. тўшамани лойиҳалаш тўшама – том ёпмаси учун асос вазифасини ўтайди.тўшаманинг асосий юк кўтарувчи элементи ёғоч тахталардан бажарилади.мустаҳкамлитк ва бикрлик (эгилишга)ка ҳисобланади.етарлича бикрликка эга бўлиши учун тўшаманинг ҳар бир ёғоч тахтаси камида 3 та таянчга таянган қирқилмас тўсин схемаси бўйича ишлаши зарур (икки оралиқли қирқилмас тўсин). иссиқ томёпма конструкцияси 3-расмда келтирилган. 3-расм. иссиқ томёпма конструкцияси. 3-расмга тушунтириш: …

3 / 17

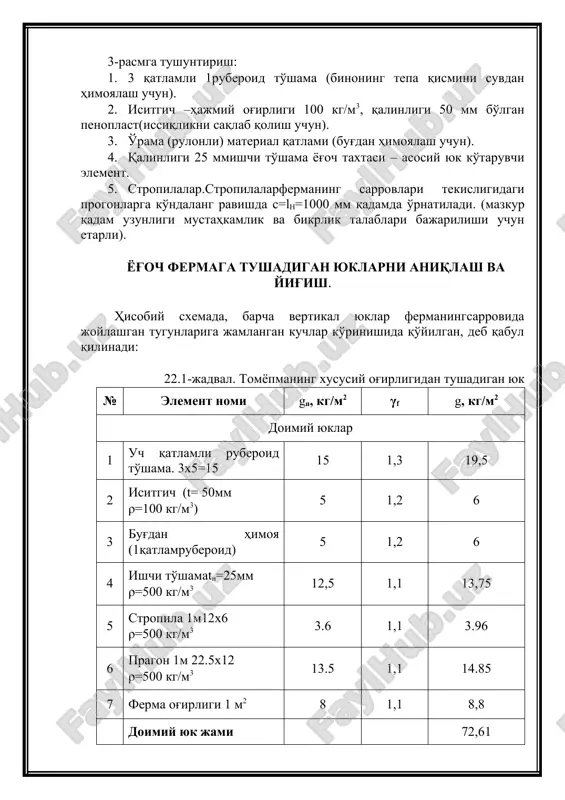

вал. томёпманинг хусусий оғирлигидан тушадиган юк № элемент номи gn, кг/м2 γf g, кг/м2 доимий юклар 1 уч қатламли рубероид тўшама. 3x5=15 15 1,3 19,5 2 иситгич (t= 50мм ρ=100 кг/м3) 5 1,2 6 3 буғдан ҳимоя (1қатламрубероид) 5 1,2 6 4 ишчи тўшамаtн=25мм ρ=500 кг/м3 12,5 1,1 13,75 5 стропила 1м12х6 ρ=500 кг/м3 3.6 1,1 3.96 6 прагон 1м 22.5x12 ρ=500 кг/м3 13.5 1,1 14.85 7 ферма оғирлиги 1 м2 8 1,1 8,8 доимий юк жами 72,61 вақтинчалик юклар 8 қор 1х0.65 65 1,3 84,5 тўлиқ юк жами 157,11 4-расм. ферма схемаси тасвири томонлариa х lпр(4200 x 2200 мм) бўлган тўғри тўртбурчак юк майдони бўлиб ҳисобланади. 5-расм. элементнинг юк майдони. ферма сарровининг битта тугунига тушадиган юклар - қор юки ва конструкция хусусий оғирлигидан тушадиган юклар йиғиндисидан иборат: q = 157,11 х 4.2 =659,8 кг ёғоч ферма элементлардаги зўриқишларни аниқлаш сиқилган ховонлар кесимлари ўлчамларини аниқлаш. учбурчак фермадаги ховонлар исталган юкланишларда …

4 / 17

аш: бу ерда []=150 –сиқилган оралиқ ховонлар учун чегаравий эгилиш. агар max >70, қуйидаги формула бўйича ҳисоблаймиз агар max 70, демак = 3000 /103.82 = 0.278 5. ховон бикрлигини текширамиз: c = nр1max / ( ∙ абр) ≤ rс ∙ mв, c = 2111.4/ (0.278 ∙ 100) = 75.94 кг/см2 70, демак = 3000 /101.52 = 0,291 5. ховон устуворлигини текширамиз c = nр1max / (∙ абр) ≤ rс ∙ mв, c = 3167/ (0,291 ∙ 125) = 87.06 кг/см2< 130кг/см2; устуворлик шарти бажарилди. ховоннинг кўндаланг кесими ўлчамларини белгилаймиз р2 100х125 мм. ферма тиргаклари ўлчамларини аниқлаш. ферма тиргаги думалоқ тўқилган пўлатдан ишланади, ry=2300 кг/см2,унда таъсир этаётган кучланишларга ҳисобланади.тиргаклар марказий чўзилишга ишлайди ва резьба ёрдамида заифлаштиришга хизмат қилади. тиргак кесимлари қуйидаги шарт асосида танланади: , бу ердаантст – заифлашишлар инобатга олинган тиргак юзаси nст – тиргакдаги кучланиш ry – чўзилишга пўлатнинг ҳисобий қаршилиги (пўлат с255) γс – иш шароити коэффициенти с1тиргаги …

5 / 17

аш = nст / rсм90 + аст, бу ердааш – шайба юзаси nст - стержендаги кучланиш rсм90 = 40 кг/см2 – ёғочни эзилишга маҳаллий ҳисобий қаршилик аст–стержень кесим юзаси аш = 0 / 40 + 0,785 = 0,785 см2 р2 ховони ва с2 тиргагининг сарровга бирикиш тугуни лобовой врубкада элементларни бириктириш имкониятларини аниқлаш бирикмалар ҳисоби: 1. аб. майдончасини эзилишини аниқлаш b = bр = bнп = bвп hвр= ¼ hвп rсм = 140 кг/см2 rсм90 = 40 кг/см2 α – ховон ўқини горизонтга нисбатан қиялик бурчаги rсмα = 140 / (1+(140/40 – 1) ∙ sin339°) = 86,3 кг/см2 cм = 3167∙ cos39° / (10 ∙ 3.75) = 65.63 кг/см2 cм =65.63 кг/см2 <rсмα ∙ mв = 86,3 ∙ 1 =86,3кг/см2 мустаҳкамлик шарти бажарилди, тугун конструкциясининг мазкур тури зарурий юкка бардош бера олади, демак, элементларни лобовой врубкада уланади. 2. шайба юзасини аниқлаш: аш = nст / rсм90 + аст, аш = …
