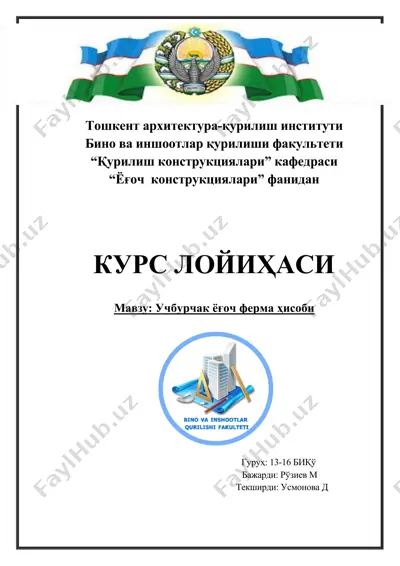

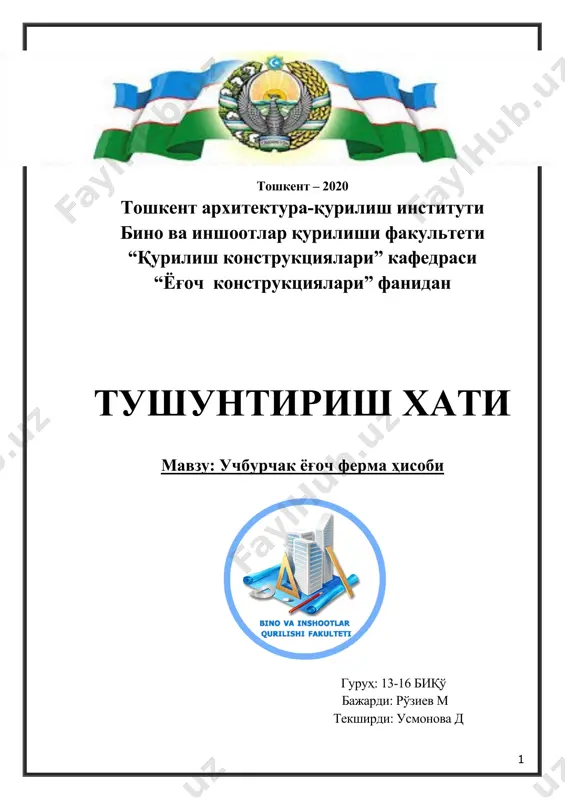

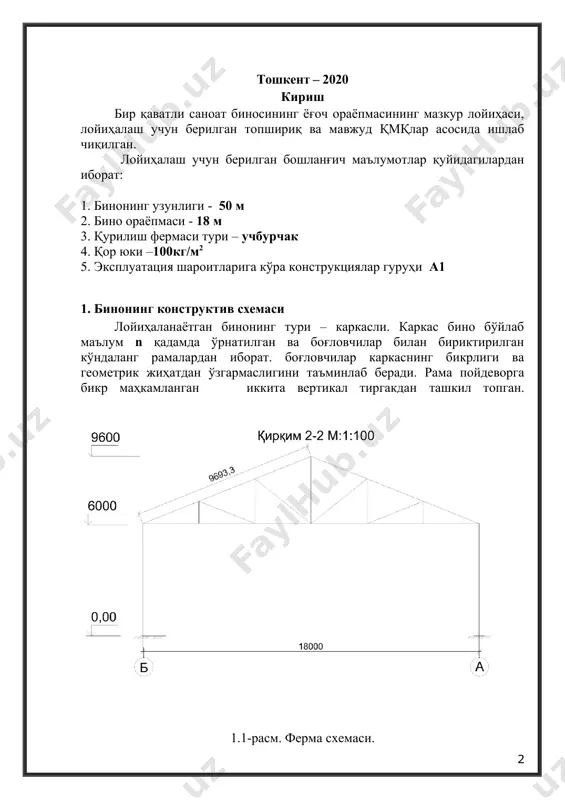

настоящий проект деревянного перекрытия одноэтажного промышленного здания разработан в соответствии с заданием на проектирован тошкент архитектура-қурилиш институти бино ва иншоотлар қурилиши факультети “қурилиш конструкциялари” кафедраси “ёғоч конструкциялари” фанидан курс лойиҳаси мавзу: учбурчак ёғоч ферма ҳисоби гуруҳ: 13-16 биқў бажарди: рўзиев м текширди: усмонова д тошкент – 2020 тошкент архитектура-қурилиш институти бино ва иншоотлар қурилиши факультети “қурилиш конструкциялари” кафедраси “ёғоч конструкциялари” фанидан тушунтириш хати мавзу: учбурчак ёғоч ферма ҳисоби гуруҳ: 13-16 биқў бажарди: рўзиев м текширди: усмонова д тошкент – 2020 кириш бир қаватли саноат биносининг ёғоч ораёпмасининг мазкур лойиҳаси, лойиҳалаш учун берилган топшириқ ва мавжуд қмқлар асосида ишлаб чиқилган. лойиҳалаш учун берилган бошланғич маълумотлар қуйидагилардан иборат: 1. бинонинг узунлиги - 50 м 2. бино ораёпмаси - 18 м 3. қурилиш фермаси тури – учбурчак 4. қор юки –100кг/м2 5. эксплуатация шароитларига кўра конструкциялар гуруҳи а1 1. бинонинг конструктив схемаси лойиҳаланаётган бинонинг тури – каркасли. каркас бино бўйлаб маълум n қадамда …

2 / 13

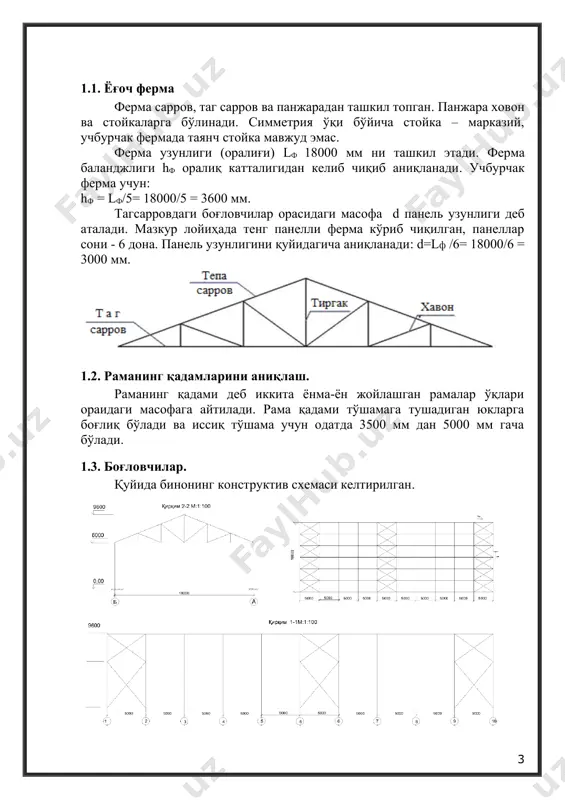

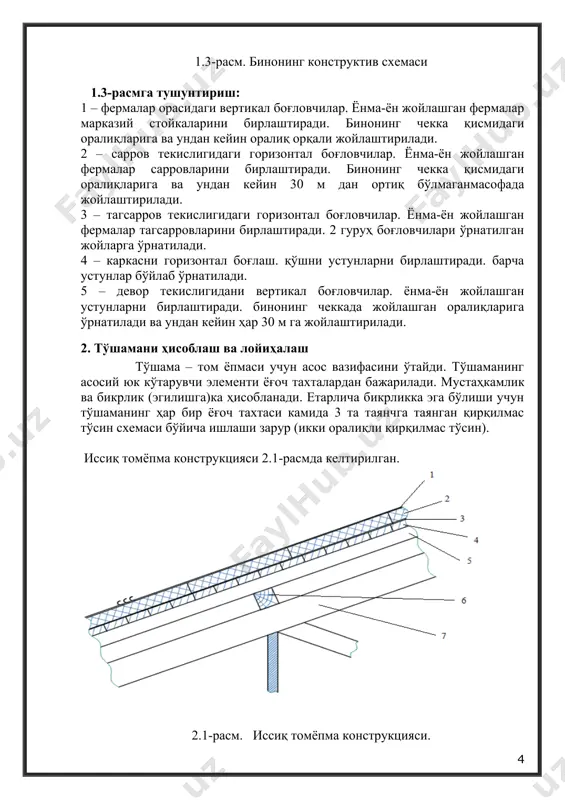

инг қадамларини аниқлаш. раманинг қадами деб иккита ёнма-ён жойлашган рамалар ўқлари ораидаги масофага айтилади. рама қадами тўшамага тушадиган юкларга боғлиқ бўлади ва иссиқ тўшама учун одатда 3500 мм дан 5000 мм гача бўлади. 1.3. боғловчилар. қуйида бинонинг конструктив схемаси келтирилган. 1.3-расм. бинонинг конструктив схемаси 1.3-расмга тушунтириш: 1 – фермалар орасидаги вертикал боғловчилар. ёнма-ён жойлашган фермалар марказий стойкаларини бирлаштиради. бинонинг чекка қисмидаги оралиқларига ва ундан кейин оралиқ орқали жойлаштирилади. 2 – сарров текислигидаги горизонтал боғловчилар. ёнма-ён жойлашган фермалар сарровларини бирлаштиради. бинонинг чекка қисмидаги оралиқларига ва ундан кейин 30 м дан ортиқ бўлмаганмасофада жойлаштирилади. 3 – тагсарров текислигидаги горизонтал боғловчилар. ёнма-ён жойлашган фермалар тагсарровларини бирлаштиради. 2 гуруҳ боғловчилари ўрнатилган жойларга ўрнатилади. 4 – каркасни горизонтал боғлаш. қўшни устунларни бирлаштиради. барча устунлар бўйлаб ўрнатилади. 5 – девор текислигидани вертикал боғловчилар. ёнма-ён жойлашган устунларни бирлаштиради. бинонинг чеккада жойлашган оралиқларига ўрнатилади ва ундан кейин ҳар 30 м га жойлаштирилади. 2. тўшамани ҳисоблаш ва лойиҳалаш тўшама …

3 / 13

ент. 5. стропилалар. стропилалар ферманинг сарровлари текислигидаги прогонларга кўндаланг равишда c=lh=1012мм қадамда ўрнатилади. (мазкур қадам узунлиги мустаҳкамлик ва бикрлик талаблари бажарилиши учун етарли). 2.1.1. хусусий оғирликдан тушадиган юкни аниқлаш. 2.1-жадвал. томёпманинг хусусий оғирлигидан тушадиган юк № элемент номи gn, кн/м2 γf g, кн/м2 доимий юклар 1 уч қатламли рубероид тўшама. 15 1,3 19.5 2 иситгич (t= 50 мм ρ=100 кг/м3) 5 1,2 6 3 буғдан ҳимоя (1 қатлам рубероид) 5 1,2 6 4 ишчи тўшама tн=25мм ρ=500 кг/м3 12.5 1,1 13.7 5 стропила 1м 12,5х6 ρ=500 кг/м3 3.75 1,1 4.12 6 прагон 1м 25х12,5 ρ=500 кг/м3 15.6 1,1 17.16 7 ферма оғирлиги 1 м2 8 1,1 8.8 доимий юк жами 75.28 вақтинчалик юклар 8 қор 100 x 0.65 65 1.4 91 тўлиқ юк жами 166.28 5. фермани ҳисоблаш ва лойиҳалаш 5.1. фермага тушадиган юкларни йиғиш ҳисобий схемада, барча вертикал юклар ферманинг сарровида жойлашган тугунларига жамланган кучлар кўринишида қўйилган, деб қабул …

4 / 13

б тарқатамиз. тагсарров марказий чўзилишга ишлайди. кесим тури - брус (1 навли ёғочдан бажарилади rр = 100 кг/см2). р = nнпmax / ант ≤ rр ∙ mо ∙ mв , бу ерда р – чўзлишидан ҳосил бўлган кучланиш; nнпmax = 18698.19 кг – пастки камар стерженларида пайдо бўладиган максимал кучланиш ант – тагсарров стерженларининг заифлашиш инобатга олинган кўндаланг кесим юзалари (нетто) rр = 100 кг/см2 – ёғочнинг чўзилишга ҳисобий қаршилиги mb = 1 –ишлаш шароити намлигини инобатга олувчи коэффициент mо = 0,8 – чўзилишдаги заифлашиш атрофидаги кучланишлар тўпланишининг таъсирини инобатга олувчи коэффициент. ант ≥ nнпmax / (rр ∙ mо ∙ mв) ≥ 18698.19/ (100 ∙ 0.8 ∙ 1) = 233.72 см2 абр = ант / 0,75 = 233.72 / 0,75 = 311.63 см2 бу ерда абр – тагсарров стерженларининг заифлашишлар инобатга олинмаган ҳолдаги кўндаланг кесими юзалари (брутто). пиломатериаллар сортаментидан тагсарров кесими юзасини танлаймиз, имконият даражасида hнп = 1,5bнп.шарт бажарилиши зарур. …

5 / 13

сарровнинг текислигидаги ва ферма текислигидаги эгилувчанликларни аниқлаймиз x и y: x = y = lx/rx = 3 / 0.0578 = 51.9 70, қуйидаги формула бўйича ҳисоблаймиз агар max 70, демак ϕ = 3000 / 88.592 = 0.382 5. ховон бикрлигини текширамиз: c = nр1max / (ϕ ∙ абр) ≤ rс ∙ mв, c = 4023.98 / (0.382 ∙ 156.25) = 67.41 кг/см2 70, демак ϕ = 3000 / 105.2 2 = 0.271 5. ховон устуворлигини текширамиз c = nр1max / (ϕ ∙ абр) ≤ rс ∙ mв, c = 4788.88/ (0.271 ∙ 156.25) = 113.09 кг/см2 < 130 кг/см2; устуворлик шарти бажарилди. ховоннинг кўндаланг кесими ўлчамларини белгилаймиз р2 125х125 мм. 5.3.4. ферма тиргаклари ўлчамларини аниқлаш. ферма тиргаги думалоқ тўқилган пўлатдан ишланади, ry=2300 кг/см2, унда таъсир этаётган кучланишларга ҳисобланади.тиргаклар марказий чўзилишга ишлайди ва резьба ёрдамида заифлаштиришга хизмат қилади. тиргак кесимлари қуйидаги шарт асосида танланади: , бу ерда антст – заифлашишлар инобатга …
