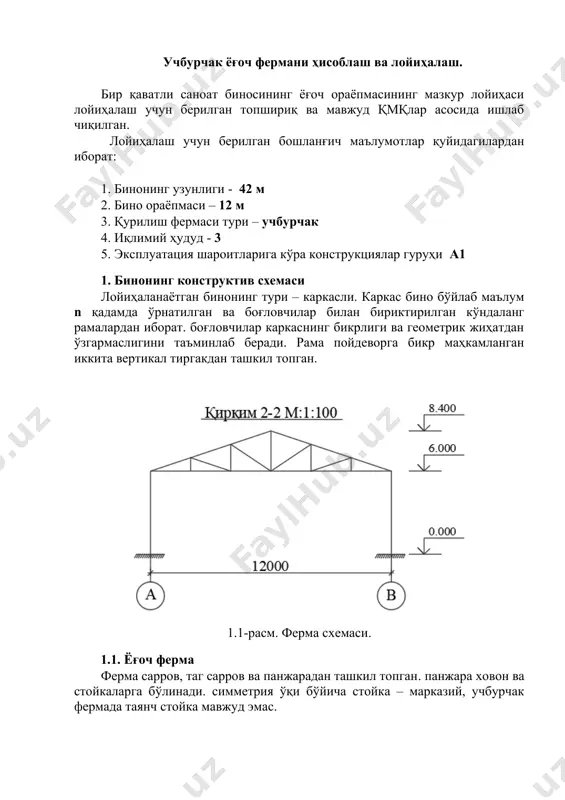

настоящий проект деревянного перекрытия одноэтажного промышленного здания разработан в соответствии с заданием на проектирован ўзбекистон республикаси қурилиш вазирлиги тошкент архитектура қурилиш институти бино ва иншоотлар қурилиши факультети қурилиш конструкциялари кафедраси 13-16(ў) биқф гурух “ёғоч ва пластмасса конструкциялари” фанидан курс лойиҳаси мавзу: учбурчак ёғоч фермани ҳисоблаш ва лойиҳалаш бажарди: тулабоев х қабул килди: усмонова д тошкент – 2019/2020 учбурчак ёғоч фермани ҳисоблаш ва лойиҳалаш. бир қаватли саноат биносининг ёғоч ораёпмасининг мазкур лойиҳаси лойиҳалаш учун берилган топшириқ ва мавжуд қмқлар асосида ишлаб чиқилган. лойиҳалаш учун берилган бошланғич маълумотлар қуйидагилардан иборат: 1. бинонинг узунлиги - 42 м 2. бино ораёпмаси – 12 м 3. қурилиш фермаси тури – учбурчак 4. иқлимий ҳудуд - 3 5. эксплуатация шароитларига кўра конструкциялар гуруҳи а1 1. бинонинг конструктив схемаси лойиҳаланаётган бинонинг тури – каркасли. каркас бино бўйлаб маълум n қадамда ўрнатилган ва боғловчилар билан бириктирилган кўндаланг рамалардан иборат. боғловчилар каркаснинг бикрлиги ва геометрик жиҳатдан ўзгармаслигини таъминлаб беради. …

2 / 13

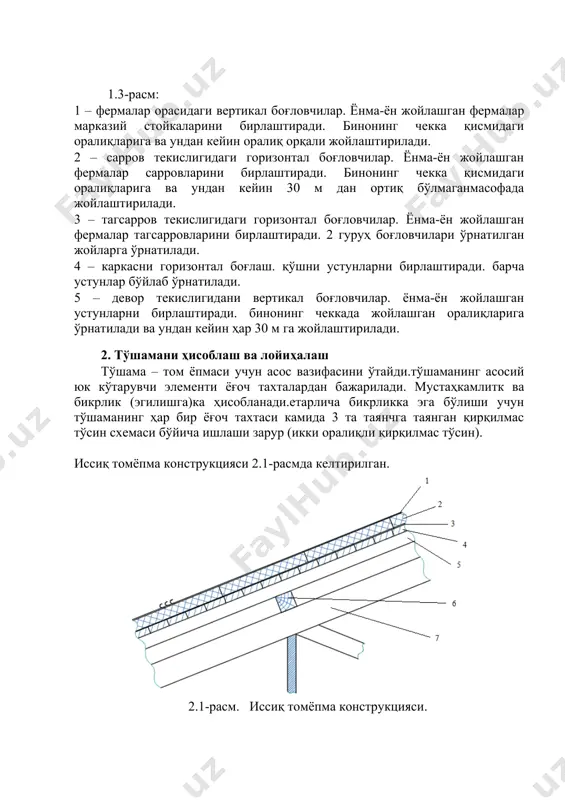

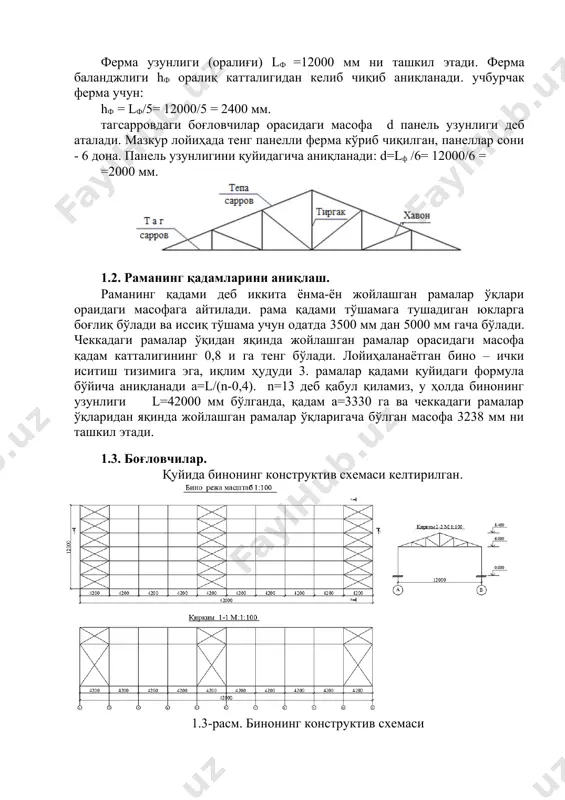

н юкларга боғлиқ бўлади ва иссиқ тўшама учун одатда 3500 мм дан 5000 мм гача бўлади. чеккадаги рамалар ўқидан яқинда жойлашган рамалар орасидаги масофа қадам катталигининг 0,8 и га тенг бўлади. лойиҳаланаётган бино – ички иситиш тизимига эга, иқлим ҳудуди 3. рамалар қадами қуйидаги формула бўйича аниқланади a=l/(n-0,4). n=13 деб қабул қиламиз, у ҳолда бинонинг узунлиги l=42000 мм бўлганда, қадам a=3330 га ва чеккадаги рамалар ўқларидан яқинда жойлашган рамалар ўқларигача бўлган масофа 3238 мм ни ташкил этади. 1.3. боғловчилар. қуйида бинонинг конструктив схемаси келтирилган. 1.3-расм. бинонинг конструктив схемаси 1.3-расм: 1 – фермалар орасидаги вертикал боғловчилар. ёнма-ён жойлашган фермалар марказий стойкаларини бирлаштиради. бинонинг чекка қисмидаги оралиқларига ва ундан кейин оралиқ орқали жойлаштирилади. 2 – сарров текислигидаги горизонтал боғловчилар. ёнма-ён жойлашган фермалар сарровларини бирлаштиради. бинонинг чекка қисмидаги оралиқларига ва ундан кейин 30 м дан ортиқ бўлмаганмасофада жойлаштирилади. 3 – тагсарров текислигидаги горизонтал боғловчилар. ёнма-ён жойлашган фермалар тагсарровларини бирлаштиради. 2 гуруҳ боғловчилари ўрнатилган …

3 / 13

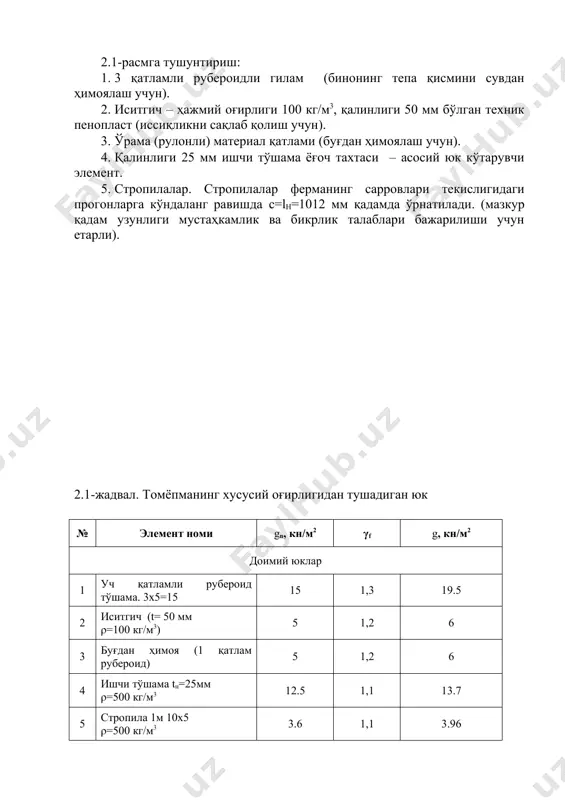

қисмини сувдан ҳимоялаш учун). 2. иситгич – ҳажмий оғирлиги 100 кг/м3, қалинлиги 50 мм бўлган техник пенопласт (иссиқликни сақлаб қолиш учун). 3. ўрама (рулонли) материал қатлами (буғдан ҳимоялаш учун). 4. қалинлиги 25 мм ишчи тўшама ёғоч тахтаси – асосий юк кўтарувчи элемент. 5. стропилалар. стропилалар ферманинг сарровлари текислигидаги прогонларга кўндаланг равишда c=lh=1012 мм қадамда ўрнатилади. (мазкур қадам узунлиги мустаҳкамлик ва бикрлик талаблари бажарилиши учун етарли). 2.1-жадвал. томёпманинг хусусий оғирлигидан тушадиган юк № элемент номи gn, кн/м2 γf g, кн/м2 доимий юклар 1 уч қатламли рубероид тўшама. 3x5=15 15 1,3 19.5 2 иситгич (t= 50 мм ρ=100 кг/м3) 5 1,2 6 3 буғдан ҳимоя (1 қатлам рубероид) 5 1,2 6 4 ишчи тўшама tн=25мм ρ=500 кг/м3 12.5 1,1 13.7 5 стропила 1м 10х5 ρ=500 кг/м3 3.6 1,1 3.96 6 прагон 1м 20х10 ρ=500 кг/м3 13.5 1,1 14.85 7 ферма оғирлиги 1 м2 8 1,1 8.8 доимий юк жами вақтинчалик юклар 8 …

4 / 13

рказий чўзилишга ишлайди. кесим тури - брус (1 навли ёғочдан бажарилади rр = 100 кг/см2). (р = nнпmax / ант ≤ rр ∙ mо ∙ mв , бу ерда (р – чўзлишидан ҳосил бўлган кучланиш; nнпmax = 7852.6 кг – пастки камар стерженларида пайдо бўладиган максимал кучланиш ант – тагсарров стерженларининг заифлашиш инобатга олинган кўндаланг кесим юзалари (нетто) rр = 100 кг/см2 – ёғочнинг чўзилишга ҳисобий қаршилиги mb = 1 –ишлаш шароити намлигини инобатга олувчи коэффициент mо = 0,8 – чўзилишдаги заифлашиш атрофидаги кучланишлар тўпланишининг таъсирини инобатга олувчи коэффициент. ант ≥ nнпmax / (rр ∙ mо ∙ mв) ≥ 7852.6 / (100 ∙ 0,8 ∙ 1) = 98.2 см2 абр = ант / 0,75 = 98.2 / 0,75 = 131 см2 бу ерда абр – тагсарров стерженларининг заифлашишлар инобатга олинмаган ҳолдаги кўндаланг кесими юзалари (брутто). пиломатериаллар сортаментидан тагсарров кесими юзасини танлаймиз, имконият даражасида hнп = 1,5bнп.шарт бажарилиши зарур. тагсарров бруси …

5 / 13

а текислигидаги эгилувчанликларни аниқлаймиз (x и (y: (x = (y = lx/rx = 2,4 / 0,0433 = 55.4 70, ( қуйидаги формула бўйича ҳисоблаймиз агар (max <70 бўлса, ( ни қуйидаги формула бўйича аниқлаймиз: 5. ховон бикрлигини текширамиз: агар бикрлик шарти бажарилмаса, hр қийматини сортаментдан энг яқин қийматга оширамиз ва ҳисоблашни такрорлаймиз. р1 ховонларни ҳисоблаш bр1= bнп= bвп= 150 мм nр1 = 1640.1 кг lx=ly=lр1=2.2 м (= 0,5 1. абртр= 1640.1 / (0,5∙130∙1) = 25.3 см2 2. ховон кўндаланг кесими ўлчамларини 150 х 150 мм (берилган b даги минимал қиймат) абр= 225 см2 3. инерция радиусларини аниқлаймиз rx = ry = 0,289∙15 = 4.33 см = 0.0433 м 4. ховон эгилишларини аниқлаймиз: (x=lx/rx =(y=lу/rу = 2.2 / 0,0433 = 50.8 < [120] = 1 - 0,8 ∙ ( ( / 100 )2 = 1 - 0,8 ∙ ( 50.8 / 100 )2 = 0,8 ховон бикрлигини текширамиз: (c = nр1max …
