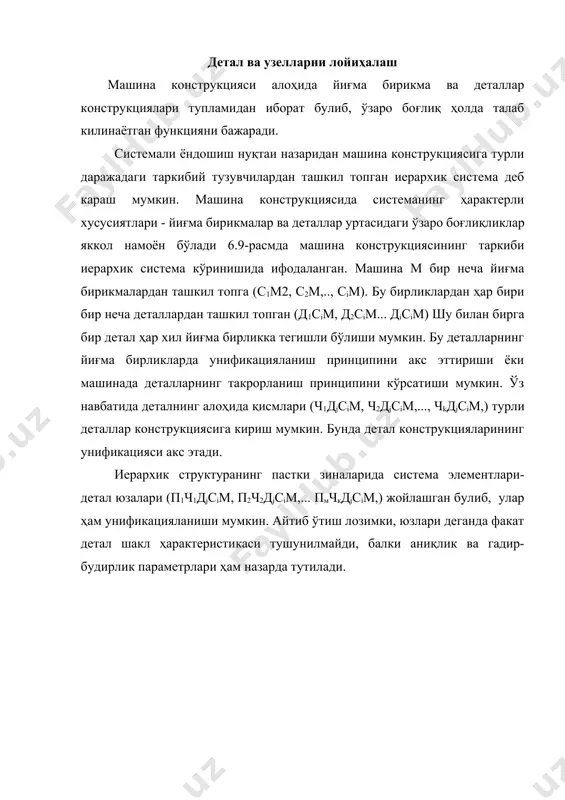

1540973504_72809.docx машинанинг оптимал конструкцияси дэ 11 дэ 12 дэ 1 к дэ 21 дэ 22 дэ 2n дэ i1 дэ i2 дэ iq эm 1 эm 2 э mi дn 11 дn 12 дn 1c дn 21 дn 22 дэ 2p дn i1 дn i2 дn is п m1 п m2 п mi критерия бахолаш натижаси эксплуатация талаблари ишлаб чикариш талаблари детал ва узеллар лойиҳалаш тамойиллари режа: 1. детал ва узелларни лойихалаш 2. компановка усули детал ва узелларни лойиҳалаш машина конструкцияси алоҳида йиғма бирикма ва деталлар конструкциялари тупламидан иборат булиб, ўзаро боғлиқ ҳолда талаб килинаётган функцияни бажаради. системали ёндошиш нуқтаи назаридан машина конструкциясига турли даражадаги таркибий тузувчилардан ташкил топган иерархик система деб караш мумкин. машина конструкциясида системанинг ҳарактерли хусусиятлари - йиғма бирикмалар ва деталлар уртасидаги ўзаро боғлиқликлар яккол намоён бўлади 6.9-расмда машина конструкциясининг таркиби иерархик система кўринишида ифодаланган. машина м бир неча йиғма бирикмалардан ташкил топга (с1м2, с2м,.., сiм). бу …

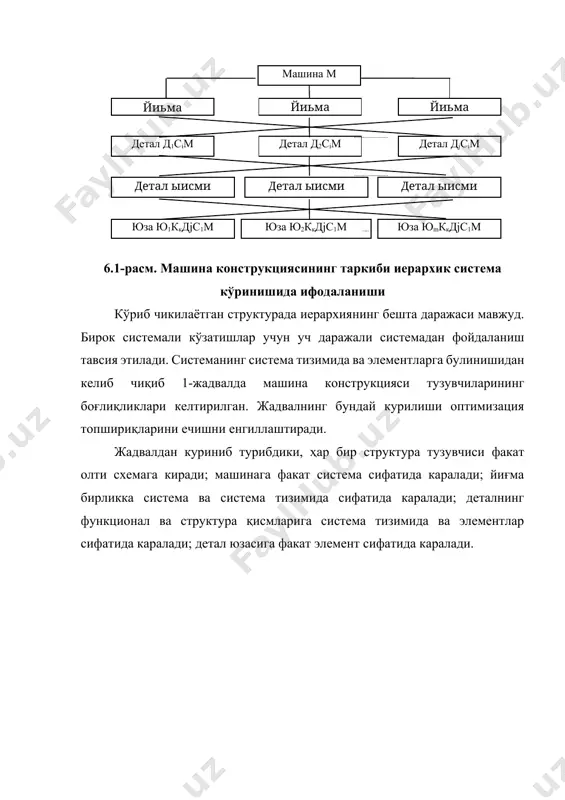

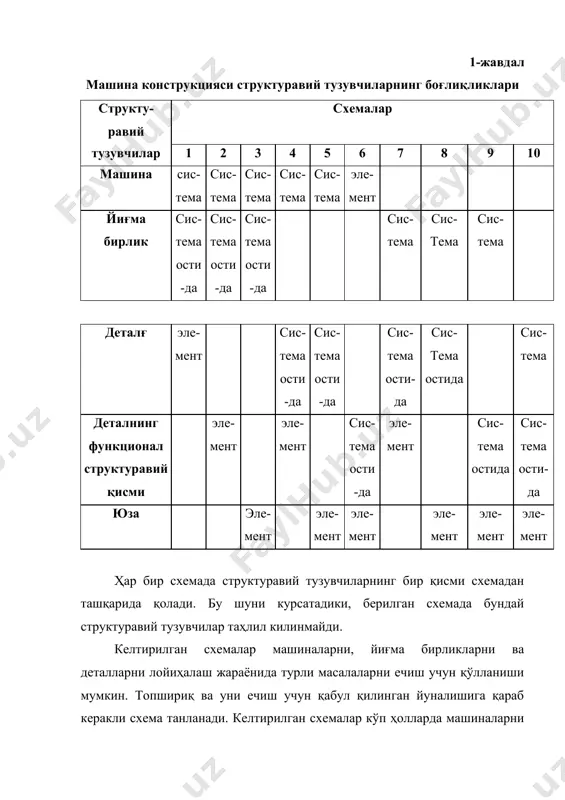

нинг таркиби иерархик система кўринишида ифодаланиши кўриб чикилаётган структурада иерархиянинг бешта даражаси мавжуд. бирок системали кўзатишлар учун уч даражали системадан фойдаланиш тавсия этилади. системанинг система тизимида ва элементларга булинишидан келиб чиқиб 1-жадвалда машина конструкцияси тузувчиларининг боғлиқликлари келтирилган. жадвалнинг бундай курилиши оптимизация топшириқларини ечишни енгиллаштиради. жадвалдан куриниб турибдики, ҳар бир структура тузувчиси факат олти схемага киради; машинага факат система сифатида каралади; йиғма бирликка система ва система тизимида сифатида каралади; деталнинг функционал ва структура қисмларига система тизимида ва элементлар сифатида каралади; детал юзасига факат элемент сифатида каралади. 1-жавдал машина конструкцияси структуравий тузувчиларнинг боғлиқликлари структу-равий схемалар тузувчилар 1 2 3 4 5 6 7 8 9 10 машина сис-тема сис-тема сис-тема сис-тема сис-тема эле-мент йиғма бирлик сис-тема ости-да сис-тема ости-да сис-тема ости-да сис-тема сис- тема сис- тема деталғ эле-мент сис-тема ости-да сис-тема ости-да сис-тема ости-да сис- тема остида сис-тема деталнинг функционал структуравий қисми эле-мент эле-мент сис-тема ости-да эле-мент сис- тема остида сис-тема ости-да …

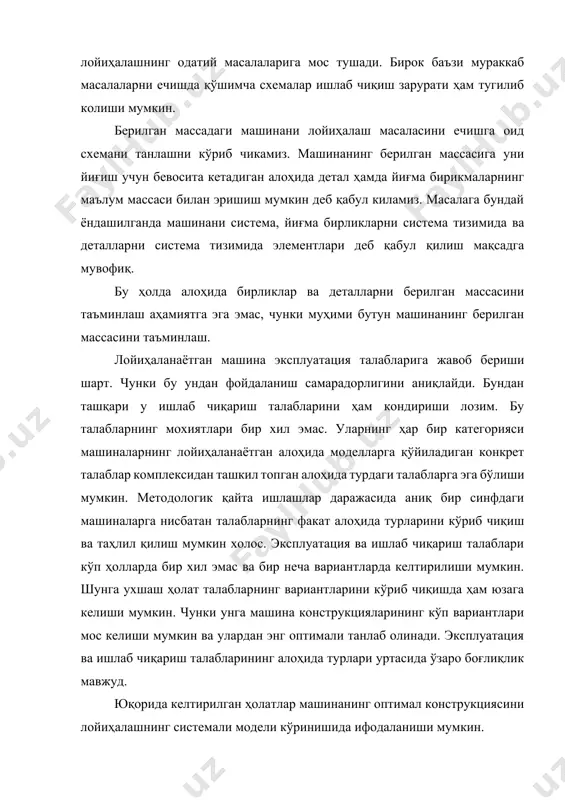

сига уни йиғиш учун бевосита кетадиган алоҳида детал ҳамда йиғма бирикмаларнинг маълум массаси билан эришиш мумкин деб қабул киламиз. масалага бундай ёндашилганда машинани система, йиғма бирликларни система тизимида ва деталларни система тизимида элементлари деб қабул қилиш мақсадга мувофиқ. бу ҳолда алоҳида бирликлар ва деталларни берилган массасини таъминлаш аҳамиятга эга эмас, чунки муҳими бутун машинанинг берилган массасини таъминлаш. лойиҳаланаётган машина эксплуатация талабларига жавоб бериши шарт. чунки бу ундан фойдаланиш самарадорлигини аниқлайди. бундан ташқари у ишлаб чиқариш талабларини ҳам кондириши лозим. бу талабларнинг мохиятлари бир хил эмас. уларнинг ҳар бир категорияси машиналарнинг лойиҳаланаётган алоҳида моделларга қўйиладиган конкрет талаблар комплексидан ташкил топган алоҳида турдаги талабларга эга бўлиши мумкин. методологик қайта ишлашлар даражасида аниқ бир синфдаги машиналарга нисбатан талабларнинг факат алоҳида турларини кўриб чиқиш ва таҳлил қилиш мумкин холос. эксплуатация ва ишлаб чиқариш талаблари кўп ҳолларда бир хил эмас ва бир неча вариантларда келтирилиши мумкин. шунга ухшаш ҳолат талабларнинг вариантларини кўриб чиқишда ҳам юзага …

ия вариантлари мос келиши мумкин (мэ11, мэ12, ... мэ1к; мэ21, мэ22, ... мэ2n; ... ; мэi1, ... мэiq), ва ишлаб чиқаришнинг ҳар бир талабига бир неча конструкция вариантлари мос келиши мумкин (мп11, мп12, .... мп1t, мп21, мп22, ... мп2p; ... ; мпp1, мпi2,... мпis). мэ машина конструкциясининг вариантларида эксплуатация талабларидан ташқари кайсидир даражада ишлаб чиқариш талаблари ҳам ҳисобга олинган. мп конструкция вариантларида эса ишлаб чиқариш талаблари тўларок ҳисобга олинган. талабларнинг тўлалиги лойиҳани ишлаб чиқариш босқичларига боғлиқ. шундай килиб машиналар конструкцияларининг иккита гурухи мавжуд. уларни берилган ёки қабул қилинган ҳалк хужалик критериялари ёрдамида баҳолаш ва шу асосда машинанинг оптимал вариантини ишлаб чиқиш лозим. машинанинг оптимал конструкцияси мэ11 мэ12 мэ1к мэ21 мэ22 мэ2n мэi1 мэi2 мэiq эт1 эт2 этi мn11 мn12 мn1c мn21 мn22 мэ2p мni1 мni2 мnis пm1 пm2 пmi критерия баъолаш натижаси эксплуатация талаблари ишлаб чиыариш талаблари 6.10-расм. системали моделнинг принципиал схемаси машина ва йиғма бирликлар ажраладиган ва ажралмайдиган бирликларга …

укциянинг мураккаблиги ва ҳисоблаш базасининг мавжудлигига қараб параллел, кетма-кет ёки алмашиб-алмашиб бориши мумкин. бир катор деталлар турига нисбатан, ҳисоблаш базасининг ўзи етарли булмайди. шунинг учун кўп ўлчамлар ухшаш конструкциялар асосийда олинади. масалан, тишли гилдиракларни лойиҳалашда ҳисоблаш билан факат 30% ўлчамларгина олинади. бу машинани ишга мослаш жараёнида ёки серияли ишлаб чиқариш жараёнида ёки чизмаларига анчагина ўзгартиришлар киритишга олиб келади. вахоланки, лойиҳалашдаёк бу муаммони чуқуррок ва комплекс урганиб чиқиш билан олдини олиш мумкин эди. 6.11-расмда детал конструкциясининг структураси берилган. детални система деб қабул килган ҳолда унинг функционал ва структуравий қисмларини система тизимида, юзаларига эса элементлар деб каралади. детал конструкциясининг тури ва мураккаблигига қараб структуравий тузувчилар сони ҳар хил бўлиши мумкин. детал д юзаси ю1кiд юзаси ю2кiд юзаси юjкiд детал ыисми кiд детал ыисми к2д детал ыисми к1д 6.11-расм. детал конструкциясининг структураси системали таҳлил ҳолатларидан фойдаланиб детални лойиҳалашдаги ишлар йуналишини аниқлаш мумкин. масалан, оптимал структуравий тузувчиларни танлаш ҳали бу ҳолда детал конструкцияси ҳам …
