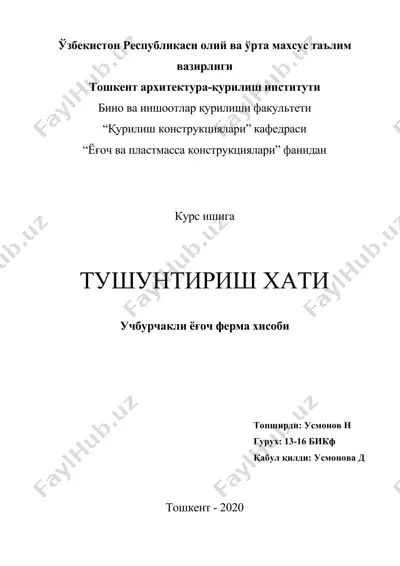

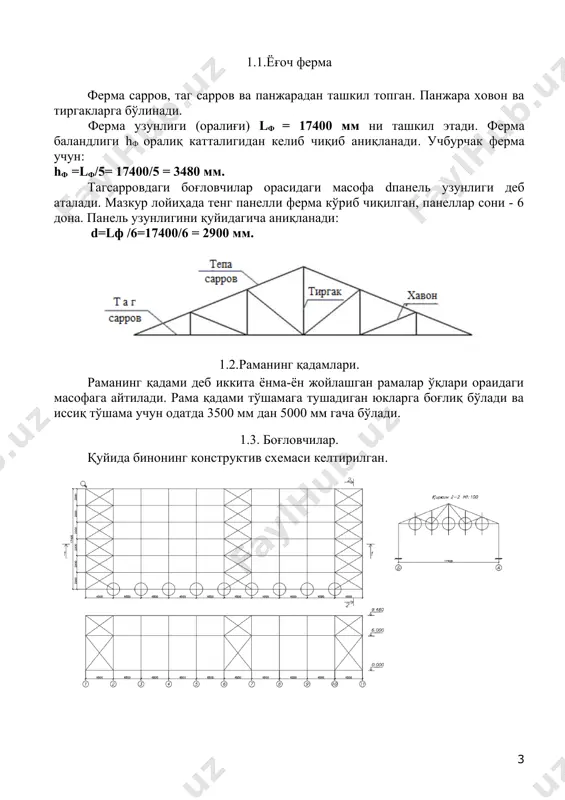

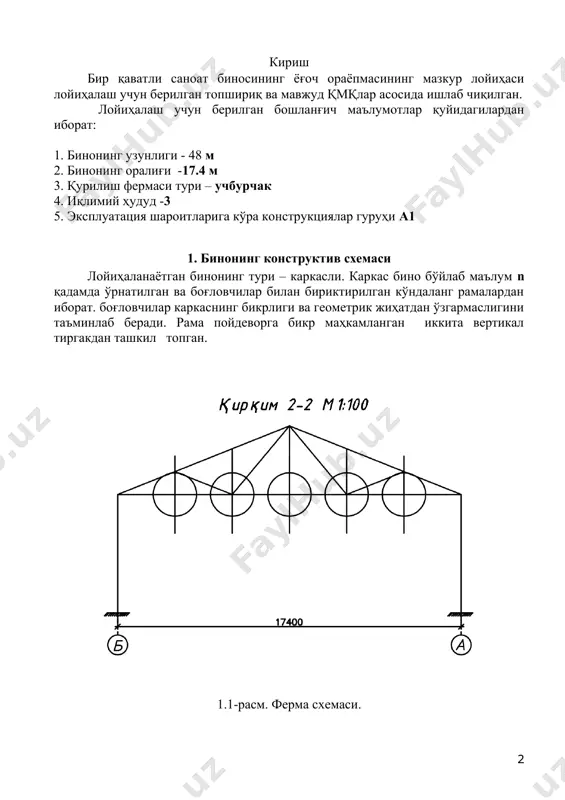

ўзбекистон республикаси олий ва ўрта махсус таълим вазирлиги тошкент архитектура-қурилиш институти бино ва иншоотлар қурилиши факультети “қурилиш конструкциялари” кафедраси “ёғоч ва пластмасса конструкциялари” фанидан курс ишига тушунтириш хати учбурчакли ёғоч ферма хисоби топширди: усмонов н гурух: 13-16 бикф қабул қилди: усмонова д тошкент - 2020 кириш бир қаватли саноат биносининг ёғоч ораёпмасининг мазкур лойиҳаси лойиҳалаш учун берилган топшириқ ва мавжуд қмқлар асосида ишлаб чиқилган. лойиҳалаш учун берилган бошланғич маълумотлар қуйидагилардан иборат: 1. бинонинг узунлиги - 48 м 2. бинонинг оралиғи -17.4 м 3. қурилиш фермаси тури – учбурчак 4. иқлимий ҳудуд -3 5. эксплуатация шароитларига кўра конструкциялар гуруҳи а1 1. бинонинг конструктив схемаси лойиҳаланаётган бинонинг тури – каркасли. каркас бино бўйлаб маълум n қадамда ўрнатилган ва боғловчилар билан бириктирилган кўндаланг рамалардан иборат. боғловчилар каркаснинг бикрлиги ва геометрик жиҳатдан ўзгармаслигини таъминлаб беради. рама пойдеворга бикр маҳкамланган иккита вертикал тиргакдан ташкил топган. 1.1-расм. ферма схемаси. 1.1.ёғоч ферма ферма сарров, таг сарров ва …

2 / 13

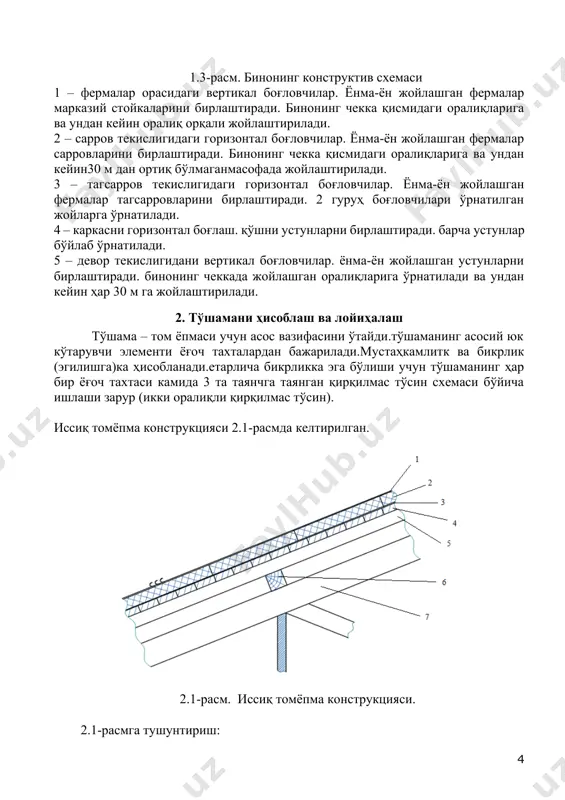

алар марказий стойкаларини бирлаштиради. бинонинг чекка қисмидаги оралиқларига ва ундан кейин оралиқ орқали жойлаштирилади. 2 – сарров текислигидаги горизонтал боғловчилар. ёнма-ён жойлашган фермалар сарровларини бирлаштиради. бинонинг чекка қисмидаги оралиқларига ва ундан кейин30 м дан ортиқ бўлмаганмасофада жойлаштирилади. 3 – тагсарров текислигидаги горизонтал боғловчилар. ёнма-ён жойлашган фермалар тагсарровларини бирлаштиради. 2 гуруҳ боғловчилари ўрнатилган жойларга ўрнатилади. 4 – каркасни горизонтал боғлаш. қўшни устунларни бирлаштиради. барча устунлар бўйлаб ўрнатилади. 5 – девор текислигидани вертикал боғловчилар. ёнма-ён жойлашган устунларни бирлаштиради. бинонинг чеккада жойлашган оралиқларига ўрнатилади ва ундан кейин ҳар 30 м га жойлаштирилади. 2. тўшамани ҳисоблаш ва лойиҳалаш тўшама – том ёпмаси учун асос вазифасини ўтайди.тўшаманинг асосий юк кўтарувчи элементи ёғоч тахталардан бажарилади.мустаҳкамлитк ва бикрлик (эгилишга)ка ҳисобланади.етарлича бикрликка эга бўлиши учун тўшаманинг ҳар бир ёғоч тахтаси камида 3 та таянчга таянган қирқилмас тўсин схемаси бўйича ишлаши зарур (икки оралиқли қирқилмас тўсин). иссиқ томёпма конструкцияси 2.1-расмда келтирилган. 2.1-расм. иссиқ томёпма конструкцияси. 2.1-расмга тушунтириш: 3 қатламли …

3 / 13

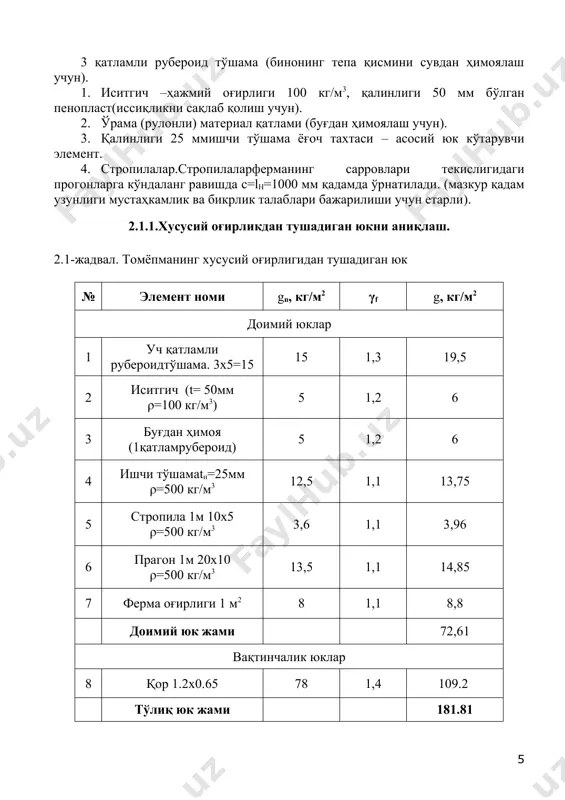

кг/м3) 5 1,2 6 3 буғдан ҳимоя (1қатламрубероид) 5 1,2 6 4 ишчи тўшамаtн=25мм ρ=500 кг/м3 12,5 1,1 13,75 5 стропила 1м 10х5 ρ=500 кг/м3 3,6 1,1 3,96 6 прагон 1м 20х10 ρ=500 кг/м3 13,5 1,1 14,85 7 ферма оғирлиги 1 м2 8 1,1 8,8 доимий юк жами 72,61 вақтинчалик юклар 8 қор 1.2х0.65 78 1,4 109.2 тўлиқ юк жами 181.81 3. фермани ҳисоблаш ва лойиҳалаш 3.1.фермага тушадиган юкларни йиғиш ҳисобий схемада, барча вертикал юклар ферманингсарровида жойлашган тугунларига жамланган кучлар кўринишида қўйилган, деб қабул қилинади: 3.1-расм. ферма схемаси тасвири томонлари a х lпр= (4200 x 2200 мм) бўлган тўғри тўртбурчак юк майдони бўлиб ҳисобланади. 3.2-расм. элементнинг юк майдони. ферма сарровининг битта тугунига тушадиган юклар - қор юки ва конструкция хусусий оғирлигидан тушадиган юклар йиғиндисидан иборат: q = 181.81 х 4,8 = 873 кг 3.3-расм. ҳисобий схема тасвири. максвел кремон диаграммаси 3.1-жадвал. стерженлардаги кучланишлар: 3.3.ферманинг кўндаланг кесимларини ўлчамларини аниқлаш. 3.3.1.тагсарров кесимлари …

4 / 13

р– тагсарров стерженларининг заифлашишлар инобатга олинмаган ҳолдаги кўндаланг кесими юзалари (брутто). пиломатериаллар сортаментидан тагсарров кесими юзасини танлаймиз, имконият даражасида hнп = 1,5bнп. шарт бажарилиши зарур. тагсарров бруси кесимини қабул қиламиз 150 х 200 мм, aнп = 300 см2. 3.3.2.сарров кесим юзалари ўлчамларини аниқлаш сарровнинг нисбатан кўпроқ юкланган стерженини аниқлаймиз ва ундаги кучланиш бўйича кўндаланг кесим юзасини танлаймиз. олинган кўндаланг кесим юзаси бутун узунликка таалуқли. сарров марказий сиқилишга ишлайди. кесим тури – брус (1 навли ёғочдан бажарилади - (rс = 130 кг/см2) с = nвпmax / ант ≤ rс ∙ mв, бу ердаc- чўзилишдан ҳосил бўлган кучланиш; rс = 130 кг/см2– ёғочнинг сиқилишга ҳисобий қаршилиги. ант ≥ nвпmax / (rс ∙ mв) =23833/ (130 ∙ 1) = 183.4см2; абр = ант / 0,75 = 183.4 / 0,75 =244.5 см2. сарров стерженлари кесимларини қабул қиламиз 150х225 мм, a = 337.5 см2. сарровнинг ҳар бир тугунига прогонлар ўрнатишда ферма текислигидаги саррови ҳамда ферма …

5 / 13

зьба ёрдамида заифлаштиришга хизмат қилади. тиргак кесимлари қуйидаги шарт асосида танланади: , бу ерда антст – заифлашишлар инобатга олинган тиргак юзаси nст – тиргакдаги кучланиш ry – чўзилишга пўлатнинг ҳисобий қаршилиги (пўлат с255) γс – иш шароити коэффициенти с1тиргаги антст = 2532 / 2300 ∙ 1 = 1.1 см2. сортамент бўйича минимал конструктив диаметр: ø12 мм, аст = 1.131 см2ни қабул қиламиз. с2тиргаги антст = 2532 / 2300 ∙ 1 = 1.1 см2. сортамент бўйича тиргак кесимини қабул қиламиз: ø12 мм, аст = 1.131 см2 с3тиргаги антст = 7595/ 2300 ∙ 1 = 3.3 см2. сортаментдан стойка кесимини қабул қиламиз: ø21 мм, аст = 3.46 см2 5 image3.png image4.png image5.png image6.jpeg image7.jpeg image8.png image9.png image10.wmf image11.wmf image12.wmf image13.wmf image14.wmf image15.wmf image16.wmf oleobject1.bin image1.png image2.png b c р тр бр m r n а × × ³ j [ ] λ r l λ x x х < = [ ] …
