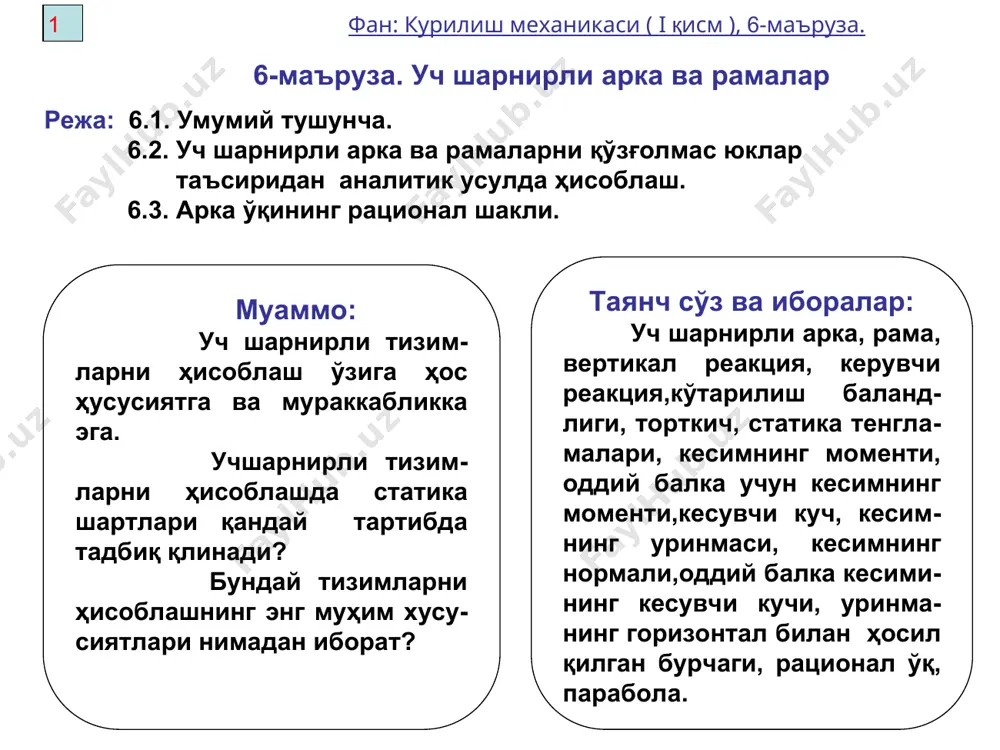

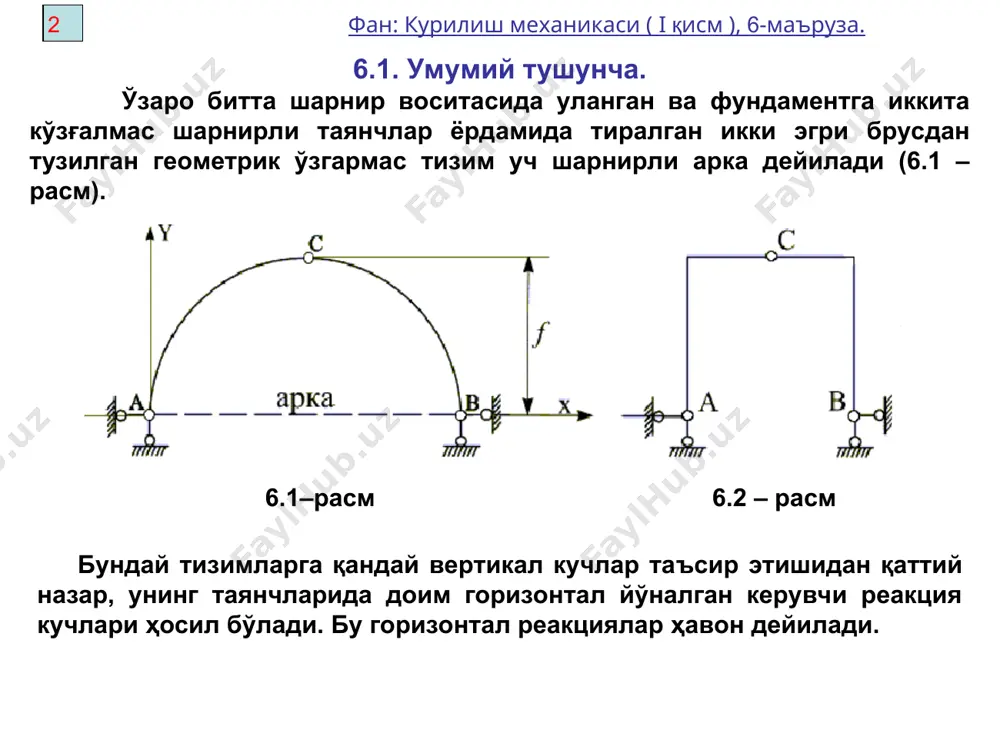

слайд 1 муаммо: уч шарнирли тизим-ларни ҳисоблаш ўзига ҳос ҳусусиятга ва мураккабликка эга. учшарнирли тизим-ларни ҳисоблашда статика шартлари қандай тартибда тадбиқ қлинади? бундай тизимларни ҳисоблашнинг энг муҳим хусу-сиятлари нимадан иборат? таянч сўз ва иборалар: уч шарнирли арка, рама, вертикал реакция, керувчи реакция,кўтарилиш баланд-лиги, торткич, статика тенгла-малари, кесимнинг моменти, оддий балка учун кесимнинг моменти,кесувчи куч, кесим-нинг уринмаси, кесимнинг нормали,оддий балка кесими-нинг кесувчи кучи, уринма-нинг горизонтал билан ҳосил қилган бурчаги, рационал ўқ, парабола. 6-маъруза. уч шарнирли арка ва рамалар режа: 6.1. умумий тушунча. 6.2. уч шарнирли арка ва рамаларни қўзғолмас юклар таъсиридан аналитик усулда ҳисоблаш. 6.3. арка ўқининг рационал шакли. 1 фан: курилиш механикаси ( i қисм ), 6-маъруза. 2 фан: курилиш механикаси ( i қисм ), 6-маъруза. 6.1. умумий тушунча. ўзаро битта шарнир воситасида уланган ва фундаментга иккита кўзғалмас шарнирли таянчлар ёрдамида тиралган икки эгри брусдан тузилган геометрик ўзгармас тизим уч шарнирли арка дейилади (6.1 – расм). бундай тизимларга қандай вертикал …

2 / 12

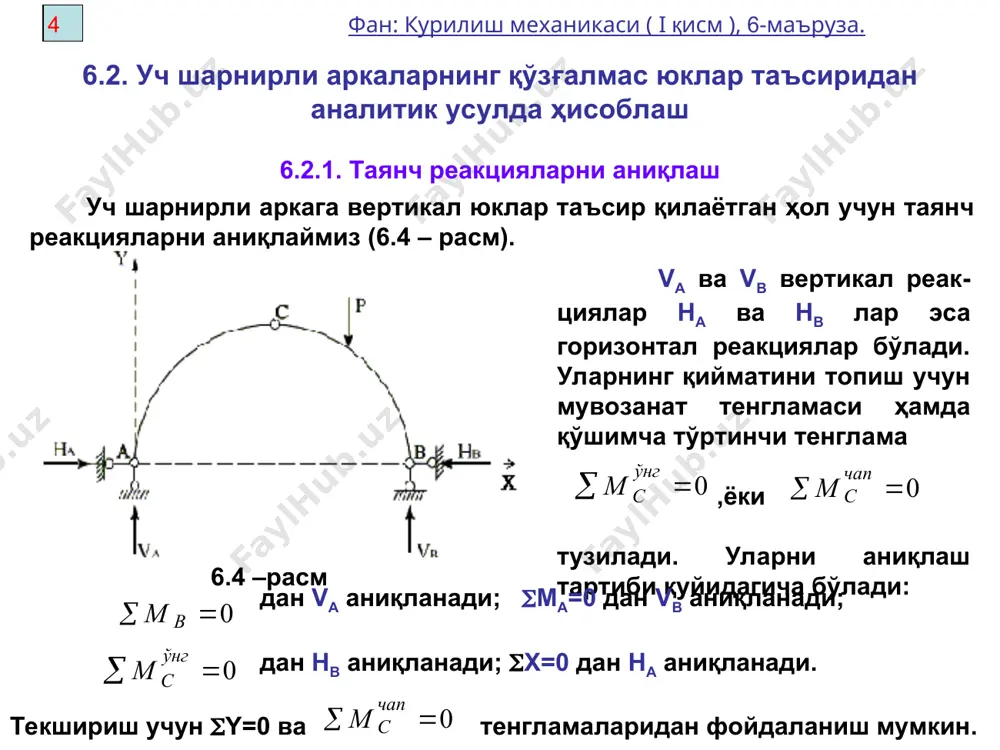

канинг оралик шарнири c дан чап ёки ўнг томонда таъсир этувчи ҳамма кучлардан шу шарнирларга нисбатан олинган моментлар йиғиндисининг нолга тенглик шартига асосан тузилади, яъни: (6.1) 4 фан: курилиш механикаси ( i қисм ), 6-маъруза. va ва vb вертикал реак-циялар ha ва hb лар эса горизонтал реакциялар бўлади. уларнинг қийматини топиш учун мувозанат тенгламаси ҳамда қўшимча тўртинчи тенглама ,ёки тузилади. уларни аниқлаш тартиби қуйидагича бўлади: 6.2. уч шарнирли аркаларнинг қўзғалмас юклар таъсиридан аналитик усулда ҳисоблаш 6.2.1. таянч реакцияларни аниқлаш уч шарнирли аркага вертикал юклар таъсир қилаётган ҳол учун таянч реакцияларни аниқлаймиз (6.4 – расм). дан va аниқланади; ma=0 дан vb аниқланади; дан hb аниқланади; x=0 дан ha аниқланади. текшириш учун y=0 ва тенгламаларидан фойдаланиш мумкин. 6.4 –расм 5 фан: курилиш механикаси ( i қисм ), 6-маъруза. аркалар учун эгувчи момент (m), кесувчи куч (q) ва бўйлама куч(n)лар ички зўриқишлар бўлади. уларни қуйидаги умумий формула - лар ёрдамида аниқланади. 6.2.2. ички …

3 / 12

лиш механикаси ( i қисм ), 6-маъруза. бўйлама кучини ҳисоблаш. арканинг исталган кўндаланг кесимидаги бўйлама куч кесимдан бир томонда жойлашган ҳамма кучларнинг арка ўқининг “k” нуқтасига ўтказилган уринмага проекцияларининг алгебраик йиғиндисига тенг, nk =  u: nk=(va–р1–р2)sinк+h∙cоsk ёки nk=q0ksink+h cоsk агар ташқи кучлар проекциялари алгебраик йиғиндиси арка кесимида сиқувчи куч ҳосил қилса, бўйлама кучни мусбат деб қабул қиламиз. (6.6) чап 8 фан: курилиш механикаси ( i қисм ), 6-маъруза. 6.3. арка ўқининг рационал шакли агар вертикал ёйилган юклар таъсирида бўлган уч шарнирли арканинг босим чизиғи арка ўқига мос келса, арканинг исталган кўндаланг кесимидаги эгувчи момент нолга тенг бўлади. бундай хусусиятга эга бўлган арка ўқи арканинг рационал ўқи дейилади. рационал ўқли аркаларнинг исталган кўндаланг кесимида фақат бўйлама зўриқиш кучи ҳосил бўлиб, арка сиқилишга ишлайди. мисол тариқасида текис таралган юклар таъсирида бўлган уч шарнирли аркани кўриб чиқамиз (6.7 а – расм). арканинг ўқи рационал шаклли бўлиши учун унинг исталган кўндаланг кесимидаги эгувчи …

4 / 12

и? 4. топилган реакцияларнинг тўғрилиги қандай текширилади? 5. уч шарнирли рама (аркалар) да қандай ички зўриқишлар бўлади? 6. стерженнинг эгувчи момент экстремал қийматларига эришган кесимларида кесувчи куч нимага тенг бўлади? 7. тўплама куч қўйилган кесимларда эгувчи момент ва кесувчи куч қандай ўзгаради? мисоллар келтиринг. 8. уч шарнирли аркалар ички зўриқишлари формулаларидаги оддий балка учун эгувчи момент ва кесувчи кучлар нима? 9. кесимга жуфт куч (момент) қўйилган кесимда эгувчи момент ва кесувчи куч қандай ўзгаради? 10.ташқи момент қуйилмаган шарнирда эгувчи момент нимага тенг? 7-маърузага å å å å å = = = = = 0 , 0 , 0 , 0 , 0 чап с ўнг c м ёки m m y x 0 = å чап c м 0 = å в м 0 = å ўнг c м k y h 0 k q 0 k m k k y h m m k × - = 0 0 …
