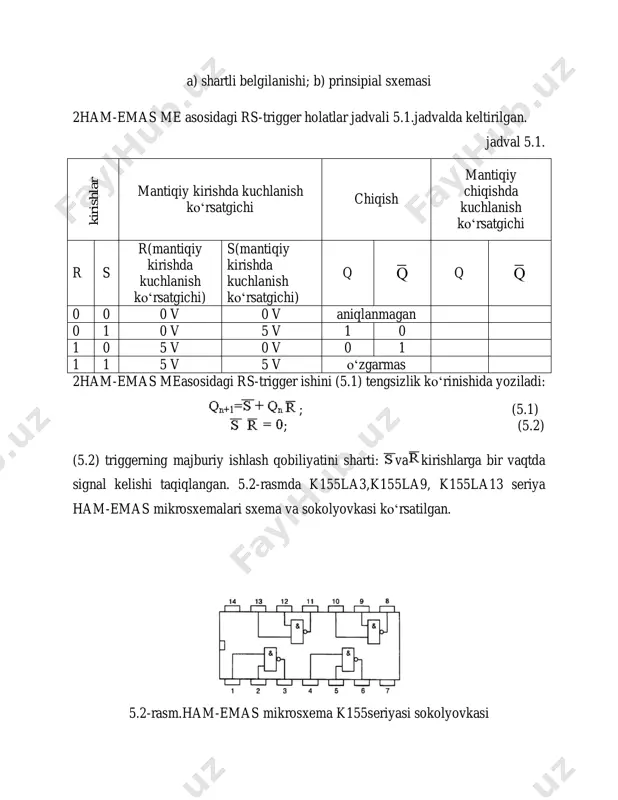

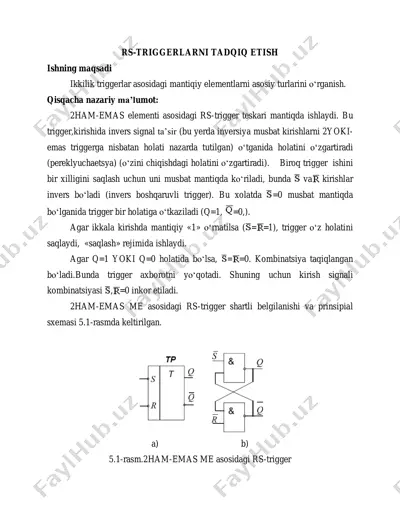

rs-triggerlarni tadqiq etish ishning maqsadi ikkilik triggerlar asosidagi mantiqiy elementlarni asosiy turlarini o‘rganish. qisqacha nazariy ma’lumot: 2ham-emas elementi asosidagi rs-trigger teskari mantiqda ishlaydi. bu trigger,kirishida invers signal ta’sir (bu yerda inversiya musbat kirishlarni 2yoki- emas triggerga nisbatan holati nazarda tutilgan) o‘tganida holatini o‘zgartiradi (pereklyuchaetsya) (o‘zini chiqishdagi holatini o‘zgartiradi). biroq trigger ishini bir xilligini saqlash uchun uni musbat mantiqda ko‘riladi, bunda va kirishlar invers bo‘ladi (invers boshqaruvli trigger). bu xolatda =0 musbat mantiqda bo‘lganida trigger bir holatiga o‘tkaziladi (q=1, =0,). agar ikkala kirishda mantiqiy «1» o‘rnatilsa ( = =1), trigger o‘z holatini saqlaydi, «saqlash» rejimida ishlaydi. agar q=1 yoki q=0 holatida bo‘lsa, = =0. kombinatsiya taqiqlangan bo‘ladi.bunda trigger axborotni yo‘qotadi. shuning uchun kirish signali kombinatsiyasi , =0 inkor etiladi. 2ham-emas me asosidagi rs-trigger shartli belgilanishi va prinsipial sxemasi 5.1-rasmda keltirilgan. a) b) 5.1-rasm.2ham-emas me asosidagi rs-trigger a) shartli belgilanishi; b) prinsipial sxemasi 2ham-emas me asosidagi rs-trigger holatlar jadvali 5.1.jadvalda keltirilgan. jadval …

2 / 3

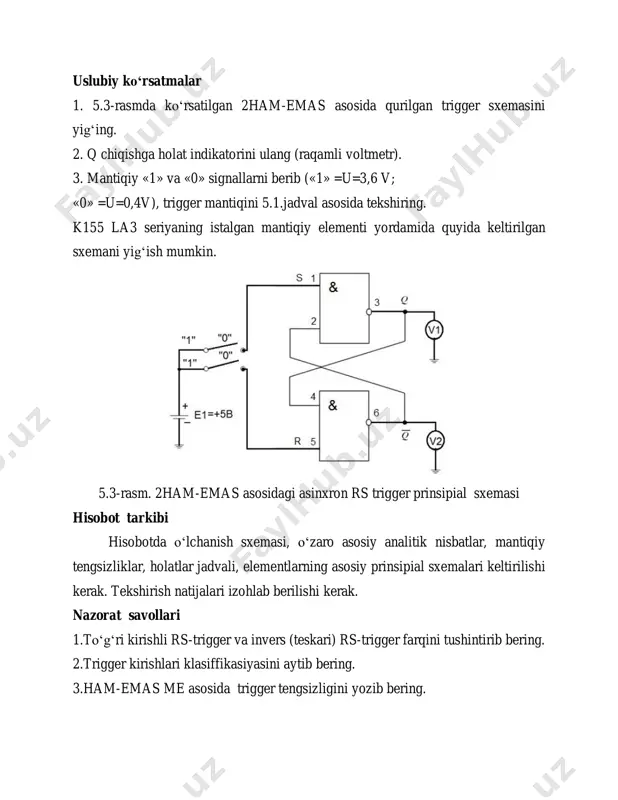

i yig‘ing. 2. q chiqishga holat indikatorini ulang (raqamli voltmetr). 3. mantiqiy «1» va «0» signallarni berib («1» =u=3,6 v; «0» =u=0,4v), trigger mantiqini 5.1.jadval asosida tekshiring. k155 la3 seriyaning istalgan mantiqiy elementi yordamida quyida keltirilgan sxemani yig‘ish mumkin. 5.3-rasm. 2ham-emas asosidagi asinxron rs trigger prinsipial sxemasi hisobot tarkibi hisobotda o‘lchanish sxemasi, o‘zaro asosiy analitik nisbatlar, mantiqiy tengsizliklar, holatlar jadvali, elementlarning asosiy prinsipial sxemalari keltirilishi kerak. tekshirish natijalari izohlab berilishi kerak. nazorat savollari 1.to‘g‘ri kirishli rs-trigger va invers (teskari) rs-trigger farqini tushintirib bering. 2.trigger kirishlari klasiffikasiyasini aytib bering. 3.ham-emas me asosida trigger tengsizligini yozib bering.
