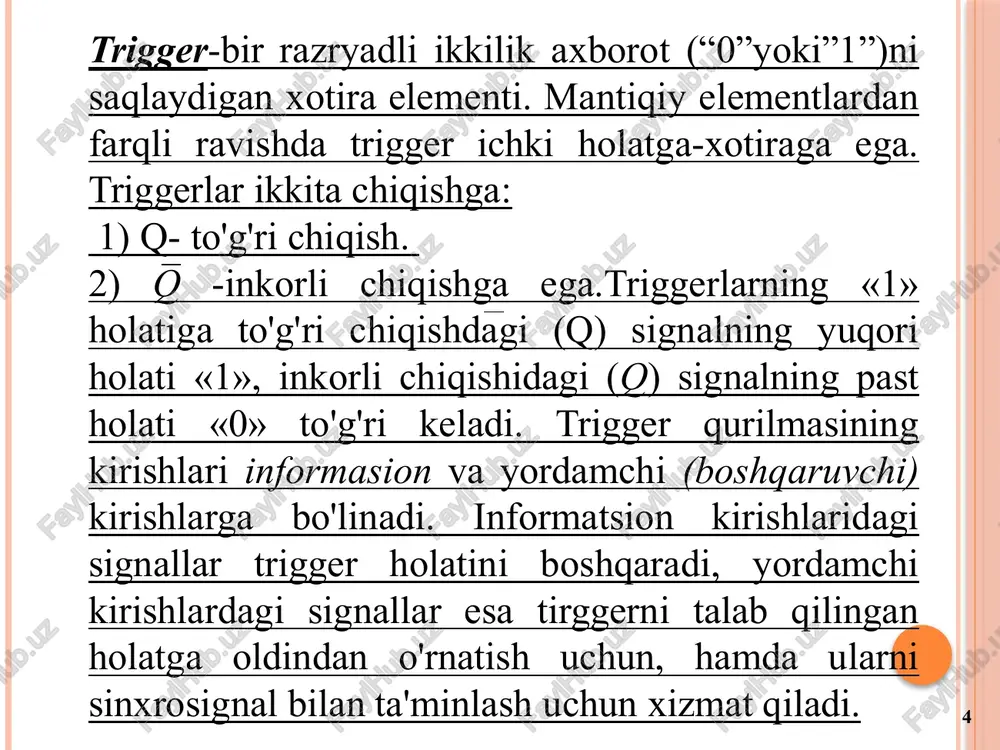

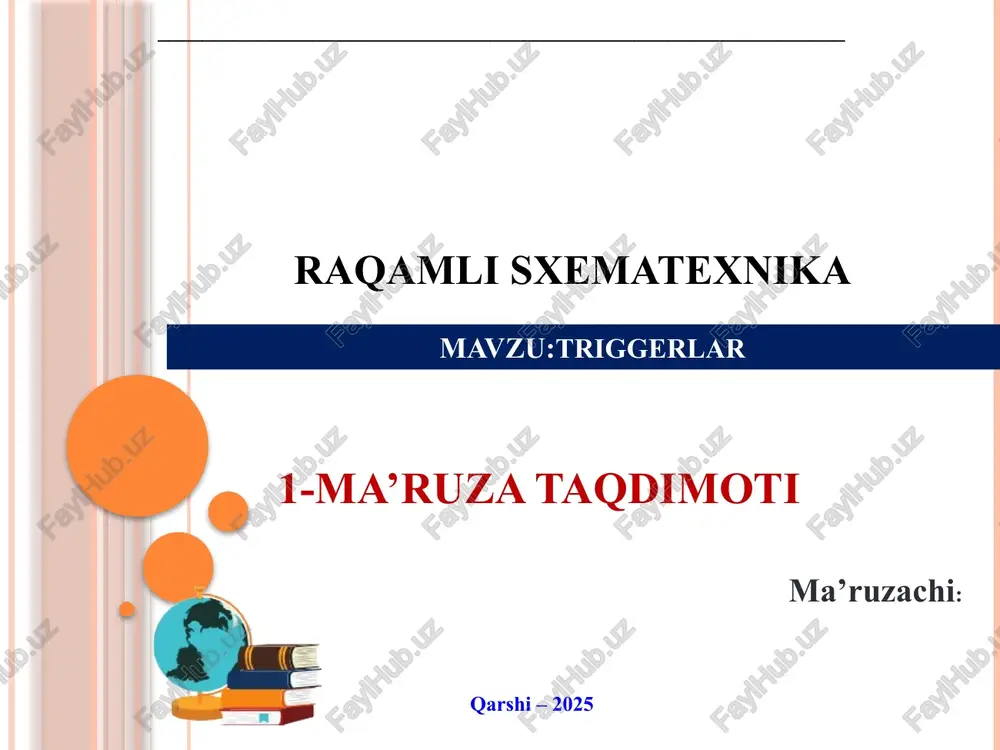

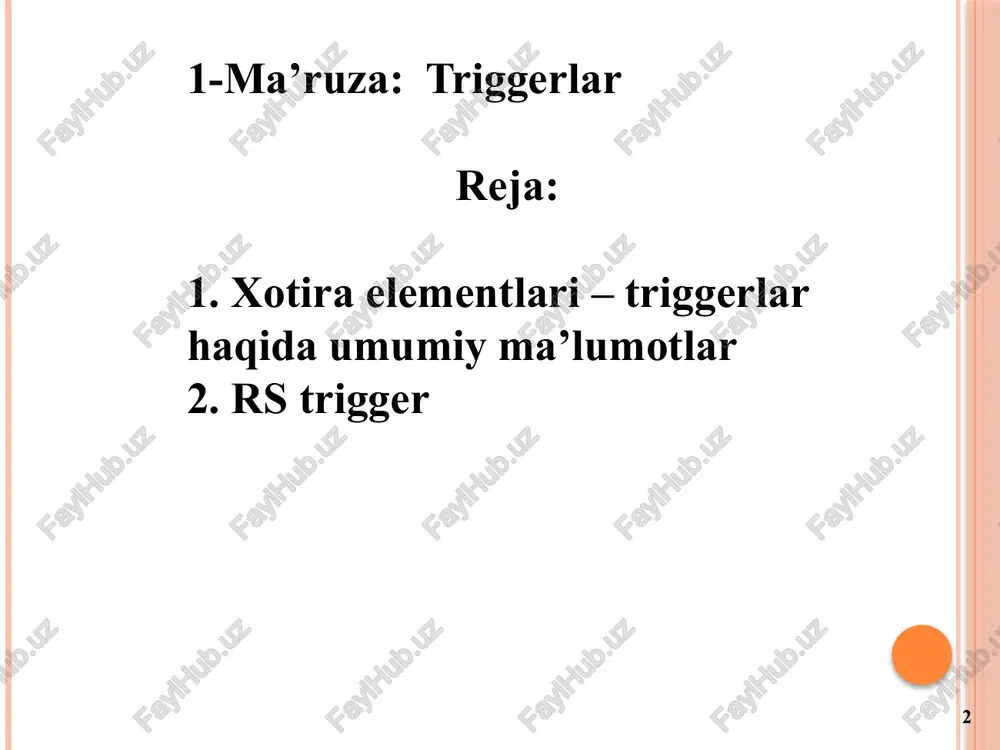

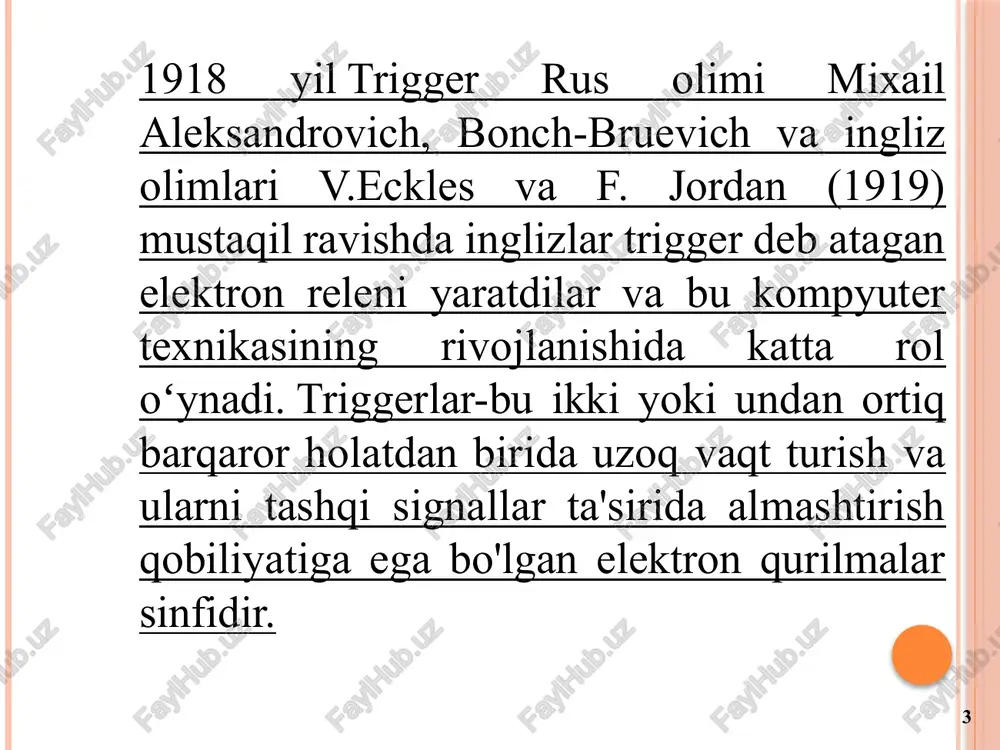

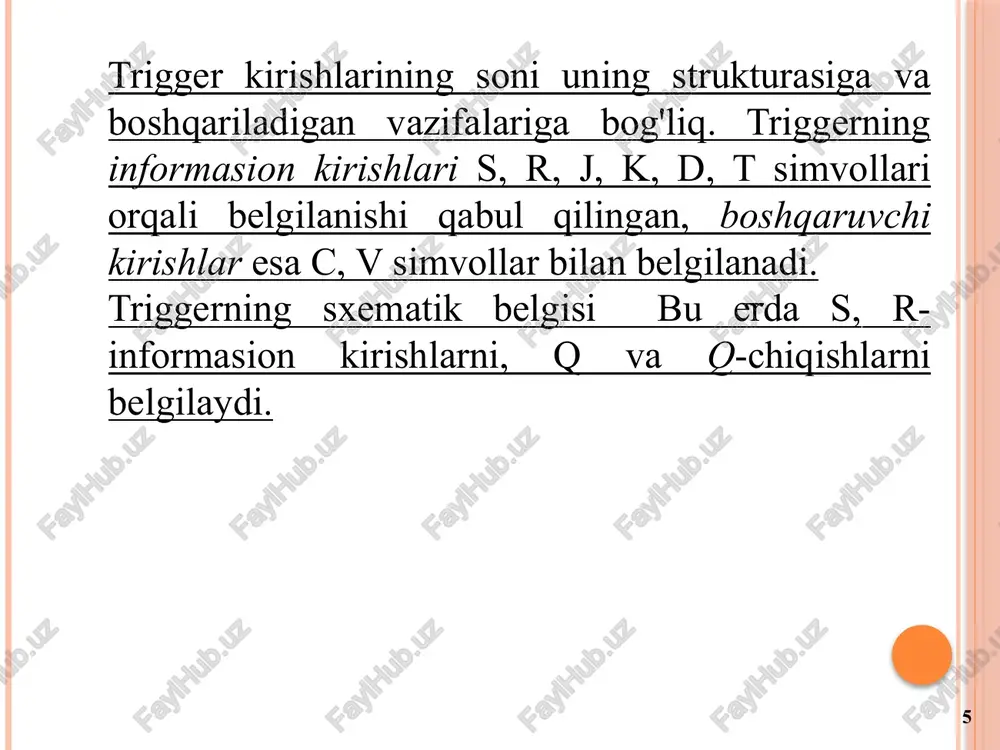

prezentatsiya powerpoint raqamli sxematexnika mavzu:triggerlar ma’ruzachi: qarshi – 2025 ______________________________________________________________ 1-ma’ruza taqdimoti 2 1-ma’ruza: triggerlar reja: 1. xotira elementlari – triggerlar haqida umumiy ma’lumotlar 2. rs trigger o.n.norboyev 3 1918 yil trigger rus olimi mixail aleksandrovich, bonch-bruevich va ingliz olimlari v.eckles va f. jordan (1919) mustaqil ravishda inglizlar trigger deb atagan elektron releni yaratdilar va bu kompyuter texnikasining rivojlanishida katta rol oʻynadi. triggerlar-bu ikki yoki undan ortiq barqaror holatdan birida uzoq vaqt turish va ularni tashqi signallar ta'sirida almashtirish qobiliyatiga ega bo'lgan elektron qurilmalar sinfidir. o.n.norboyev 4 trigger-bir razryadli ikkilik axborot (“0”yoki”1”)ni saqlaydigan xotira elementi. mantiqiy elementlardan farqli ravishda trigger ichki holatga-xotiraga ega. triggerlar ikkita chiqishga: 1) q- to'g'ri chiqish. 2) q -inkorli chiqishga ega.triggerlarning «1» holatiga to'g'ri chiqishdagi (q) signalning yuqori holati «1», inkorli chiqishidagi (q) signalning past holati «0» to'g'ri keladi. trigger qurilmasining kirishlari informasion va yordamchi (boshqaruvchi) kirishlarga bo'linadi. informatsion kirishlaridagi signallar trigger holatini boshqaradi, yordamchi kirishlardagi …

2 / 146

lash mumkin. informatsiyani qabul qilishi bo'yicha: asinxron va sinxron triggerlar mavjud. asinxron triggerlar informatsion kirishlarida signallarning paydo bo'lish momentida o'z reaksiyalarini ko'rsatadi. o.n.norboyev 8 rs trigger triggerda axborot kirishlari mavjud r va s, shuningdek axborot chiqishlari: to'g'ridan-to'g'ri q va teskari . rs-tregger (yoki rs-trigger) — bu mantiqiy elementlardan tashkil topgan ikki barqaror holatli qurilma. u bir bitli ma’lumotni (ya’ni “0” yoki “1”) saqlash uchun ishlatiladi. u ikkita asosiy kirishga ega: kirish r (inglizcha reset so'zidan ) triggerni mantiqiy 0 holatiga o'rnatadi , s kiritish (inglizcha set so'zidan) triggerni mantiqiy 1 holatiga o'rnatadi . ikkita chiqish mavjud: q — asosiy chiqish q̅ (q invers) — qarama-qarshi chiqish (agar q=1 bo‘lsa, q̅=0) o.n.norboyev 9 rs trigger 1.2-rasm. rs triggerni shartli belgilanishi va sxematik ko’rinishi o.n.norboyev 10 1.3-rasm. rs trigger tranzistorlarda tuzilishi o.n.norboyev 11 1.4-rasm. rs trigger tranzistorlarda tuzilishi o.n.norboyev 12 rs triggerni haqiylik jadvali o.n.norboyev 13 1.5-rasm. rs trigger vaqt diagramasi o.n.norboyev …

3 / 146

astlab informatsiya birinchi bosqichga yoziladi, keyin ikkinchi bosqichga ko'chirib o'tkaziladi va iformatsiya trigger chiqishida paydo bo'ladi. funksional imkoniyatlarga ko'ra triggerlar quyidagi turlarga bo'linadi: «0» va «1» xolatlarga aloxida-aloxida o'rnatiladigan triggerlar (rs-trigger); - kirish bo'yicha informasiyani qabul qiluvchi triggerlar (d-trigger yoki kechiktirish triggeri); - sanoqli kirishga ega triggerlar (t-trigger); - j va k informasion kirishli universal triggerlar (jk-trigger). o.n.norboyev 17 diskret elementlar asosida qurilgan simmetrik triggerning elektr sxemasi o.n.norboyev 18 sinxron rs-trigger. elementar asinxron rs-triggerli yacheykalar – turli kombinatsion qurilmalarning asosi bo‘lib hisoblanadi. ular qatoriga hisoblagichlar, registrlar va chastota bo‘luvchilari kiradi. bu qurilmalarda takt signali yoki sinxronlash signali deb ataluvchi maxsus signal yordamida avval kiritilgan ma’lumotni chiqishga uzatish va keyingi xotira yacheykasiga yozib qo‘yish kerak bunday rejimni amalga oshirish uchun rs-trigger qo‘shimcha s (clock) takt kirishi bilan to‘ldiriladi, va u sinxron trigger deb ataladi (9.8-rasm). o.n.norboyev 19 1.6-rasm. sinxron rs-trigger shartli belgilanishi (a) va uning tuzilma sxemasi (b). o.n.norboyev 20 1.7-rasm. …

4 / 146

ing asosiy afzalligi — ularning soddaligidadir.biroq, bunday triggerlarning to‘g‘ri ishlashi uchun sinxrosignal (soat signali) aktiv holatda bo‘lgan vaqt oralig‘ida kirish signali barqaror, ya’ni o‘zgarmas bo‘lishi 2.1-rasm o.n.norboyev 25 ikki bosqichli (master–slave) trigger triggerning aynan sinxrosignalning o‘tish paytlarida holatini o‘zgartirishini ta’minlash uchun ikki bosqichli trigger sxemasi qo‘llaniladi.bunday triggerlar “master–slave” (ya’ni “yetakchi–bo‘ysunuvchi”) triggerlar deb ataladi.uning ishlash prinsipi quyidagicha:birinchi trigger — master (yetakchi) — sinxrosignalning yuqori darajasida faol bo‘ladi va kirish signallarini qabul qiladi. ikkinchi trigger — slave (bo‘ysunuvchi) — sinxrosignalning past darajasida faol bo‘ladi va master triggerdan kelgan ma’lumotni saqlaydi.shunday qilib, kirishdagi o‘zgarishlar faqat sinxrosignalning o‘tish momentlarida chiqishga ta’sir qiladi, bu esa keraksiz shaffoflikni bartaraf etadi.masalan, ikki dona sinxron rs-trigger olib, ularni ketma-ket ulaymiz. ularning sinxronlash (c) kirishlari esa invertor (teskari signal) orqali bog‘lanadi. natijada bir vaqtning o‘zida faqat biri faol bo‘ladi: master yoki slave. o.n.norboyev 26 raqamli signallar va vaqt diagrammasielektronikada raqamli signallarning vaqt diagrammasidagi turli qismlar uchun umumiy qabul qilingan …

5 / 146

yihalashtirish va tahlil qilishda hodisalarni ro‘y berish ketma-ketligini ajratib olish muhim hisoblanadi. d-trigger. d-trigger yagona d (data) ma’lumot kirishiga ega. d-trigger uchun to‘rtta tashqi chiqish kifoya: d-ma’lumot kirishi, s-takt kirishi, ikkita q va q chiqishlar (ularning biri mavjud bo‘lmasligi ham mumkin) ( 2.3–rasm). o.n.norboyev 29 2.3-rasm. d-trigger shartli belgisi (a) va uning tuzilma sxemasi (b). o.n.norboyev 30 2.4-rasm. d-trigger haqiyqiylik va vaqt diagramasi o.n.norboyev 31 t-trigger. ikki pog‘onali triggerlar registr va hisoblagich kabi ko‘prazryadli qurilmalar ishi uchun mo‘ljallangan bo‘lib, ularda triggerli yacheykalarning ishonchli va aniq ishlashi talab etiladi. t-trigger sanoq triggeri deb ham ataladi, chunki kirishga aktiv mantiqiy signal berilganda u o‘z holatini qarama-qarshi (teskari) holatga o‘zgartiradi (2.5-rasm). is sn7474 (k155tm2ning analogi) seriyali 2.5-rasm. rs yoki d-triggerlar asosida tuzilgan t-trigger o.n.norboyev 2.6-rasm. t-trigger shartli belgisi (a) va uning ikki pog‘onali sxemasi(b). 32 33 2.7-rasm t-trigerni vaqt diagrammasi o.n.norboyev 34 jk-trigger universal trigger hisoblanadi (9.3-rasm), chunki uning asosida sodda kommutatsion o‘zgartirishlarni …
