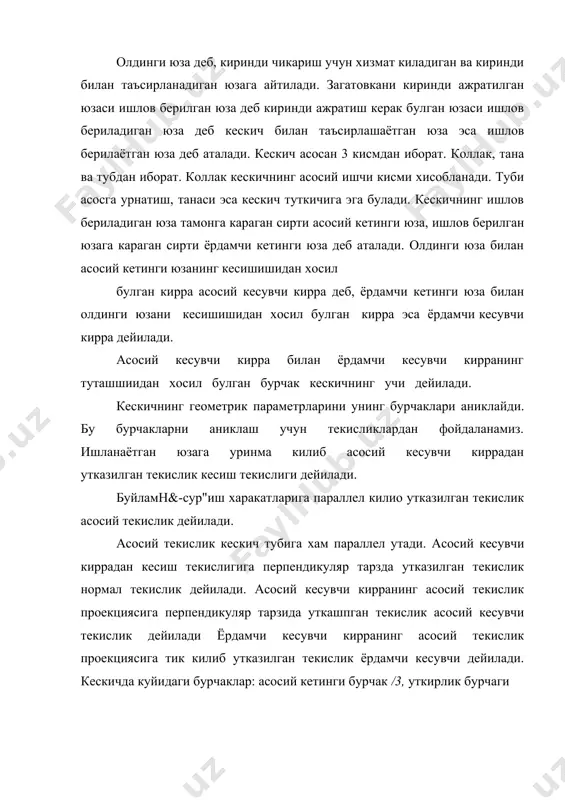

1403851635_47605.doc кескичларнинг асосий элементлари ва кисмлари режа: 1 .кескич турлари 2.кескичнинг асосий кисми ва турлари. 3.кескичнинг геометрик элементлари. олдинги юза деб, киринди чикариш учун хизмат киладиган ва киринди билан таъсирланадиган юзага айтилади. загатовкани киринди ажратилган юзаси ишлов берилган юза деб киринди ажратиш керак булган юзаси ишлов бериладиган юза деб кескич билан таъсирлашаётган юза эса ишлов берилаётган юза деб аталади. кескич асосан 3 кисмдан иборат. коллак, тана ва тубдан иборат. коллак кескичнинг асосий ишчи кисми хисобланади. туби асосга урнатиш, танаси эса кескич туткичига эга булади. кескичнинг ишлов бериладиган юза тамонга караган сирти асосий кетинги юза, ишлов берилган юзага караган сирти ёрдамчи кетинги юза деб аталади. олдинги юза билан асосий кетинги юзанинг кесишишидан хосил булган кирра асосий кесувчи кирра деб, ёрдамчи кетинги юза билан олдинги юзани кесишишидан хосил булган кирра эса ёрдамчи кесувчи кирра дейилади. асосий кесувчи кирра билан ёрдамчи кесувчи кирранинг туташшиидан хосил булган бурчак кескичнинг учи дейилади. кескичнинг геометрик параметрларини …

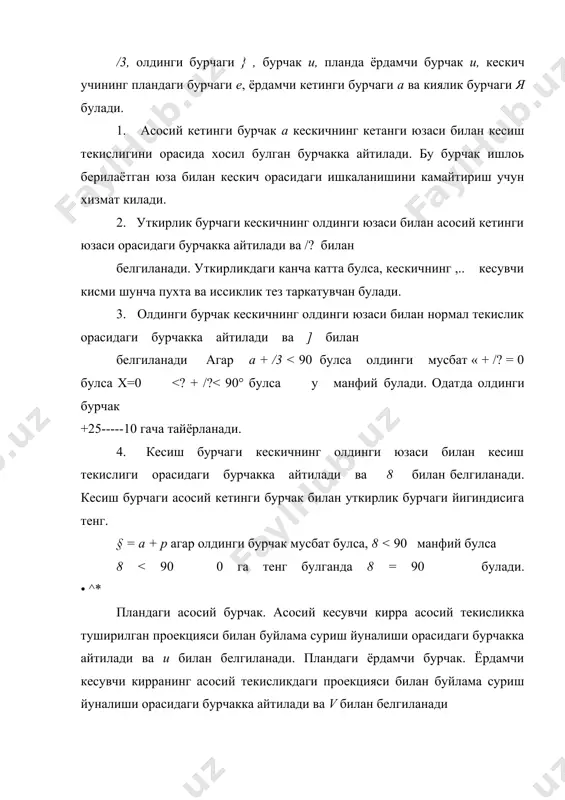

ялик бурчаги я булади. 1. асосий кетинги бурчак а кескичнинг кетанги юзаси билан кесиш текислигини орасида хосил булган бурчакка айтилади. бу бурчак ишлоь берилаётган юза билан кескич орасидаги ишкаланишини камайтириш учун хизмат килади. 2. уткирлик бурчаги кескичнинг олдинги юзаси билан асосий кетинги юзаси орасидаги бурчакка айтилади ва /? билан белгиланади. уткирликдаги канча катта булса, кескичнинг ,.. кесувчи кисми шунча пухта ва иссиклик тез таркатувчан булади. 3. олдинги бурчак кескичнинг олдинги юзаси билан нормал текислик орасидаги бурчакка айтилади ва ] билан белгиланади агар а + /3 < 90 булса олдинги мусбат « + /? = 0 булса х=0 <? + /?< 90° булса у манфий булади. одатда олдинги бурчак +25-----10 гача тайёрланади. 4. кесиш бурчаги кескичнинг олдинги юзаси билан кесиш текислиги орасидаги бурчакка айтилади ва 8 билан белгиланади. кесиш бурчаги асосий кетинги бурчак билан уткирлик бурчаги йигиндисига тенг. § = а + р агар олдинги бурчак мусбат булса, 8 < 90 …

г энг юкори нуктасида булганда бурчак мусбат кескич учи кесувчи киррага параллел булганда бурчак ога тенг, кескичнинг учи асосий кесувчи кирранинг энг паст нуктаси булганда бурчак манфий булади. фойдаланилган адабиётлар 1. в.д. авагимов «машинасозлик материалларини кесиб ишлаш» тош.ук. 2. н.н. чернов «металл кесиш станоклари» тош.ук. 3. а.с. турахонов «металлар технологияси» тош.ук. 1979й. 4. ф.а. барбашев «фрезалаш ишлари» тош. ук. 82й. 5. в. мирбобоев «конструкцион материаллар технологияси» тош.ук.

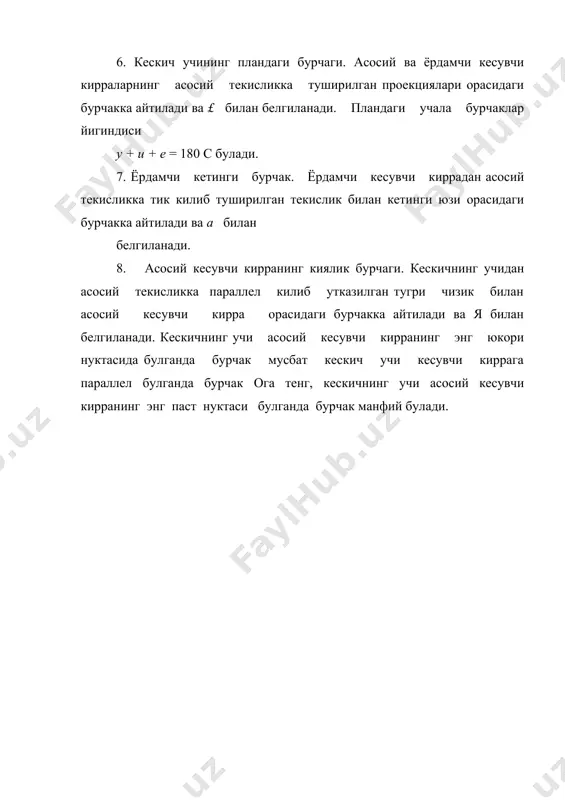

кескичларнинг асосий элементлари ва кисмлари - Page 4

кескичларнинг асосий элементлари ва кисмлари - Page 5
