токарлик ишлов бериш

PPTX 460,7 КБ Бесплатная загрузка

Предварительный просмотр (5 стр.)

Прокрутите вниз 👇

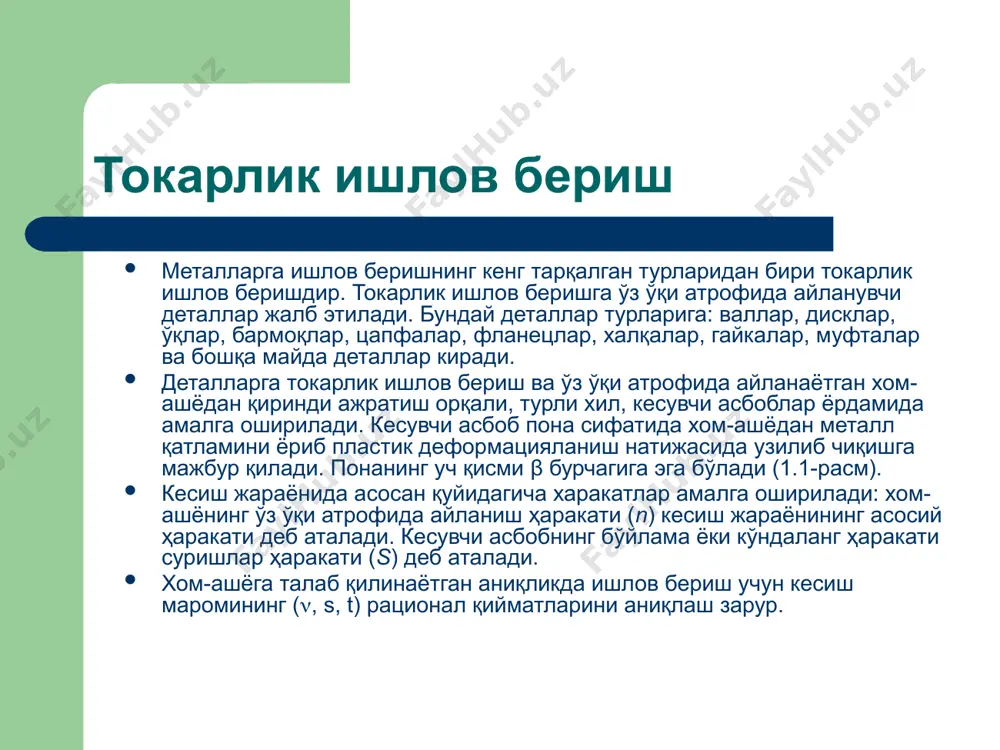

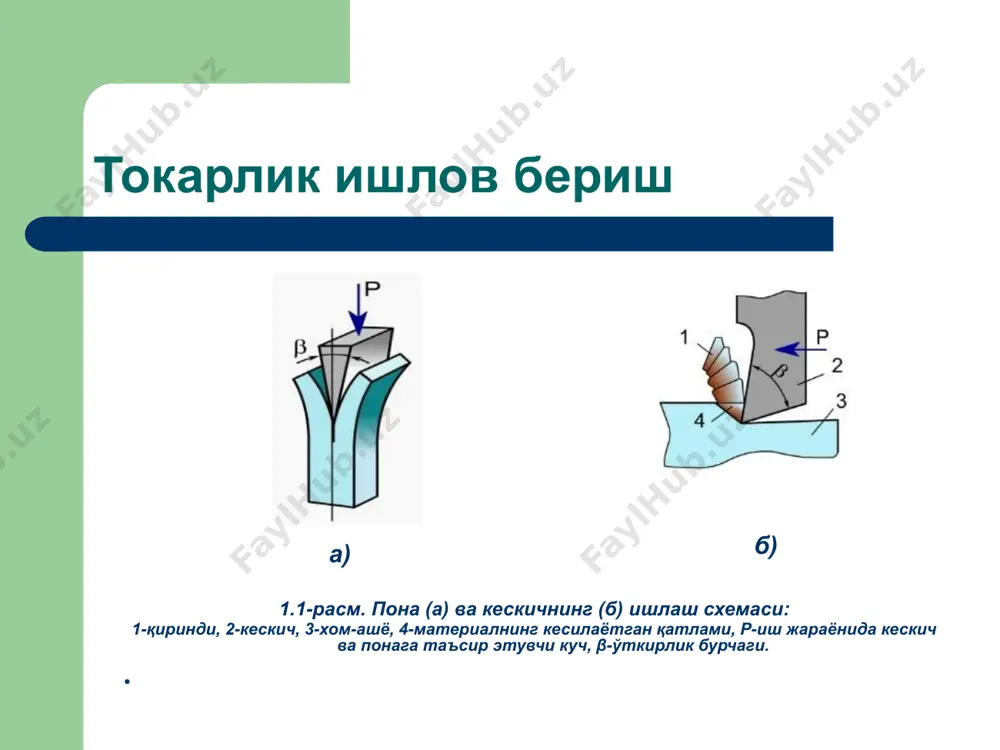

1488639488_65717.pptx /docprops/thumbnail.jpeg слайд 1 токарлик ишлов бериш токарлик ишлов беришда умумий маълумотлар токарлик ишлов бериш металларга ишлов беришнинг кенг тарқалган турлари. токарлик ишлов бериш 1.1-расм. пона (а) ва кескичнинг (б) ишлаш схемаси: 1-қиринди, 2-кескич, 3-хом-ашё, 4-материалнинг кесилаётган қатлами, р-иш жараёнида кескич ва понага таъсир этувчи куч, β-ўткирлик бурчаги. а) б) токарлик ишлов бериш металларга ишлов беришнинг кенг тарқалган турларидан бири токарлик ишлов беришдир. токарлик ишлов беришга ўз ўқи атрофида айланувчи деталлар жалб этилади. бундай деталлар турларига: валлар, дисклар, ўқлар, бармоқлар, цапфалар, фланецлар, халқалар, гайкалар, муфталар ва бошқа майда деталлар киради. деталларга токарлик ишлов бериш ва ўз ўқи атрофида айланаётган хом-ашёдан қиринди ажратиш орқали, турли хил, кесувчи асбоблар ёрдамида амалга оширилади. кесувчи асбоб пона сифатида хом-ашёдан металл қатламини ёриб пластик деформацияланиш натижасида узилиб чиқишга мажбур қилади. понанинг уч қисми β бурчагига эга бўлади (1.1-расм). кесиш жараёнида асосан қуйидагича харакатлар амалга оширилади: хом-ашёнинг ўз ўқи атрофида айланиш ҳаракати (n) кесиш жараёнининг асосий …

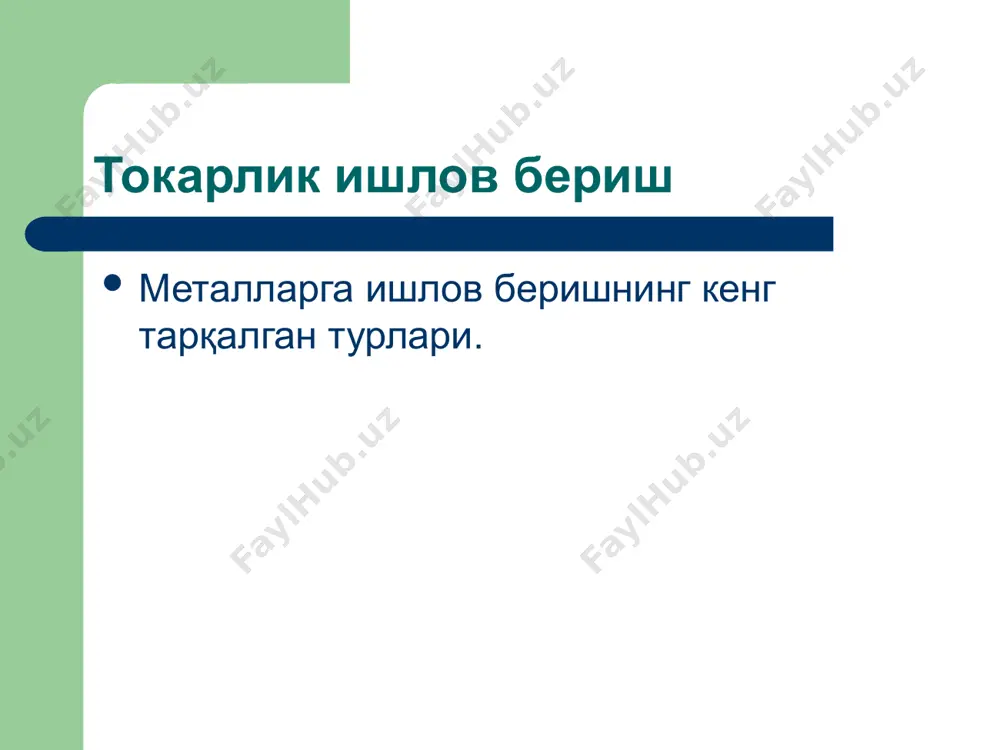

и ҳисобига детал юзасига перпендикуляр ҳолатда ўлчанадиган металл қатлами қалинлиги тушунилади. хом-ашёга токарлик ишлов беришда (1.2-расм) қуйидагича турдаги юзаларга эга бўламиз: ишлов бериладиган юза (1), ишлов берилаётган юза (2), ишлов берилган юза (3). токарлик дастгоҳларида қуйидагича кесиб ишлаш турлари амалга оширилиши мумкин. токарлик ишлов бериш йўниш – бу механик ишлов беришнинг битта усулларидан бўлиб, бунда кесиш ҳаракатинин йўналишига перпендикуляр текислик бўйлаб йўналган ҳар қандай суриш ҳаракати ва кесиб ишлов беришни таъминловчи ҳаракатидан ташкил топган кесиш ҳаракатдир. йўниш икки хил кўринишда бўлиб, бўйлама ва кўндаланг йўниш усулларидан иборат бўлади. ясси юзаларни йўниш усулларини кўриб чиқамиз (1.2-расм). а) б) в) 1.2-расм. текис юзаларга токарлик ишлов бериш: а-бўйлама ўйиш; б-бўйлама таг кесиш; в-бўйлама кесиб олиш; 1-хом-ашё; 2-кескич. токарлик ишлов бериш кўндаланг таг йўниш. кўндаланг таг йўниш – бу ясси юзани ҳосил қилиш учун қўлланиладиган, деталнинг айланиш ўқига перпендикуляр йўналган кўндаланг йўниш. (1.2.а-расм бўйлама таг йўниш - бунда токарли кесилишнинг бош кесувчи тиғини узунлиги …

ига эга бўлган бўйлама йўниш. одатда, пландаги ёрдамчи бурчаги кичик бўлган асбобдан фойдаланилган ҳолда бажарилади. (1.3,б-расм). кўндаланг бўйлама йўниш – бу кўндаланг йўнишда доиравий цилиндрик юза ҳосил бўлади, уни ўзи айланиш ўқига мос тушиб, токарлик кескични эни тайёрланадиган цилиндрнинг ҳосил этувчисини узунлигига тенг бўлади. (1.3,в-расм). токарлик ишлов бериш а) б) в) 1.4-расм. винтли юзаларни йўниш: а-кескич билан ташқи резбаларни йўниш; б-резбали гребенка (тароқ) билан резба кесиш; в-плашка билан резба кесиш; г-ички цилиндрик юзага метчик билан резба кесиш; 1-хом-ашё; 2-кескич. токарлик ишлов бериш винтсимон юзаларнинг тайёрлаш. буни бир неча усуллари мавжуд. (1.4-расм). винт йўниш – бу винтсимонюзани ҳосил қилиш учун бўйлама йўниш. бунда суриш миқдори винтнинг қадамига тенг бўлади. (1.4.а-расм). кескич билан ташқи резба кесиш – бу бир тиғли асбоб ёрдамида резба кесиш учун йўниш, масалан, резба профилидаги кескич билан. резбали гребенка (тароқ) билан резба кесиш ва суриш йўналиши бўйлаб жойлашган бир нечта тишли кесувчи асбоб билан резба ҳосил қилиш, масалан, …

зба профилидаги кескич билан. резбали гребенка (тароқ) билан резба кесиш ва суриш йўналиши бўйлаб жойлашган бир нечта тишли кесувчи асбоб билан резба ҳосил қилиш, масалан, резбани гребенка ёки кўп тарақсимон жойлашган тишли резба кесувчи кескич орқали (1.4.б-расм). токарлик ишлов бериш плашка ва метчик ёрдамида резба кесиш – бу шундай резба кесувчи асбобки, унда суриш ва кесиш ҳаракати йўналишида бир қанча тишлар жойлашган бўлади. масалан, плашка ва резба кесувчи каллак (1.4.в-расм). токарлик ишлов бериш обкат (айланиб ўтиш) усулида йўниш – бу суриш ҳаракати билан токарли ишлов бериш бўлиб, айлана ёки винтсимон юзаларни олиш учун кесувчи асбоб обкат ҳаракатида бўлади. мураккаб шаклдаги айлана жисмларга йўнаб ишлов беришда, уни шакли кесувчи асбобни шаклига мос келади. токарлик ишлов бериш бўйлама профил бўйлаб (шаклдор) йўниш – бу профилли токарлик кескич билан айлана бўйлаб юза ҳосил қилиш учун йўниш. обкат усулида йўнишдан фарқли бўлган бўйлама профилли йўниш мисоли 1.5-расмда тасвирланган. токарлик ишлов бериш а) б) в) …

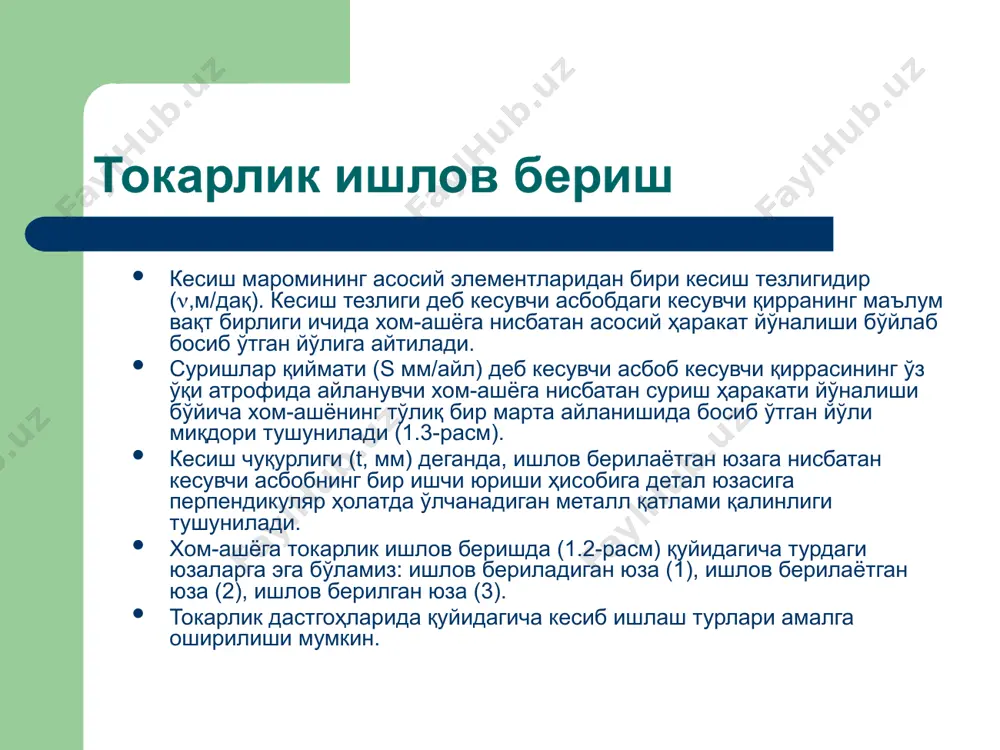

б-парма, зенкер ва разверткалар ёрдамида тешик очиш. 1-хом-ашё; 2-кескич. токарлик ишлов бериш 1.9-расм. токарлик – нусха (копир) билан йўналтирилиб йўниш: 1 – хом-ашё; 2 – асбоб; 3-нусха. токарлик ишлов бериш токарлик – нусха орқали йўниш – бу айланма юзада шакл ҳосил қилиш учун суриш ҳаракати бошқариладиган токарлик ишлов бериш (1.9-расм). айланма бўйлаб носимметрик деталларни йўнишда уларни кўндаланг кесими бўйига шакли кесиш ҳаракатини бошқариш орқали аниқланади. бўйлама ноайланавий йўниш – бу ноайланавий шаклдаги цилиндрик юзани ҳосил қилиш учун кесиш ҳаракатини бошқариладиган бўйлама йўниш – бу усулдан кўндаланг кесими овал шаклдаги, кўп қиррали ва бошқалар кўринишидаги цилиндрик юзаларни ҳосил қилишда фойдаланилади. токарлик ишлов бериш 1.10-расм. ноайланавий симметрик бўлмаган деталларни кесиш ҳаракатни бошқариш билан йўниш: а – ноайланавий бўйлама; б – ноайланавий кесиб йўниш; 1 – хом-ашё; 2 – кескич; 3–бошқариш системаси. токарлик ишлов бериш бўйлама ноайланавий ён ўйиқ ҳосил қилиш – бу профилли токарли кескич билан ноайланавий бўйлама йўниш бўлиб, унда ноайланавий …
