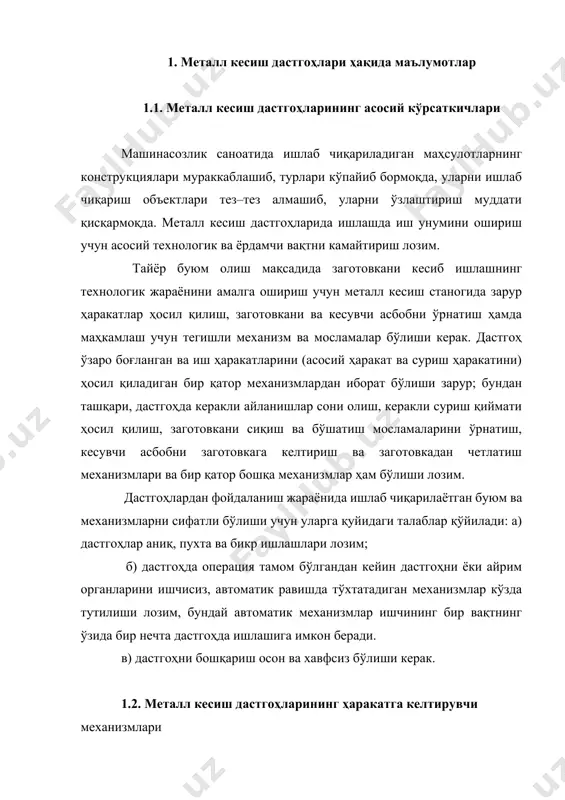

1669234056.docx металларга ишлов бериш дастгоҳларининг электр жиҳозлари металларга ишлов бериш дастгоҳларининг электр жиҳозлари режа: 1. металл кесиш дастгоҳлари ҳақида маълумотлар 2. бошқариш схемаларини тузишнинг принциплари. дастгоҳларнинг автоматик бошқариш схемаларидаги типик блокировкалаш боғланишлар 3. токарлик дастгоҳларининг электр жиҳозлари ва автоматик бошқариш схемалари 1. металл кесиш дастгоҳлари ҳақида маълумотлар 1.1. металл кесиш дастгоҳларининг асосий кўрсаткичлари машинасозлик саноатида ишлаб чиқариладиган маҳсулотларнинг конструкциялари мураккаблашиб, турлари кўпайиб бормоқда, уларни ишлаб чиқариш объектлари тез–тез алмашиб, уларни ўзлаштириш муддати қисқармоқда. металл кесиш дастгоҳларида ишлашда иш унумини ошириш учун асосий технологик ва ёрдамчи вақтни камайтириш лозим. тайёр буюм олиш мақсадида заготовкани кесиб ишлашнинг технологик жараёнини амалга ошириш учун металл кесиш станогида зарур ҳаракатлар ҳосил қилиш, заготовкани ва кесувчи асбобни ўрнатиш ҳамда маҳкамлаш учун тегишли механизм ва мосламалар бўлиши керак. дастгоҳ ўзаро боғланган ва иш ҳаракатларини (асосий ҳаракат ва суриш ҳаракатини) ҳосил қиладиган бир қатор механизмлардан иборат бўлиши зарур; бундан ташқари, дастгоҳда керакли айланишлар сони олиш, керакли суриш қиймати …

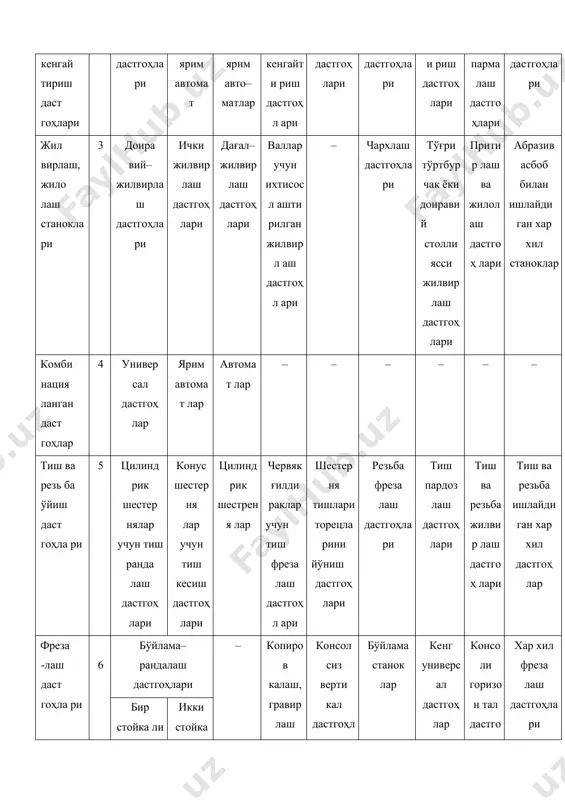

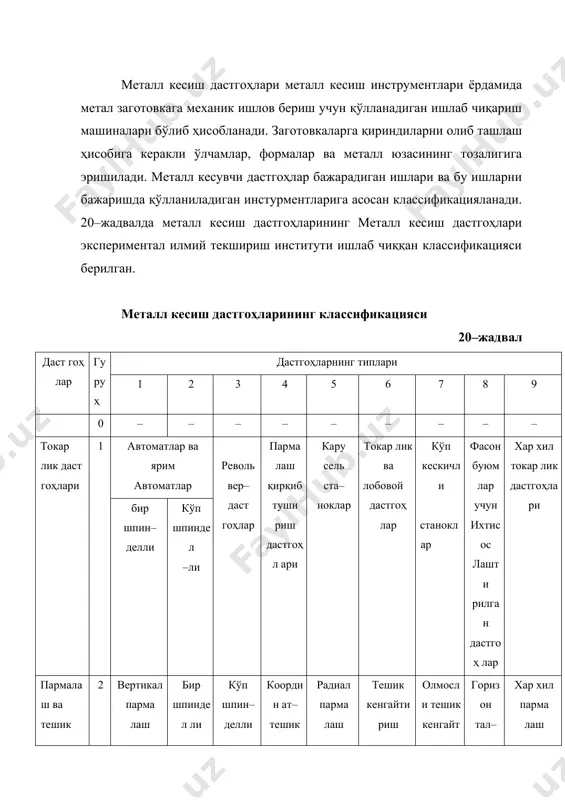

увчи механизмлари металл кесиш дастгоҳлари металл кесиш инструментлари ёрдамида метал заготовкага механик ишлов бериш учун қўлланадиган ишлаб чиқариш машиналари бўлиб ҳисобланади. заготовкаларга қириндиларни олиб ташлаш ҳисобига керакли ўлчамлар, формалар ва металл юзасининг тозалигига эришилади. металл кесувчи дастгоҳлар бажарадиган ишлари ва бу ишларни бажаришда қўлланиладиган инстурментларига асосан классификацияланади. 20–жадвалда металл кесиш дастгоҳларининг металл кесиш дастгоҳлари экспериментал илмий текшириш институти ишлаб чиққан классификацияси берилган. металл кесиш дастгоҳларининг классификацияси 20–жадвал даст гоҳ лар гу руҳ дастгоҳларнинг типлари 1 2 3 4 5 6 7 8 9 0 – – – – – – – – – токар лик даст гоҳлари 1 автоматлар ва ярим автоматлар револь вер– даст гоҳлар парма лаш қирқиб туши риш дастгоҳл ари кару сель ста– ноклар токар лик ва лобовой дастгоҳ лар кўп кескичли станоклар фасон буюмлар учун ихтисос лашти рилган дастгоҳ лар хар хил токар лик дастгоҳлари бир шпин– делли кўп шпиндел –ли пармалаш ва тешик кенгай тириш …

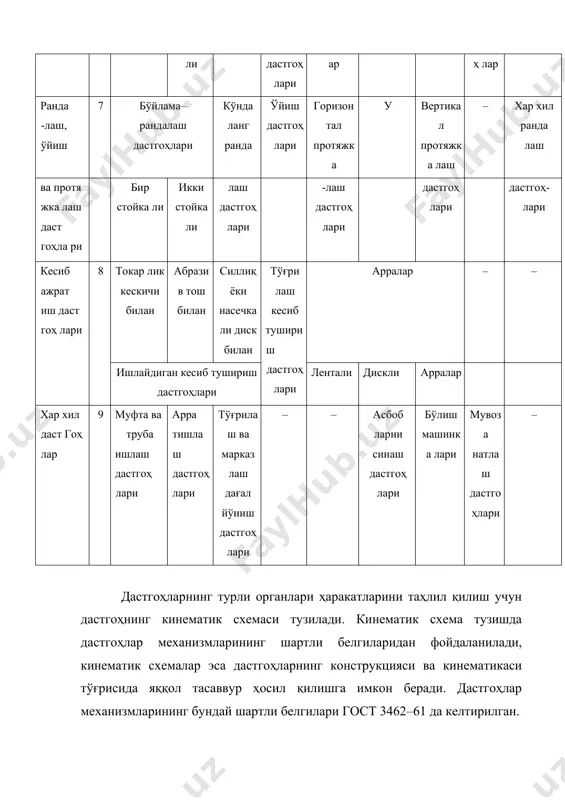

лар учун тиш фреза лаш дастгоҳл ари шестер ня тишлари торецла рини йўниш дастгоҳ лари резьба фреза лаш дастгоҳлари тиш пардоз лаш дастгоҳ лари тиш ва резьба жилвир лаш дастгоҳ лари тиш ва резьба ишлайди ган хар хил дастгоҳ лар фреза -лаш даст гоҳла ри 6 бўйлама– рандалаш дастгоҳлари – копиров калаш, гравир лаш дастгоҳ лари консол сиз верти кал дастгоҳлар бўйлама станок лар кенг универсал дастгоҳ лар консоли горизон тал дастгоҳ лар хар хил фреза лаш дастгоҳлари бир стойка ли икки стойка ли ранда -лаш, ўйиш 7 бўйлама– рандалаш дастгоҳлари кўнда ланг ранда ўйиш дастгоҳ лари горизон тал протяжка у вертикал протяжка лаш – хар хил ранда лаш ва протя жка лаш даст гоҳла ри бир стойка ли икки стойка ли лаш дастгоҳ лари -лаш дастгоҳ лари дастгоҳ лари дастгоҳ- лари кесиб ажрат иш даст гоҳ лари 8 токар лик кескичи билан абразив тош билан силлиқ ёки насечка ли …

иладиган металл кесиш дастгоҳлари конструкцияларининг ва типларининг нихоятда хилма–хил бўлишига қарамай, уларнинг механизмлари ва ҳаракатларида кўпгина ўхшашлик бор. бу хол дастгоҳларда содир бўладиган ҳаракатларни асосий ҳаракатга, суриш ҳаракатига ва ёрдамчи ҳаракатга ажратиш имконини беради. дастгоҳларда буюмларнинг ишлов берилган юзаларини формалари ва ўлчамларини ҳосил қилиш учун заготовкадан ортиқча металлни, заготовкага нисбатан жойини ўзгартирадиган асбоб ёрдамида олиб ташланади. дастгоҳларда асосий ёки ишчи ва ёрдамчи ҳаракатлар бажарилади. кесувчи асбоб ёрдамида металлни кесиш асосий ҳаракат бўлиб, буюмга бирорта формани бериш учун металлнинг қатламини олиб ташлаш учун кесувчи асбобни жойини ўзгартирадиган суриш ҳаракати. металлга ишлов беришни кўринишига асосан асосий ҳаракат ҳар хил ҳаракатга эга бўлиши мумкин. масалан, металлни рандалашда буюмнинг ёки кескичнинг илгарилама ҳаракатлари ва унга нисбатан перпендикуляр йўналган кесувчи асбобнинг илгарилама ҳаракатларини айтиш мумкин. фрезалашда кесувчи асбобнинг айланма ҳаракати ва заготовкани илгарилама ҳаракатлари ёрдамида фрезалаш жараёни бажарилади. ҳаракат дастгоҳнинг иш органларига электр мотордан механик, гидравлик ва бошқа тур узатмалар орқали узатилади. электр мотордан дастгоҳнинг …

ни автоматлаштириш ва баъзи холларда қўлда бажариладиган ёрдамчи ҳаракатларни имкони борича соддалаштириш, дастгоҳсозликни ривожлантиришнинг асосий йўналишлари бўлиб ҳисобланади. дастгоҳлардан фойдаланиш сифати, яъни унумдорлиги қулайлиги ва ишончли ишлаши биринчи навбатда дастгоҳнинг механизмларини бошқариш тизимига боғлиқ. дастгоҳнинг қўлланилиш соҳаси, конструкцияси ва технологик жараённинг характерига асосан, дастгоҳни бошқариш тизими бир қатор электр занжирларга бўлиниб, улар ўзаро мустақил ёки бир–бири билан боғлиқ ёки блокировкаланган кўринишда ишлашлари мумкин. дастгоҳларнинг бошқариш тизимларига қуйидаги талаблар кўрсатилади: 1) бошқаришни қулайлиги–бошқариш органларини дастгоҳнинг бошқариш учун қулай жойларига ўрнатиш; 2) бошқаришни тезлиги–дастгоҳда бирор операцияни бажариш учун кам вақт сарфланиши; 3) бошқариш тизимининг аниқлиги–тизимни бажарадиган функциясига боғлиқ равишда аниқланади. металл кесиш дастгоҳларида гидравлик, пневматик ва электрик бошқариш тизимлари қўлланади. бошқаришнинг гидравлик тизими агрегатли, нусхалаш дастгоҳларида кенг қўлланади. гидравлик тизим бошқа тизимлардан оддийлиги, тезлиги, гидроюритма элемент–ларининг силлиқ ҳаракати, яъни дастгоҳнинг титрашини камайтириш каби кўрсаткичлари билан фарқ қилади. гидравлик бошқариш тизими ҳам ўзига хос камчиликларга эга: бошқариш элементлари орасидаги алоқа ричаглар ва маслопроводлар …
