шатунларга ишлов бериш.

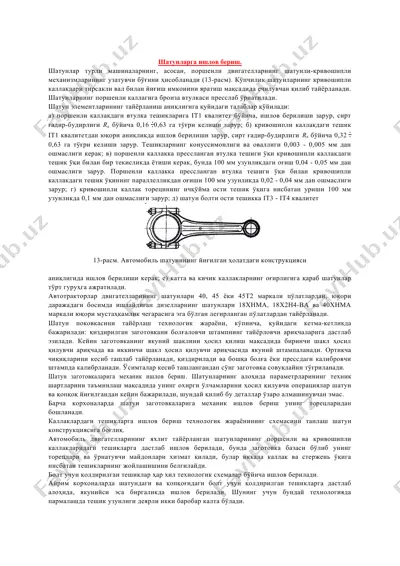

шатунларга ишлов бериш. шатунлар турли машиналарнинг, асосан, поршенли двигателларнинг шатунли-кривошипли механизмларининг узатувчи бўғини ҳисобланади (13-расм). кўпчилик шатунларнинг кривошипли каллаклари тирсакли вал билан йиғиш имконини яратиш мақсадида ечилувчан қилиб тайёрланади. шатунларнинг поршенли каллагига бронза втулкаси пресслаб ўрнатилади. шатун элементларининг тайёрланиш аниқлигига қуйидаги талаблар қўйилади: а) поршенли каллакдаги втулка тешикларига iт1 квалитет бўйича, ишлов берилиши зарур, сирт ғадир-будирлиги rа бўйича 0,16 0,63 га тўғри келиши зарур; б) кривошипли каллакдаги тешик iт1 квалитетдан юқори аниқликда ишлов берилиши зарур, сирт ғадир-будирлиги ra бўйича 0,320,63 га тўғри келиши зарур. тешикларнинг конуссимонлиги ва оваллиги 0,003 - 0,005 мм дан ошмаслиги керак...
