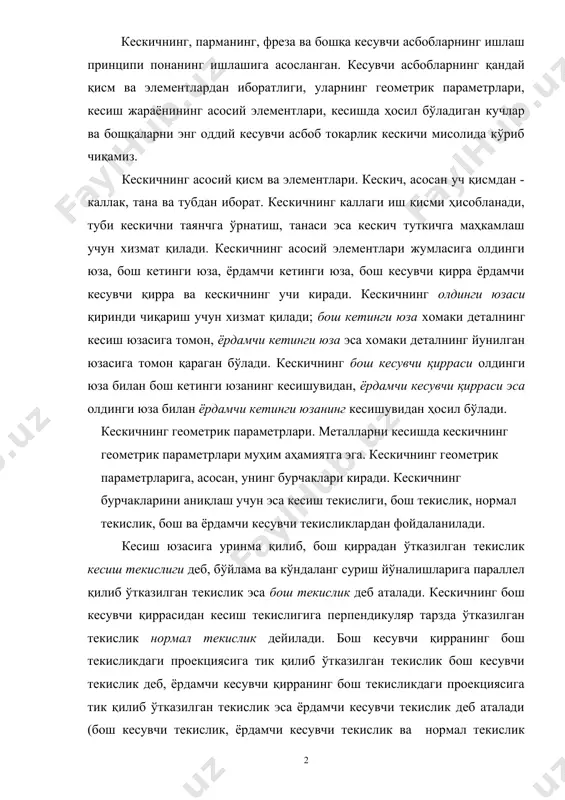

1404564754_54349.doc металларни механик ишлаш тўғрисида маълумот режа: 1. металларни механикавий кесиб ишлаш турлари. 2. кесувчи асбобларни геометрияси. 3. асосий металл кесувчи станоклар ва уларнинг ишлатилиши. 4. кесиш режимининг элементлари. кескичнинг, парманинг, фреза ва бошқа кесувчи асбобларнинг ишлаш принципи понанинг ишлашига асосланган. кесувчи асбобларнинг қандай қисм ва элементлардан иборатлиги, уларнинг геометрик параметрлари, кесиш жараёнининг асосий элементлари, кесишда ҳосил бўладиган кучлар ва бошқаларни энг оддий кесувчи асбоб токарлик кескичи мисолида кўриб чиқамиз. кескичнинг асосий қисм ва элементлари. кескич, асосан уч қисмдан - каллак, тана ва тубдан иборат. кескичнинг каллаги иш қисми ҳисобланади, туби кескични таянчга ўрнатиш, танаси эса кескич туткичга маҳкамлаш учун хизмат қилади. кескичнинг асосий элементлари жумласига олдинги юза, бош кетинги юза, ёрдамчи кетинги юза, бош кесувчи қирра ёрдамчи кесувчи қирра ва кескичнинг учи киради. кескичнинг олдинги юзаси қиринди чиқариш учун хизмат қилади; бош кетинги юза хомаки деталнинг кесиш юзасига томон, ёрдамчи кетинги юза эса хомаки деталнинг йунилган юзасига томон қараган …

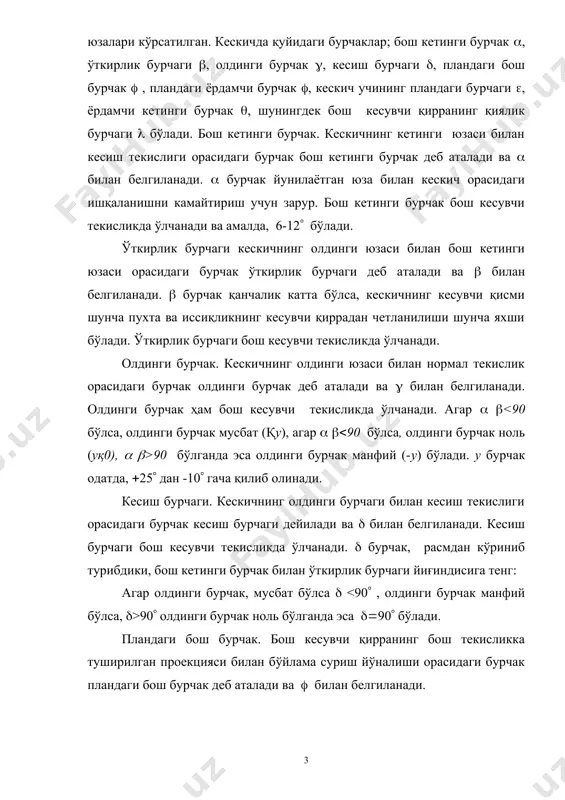

ош текисликдаги проекциясига тик қилиб ўтказилган текислик бош кесувчи текислик деб, ёрдамчи кесувчи қирранинг бош текисликдаги проекциясига тик қилиб ўтказилган текислик эса ёрдамчи кесувчи текислик деб аталади (бош кесувчи текислик, ёрдамчи кесувчи текислик ва нормал текислик юзалари кўрсатилган. кескичда қуйидаги бурчаклар; бош кетинги бурчак (, ўткирлик бурчаги (, олдинги бурчак (, кесиш бурчаги (, пландаги бош бурчак ( , пландаги ёрдамчи бурчак (, кескич учининг пландаги бурчаги (, ёрдамчи кетинги бурчак (, шунингдек бош кесувчи қирранинг қиялик бурчаги ( бўлади. бош кетинги бурчак. кескичнинг кетинги юзаси билан кесиш текислиги орасидаги бурчак бош кетинги бурчак деб аталади ва ( билан белгиланади. ( бурчак йунилаётган юза билан кескич орасидаги ишқаланишни камайтириш учун зарур. бош кетинги бурчак бош кесувчи текисликда ўлчанади ва амалда, 6-12( бўлади. ўткирлик бурчаги кескичнинг олдинги юзаси билан бош кетинги юзаси орасидаги бурчак ўткирлик бурчаги деб аталади ва ( билан белгиланади. ( бурчак қанчалик катта бўлса, кескичнинг кесувчи қисми шунча …

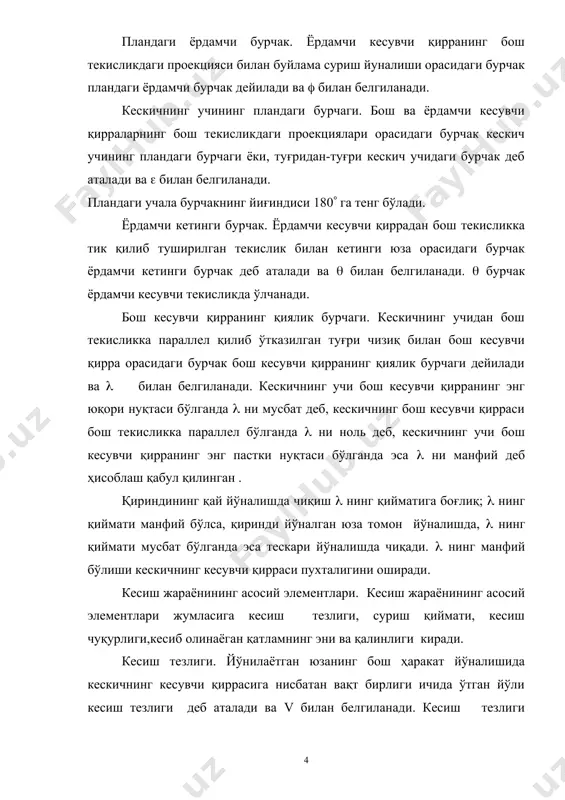

и ва ( билан белгиланади. пландаги ёрдамчи бурчак. ёрдамчи кесувчи қирранинг бош текисликдаги проекцияси билан буйлама суриш йуналиши орасидаги бурчак пландаги ёрдамчи бурчак дейилади ва ( билан белгиланади. кескичнинг учининг пландаги бурчаги. бош ва ёрдамчи кесувчи қирраларнинг бош текисликдаги проекциялари орасидаги бурчак кескич учининг пландаги бурчаги ёки, туғридан-туғри кескич учидаги бурчак деб аталади ва ( билан белгиланади. пландаги учала бурчакнинг йиғиндиси 180( га тенг бўлади. ёрдамчи кетинги бурчак. ёрдамчи кесувчи қиррадан бош текисликка тик қилиб туширилган текислик билан кетинги юза орасидаги бурчак ёрдамчи кетинги бурчак деб аталади ва ( билан белгиланади. ( бурчак ёрдамчи кесувчи текисликда ўлчанади. бош кесувчи қирранинг қиялик бурчаги. кескичнинг учидан бош текисликка параллел қилиб ўтказилган туғри чизиқ билан бош кесувчи қирра орасидаги бурчак бош кесувчи қирранинг қиялик бурчаги дейилади ва ( билан белгиланади. кескичнинг учи бош кесувчи қирранинг энг юқори нуқтаси бўлганда ( ни мусбат деб, кескичнинг бош кесувчи қирраси бош текисликка параллел бўлганда ( ни …

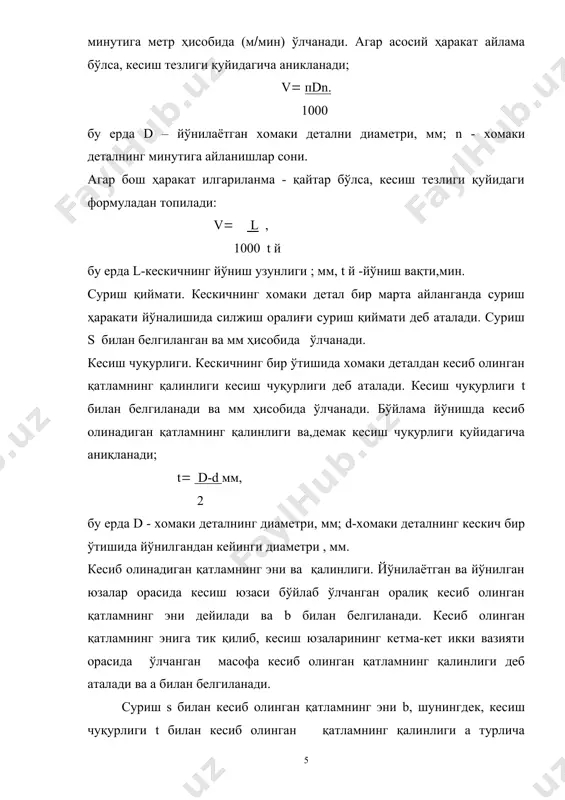

ки детални диаметри, мм; n - хомаки деталнинг минутига айланишлар сони. агар бош ҳаракат илгариланма - қайтар бўлса, кесиш тезлиги қуйидаги формуладан топилади: v( l , 1000 t й бу ерда l-кескичнинг йўниш узунлиги ; мм, t й -йўниш вақти,мин. суриш қиймати. кескичнинг хомаки детал бир марта айланганда суриш ҳаракати йўналишида силжиш оралиғи суриш қиймати деб аталади. суриш s билан белгиланган ва мм ҳисобида ўлчанади. кесиш чуқурлиги. кескичнинг бир ўтишида хомаки деталдан кесиб олинган қатламнинг қалинлиги кесиш чуқурлиги деб аталади. кесиш чуқурлиги t билан белгиланади ва мм ҳисобида ўлчанади. бўйлама йўнишда кесиб олинадиган қатламнинг қалинлиги ва,демак кесиш чуқурлиги қуйидагича аниқланади; t( d-d мм, 2 бу ерда d - хомаки деталнинг диаметри, мм; d-хомаки деталнинг кескич бир ўтишида йўнилгандан кейинги диаметри , мм. кесиб олинадиган қатламнинг эни ва қалинлиги. йўнилаётган ва йўнилган юзалар орасида кесиш юзаси бўйлаб ўлчанган оралиқ кесиб олинган қатламнинг эни дейилади ва b билан белгиланади. кесиб олинган қатламнинг …

зига тенг. кесиб олинадиган қатлам кўндаланг кесимининг хақиқий юзи fx билан белгиланади ва номинал юзанинг тахминан 98 процентини ташкил этади. бинобарин, f нинг 2 % йўнилган юзада қолади; бу юза қолдиқ кесим деб аталади. йўнилган юзанинг тозалиги ( нотекислиги ) ана шу қолдик кесимнинг баландлиги h га боғлик. h қанчалик катта бўлса, йўнилган юзанинг тозалиги шунчалик паст, нотекислиги эса шунчалик юқори бўлади. вақт бирлиги ичида кесиб олинадиган металлнинг хажми. металларни кесиб ишлаш унуми вақт бирлиги ичида йўнилган металл хажмига u,t ва s га боғлиқ бўлади ва q билан белгиланади. вақт бирлиги сифатида мин қабул қилинса, q тахминан қуйидагича бўлади; q=u ( t ( s см3ғмин. кесиш жараёнида кескичга таъсир этувчи кучлар. кесиш жараёнида кескичнинг хомаки детал ботиши ва йўнилиётган юзадан қириндининг ажралишига металл қаршилик кўрсатади. бинобарин, кескичга ана шу қаршилик кучларини енга оладиган куч таъсир эттириш керак. қаршилик кучлари эса кескични, йўниилаётган металлни ва дастгоҳ қисмларини деформациялайди. шу сабабли, кесиш …
