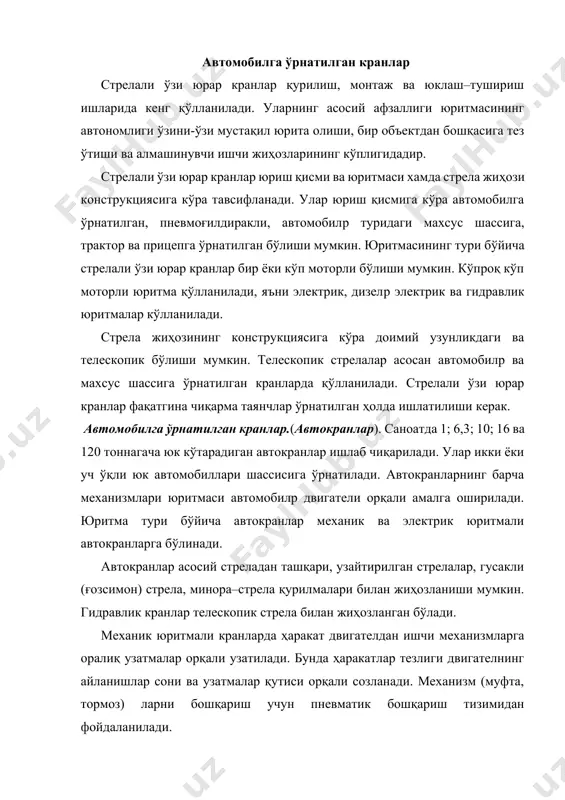

1538379006_72356.docx � � � � б) q т 16 14 12 10 8 6 4 h, ì 32 28 24 20 16 12 8 4 0 4 8 12 16 20 24 l, м i ii iii à á â �� в б а iii ii i 0 4 8 12 16 20 24 l, м h, м 32 28 24 20 16 12 8 4 14 12 10 8 6 4 б) qт 16 � стрелали ўзи юрар монтаж кранлар тўғрисида умумий маълумот режа: 1.автобилга ўрнатилган кранлар 2.пневмоғилдиракли кранлар 3.чорпояли, кўприк ва кабелли кранлар автомобилга ўрнатилган кранлар стрелали ўзи юрар кранлар қурилиш, монтаж ва юклаш–тушириш ишларида кенг қўлланилади. уларнинг асосий афзаллиги юритмасининг автономлиги ўзини-ўзи мустақил юрита олиши, бир объектдан бошқасига тез ўтиши ва алмашинувчи ишчи жиҳозларининг кўплигидадир. стрелали ўзи юрар кранлар юриш қисми ва юритмаси хамда стрела жиҳози конструкциясига кўра тавсифланади. улар юриш қисмига кўра автомобилга ўрнатилган, пневмоғилдиракли, автомобилp …

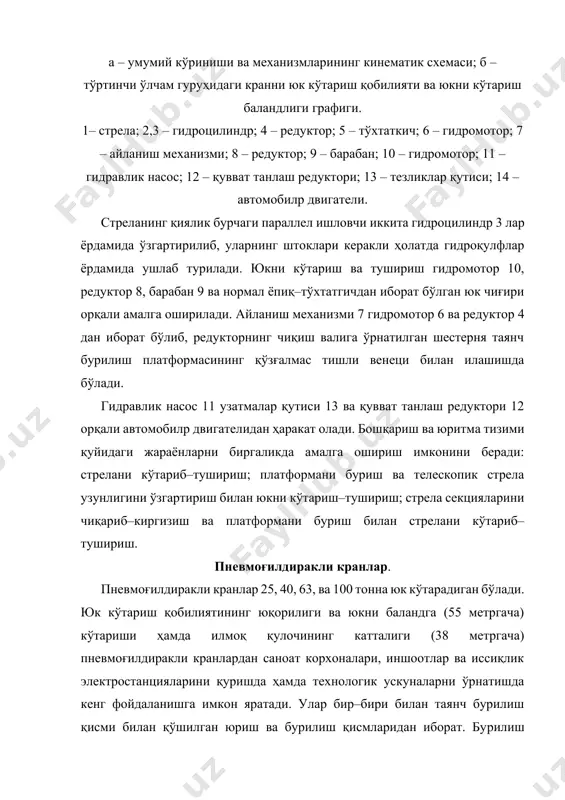

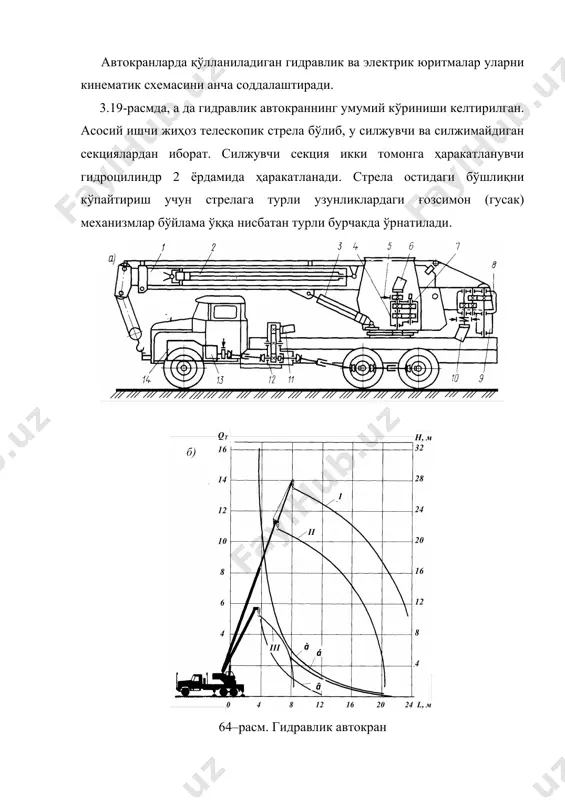

ханизмларга оралиқ узатмалар орқали узатилади. бунда ҳаракатлар тезлиги двигателнинг айланишлар сони ва узатмалар қутиси орқали созланади. механизм (муфта, тормоз) ларни бошқариш учун пневматик бошқариш тизимидан фойдаланилади. автокранларда қўлланиладиган гидравлик ва электрик юритмалар уларни кинематик схемасини анча соддалаштиради. 3.19-расмда, а да гидравлик автокраннинг умумий кўриниши келтирилган. асосий ишчи жиҳоз телескопик стрела бўлиб, у силжувчи ва силжимайдиган секциялардан иборат. силжувчи секция икки томонга ҳаракатланувчи гидроцилиндр 2 ёрдамида ҳаракатланади. стрела остидаги бўшлиқни кўпайтириш учун стрелага турли узунликлардаги ғозсимон (гусак) механизмлар бўйлама ўққа нисбатан турли бурчакда ўрнатилади. 64–расм. гидравлик автокран а – умумий кўриниши ва механизмларининг кинематик схемаси; б – тўртинчи ўлчам гуруҳидаги кранни юк кўтариш қобилияти ва юкни кўтариш баландлиги графиги. 1– стрела; 2,3 – гидроцилиндр; 4 – редуктор; 5 – тўхтаткич; 6 – гидромотор; 7 – айланиш механизми; 8 – редуктор; 9 – барабан; 10 – гидромотор; 11 – гидравлик насос; 12 – қувват танлаш редуктори; 13 – тезликлар қутиси; 14 – …

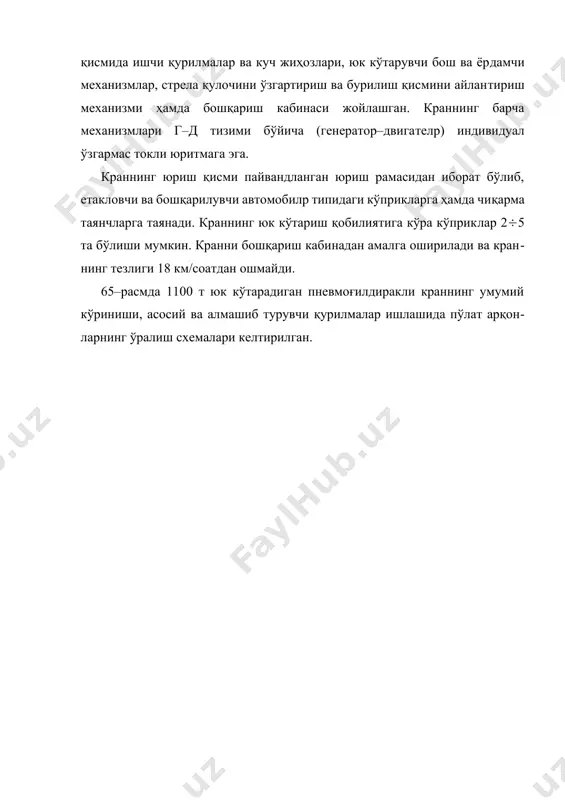

ш ва платформани буриш билан стрелани кўтариб–тушириш. пневмоғилдиракли кранлар. пневмоғилдиракли кранлар 25, 40, 63, ва 100 тонна юк кўтарадиган бўлади. юк кўтариш қобилиятининг юқорилиги ва юкни баландга (55 метргача) кўтариши ҳамда илмоқ қулочининг катталиги (38 метргача) пневмоғилдиракли кранлардан саноат корхоналари, иншоотлар ва иссиқлик электростанцияларини қуришда ҳамда технологик ускуналарни ўрнатишда кенг фойдаланишга имкон яратади. улар бир–бири билан таянч бурилиш қисми билан қўшилган юриш ва бурилиш қисмларидан иборат. бурилиш қисмида ишчи қурилмалар ва куч жиҳозлари, юк кўтарувчи бош ва ёрдамчи механизмлар, стрела қулочини ўзгартириш ва бурилиш қисмини айлантириш механизми ҳамда бошқариш кабинаси жойлашган. краннинг барча механизмлари г–д тизими бўйича (генератор–двигателp) индивидуал ўзгармас токли юритмага эга. краннинг юриш қисми пайвандланган юриш рамасидан иборат бўлиб, етакловчи ва бошқарилувчи автомобилp типидаги кўприкларга ҳамда чиқарма таянчларга таянади. краннинг юк кўтариш қобилиятига кўра кўприклар 25 та бўлиши мумкин. кранни бошқариш кабинадан амалга оширилади ва краннинг тезлиги 18 км/соатдан ошмайди. 65–расмда 1100 т юк кўтарадиган пневмоғилдиракли краннинг умумий …

атериалларини ишлаб чиқарувчи заводларда юклаш–тушириш ишларини бажаришда, конструкцияларни йиғиш майдонларида, йирик саноат корхоналари, иссиқлик ва атом электростанциялари қурилишида технологик қурилмаларни монтаж қилишда кенг миқёсда қўлланилади. чорпояли кранлар монтаж ва умумий ишларни бажарадиган турларга бўлинади. умумий ишларда фойдаланиладиган чорпояли кранлар 5 тоннагача, монтаж ишларида фойдаланиладиган кранлар эса 500 тоннагача юк кўтара олади. 66-расм. 100 т. юк кўтара оладиган чорпояли кран а - кран схемаси; б - тележкани силжиш механизмида пўлат арқон ўралиш схемаси; в - худди шунинг ўзи юк кўтариш механизми учун. 1 - электрореверсив чиғир; 2 - кўприк; 3 - юк аравачаси; 4 - полиспаст; 5 - траверса; 6 - бошқариш кабинаси; 7 - таянч; 8 - аравача; 9 - ёрдамчи механизм; 10, 11, 12, 13- чиғирлар. чорпояли краннинг юк кўтариш конструкцияси иккита таянч 7 (3.25-расм) ва уларга ўрнатилган кўприк 2 дан иборат. кран кўприги бўйлаб юк аравачаси 3 ҳаракат қилади. таянчлар юриш аравачалари 8 га ўрнатилади ва уларнинг ҳар …

туширишда кичик тезликка эришиш учун тўрт дона чиғир 10, 11, 12, 13 дан фойдаланилади. чиғир 10, 11 лар юкни бир томонга, 12, 13 лар эса қарама–қарши томонга ҳаракатлантиради. кранни бошқариш кабина 6 дан амалга оширилади. кўприк кранлар. йирик иншоотларнинг фундаментини қуришда, саноат бинолари қурилмалари ва конструкцияларини монтаж қилишда ҳамда ишлаб чиқариш жараёнида саноат биноларида кўприк кранлардан фойдаланилади. у икки асосий қисмдан иборат: (67- расм) кўприк 2 ва юк аравачаси 3. 67-расм. кўприк кран 1 -оператор кабинаси; 2 - кўприк; 3 - юк аравачаси; 4 - юкни кўтариш механизми; 5 - аравачани силжитиш механизми; 6 - кўприкни силжитиш механизми. кран кўприги металл конструкциядан иборат бўлиб, релpс бўйлаб ҳаракатланувчи аравачаларга ўрнатилган. аравача кранни ҳаракатлантирувчи механизм 6 дан ҳаракат олади. конструкциясига кўра кўприк кранлар бир ва икки балкали бўлади. бир балкали кранлар 10 тоннагача юк кўтариб, таянчлар орасидаги масофа (5...17м) унча катта бўлмайди. катта юк кўтарувчи кранларда кўприк кўндаланг кесими тўрт бурчак ёки …
