юк кўтариш кўрилмалари тўғрисида умумий маълумот

DOCX 153,7 КБ Бесплатная загрузка

Предварительный просмотр (5 стр.)

Прокрутите вниз 👇

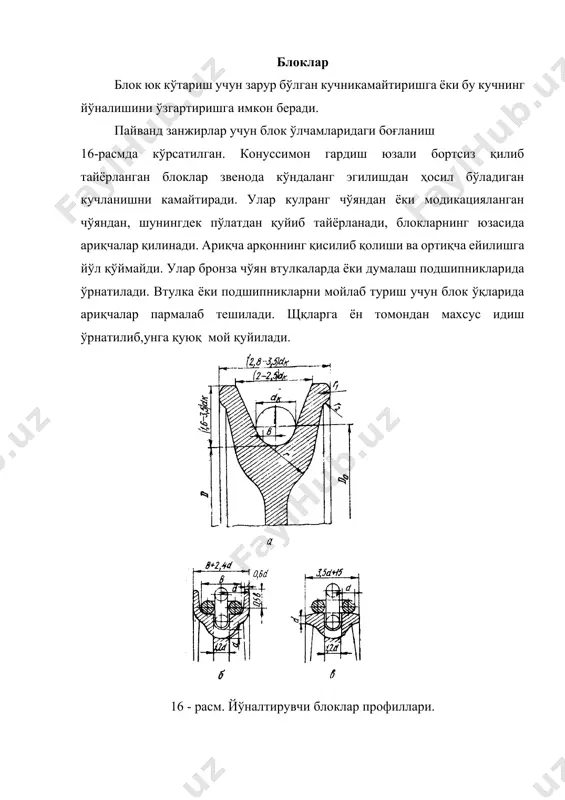

1538380943_72381.docx [ ] , q в £ r , 2 2 m z м д м ´ = , 2 д f н fд м т 2 , 1 l l fв ± юк кўтариш кўрилмалари тўғрисида умумий маълумот режа: 1. блоклар 2. пўлат симли арқонлар 3. полиспастлар 4. тормозлар блоклар блок юк кўтариш учун зарур бўлган кучникамайтиришга ёки бу кучнинг йўналишини ўзгартиришга имкон беради. пайванд занжирлар учун блок ўлчамларидаги боғланиш 16-расмда кўрсатилган. конуссимон гардиш юзали бортсиз қилиб тайёрланган блоклар звенода кўндаланг эгилишдан ҳосил бўладиган кучланишни камайтиради. улар кулранг чўяндан ёки модикацияланган чўяндан, шунингдек пўлатдан қуйиб тайёрланади, блокларнинг юзасида ариқчалар қилинади. ариқча арқоннинг қисилиб қолиши ва ортиқча ейилишга йўл қўймайди. улар бронза чўян втулкаларда ёки думалаш подшипникларида ўрнатилади. втулка ёки подшипникларни мойлаб туриш учун блок ўқларида ариқчалар пармалаб тешилади. щқларга ён томондан махсус идиш ўрнатилиб,унга қуюқ мой қуйилади. 16 - расм. йўналтирувчи блоклар профиллари. урнатилишига кўра қўзғалувчан ва қўзғалмас ўқли …

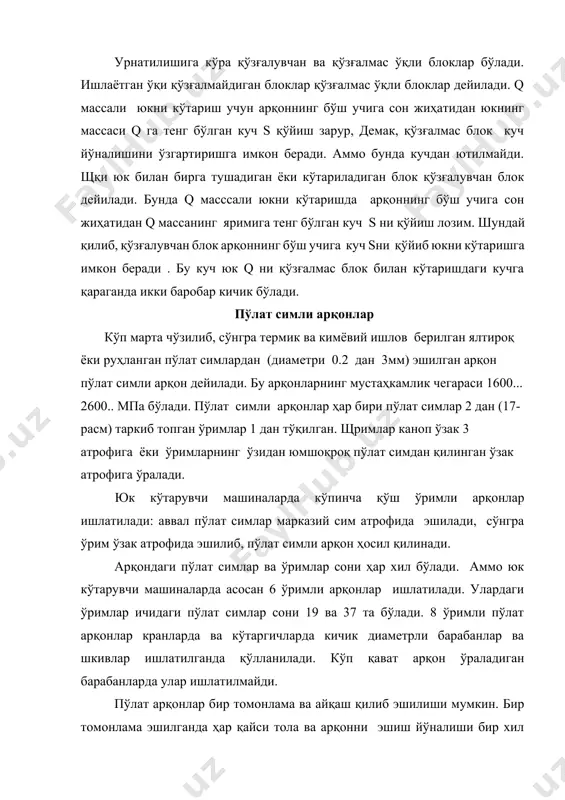

н (17-расм) таркиб топган ўримлар 1 дан тўқилган. щримлар каноп ўзак 3 атрофига ёки ўримларнинг ўзидан юмшоқроқ пўлат симдан қилинган ўзак атрофига ўралади. юк кўтарувчи машиналарда кўпинча қўш ўримли арқонлар ишлатилади: аввал пўлат симлар марказий сим атрофида эшилади, сўнгра ўрим ўзак атрофида эшилиб, пўлат симли арқон ҳосил қилинади. арқондаги пўлат симлар ва ўримлар сони ҳар хил бўлади. аммо юк кўтарувчи машиналарда асосан 6 ўримли арқонлар ишлатилади. улардаги ўримлар ичидаги пўлат симлар сони 19 ва 37 та бўлади. 8 ўримли пўлат арқонлар кранларда ва кўтаргичларда кичик диаметрли барабанлар ва шкивлар ишлатилганда қўлланилади. кўп қават арқон ўраладиган барабанларда улар ишлатилмайди. пўлат арқонлар бир томонлама ва айқаш қилиб эшилиши мумкин. бир томонлама эшилганда ҳар қайси тола ва арқонни эшиш йўналиши бир хил бўлади. ундай пўлат арқонлар кам ейилади ва эгилувчанроқ бўлади, аммо куч (нагрузка) остида осонгина бўшалади. айқаш эшилган пўлат арқонда ўримдаги симлар ва арқондаги ўримлар йўналиши қарама-қарши бўлади. бундай арқонлар тезда бўшаб …

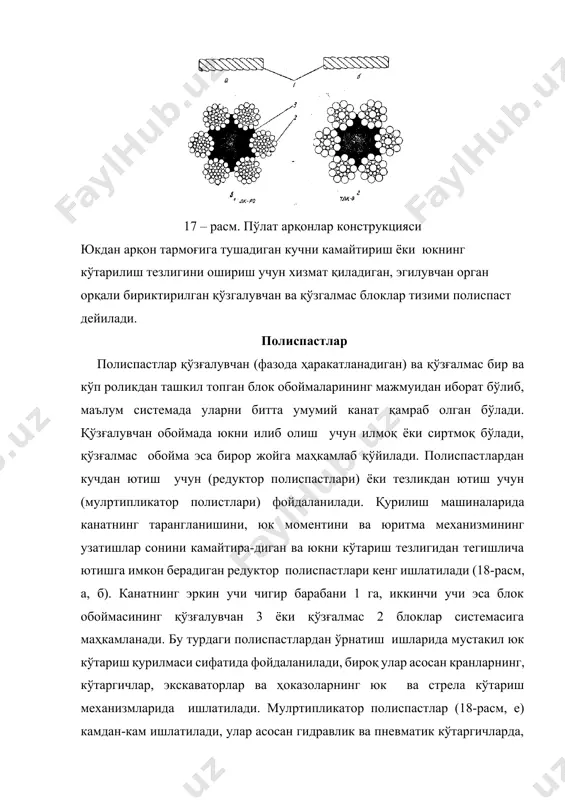

хилларга ажратилади. бўшалмайдиган арқонлар илгагининг баландлиги катта бўлган юк полиспастлари учун жуда қулайдир. пўлат арқонлар симининг механик ҳоссаларига қараб: юқори маркали-0, биринчи маркали-1, иккинчи маркали-2 бўлади. пўлат арқоннинг мустаҳкамлигини ошириш учун улар турли диаметрдаги симлардан эшилади. кабел крани ва бошқа кранларнинг юк аравачалалари силжийдиган пўлат арқонлар силлиқ сиртли бўлади. 17 – расм. пўлат арқонлар конструкцияси юкдан арқон тармоғига тушадиган кучни камайтириш ёки юкнинг кўтарилиш тезлигини ошириш учун хизмат қиладиган, эгилувчан орган орқали бириктирилган қўзгалувчан ва қўзгалмас блоклар тизими полиспаст дейилади. полиспастлар полиспастлар қўзғалувчан (фазода ҳаракатланадиган) ва қўзғалмас бир ва кўп роликдан ташкил топган блок обоймаларининг мажмуидан иборат бўлиб, маълум системада уларни битта умумий канат қамраб олган бўлади. қўзғалувчан обоймада юкни илиб олиш учун илмоқ ёки сиртмоқ бўлади, қўзғалмас обойма эса бирор жойга маҳкамлаб қўйилади. полиспастлардан кучдан ютиш учун (редуктор полиспастлари) ёки тезликдан ютиш учун (мулpтипликатор полистлари) фойдаланилади. қурилиш машиналарида канатнинг тарангланишини, юк моментини ва юритма механизмининг узатишлар сонини камайтира-диган ва …

белгилайди) караб якка (18-расм, а) ва қўшалоқ (18-расм, б) полиспастлар бўлади. якка полиспастлар амалда деярли барча қурилиш машиналарида ордирувчи блоклар билан бирга кулланилади, улар иш органига харакатни исталган йуналишда бера олади. канат барабанга ўралганида у юк билан бирга унинг ўқи бўйлаб силжийди ва барабан подшипнигида нотекис юкланиш ҳосил қилади. қўшалок полиспастлар иккита бир хил якка полиспастдан иборат бўлади ва юкни кўтаришда ёки туширишда унинг катъи тик ҳолатда бўлишини, шунингдек, барабан ва унинг таянчларига юк бир текис тушишини таъминлайди. бундай полиспастлар асосан кўприк ва чорпоя кранларда кўлланилади. оғир минорали кранларда кўшалоқ полисластлардан катта кувватли йирик габаритли битта юк чиғири ўрнига иккита стандарт чиғирдан фойдаланиш, шунингдек, юкни икки ёкк уч тезликда кўтариш максадида кўлланилади. полиспастнинг асосий характеристикаси унинг карралилнги uп дир, учи юк осилган канат ўрамлари сонининг барабандаги ўрамлари сонига бўлган нисбати тарзида топилади. чунончи, 18-расм, а да uп1=2, uп2=3, 18-раcм, б да эса uпз=3. 18-расм. блок ва полиспасталар схемаси. тўҳтатгичлар тўҳтатгичлар …

ига маҳкамланган ўқ 3 ва шу ўққа ўрнатилган тиргак 4 дан ташкил топади. юк кўтарилганда храповик вал билан биргаликда стрелка кўрсатилган йўналишда айланади, тиргак эса бемалол унинг тишидан сирпаниб ўтади валнинг айланиш 19 – расм. фрикцион тўхтагичлар а – ясси ишкаланиш юзали; б – понасмон юзали. 20-расм. храповикли тўҳтатгич. а-тўҳтатгич схемаси; б-собачка ъисоби; йўналишини ўзгартириш вақтида тиргак храповик тишга тиралади ва юкнинг пастга тушиб кетишига тўсқинлик қилади. юкни тушириш вақтида тиргакни храповик билан илашишдан чиқариш керак. fилдирак ва тиргак тиши қиррасининг эзилишига мустаҳкамлик тенгламаси қуйидагича бўлади: q= н/м бунда: в - тиш учининг эни; q- тиш учидаги чизиқли босим ,мпа; [ q ] - динамик юкланиш характерини ҳисобга олувчи руҳсат этилган чизиқли босим. айланма куч р= н бунда д-храповикли ғилдиракнинг ташқи диаметри ; z- храповикли ғилдиракнинг тишлари сони ; m- храповикли ғилдиракнинг ишлаш модули, м - храповикли ғилдирак валидаги буровчи момент. тормозлар. тормозларнинг тўҳтатгичлардан фарқи шундаки, улар вални икки йўналишда …
