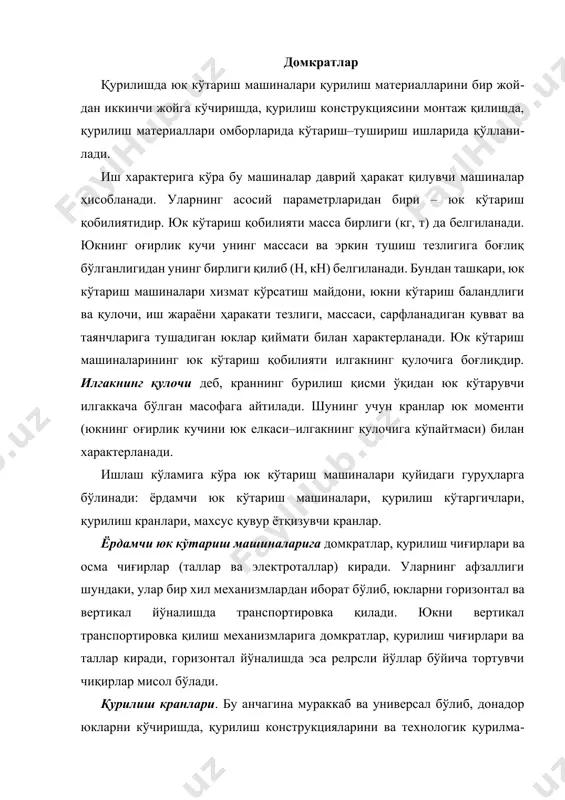

1538380426_72374.docx � � p qd l d l = 2 1 2 2 h пол пол б u g q q s h ) ( + = p qd ru = 0 2 h кщтариш тушириш а - а 10 10 кщтариш тушириш а - а � p qr tg r = + ( ) l r h юк кўтариш ва монтаж қилиш машина ва механизмлари тўғрисида умумий маълумот режа: 1. домкратлар 2. қурилиш чиғирлари 3. қурилиш кутаргичлари домкратлар қурилишда юк кўтариш машиналари қурилиш материалларини бир жойдан иккинчи жойга кўчиришда, қурилиш конструкциясини монтаж қилишда, қурилиш материаллари омборларида кўтариш–тушириш ишларида қўлланилади. иш характерига кўра бу машиналар даврий ҳаракат қилувчи машиналар ҳисобланади. уларнинг асосий параметрларидан бири – юк кўтариш қобилиятидир. юк кўтариш қобилияти масса бирлиги (кг, т) да белгиланади. юкнинг оғирлик кучи унинг массаси ва эркин тушиш тезлигига боғлиқ бўлганлигидан унинг бирлиги қилиб (н, кн) белгиланади. бундан ташқари, юк кўтариш машиналари хизмат …

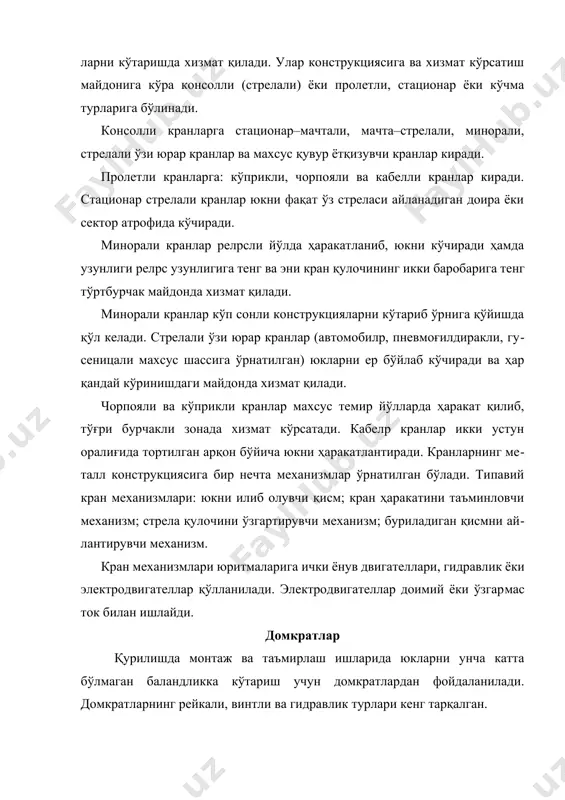

ва универсал бўлиб, донадор юкларни кўчиришда, қурилиш конструкцияларини ва технологик қурилмаларни кўтаришда хизмат қилади. улар конструкциясига ва хизмат кўрсатиш майдонига кўра консолли (стрелали) ёки пролетли, стационар ёки кўчма турларига бўлинади. консолли кранларга стационар–мачтали, мачта–стрелали, минорали, стрелали ўзи юрар кранлар ва махсус қувур ётқизувчи кранлар киради. пролетли кранларга: кўприкли, чорпояли ва кабелли кранлар киради. стационар стрелали кранлар юкни фақат ўз стреласи айланадиган доира ёки сектор атрофида кўчиради. минорали кранлар релpсли йўлда ҳаракатланиб, юкни кўчиради ҳамда узунлиги релpс узунлигига тенг ва эни кран қулочининг икки баробарига тенг тўртбурчак майдонда хизмат қилади. минорали кранлар кўп сонли конструкцияларни кўтариб ўрнига қўйишда қўл келади. стрелали ўзи юрар кранлар (автомобилp, пневмоғилдиракли, гусеницали махсус шассига ўрнатилган) юкларни ер бўйлаб кўчиради ва ҳар қандай кўринишдаги майдонда хизмат қилади. чорпояли ва кўприкли кранлар махсус темир йўлларда ҳаракат қилиб, тўғри бурчакли зонада хизмат кўрсатади. кабелp кранлар икки устун оралиғида тортилган арқон бўйича юкни ҳаракатлантиради. кранларнинг металл конструкциясига бир нечта механизмлар …

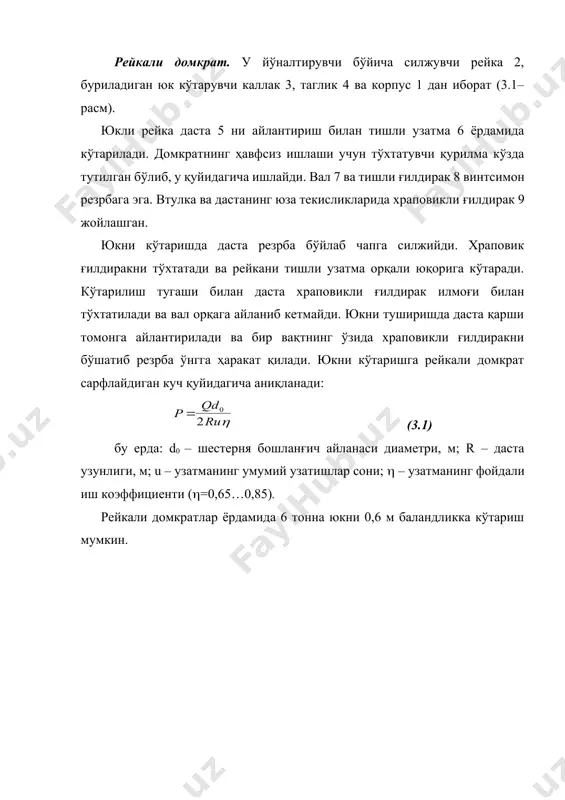

ишлаши учун тўхтатувчи қурилма кўзда тутилган бўлиб, у қуйидагича ишлайди. вал 7 ва тишли ғилдирак 8 винтсимон резpбага эга. втулка ва дастанинг юза текисликларида храповикли ғилдирак 9 жойлашган. юкни кўтаришда даста резpба бўйлаб чапга силжийди. храповик ғилдиракни тўхтатади ва рейкани тишли узатма орқали юқорига кўтаради. кўтарилиш тугаши билан даста храповикли ғилдирак илмоғи билан тўхтатилади ва вал орқага айланиб кетмайди. юкни туширишда даста қарши томонга айлантирилади ва бир вақтнинг ўзида храповикли ғилдиракни бўшатиб резpба ўнгга ҳаракат қилади. юкни кўтаришга рейкали домкрат сарфлайдиган куч қуйидагича аниқланади: (3.1) бу ерда: d0 – шестерня бошланғич айланаси диаметри, м; r – даста узунлиги, м; u – узатманинг умумий узатишлар сони; – узатманинг фойдали иш коэффициенти (=0,65…0,85). рейкали домкратлар ёрдамида 6 тонна юкни 0,6 м баландликка кўтариш мумкин. 54–расм. рейкали домкрат. а – умумий кўриниш; б – тўхтатгич. 1 – корпус; 2 – рейка; 3 – буриладиган юк кўтарувчи каллак; 4 – таглик; 5 – даста; …

ган зўриқиш кучи, н; q – қўйилган куч, н; r – винт радиуси м; r – даста радиуси, м; – домкрат фойдали иш коэффициенти; r – даста узунлиги, м; – винт чизиғининг кўтарилиш бурчаги, град; – ишқаланиш бурчаги, град. гидравлик домкрат. гидравлик домкрат (3,3-расм) корпус вазифасини бажарувчи цилиндр 6, поршенp 5, насос 1, сўриш 3, ҳайдаш 4 ва тушириш 7 клапанларидан иборат. 55–расм. винтли домкрат а – винтли домкрат; б – даста. 1 – корпус; 2 – винт; 3 – юк каллаги, 4 – тишли ғилдирак; 5 – ўқ; 6 – даста; 7 – ушлагич; 8 – гайка; 9 – тўхтатгич, 10 – пружина. ишчи суюқлик сифатида минерал мой ёки музламайдиган аралашмадан фойдаланилади. мой учун бак 2 корпус билан бирга тайёрланади. даста 8 орқали насос плунжерига илгариланма–қайтма ҳаракат берилади. плунжер ўнгга ҳаракат қилганда насос цилиндри суюқликка тўлади, чапга ҳаракат қилганда эса суюқлик босим остида ҳайдаш клапани орқали асосий цилиндрдаги поршенp …

қилади. монтаж ишларида қўлланувчи барабанли дастаки юритмали чиғирнинг схемаси 3.4–расмда келтирилган. чиғир барабан 1, очиқ тишли узатма 3, дискли юк таянувчи тўхтатгич 4 ва станина 2 дан иборат. тўхтатгич станина 2 га маҳкамланган параллел валларга ўрнатилган. даста 6 ни айлантириш билан юкни кўтариб туширилади. дастаки чиғирларда бир, икки ва тўрт киши бирданига ишлаши мумкин. қисқа муддатли ишлашда (5 дақиқагача) даста узунлиги 400 мм бўлганда бир кишига тўғри келадиган зўриқиш кучи 200 н гача бўлиши керак. юритма чиғирлар. барабан билан электродвигателни кинематик қўшилишига кўра чиғирлар электрореверсив ва фрикцион бўлади. электрореверсив чиғирларда электродвигателp билан барабан ажралмас қилиб маҳкамланган, фрикцион чиғирларда эса электродвигателp ва барабан валлари фрикцион муфта орқали маҳкамланган. электрореверсив чиғир. (3. 4, б–расм) электрореверсив чиғир электродвига–телp 7, эластик муфта 8, тўхтатгич 9, тишли редуктор 10, барабан 11 ва пайвандланган рамага ўрнатилган юргизиш механизмидан иборат. чиғир фундаментга маҳкамланади. бир барабанли электрореверсив чиғирларни тортиш кучи 3,2...1,25 кн, арқон тезлиги 0,5...0,1 м/с ва арқон …
