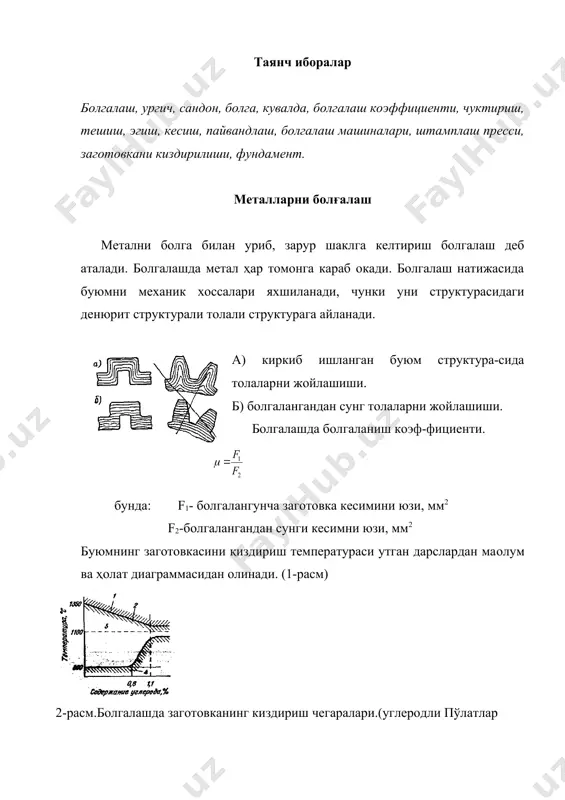

1404564673_54348.doc 2 1 f f = m 100 kf g = p пd p × = 4 2 h 1 p × g gv mv t 2 2 2 2 = = t a × = 3 h _1030950156.doc металларни боғлаш режа: 1.металларни болғалаш. 2. гидравлик пресслар. таянч иборалар болгалаш, ургич, сандон, болга, кувалда, болгалаш коэффициенти, чуктириш, тешиш, эгиш, кесиш, пайвандлаш, болгалаш машиналари, штамплаш пресси, заготовкани киздирилиши, фундамент. металларни болғалаш метални болга билан уриб, зарур шаклга келтириш болгалаш деб аталади. болгалашда метал ҳар томонга караб окади. болгалаш натижасида буюмни механик хоссалари яхшиланади, чунки уни структурасидаги денюрит структурали толали структурага айланади. а) киркиб ишланган буюм структура-сида толаларни жойлашиши. б) болгалангандан сунг толаларни жойлашиши. болгалашда болгаланиш коэф-фициенти. бунда: f1- болгалангунча заготовка кесимини юзи, мм2 f2-болгалангандан сунги кесимни юзи, мм2 буюмнинг заготовкасини қиздириш температураси утган дарслардан маoлум ва ҳолат диаграммасидан олинади. (1-расм) 2-расм.болгалашда заготовканинг киздириш чегаралари.(углеродли пўлатлар учун) юмшок металларни баoзан совук ҳолда …

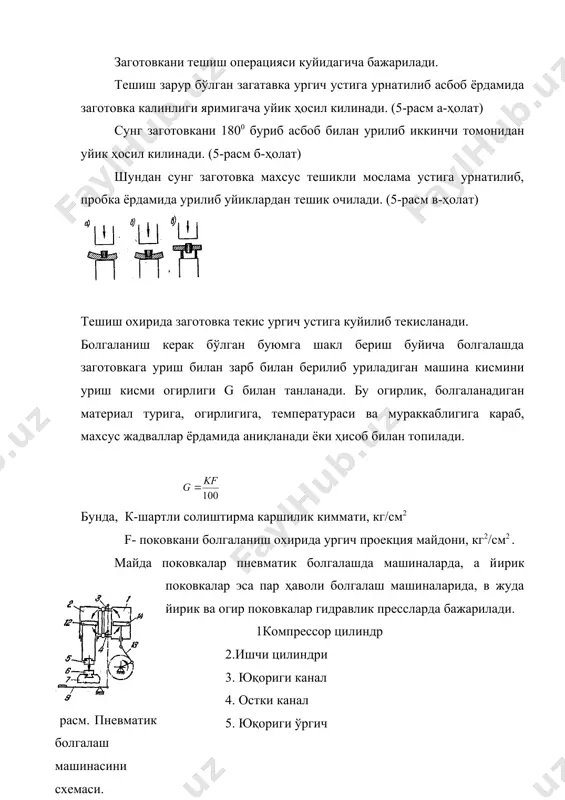

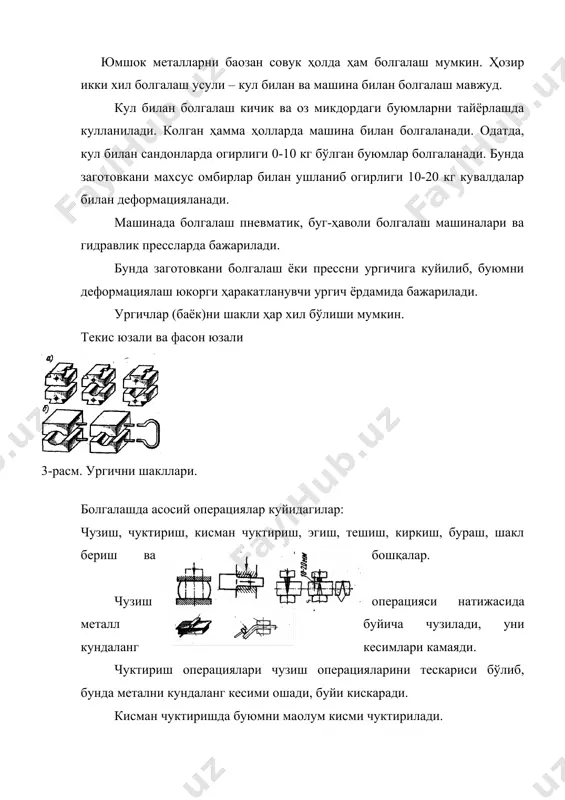

зиш операцияси натижасида металл буйича чузилади, уни кундаланг кесимлари камаяди. чуктириш операциялари чузиш операцияларини тескариси бўлиб, бунда метални кундаланг кесими ошади, буйи кискаради. кисман чуктиришда буюмни маoлум кисми чуктирилади. заготовкани тешиш операцияси куйидагича бажарилади. тешиш зарур бўлган загатавка ургич устига урнатилиб асбоб ёрдамида заготовка калинлиги яримигача уйик ҳосил килинади. (5-расм а-ҳолат) сунг заготовкани 1800 буриб асбоб билан урилиб иккинчи томонидан уйик ҳосил килинади. (5-расм б-ҳолат) шундан сунг заготовка махсус тешикли мослама устига урнатилиб, пробка ёрдамида урилиб уйиклардан тешик очилади. (5-расм в-ҳолат) 5-расм. заготовкани тешиш жараёни. тешиш охирида заготовка текис ургич устига куйилиб текисланади. болгаланиш керак бўлган буюмга шакл бериш буйича болгалашда заготовкага уриш билан зарб билан берилиб уриладиган машина кисмини уриш кисми огирлиги g билан танланади. бу огирлик, болгаланадиган материал турига, огирлигига, температураси ва мураккаблигига караб, махсус жадваллар ёрдамида аниқланади ёки ҳисоб билан топилади. бунда, к-шартли солиштирма каршилик киммати, кг/см2 f- поковкани болгаланиш охирида ургич проекция майдони, кг2/см2 . расм. …

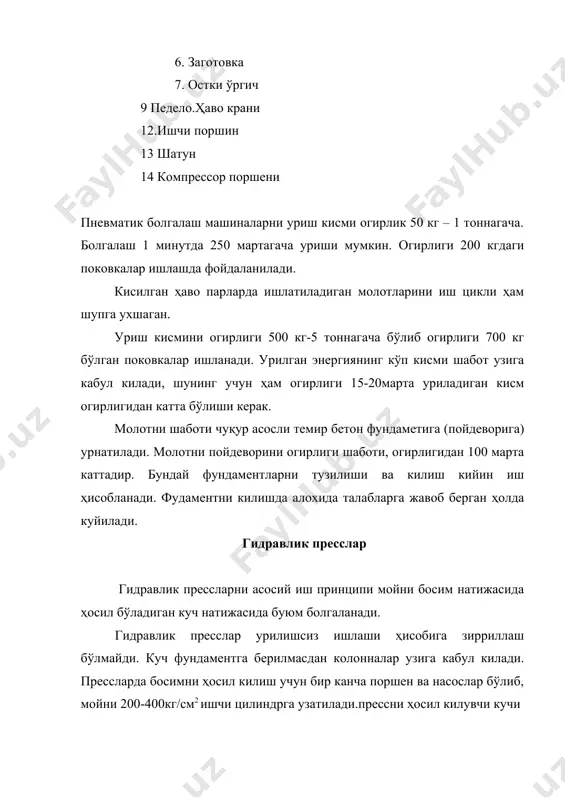

, шунинг учун ҳам огирлиги 15-20марта уриладиган кисм огирлигидан катта бўлиши керак. молотни шаботи чуқур асосли темир бетон фундаметига (пойдеворига) урнатилади. молотни пойдеворини огирлиги шаботи, огирлигидан 100 марта каттадир. бундай фундаментларни тузилиши ва килиш кийин иш ҳисобланади. фудаментни килишда алохида талабларга жавоб берган ҳолда куйилади. гидравлик пресслар гидравлик прессларни асосий иш принципи мойни босим натижасида ҳосил бўладиган куч натижасида буюм болгаланади. гидравлик пресслар урилишсиз ишлаши ҳисобига зирриллаш бўлмайди. куч фундаментга берилмасдан колонналар узига кабул килади. прессларда босимни ҳосил килиш учун бир канча поршен ва насослар бўлиб, мойни 200-400кг/см2 ишчи цилиндрга узатилади.прессни ҳосил килувчи кучи embed equation.3 (-кпд- 0.8-0.9 (трубопроводдаги йуқолиши) р- суюқлик босими, кг/см2 д- ишчи плунжернинг диаметри, см. 7-расм. гидравлик штамплаш пресси. 1-кузгалмас траверса 2-остки ургич 3-заготовка 4-юкорги ургич 5-силжувчи траверса 6-ишчи поршен 7-суюқлик 8-плунжер цилиндри 9-плунжер поршени ургични металлга ўрган кинетик энергияси бунда, т- ургични кинетик энергияси m-ургични массаси v- ургични урилиш вактидаги тезлиги g- урилиш кисм системасини …

и огирлиги, кг gпок- поковкани огирлиги, кг g пр- қўймани прибил кисми огирлик, кг gтул-қўймани туб кисми огирлиги, кг gкуй –куйиндига чиккан металл огирлиг gпок огирлиги g=v*( формула билан топилади. v-n-x-g ҳажмли бўлиб, поковка геометрияси буйича топилади. ( - метални солиштирма огирлиги г/см3 жадвалдан олинади. gпр(20-25)% gпок gтуб(2-7)% gпок gкуй(2-3)% gпок gпес(2-3)% gпок деб кабул килинади. чикиндиларни микдори қўймани 30-35 % ни ташкил килиши мумкин. поковка олиш учун уни технологик жараёни ишлаб чикилади. деталp чизмаси асосида поковка чизмаси ишлаб чикилади. припус қуйиш поковка катта кичиклигига караб жадвалдан олинади. маoлумки болгалаш йўли билан олинган буюмни ўлчамлари ноаниқ, юзалари тоза бўлмайди, лекин механик хосаси юқори бўлади. шунга кура огир шароитда ишлайдиган деталларни заготовкаси болгалаш билан олинади. поковка огирлиги шакли ва конфиграцияси буйича машина турини аниқлаш жадваллардан, яoни машинани урилиш кисми танланади. машинани урилиш кисми буйича машина тури танланади. фойдаланилган адабиётлар: 1. дубинин н. п ва бошқалар. « технология металлов и других конструкционнқх …
