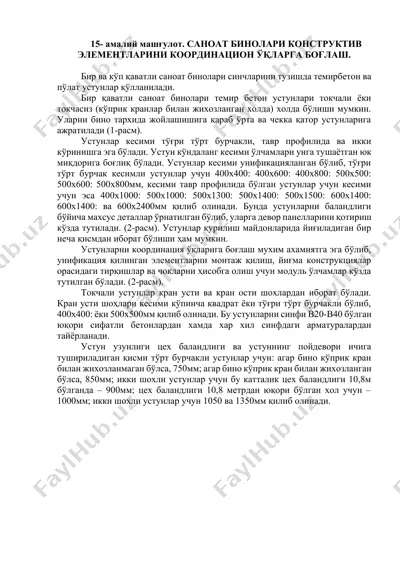

15- амалий машғулот. саноат бинолари конструктив элементларини координацион ўқларга боғлаш. бир ва кўп қаватли саноат бинолари синчларини тузишда темирбетон ва пўлат устунлар қўлланилади. бир қаватли саноат бинолари темир бетон устунлари токчали ёки токчасиз (кўприк кранлар билан жихозланган холда) холда бўлиши мумкин. уларни бино тархида жойлашишига қараб ўрта ва чекка қатор устунларига ажратилади (1-расм). устунлар кесими тўғри тўрт бурчакли, тавр профилида ва икки кўринишга эга бўлади. устун кўндаланг кесими ўлчамлари унга тушаётган юк миқдорига боғлиқ бўлади. устунлар кесими унификацияланган бўлиб, тўғри тўрт бурчак кесимли устунлар учун 400х400: 400х600: 400х800: 500х500: 500х600: 500х800мм, кесими тавр профилида бўлган устунлар учун кесими учун эса 400х1000: 500х1000: 500х1300: 500х1400: 500х1500: 600х1400: 600х1400: ва 600х2400мм қилиб олинади. бунда устунларни баландлиги бўйича махсус деталлар ўрнатилган бўлиб, уларга девор панелларини қотириш кўзда тутилади. (2-расм). устунлар қурилиш майдонларида йиғиладиган бир неча қисмдан иборат бўлиши ҳам мумкин. устунларни координация ўқларига боғлаш мухим ахамиятга эга бўлиб, унификация қилинган элементларни монтаж қилиш, …

2 / 7

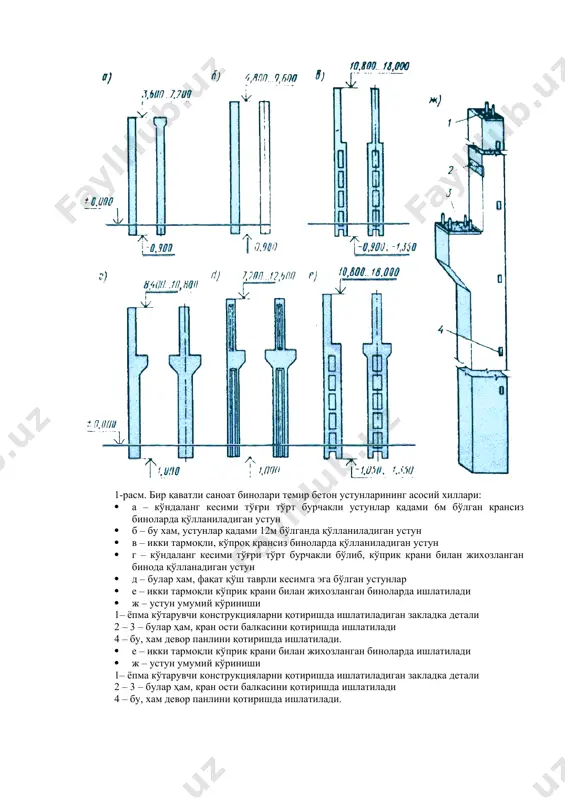

нади. 1-расм. бир қаватли саноат бинолари темир бетон устунларининг асосий хиллари: · а – кўндаланг кесими тўғри тўрт бурчакли устунлар қадами 6м бўлган крансиз биноларда қўлланиладиган устун · б – бу хам, устунлар қадами 12м бўлганда қўлланиладиган устун · в – икки тармоқли, кўпроқ крансиз биноларда қўлланиладиган устун · г – кўндаланг кесими тўғри тўрт бурчакли бўлиб, кўприк крани билан жихозланган бинода қўлланадиган устун · д – булар хам, фақат қўш таврли кесимга эга бўлган устунлар · е – икки тармоқли кўприк крани билан жихозланган биноларда ишлатилади · ж – устун умумий кўриниши 1– ёпма кўтарувчи конструкцияларни қотиришда ишлатиладиган закладка детали 2 – 3 – булар ҳам, кран ости балкасини қотиришда ишлатилади 4 – бу, хам девор панлини қотиришда ишлатилади. · е – икки тармоқли кўприк крани билан жихозланган биноларда ишлатилади · ж – устун умумий кўриниши 1– ёпма кўтарувчи конструкцияларни қотиришда ишлатиладиган закладка детали 2 – 3 – булар …

3 / 7

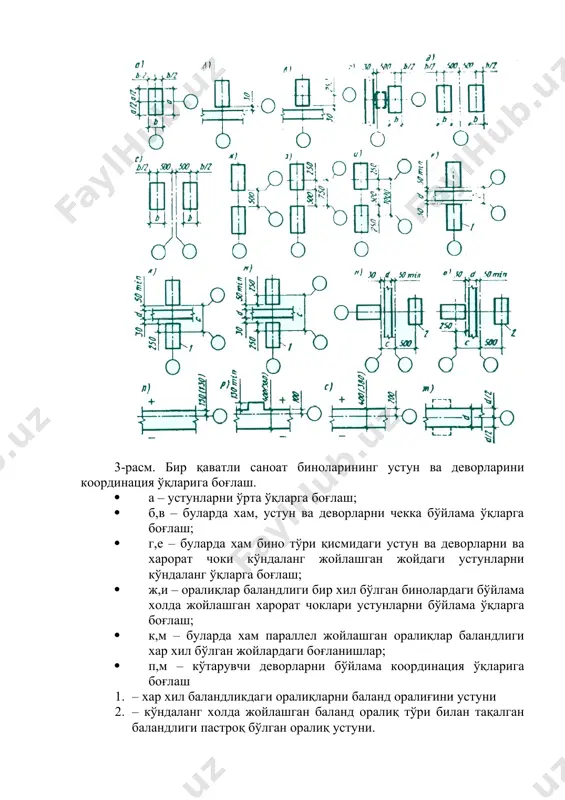

лама холда жойлашган харорат чоклари устунларни бўйлама ўқларга боғлаш; · к,м – буларда хам параллел жойлашган оралиқлар баландлиги хар хил бўлган жойлардаги боғланишлар; · п,м – кўтарувчи деворларни бўйлама координация ўқларига боғлаш 1. – хар хил баландликдаги оралиқларни баланд оралиғини устуни 2. – кўндаланг холда жойлашган баланд оралиқ тўри билан тақалган баландлиги пастроқ бўлган оралиқ устуни. кўп қаватли саноат биноларини темирбетон устунлари кўп қаватли бино синчларни ўрнатишда баландлиги бир, икки ва уч қаватга тўғри келадиган темирбетон устунлар ишлатилади. бундай устунлар кесимини 400х400 ва 400х600мм қилиб олинади. (4-расм). кўп қаватли саноат биноларида устунларни координация ўқларга боғланиши 6-расмда кўрсатилгандек олиб борилади. устунларнинг ригеллар билан туташадиган жойлари токчали ёки токчасиз бўлиши мумкин. устунлар бир бирлари билан ўзаро хар бир қават поли сатҳида 600-1000мм юқорида туташтирилади. ҳозирги кунда қурилишда юқори синфли бетонларни (в40 ва ундан юқори) қўллаш ҳамда тўрт бурчакли кесимни қўштавр профилдаги кесимга алмаштириш натижасида бетонни 25-30% тежаш ва устун нархини 7-15% тушириш …

4 / 7

т устунларни баландлиги 9,6м гача бўлган ҳамда 20т гача юк кўтарувчи кранлар билан жиҳозланган биноларда қўлланилади. бундай устунлар асосан марказий сиқилишга ишлаб, асосан кенг токчали прокат қўштаврлардан тайёрланади. 6-расм. кўп қаватли саноат биноларининг устун ва деворларини координация ўқларига боғлаш. · а – устунларни ўрта ўқларга боғлаш · б, в – устун ва деворларни чекка бўйлама ўқларга боғлаш · г, д – бино тўғри қисмини боғлаш · е, ж – устунларни кўндаланг ҳарорат чоки ўқларига боғлаш. image1.png image2.png image3.png image4.png image5.png
