1405146173_55609.doc j токарлик - карусель лобовой станоклари режа: 1.токарлик-карусел лобовой станокларни вазифаси ва уларнинг асосий қисмлари. 2. токарлик-карусел станокларни кинематик схемаси. 3. икки устунли токарлик-карусел станоклари. 4.кантар токарлик станоклари. дарснинг мақсади: токарлик-карусел лобовой станокларни вазифаси ва уларнинг асосий қисмлари, станокларни кинематик схемалари, икки устунли токарлик-карусел станоклари, кантар токарлик станоклари ҳақида маълумот бериш. лобовой токарлик станоклари лобовой станоклар катта диаметрли ва калта йирик загатовкаларни яккалаб ишлаб чиқаришда ва ремонт устахоналарида заготовкаларни ишлаш учун лобовой токарлик станоклари ишлатилади. бу станокларда сиртқи цилиндрик ва конусавий сиртлар йўнилади, торецлар кесилади, ариқчалар очилади, ички тешиклар йўниб кенгайтирилади ва бошқа ишлар бажарилади.бу станокларда орқа бабка бўлмайди, уларнинг марказлари баланд бўлади. загатовка планшайбага маҳкамланади.кўнгдаланг станина олдинги бабка билан боғлиқ бўлмаган ҳолда айрим плитага ўрнатилган. лобовой станокларда планшайбасининг узунлиги нисбатан кичик ва диаметри 1000мм дан 4000мм (4 м гача) бўлади. бу станокларнинг асосий камчилиги шундан иборатки, уларга оғир загатовкаларни ўрнатиш ва уларни тўғри ўрнатилганлигини текшириб кўриш қийин, уларни …

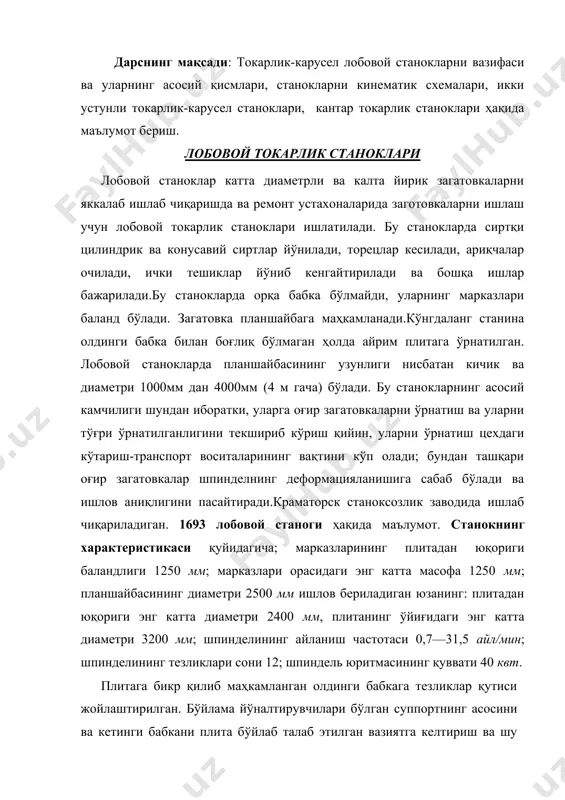

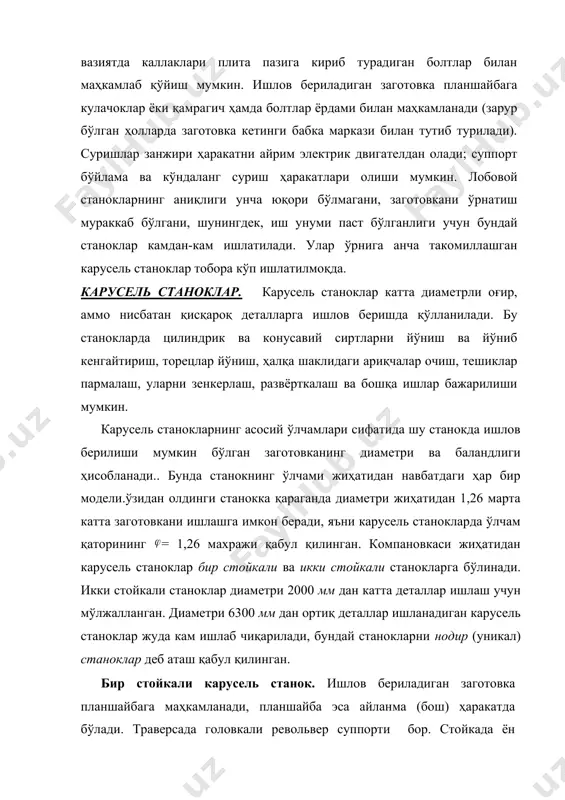

р қилиб маҳкамланган олдинги бабкага тезликлар қутиси жойлаштирилган. бўйлама йўналтирувчилари бўлган суппортнинг асосини ва кетинги бабкани плита бўйлаб талаб этилган вазиятга келтириш ва шу вазиятда каллаклари плита пазига кириб турадиган болтлар билан маҳкамлаб қўйиш мумкин. ишлов бериладиган заготовка планшайбага кулачоклар ёки қамрагич ҳамда болтлар ёрдами билан маҳкамланади (зарур бўлган ҳолларда заготовка кетинги бабка маркази билан тутиб турилади). суришлар занжири ҳаракатни айрим электрик двигателдан олади; суппорт бўйлама ва кўндаланг суриш ҳаракатлари олиши мумкин. лобовой станокларнинг аниқлиги унча юқори бўлмагани, заготовкани ўрнатиш мураккаб бўлгани, шунингдек, иш унуми паст бўлганлиги учун бундай станоклар камдан-кам ишлатилади. улар ўрнига анча такомиллашган карусель станоклар тобора кўп ишлатилмоқда. карусель станоклар. карусель станоклар катта диаметрли оғир, аммо нисбатан қисқароқ деталларга ишлов беришда қўлланилади. бу станокларда цилиндрик ва конусавий сиртларни йўниш ва йўниб кенгайтириш, торецлар йўниш, ҳалқа шаклидаги ариқчалар очиш, тешиклар пармалаш, уларни зенкерлаш, развёрткалаш ва бошқа ишлар бажарилиши мумкин. карусель станокларнинг асосий ўлчамлари сифатида шу станокда ишлов берилиши …

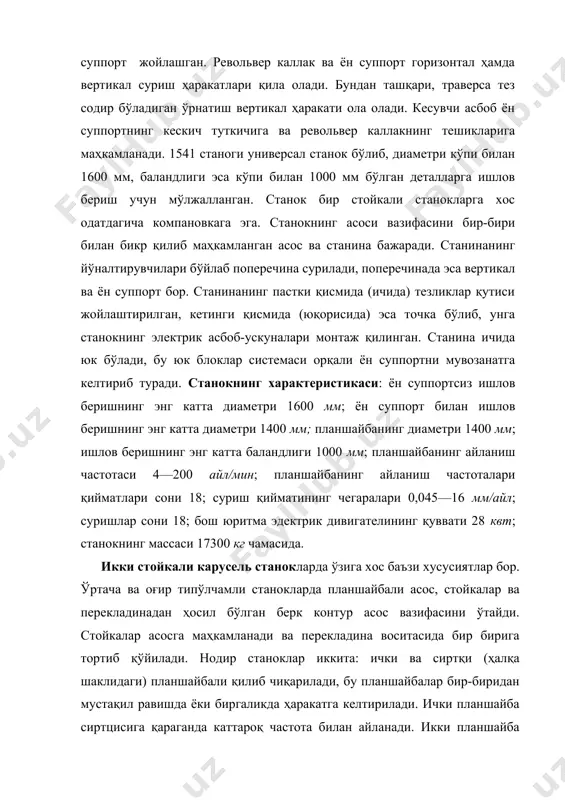

да бўлади. траверсада головкали револьвер суппорти бор. стойкада ён суппорт жойлашган. револьвер каллак ва ён суппорт горизонтал ҳамда вертикал суриш ҳаракатлари қила олади. бундан ташқари, траверса тез содир бўладиган ўрнатиш вертикал ҳаракати ола олади. кесувчи асбоб ён суппортнинг кескич туткичига ва револьвер каллакнинг тешикларига маҳкамланади. 1541 станоги универсал станок бўлиб, диаметри кўпи билан 1600 мм, баландлиги эса кўпи билан 1000 мм бўлган деталларга ишлов бериш учун мўлжалланган. станок бир стойкали станокларга хос одатдагича компановкага эга. станокнинг асоси вазифасини бир-бири билан бикр қилиб маҳкамланган асос ва станина бажаради. станинанинг йўналтирувчилари бўйлаб поперечина сурилади, поперечинада эса вертикал ва ён суппорт бор. станинанинг пастки қисмида (ичида) тезликлар қутиси жойлаштирилган, кетинги қисмида (юқорисида) эса точка бўлиб, унга станокнинг электрик асбоб-ускуналари монтаж қилинган. станина ичида юк бўлади, бу юк блоклар системаси орқали ён суппортни мувозанатга келтириб туради. станокнинг характеристикаси: ён суппортсиз ишлов беришнинг энг катта диаметри 1600 мм; ён суппорт билан ишлов беришнинг энг катта …

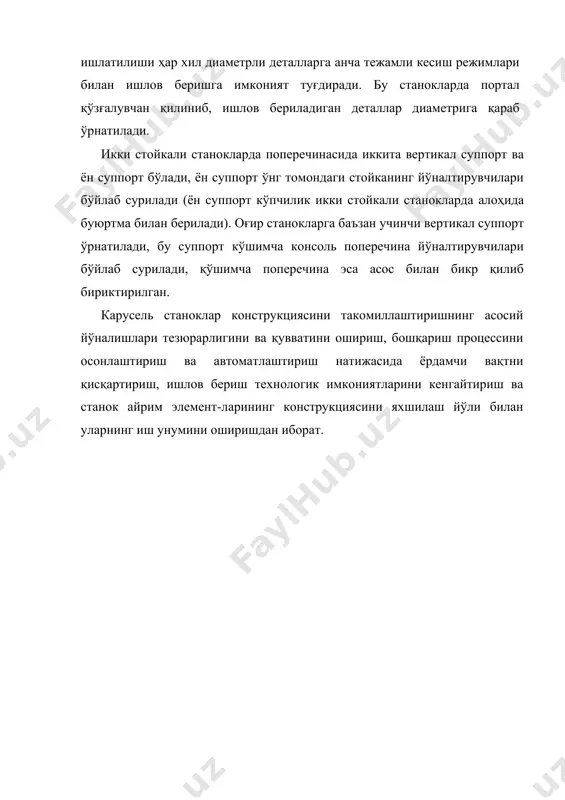

а каттароқ частота билан айланади. икки планшайба ишлатилиши ҳар хил диаметрли деталларга анча тежамли кесиш режимлари билан ишлов беришга имконият туғдиради. бу станокларда портал қўзғалувчан қилиниб, ишлов бериладиган деталлар диаметрига қараб ўрнатилади. икки стойкали станокларда поперечинасида иккита вертикал суппорт ва ён суппорт бўлади, ён суппорт ўнг томондаги стойканинг йўналтирувчилари бўйлаб сурилади (ён суппорт кўпчилик икки стойкали станокларда алоҳида буюртма билан берилади). оғир станокларга баъзан учинчи вертикал суппорт ўрнатилади, бу суппорт кўшимча консоль поперечина йўналтирувчилари бўйлаб сурилади, қўшимча поперечина эса асос билан бикр қилиб бириктирилган. карусель станоклар конструкциясини такомиллаштиришнинг асосий йўналишлари тезюрарлигини ва қувватини ошириш, бошқариш процессини осонлаштириш ва автоматлаштириш натижасида ёрдамчи вақтни қисқартириш, ишлов бериш технологик имкониятларини кенгайтириш ва станок айрим элемент-ларининг конструкциясини яхшилаш йўли билан уларнинг иш унумини оширишдан иборат. _1298702202.unknown
