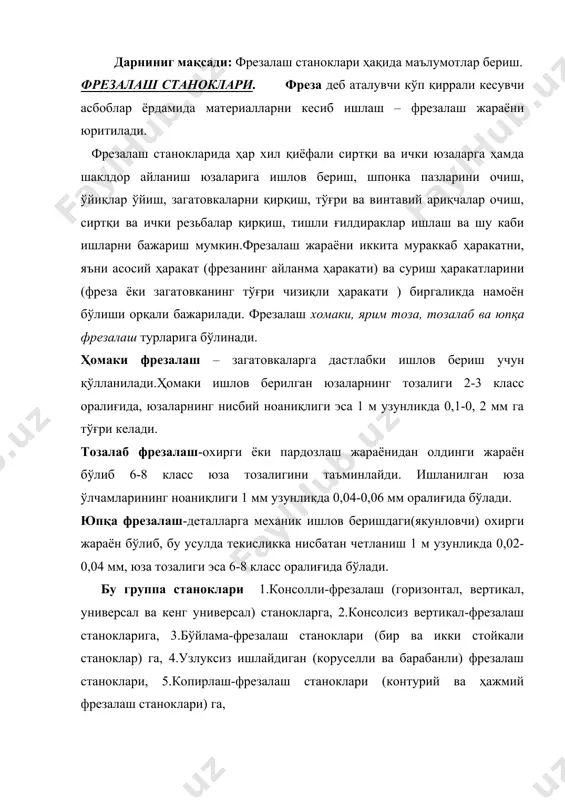

1405146782_55621.doc фрезалаш станоклари гуруҳи (турлари) режа: 1. фрезалаш станоклари ва уларнинг турлари. 2. консолли-фрезалаш станоклари. 3. 6м82 универсиал консолли вертикал-фрезалаш станоклари. 4. консолсиз вертикал-фрезалаш станоклари. 5. бўйланма-фрезарлаш ва карусел-фрезалаш станоклари, узлуксиз ишлайдиган фрезалаш станоклари. 6. фрезалаш станокида қўлланиладиган мосламалар. дарниниг мақсади: фрезалаш станоклари ҳақида маълумотлар бериш. фрезалаш станоклари. фреза деб аталувчи кўп қиррали кесувчи асбоблар ёрдамида материалларни кесиб ишлаш – фрезалаш жараёни юритилади. фрезалаш станокларида ҳар хил қиёфали сиртқи ва ички юзаларга ҳамда шаклдор айланиш юзаларига ишлов бериш, шпонка пазларини очиш, ўйиқлар ўйиш, загатовкаларни қирқиш, тўғри ва винтавий ариқчалар очиш, сиртқи ва ички резьбалар қирқиш, тишли ғилдираклар ишлаш ва шу каби ишларни бажариш мумкин.фрезалаш жараёни иккита мураккаб ҳаракатни, яъни асосий ҳаракат (фрезанинг айланма ҳаракати) ва суриш ҳаракатларини (фреза ёки загатовканинг тўғри чизиқли ҳаракати ) биргаликда намоён бўлиши орқали бажарилади. фрезалаш хомаки, ярим тоза, тозалаб ва юпқа фрезалаш турларига бўлинади. ҳомаки фрезалаш – загатовкаларга дастлабки ишлов бериш учун қўлланилади.ҳомаки ишлов берилган …

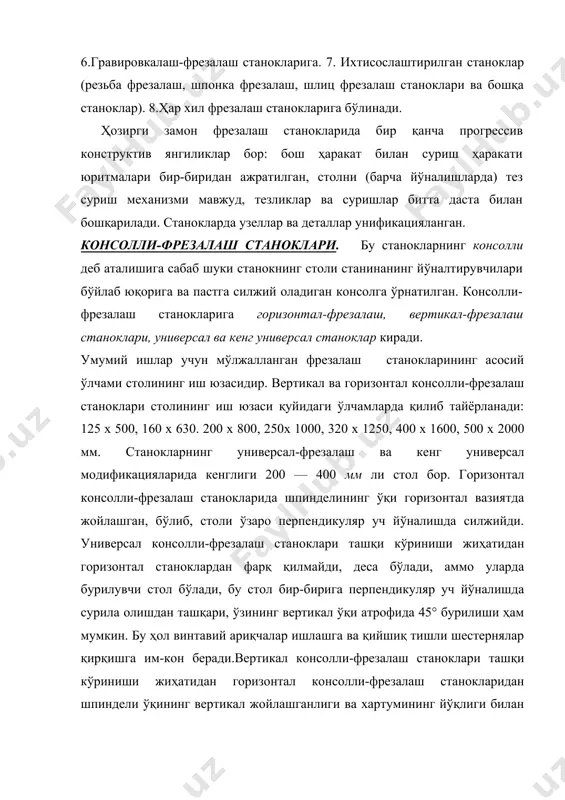

уселли ва барабанли) фрезалаш станоклари, 5.копирлаш-фрезалаш станоклари (контурий ва ҳажмий фрезалаш станоклари) га, 6.гравировкалаш-фрезалаш станокларига. 7. ихтисослаштирилган станоклар (резьба фрезалаш, шпонка фрезалаш, шлиц фрезалаш станоклари ва бошқа станоклар). 8.ҳар хил фрезалаш станокларига бўлинади. ҳозирги замон фрезалаш станокларида бир қанча прогрессив конструктив янгиликлар бор: бош ҳаракат билан суриш ҳаракати юритмалари бир-биридан ажратилган, столни (барча йўналишларда) тез суриш механизми мавжуд, тезликлар ва суришлар битта даста билан бошқарилади. станокларда узеллар ва деталлар унификацияланган. консолли-фрезалаш станоклари. бу станокларнинг консолли деб аталишига сабаб шуки станокнинг столи станинанинг йўналтирувчилари бўйлаб юқорига ва пастга силжий оладиган консолга ўрнатилган. консолли-фрезалаш станокларига горизонтал-фрезалаш, вертикал-фрезалаш станоклари, универсал ва кенг универсал станоклар киради. умумий ишлар учун мўлжалланган фрезалаш станокларининг асосий ўлчами столининг иш юзасидир. вертикал ва горизонтал консолли-фрезалаш станоклари столининг иш юзаси қуйидаги ўлчамларда қилиб тайёрланади: 125 х 500, 160 х 630. 200 х 800, 250х 1000, 320 х 1250, 400 х 1600, 500 х 2000 мм. станокларнинг универсал-фрезалаш ва кенг …

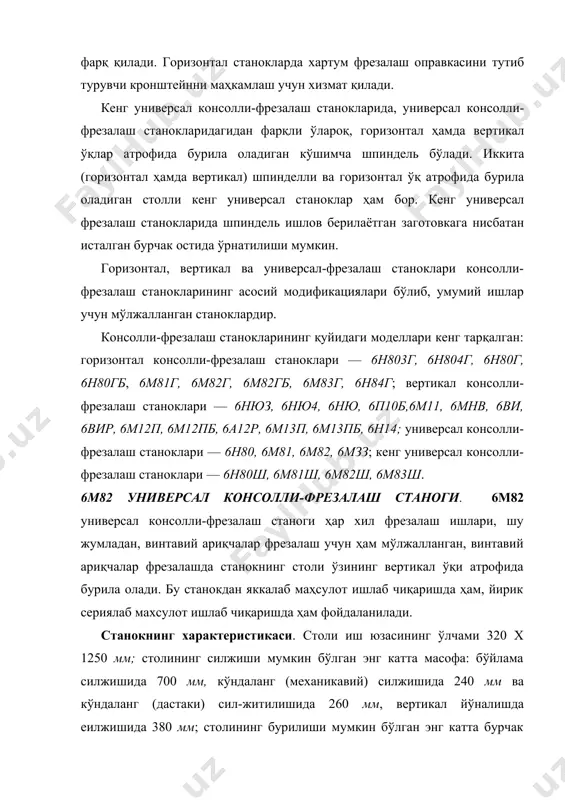

қлиги билан фарқ қилади. горизонтал станокларда хартум фрезалаш оправкасини тутиб турувчи кронштейнни маҳкамлаш учун хизмат қилади. кенг универсал консолли-фрезалаш станокларида, универсал консолли-фрезалаш станокларидагидан фарқли ўлароқ, горизонтал ҳамда вертикал ўқлар атрофида бурила оладиган кўшимча шпиндель бўлади. иккита (горизонтал ҳамда вертикал) шпинделли ва горизонтал ўқ атрофида бурила оладиган столли кенг универсал станоклар ҳам бор. кенг универсал фрезалаш станокларида шпиндель ишлов берилаётган заготовкага нисбатан исталган бурчак остида ўрнатилиши мумкин. горизонтал, вертикал ва универсал-фрезалаш станоклари консолли-фрезалаш станокларининг асосий модификациялари бўлиб, умумий ишлар учун мўлжалланган станоклардир. консолли-фрезалаш станокларининг қуйидаги моделлари кенг тарқалган: горизонтал консолли-фрезалаш станоклари — 6н803г, 6н804г, 6н80г, 6н80гб, 6м81г, 6м82г, 6м82гб, 6м83г, 6н84г; вертикал консолли-фрезалаш станоклари — 6нюз, 6ню4, 6ню, 6п10б,6м11, 6мнв, 6ви, 6вир, 6м12п, 6м12пб, 6а12р, 6м13п, 6м13пб, 6н14; универсал консолли-фрезалаш станоклари — 6н80, 6м81, 6м82, 6мзз; кенг универсал консолли-фрезалаш станоклари — 6н80ш, 6м81ш, 6м82ш, 6м83ш. 6м82 универсал консолли-фрезалаш станоги. 6м82 универсал консолли-фрезалаш станоги ҳар хил фрезалаш ишлари, шу жумладан, винтавий ариқчалар …

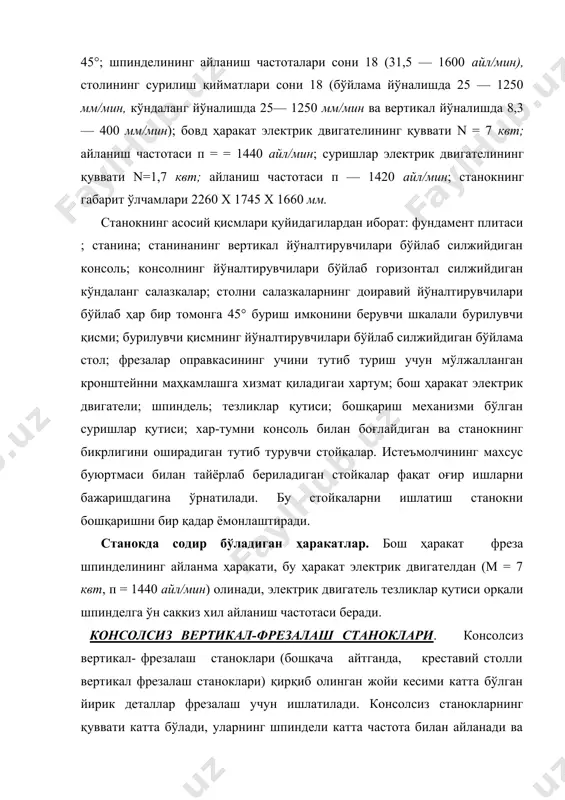

а 25 — 1250 мм/мин, кўндаланг йўналишда 25— 1250 мм/мин ва вертикал йўналишда 8,3 — 400 мм/мин); бовд ҳаракат электрик двигателининг қуввати n = 7 квт; айланиш частотаси п = = 1440 айл/мин; суришлар электрик двигателининг қуввати n=1,7 квт; айланиш частотаси п — 1420 айл/мин; станокнинг габарит ўлчамлари 2260 x 1745 x 1660 мм. станокнинг асосий қисмлари қуйидагилардан иборат: фундамент плитаси ; станина; станинанинг вертикал йўналтирувчилари бўйлаб силжийдиган консоль; консолнинг йўналтирувчилари бўйлаб горизонтал силжийдиган кўндаланг салазкалар; столни салазкаларнинг доиравий йўналтирувчилари бўйлаб ҳар бир томонга 45° буриш имконини берувчи шкалали бурилувчи қисми; бурилувчи қисмнинг йўналтирувчилари бўйлаб силжийдиган бўйлама стол; фрезалар оправкасининг учини тутиб туриш учун мўлжалланган кронштейнни маҳкамлашга хизмат қиладигаи хартум; бош ҳаракат электрик двигатели; шпиндель; тезликлар қутиси; бошқариш механизми бўлган суришлар қутиси; хар-тумни консоль билан боғлайдиган ва станокнинг бикрлигини оширадиган тутиб турувчи стойкалар. истеъмолчининг махсус буюртмаси билан тайёрлаб бериладиган стойкалар фақат оғир ишларни бажаришдагина ўрнатилади. бу стойкаларни ишлатиш станокни бошқаришни …

телдан айланма ҳаракатга келтирилади. баъзи станокларда шпиндель ўқини бурчак ҳосил қиладиган тарзда ўрнатиш мумкин. стол горизонтал текисликда ўзаро перпендикуляр икки йўналишда ҳаракатлана олади.консолсиз вертикал фрезалаш станокларни столининг эни 630, 800 ва 1000 мм қилиб ишлаб чиқарилади. станок, одатда,осма пультдан бошқарилади. бу станокларнинг асосий турлари негизида уларнинг турли модификациялари: шпиндель бабкаси буриладиган, ичига ўрнатилган доиравий столли, копирлаш станоклари ва бошқа модификациялари тайёрланмоқда. бу станокка оид асосий маълумотлар: столи иш юзасининг ўлчами 1000 х 2500 мм; столининг бўйлама силжиши 2000 мм, кўндаланг силжиши 1000 мм; шпинделининг торецидан столининг сиртигача бўлган масофа 50 — 950 мм; шпинделининг айланиш частотаси 25— 1250 айл/мин; суриш қиймати (поғонасиз ростланади) 20— 1500 мм/мин; бош ҳаракат электрик двигателининг қуввати 28 квт; станокнинг габарит ўлчамлари 6350х4685х4200, массаси 2т. бўйлама-фрезалаш станоклари. бўйлама-фрезалаш станоклари деталларнинг горизонтал, вертикал ва қия текисликларини ҳамда шаклдор юзаларини торцавий, цилиндрик ва шаклдор фрезалар билан фрезалаш учун мўлжалланган. бу станоклар бир ва икки стойкали, бир ва бир …
