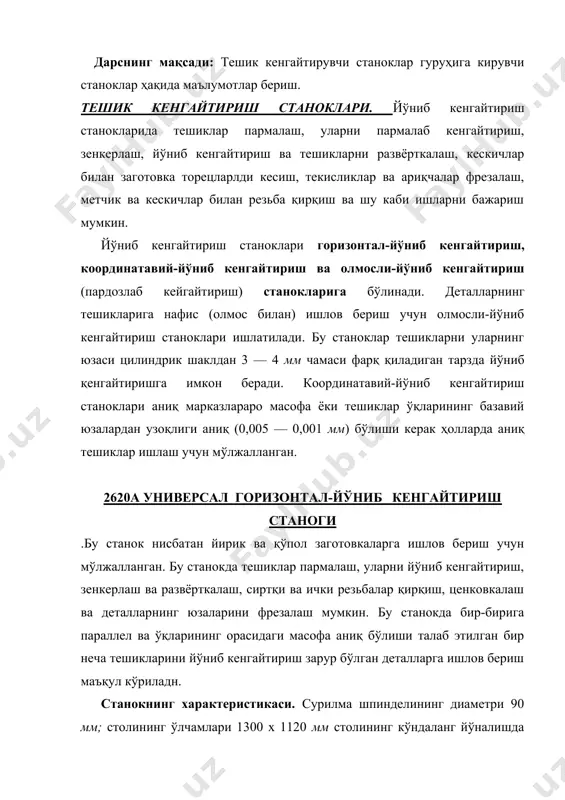

1405145794_55605.doc ± тешик кенгайтирувчи станоклар гуруҳи (типи) режа: 1.тешик кенгайтирувчи станокларни типларга ажратиш. 2. универсал-горизантал тешик кенгайтирувчи станоклар. 3. алмазли тешик кенгайтирувчи станоклар. 4. координаталар аро тешик кенгайтирувчи станоклар. дарснинг мақсади: тешик кенгайтирувчи станоклар гуруҳига кирувчи станоклар ҳақида маълумотлар бериш. тешик кенгайтириш станоклари. йўниб кенгайтириш станокларида тешиклар пармалаш, уларни пармалаб кенгайтириш, зенкерлаш, йўниб кенгайтириш ва тешикларни развёрткалаш, кескичлар билан заготовка торецларлди кесиш, текисликлар ва ариқчалар фрезалаш, метчик ва кескичлар билан резьба қирқиш ва шу каби ишларни бажариш мумкин. йўниб кенгайтириш станоклари горизонтал-йўниб кенгайтириш, координатавий-йўниб кенгайтириш ва олмосли-йўниб кенгайтириш (пардозлаб кейгайтириш) станокларига бўлинади. деталларнинг тешикларига нафис (олмос билан) ишлов бериш учун олмосли-йўниб кенгайтириш станоклари ишлатилади. бу станоклар тешикларни уларнинг юзаси цилиндрик шаклдан 3 — 4 мм чамаси фарқ қиладиган тарзда йўниб қенгайтиришга имкон беради. координатавий-йўниб кенгайтириш станоклари аниқ марказлараро масофа ёки тешиклар ўқларининг базавий юзалардан узоқлиги аниқ (0,005 — 0,001 мм) бўлиши керак ҳолларда аниқ тешиклар ишлаш учун мўлжалланган. 2620а универсал …

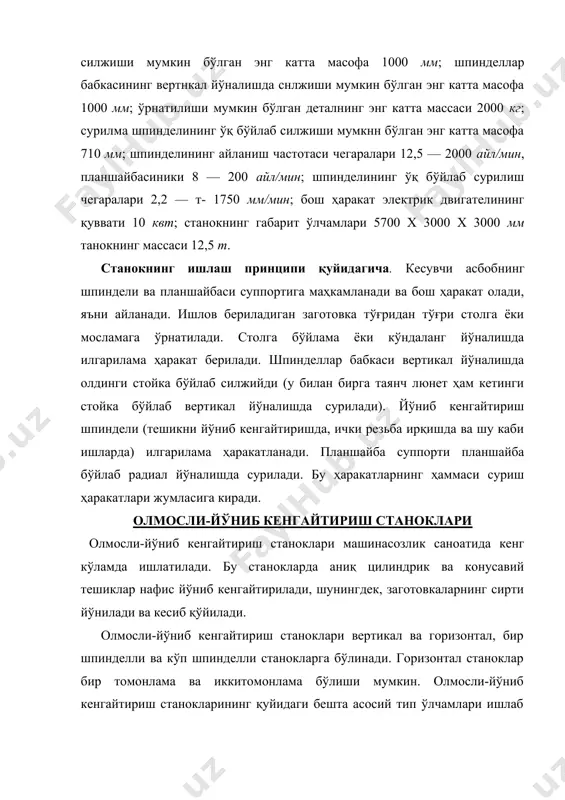

нкал йўналишда снлжиши мумкин бўлган энг катта масофа 1000 мм; ўрнатилиши мумкин бўлган деталнинг энг катта массаси 2000 кг; сурилма шпинделининг ўқ бўйлаб силжиши мумкнн бўлган энг катта масофа 710 мм; шпинделининг айланиш частотаси чегаралари 12,5 — 2000 айл/мин, планшайбасиники 8 — 200 айл/мин; шпинделининг ўқ бўйлаб сурилиш чегаралари 2,2 — т- 1750 мм/мин; бош ҳаракат электрик двигателининг қуввати 10 квт; станокнинг габарит ўлчамлари 5700 x 3000 x 3000 мм танокнинг массаси 12,5 т. станокнинг ишлаш принципи қуйидагича. кесувчи асбобнинг шпиндели ва планшайбаси суппортига маҳкамланади ва бош ҳаракат олади, яъни айланади. ишлов бериладиган заготовка тўғридан тўғри столга ёки мосламага ўрнатилади. столга бўйлама ёки кўндаланг йўналишда илгарилама ҳаракат берилади. шпинделлар бабкаси вертикал йўналишда олдинги стойка бўйлаб силжийди (у билан бирга таянч люнет ҳам кетинги стойка бўйлаб вертикал йўналишда сурилади). йўниб кенгайтириш шпиндели (тешикни йўниб кенгайтиришда, ички резьба ирқишда ва шу каби ишларда) илгарилама ҳаракатланади. планшайба суппорти планшайба бўйлаб радиал йўналишда сурилади. …

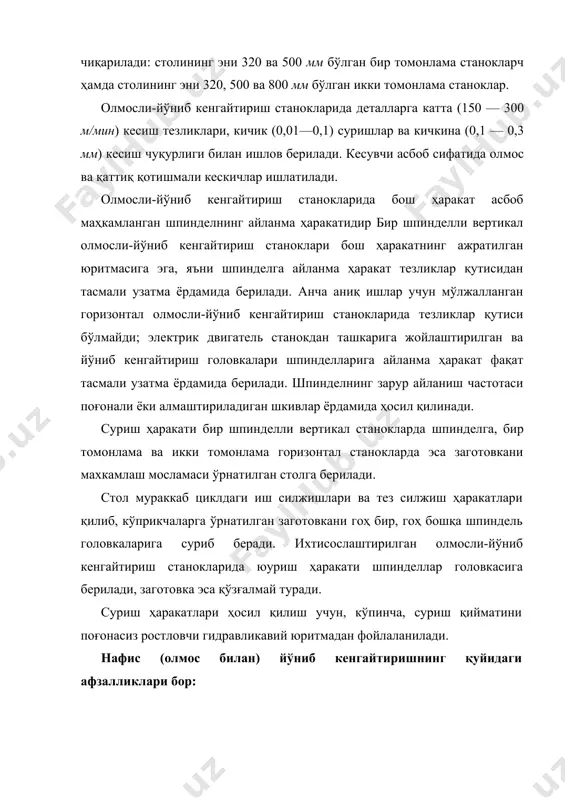

қурлиги билан ишлов берилади. кесувчи асбоб сифатида олмос ва қаттиқ қотишмали кескичлар ишлатилади. олмосли-йўниб кенгайтириш станокларида бош ҳаракат асбоб маҳкамланган шпинделнинг айланма ҳаракатидир бир шпинделли вертикал олмосли-йўниб кенгайтириш станоклари бош ҳаракатнинг ажратилган юритмасига эга, яъни шпинделга айланма ҳаракат тезликлар қутисидан тасмали узатма ёрдамида берилади. анча аниқ ишлар учун мўлжалланган горизонтал олмосли-йўниб кенгайтириш станокларида тезликлар қутиси бўлмайди; электрик двигатель станокдан ташкарига жойлаштирилган ва йўниб кенгайтириш головкалари шпинделларига айланма ҳаракат фақат тасмали узатма ёрдамида берилади. шпинделнинг зарур айланиш частотаси поғонали ёки алмаштириладиган шкивлар ёрдамида ҳосил қилинади. суриш ҳаракати бир шпинделли вертикал станокларда шпинделга, бир томонлама ва икки томонлама горизонтал станокларда эса заготовкани махкамлаш мосламаси ўрнатилган столга берилади. стол мураккаб циклдаги иш силжишлари ва тез силжиш ҳаракатлари қилиб, кўприкчаларга ўрнатилган заготовкани гоҳ бир, гоҳ бошқа шпиндель головкаларига суриб беради. ихтисослаштирилган олмосли-йўниб кенгайтириш станокларида юуриш ҳаракати шпинделлар головкасига берилади, заготовка эса қўзғалмай туради. суриш ҳаракатлари ҳосил қилиш учун, кўпинча, суриш қийматини поғонасиз ростловчи гидравликавий …

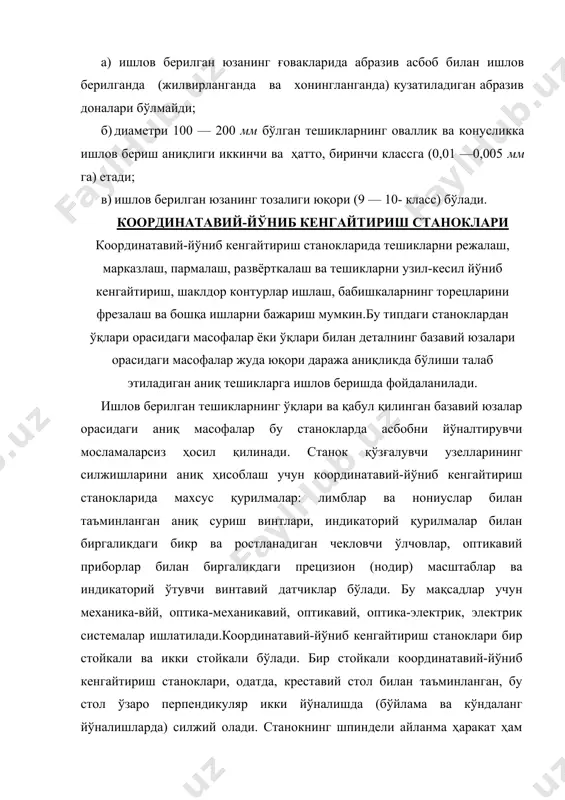

аш, бабишкаларнинг торецларини фрезалаш ва бошқа ишларни бажариш мумкин.бу типдаги станоклардан ўқлари орасидаги масофалар ёки ўқлари билан деталнинг базавий юзалари орасидаги масофалар жуда юқори даража аниқликда бўлиши талаб этиладиган аниқ тешикларга ишлов беришда фойдаланилади. ишлов берилган тешикларнинг ўқлари ва қабул қилинган базавий юзалар орасидаги аниқ масофалар бу станокларда асбобни йўналтирувчи мосламаларсиз ҳосил қилинади. станок қўзғалувчи узелларининг силжишларини аниқ ҳисоблаш учун координатавий-йўниб кенгайтириш станокларида махсус қурилмалар: лимблар ва нониуслар билан таъминланган аниқ суриш винтлари, индикаторий қурилмалар билан биргаликдаги бикр ва ростланадиган чекловчи ўлчовлар, оптикавий приборлар билан биргаликдаги прецизион (нодир) масштаблар ва индикаторий ўтувчи винтавий датчиклар бўлади. бу мақсадлар учун механика-вйй, оптика-механикавий, оптикавий, оптика-электрик, электрик системалар ишлатилади.координатавий-йўниб кенгайтириш станоклари бир стойкали ва икки стойкали бўлади. бир стойкали координатавий-йўниб кенгайтириш станоклари, одатда, креставий стол билан таъминланган, бу стол ўзаро перпендикуляр икки йўналишда (бўйлама ва кўндаланг йўналишларда) силжий олади. станокнинг шпиндели айланма ҳаракат ҳам қилади ва ўқий йўналишда сурилади ҳам. икки стойкали координатавий-йўниб кенгайтириш …

— 2435п, 2а435, 2455, 2в460, 2470. 153- координаталарни индуктив ҳисоблаш механизми ишининг моҳияти қуйидагилардан иборат. станокда индуктив винтавий механизм бор. унда винт-якорь ва қадами 5 мм бўлган ўтувчи гайкалардан иборат датчик бўлади. датчик столга маҳкамланган бўлиб, шу стол билан бирга силжийди. гайкалар ўзаклар вазифасини ўтайди уларга ток ўтганда магнитавий оқим ҳосил қиладиган ғалтак ўралган. винтнинг сиртқи юзаси билан гайканинг ички юзаси орасида 0,3 — — 0,4 мм га тенг радиал зазор қолдирилади. винт-якорнинг қадами ҳам 5 мм га тенг. гайка ўзакларнинг ҳар бири иккинчисига нисбатан ярим қадам силжитиб ўрнатилган. гайкалар ўрамларининг торецлари билан винт-якорь тореци оралиғидаги зазорлар ўзаро тенг бўлиб, фақат битта нисбий вазиятда минимал бў-лади. бу вазият винт-якорнинг ҳар бир қадамида такрорланади. бошқа ҳамма ҳолларда қадам чегарасида силжитилганда битта ярим датчикда зазорларнинг ортиши билан бошқа ярим датчикда зазорлар кичраяди. бу ҳол электрик индикатор ма (шкаласи 100 мка бўлган микроамперметр) занжиридаги ток кучининг ўзгаришига олиб боради. иккала ярпм датчикдаги зазорлар …
