1 / 14

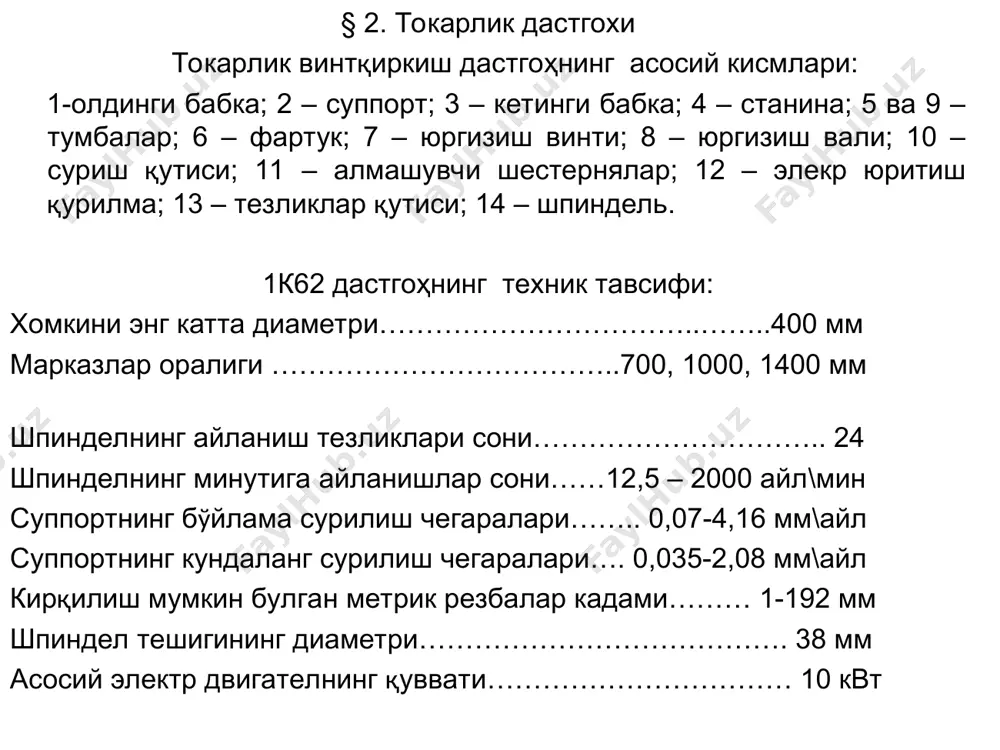

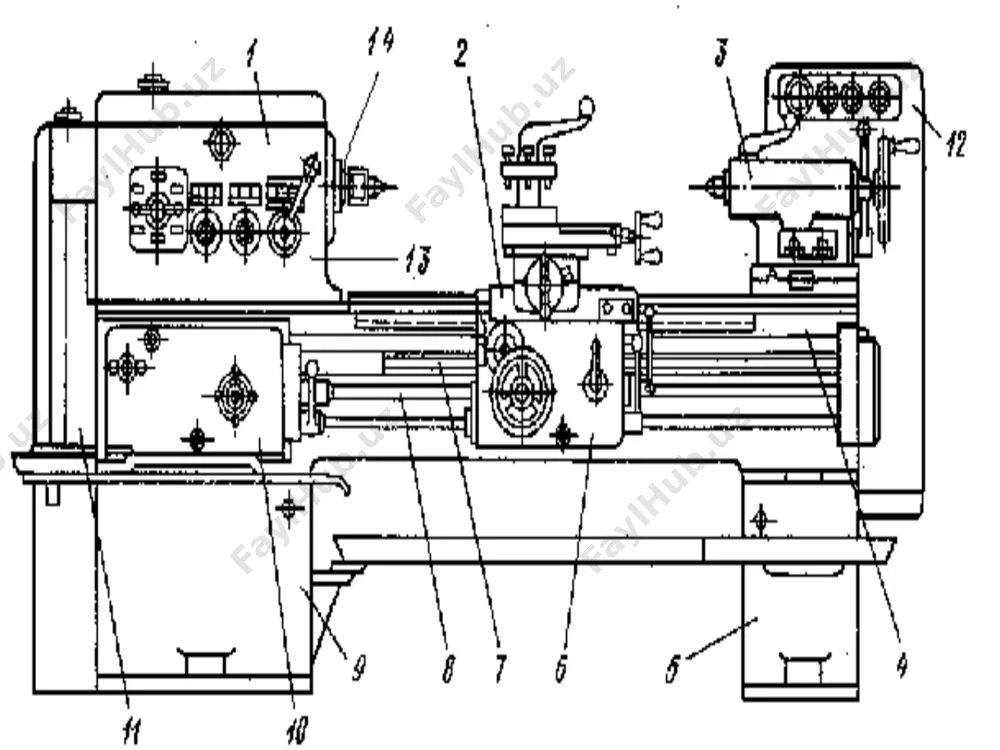

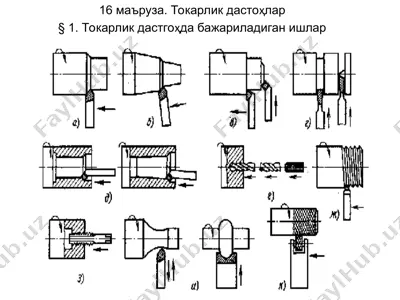

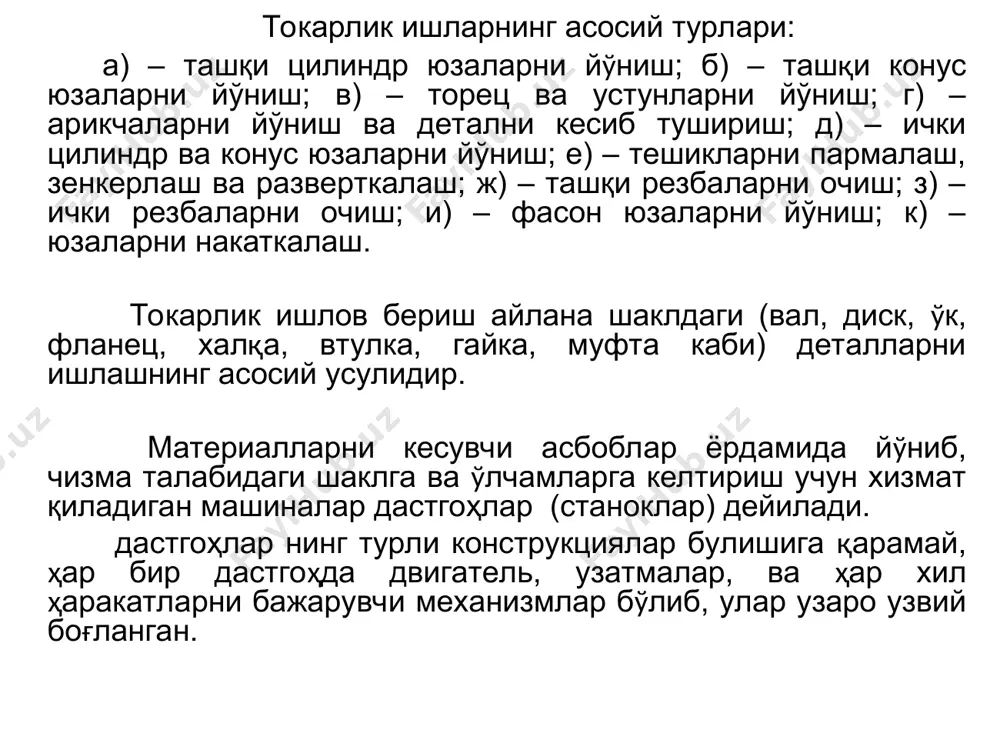

слайд 1 16 маъруза. токарлик дастоҳлар § 1. токарлик дастгоҳда бажариладиган ишлар токарлик ишларнинг асосий турлари: а) – ташқи цилиндр юзаларни йўниш; б) – ташқи конус юзаларни йўниш; в) – торец ва устунларни йўниш; г) – арикчаларни йўниш ва детални кесиб тушириш; д) – ички цилиндр ва конус юзаларни йўниш; е) – тешикларни пармалаш, зенкерлаш ва разверткалаш; ж) – ташқи резбаларни очиш; з) – ички резбаларни очиш; и) – фасон юзаларни йўниш; к) – юзаларни накаткалаш. токарлик ишлов бериш айлана шаклдаги (вал, диск, ўк, фланец, халқа, втулка, гайка, муфта каби) деталларни ишлашнинг асосий усулидир. материалларни кесувчи асбоблар ёрдамида йўниб, чизма талабидаги шаклга ва ўлчамларга келтириш учун хизмат қиладиган машиналар дастгоҳлар (станоклар) дейилади. дастгоҳлар нинг турли конструкциялар булишига қарамай, ҳар бир дастгоҳда двигатель, узатмалар, ва ҳар хил ҳаракатларни бажарувчи механизмлар бўлиб, улар узаро узвий боғланган. § 2. токарлик дастгохи токарлик винтқиркиш дастгоҳнинг асосий кисмлари: 1-олдинги бабка; 2 – суппорт; 3 – …

2 / 14

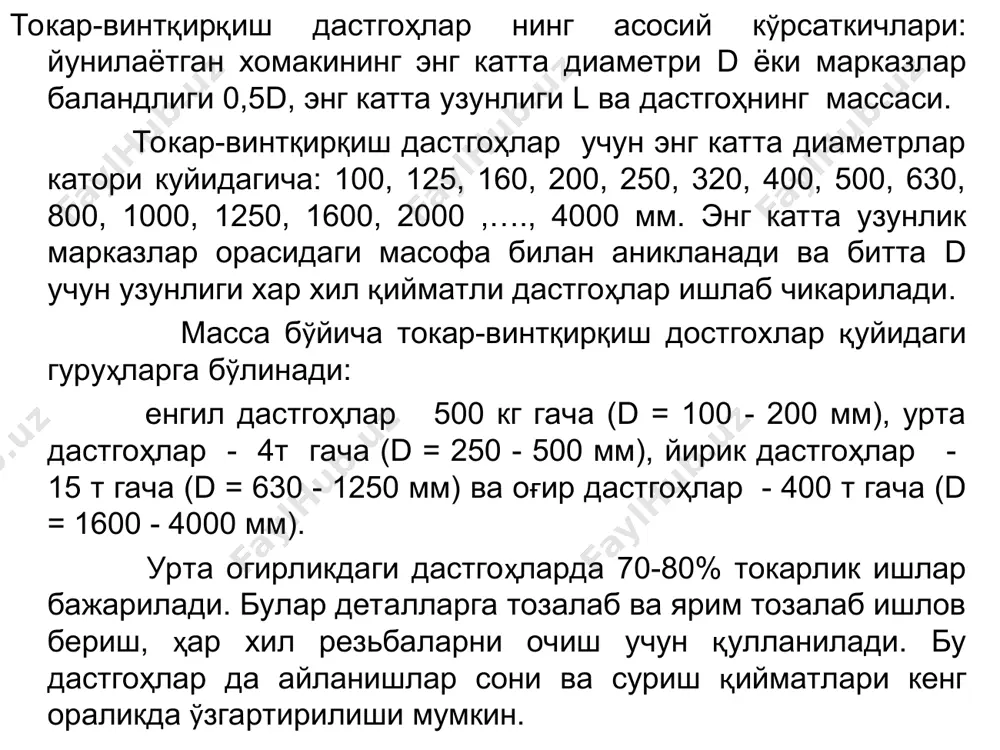

рлар катори куйидагича: 100, 125, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 ,…., 4000 мм. энг катта узунлик марказлар орасидаги масофа билан аникланади ва битта d учун узунлиги хар хил қийматли дастгоҳлар ишлаб чикарилади. масса бўйича токар-винтқирқиш достгохлар қуйидаги гуруҳларга бўлинади: енгил дастгоҳлар 500 кг гача (d = 100 - 200 мм), урта дастгоҳлар - 4т гача (d = 250 - 500 мм), йирик дастгоҳлар - 15 т гача (d = 630 - 1250 мм) ва оғир дастгоҳлар - 400 т гача (d = 1600 - 4000 мм). урта огирликдаги дастгоҳларда 70-80% токарлик ишлар бажарилади. булар деталларга тозалаб ва ярим тозалаб ишлов бериш, ҳар хил резьбаларни очиш учун қулланилади. бу дастгоҳлар да айланишлар сони ва суриш қийматлари кенг ораликда ўзгартирилиши мумкин. дастгоҳнинг бош юритмаси. олдинги бабкада тезликлар қутиси ва шпиндель жойлашган. улар керакли кесиш чукурлиги ва суриш қийматлар билан хомакини ишлаш учун уни айланма ҳаракатга …

3 / 14

р дастгох ҳақида тўлик тасаввур бера олмагани учун бу схемаларда кушимча қилиб шкивларнинг диаметрлари, шестерняларнинг тишлар сони, уларнинг модули ва киришлар сони, двигатель куввати ва айланишлар сони, валларнинг кетма-кет рақамлари ва бошкалар курсатилади. дастгоҳлар кинематик схемаларида қулланиладиган асосий элементларини шартли белгилари: i – ясси тасмали узатма (1), бир-бирини кесишиб ўтган ясси тасмали узатма (2), понамисмон тасмали узатма (3), 4 – занжирли узатма, ii – тишли узатмалар: цилиндр гилдиракли (5), конус гилдиракли (6), винли гилдиракли (7), червякли (8), рейкали (9), iii – харакатни юргизиш винт ёрдамида узатиш ажралмайдиган гайка оркали (10), ажраладиган гайка оркали (11), iv – муфталар: муштакли бир томонли (12), муштакли икки томонли (13), конусли (14), дискли бир томонли (15), дискли икки томонли (16), бир томонли айланиб ўтадиган (17), икки томонли айланиб ўтадиган (18), v – тормозлар: конусли (19), колодкали (20), лентали (21), дискли (22), шпиндель патрони (23). назорат саволлари. 1. токарлик дастгоҳлар да бажариладиган асосий ишларни таърифланг. 2. …

4 / 14

5 / 14
