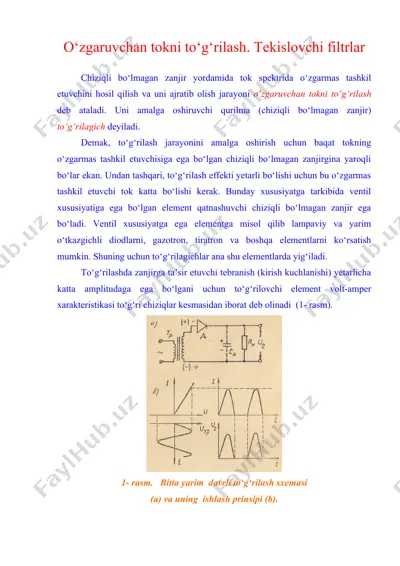

1403782325_47133.doc н н n с r w 1 >> ... 4 cos 15 4 2 cos 3 4 2 2 - - - = t u t u u u m m m w p w p p h h h h r c va c l > w w w 1 1 h h h h r c va c l > 2 2 1 1 w w w o‘zgaruvchan tokni to‘g‘rilash. tekislovchi filtrlar chiziqli bo‘lmagan zanjir yordamida tok spektrida o‘zgarmas tashkil etuvchini hosil qilish va uni ajratib olish jarayoni o‘zgaruvchan tokni to‘g‘rilash deb ataladi. uni amalga oshiruvchi qurilma (chiziqli bo‘lmagan zanjir) to‘g‘rilagich deyiladi. demak, to‘g‘rilash jarayonini amalga oshirish uchun baqat tokning o‘zgarmas tashkil etuvchisiga ega bo‘lgan chiziqli bo‘lmagan zanjirgina yaroqli bo‘lar ekan. undan tashqari, to‘g‘rilash effekti yetarli bo‘lishi uchun bu o‘zgarmas tashkil etuvchi tok katta bo‘lishi kerak. bunday xususiyatga tarkibida ventil xususiyatiga ega bo‘lgan element qatnashuvchi chiziqli bo‘lmagan …

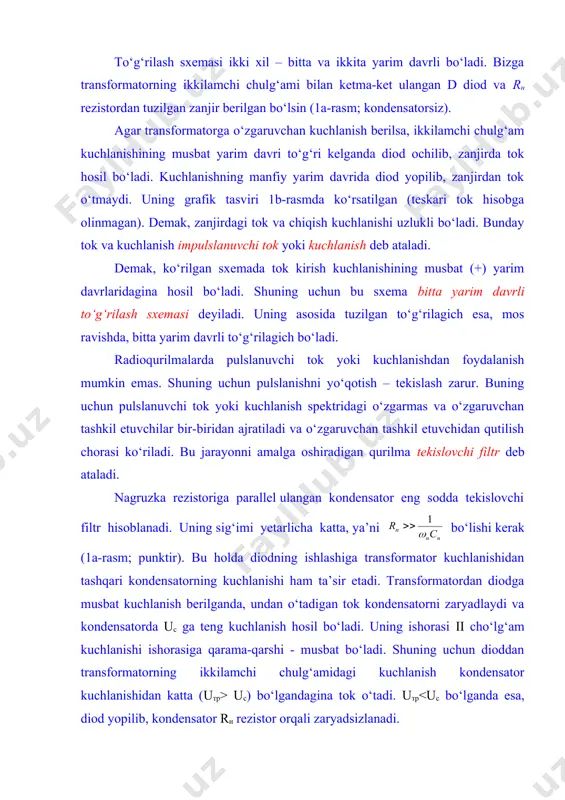

kuchlanish impulslanuvchi tok yoki kuchlanish deb ataladi. demak, ko‘rilgan sxemada tok kirish kuchlanishining musbat (+) yarim davrlaridagina hosil bo‘ladi. shuning uchun bu sxema bitta yarim davrli to‘g‘rilash sxemasi deyiladi. uning asosida tuzilgan to‘g‘rilagich esa, mos ravishda, bitta yarim davrli to‘g‘rilagich bo‘ladi. radioqurilmalarda pulslanuvchi tok yoki kuchlanishdan foydalanish mumkin emas. shuning uchun pulslanishni yo‘qotish – tekislash zarur. buning uchun pulslanuvchi tok yoki kuchlanish spektridagi o‘zgarmas va o‘zgaruvchan tashkil etuvchilar bir-biridan ajratiladi va o‘zgaruvchan tashkil etuvchidan qutilish chorasi ko‘riladi. bu jarayonni amalga oshiradigan qurilma tekislovchi filtr deb ataladi. nagruzka rezistoriga parallel ulangan kondensator eng sodda tekislovchi filtr hisoblanadi. uning sig‘imi yetarlicha katta, ya’ni bo‘lishi kerak (1a-rasm; punktir). bu holda diodning ishlashiga transformator kuchlanishidan tashqari kondensatorning kuchlanishi ham ta’sir etadi. transformatordan diodga musbat kuchlanish berilganda, undan o‘tadigan tok kondensatorni zaryadlaydi va kondensatorda uс ga teng kuchlanish hosil bo‘ladi. uning ishorasi ii cho‘lg‘am kuchlanishi ishorasiga qarama-qarshi - musbat bo‘ladi. shuning uchun dioddan transformatorning ikkilamchi …

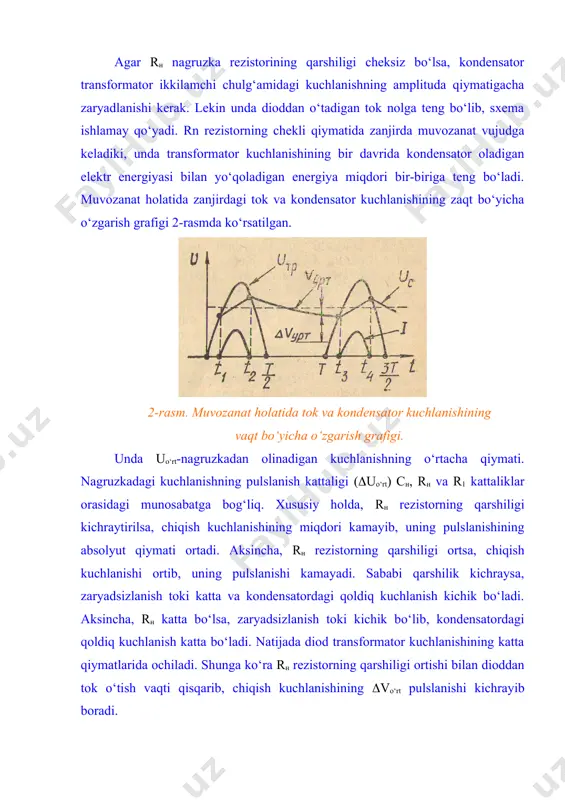

‘yicha o‘zgarish grafigi 2-rasmda ko‘rsatilgan. 2-rasm. muvozanat holatida tok va kondensator kuchlanishining vaqt bo‘yicha o‘zgarish grafigi. unda uo‘rt-nagruzkadan olinadigan kuchlanishning o‘rtacha qiymati. nagruzkadagi kuchlanishning pulslanish kattaligi ((uo‘rt) сн, rн va r1 kattaliklar orasidagi munosabatga bog‘liq. xususiy holda, rн rezistorning qarshiligi kichraytirilsa, chiqish kuchlanishining miqdori kamayib, uning pulslanishining absolyut qiymati ortadi. aksincha, rн rezistorning qarshiligi ortsa, chiqish kuchlanishi ortib, uning pulslanishi kamayadi. sababi qarshilik kichraysa, zaryadsizlanish toki katta va kondensatordagi qoldiq kuchlanish kichik bo‘ladi. aksincha, rн katta bo‘lsa, zaryadsizlanish toki kichik bo‘lib, kondensatordagi qoldiq kuchlanish katta bo‘ladi. natijada diod transformator kuchlanishining katta qiymatlarida ochiladi. shunga ko‘ra rн rezistorning qarshiligi ortishi bilan dioddan tok o‘tish vaqti qisqarib, chiqish kuchlanishining (vo‘rt pulslanishi kichrayib boradi. shuni aytish kerakki, transformator kuchlanishining manfiy yarim davrlarida diodga qo‘yilgan kuchlanish um+uc qiymatga erishadi. bu kuchlanish teskari kuchlanish деб аталади. to‘g‘rilagichlarni yasaganda diod shu kuchlanishga chidaydigan qilib tanlanishi lozim. demak, tokning pulslanish darajasi kesish burchagiga bog‘liq bo‘ladi. kesish burchagi …

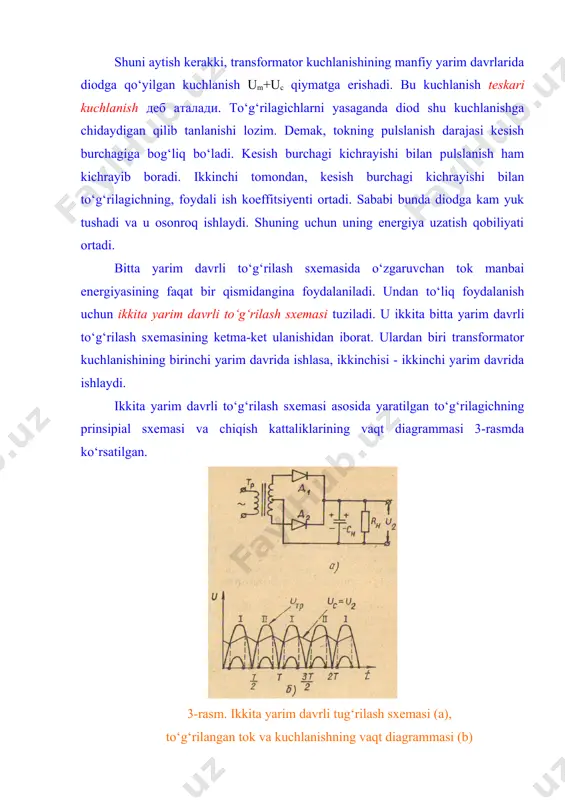

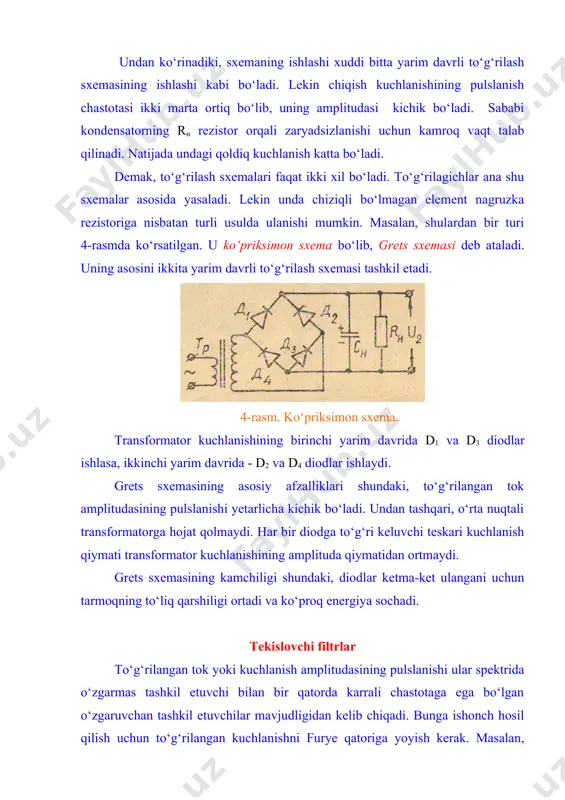

- ikkinchi yarim davrida ishlaydi. ikkita yarim davrli to‘g‘rilash sxemasi asosida yaratilgan to‘g‘rilagichning prinsipial sxemasi va chiqish kattaliklarining vaqt diagrammasi 3-rasmda ko‘rsatilgan. 3-rasm. ikkita yarim davrli tug‘rilash sxemasi (a), to‘g‘rilangan tok va kuchlanishning vaqt diagrammasi (b) undan ko‘rinadiki, sxemaning ishlashi xuddi bitta yarim davrli to‘g‘rilash sxemasining ishlashi kabi bo‘ladi. lekin chiqish kuchlanishining pulslanish chastotasi ikki marta ortiq bo‘lib, uning amplitudasi kichik bo‘ladi. sababi kondensatorning rн rezistor orqali zaryadsizlanishi uchun kamroq vaqt talab qilinadi. natijada undagi qoldiq kuchlanish katta bo‘ladi. demak, to‘g‘rilash sxemalari faqat ikki xil bo‘ladi. to‘g‘rilagichlar ana shu sxemalar asosida yasaladi. lekin unda chiziqli bo‘lmagan element nagruzka rezistoriga nisbatan turli usulda ulanishi mumkin. masalan, shulardan bir turi 4-rasmda ko‘rsatilgan. u ko‘priksimon sxema bo‘lib, grets sxemasi deb ataladi. uning asosini ikkita yarim davrli to‘g‘rilash sxemasi tashkil etadi. 4-rasm. ko‘priksimon sxema. transformator kuchlanishining birinchi yarim davrida d1 va d3 diodlar ishlasa, ikkinchi yarim davrida - d2 va d4 diodlar ishlaydi. grets …

avrli to‘g‘rilash sxemasining chiqish kuchlanishi quyidagicha ifodalanadi: um-transformatorning ikkilamchi cho‘lg‘amidagi kuchlanish amplitudasi. o‘zgarmas tashkil etuvchi tok (kuchlanish)ni ajratib olish uchun nagruzka rezistoriga parallel qilib kondensator ulanishini ko‘rdik. lekin bu ko‘p hollarda yo yetarli bo‘lmaydi, yoki butunlay yaroqsiz bo‘ladi. shuning uchun o‘zgarmas tashkil etuvchini ajratib olishda maxsus zanjirlar - tekislovchi filtrlardan foydalaniladi. ularning vazifasi tok yoki kuchlanishning o‘zgaruvchan tashkil etuvchilarini yutib qolishdan iborat. lekin ular iloji boricha o‘zgarmas tashkil ztuvchi tok yoki kuchlanish miqdorini kamaytirmasligi kerak. shuning uchun tekislovchi filtrlar asosan reaktiv qarshilikli elementlar - induktivlik g‘altagi va kondensatorlarda tuziladi. elementlarning ulanishiga qarab tekislovchi filtrlar - «g-simon» va «p - simon» bo‘ladi. ularning sxemasi 5- rasmda ko‘rsatilgan. 5-rasm. tekislovchi g-simon (a) va p-simon (b) filtrlar. ikkala holda ham induktivlik g‘altagi - drossel (др) dan tokning o‘zgarmas tashkil etuvchisi kam qarshilikka uchragan holda o‘tadi. kondensatorlar esa, o‘zgarmas tokni o‘tkazmaydi. natijada rн rezistorda o‘zgarmas kuchlanish hosil bo‘ladi. uning o‘zgarishsiz qolishi uchun tokning o‘zgaruvchan …
