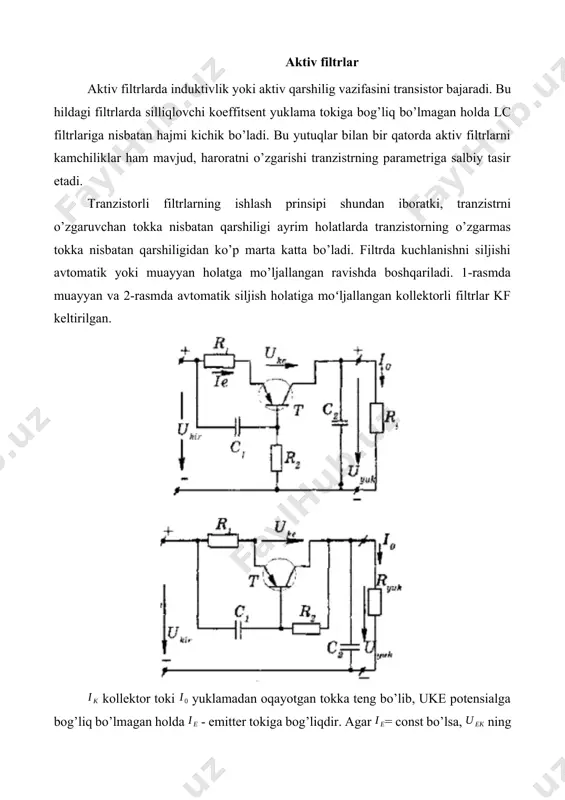

islom karimov nomidagi toshkent davlat texnika universiteti “________________________” kafedrasi ____________________________________________________ fanidan mustaqil ishi mavzu: aktiv filtrlar guruh: __________ bajardi: ____________________________________ tekshirdi: __________________________________ aktiv filtrlar aktiv filtrlarda induktivlik yoki aktiv qarshilig vazifasini transistor bajaradi. bu hildagi filtrlarda silliqlovchi koeffitsent yuklama tokiga bog’liq bo’lmagan holda lc filtrlariga nisbatan hajmi kichik bo’ladi. bu yutuqlar bilan bir qatorda aktiv filtrlarni kamchiliklar ham mavjud, haroratni o’zgarishi tranzistrning parametriga salbiy tasir etadi. tranzistorli filtrlarning ishlash prinsipi shundan iboratki, tranzistrni o’zgaruvchan tokka nisbatan qarshiligi ayrim holatlarda tranzistorning o’zgarmas tokka nisbatan qarshiligidan ko’p marta katta bo’ladi. filtrda kuchlanishni siljishi avtomatik yoki muayyan holatga mo’ljallangan ravishda boshqariladi. 1-rasmda muayyan va 2-rasmda avtomatik siljish holatiga moʻljallangan kollektorli filtrlar kf keltirilgan. kollektor toki yuklamadan oqayotgan tokka teng bo’lib, uke potensialga bog’liq bo’lmagan holda - emitter tokiga bog’liqdir. agar = const bo’lsa, ning o’zgarishi ishchi nuqtaning xarakteristikada siljishiga olib keladi. o’zgarmas tok uchun tranzistorning qarshiligi – bo’lib, bu bir necha ω ni …

2 / 13

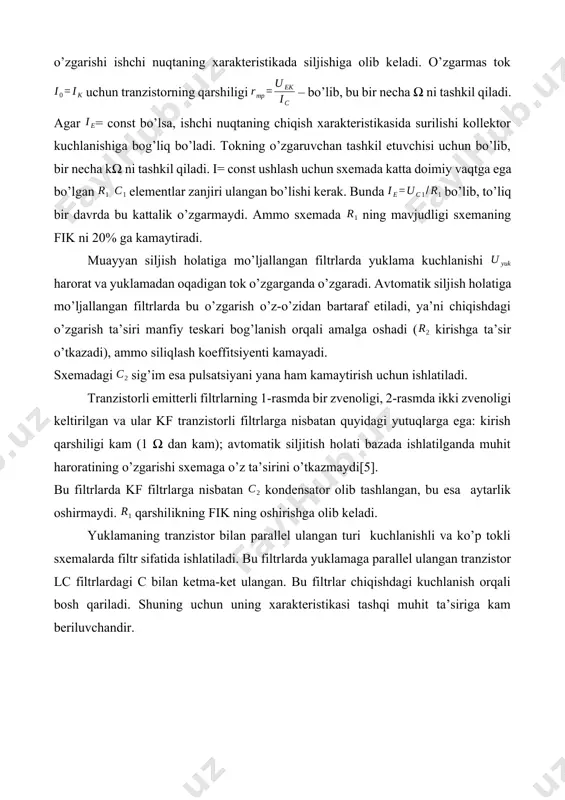

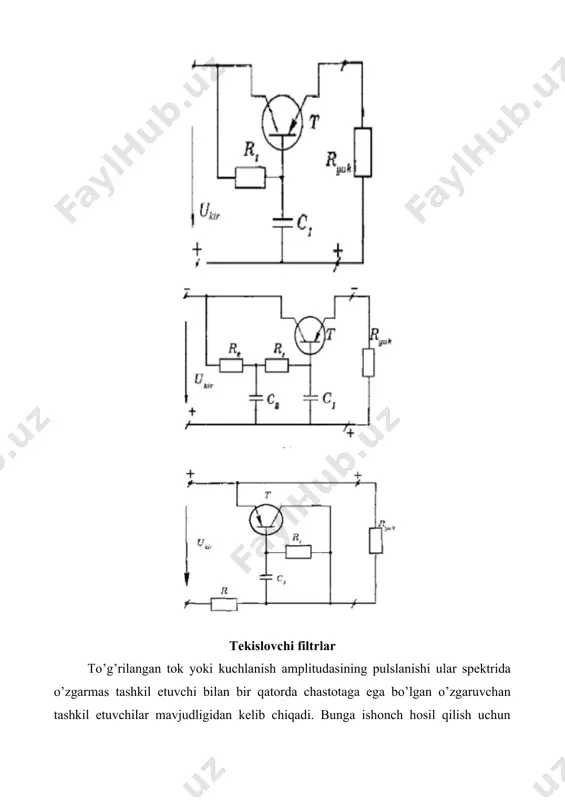

arda bu o’zgarish o’z-o’zidan bartaraf etiladi, ya’ni chiqishdagi o’zgarish ta’siri manfiy teskari bog’lanish orqali amalga oshadi ( kirishga ta’sir o’tkazadi), ammo siliqlash koeffitsiyenti kamayadi. sxemadagi sig’im esa pulsatsiyani yana ham kamaytirish uchun ishlatiladi. tranzistorli emitterli filtrlarning 1-rasmda bir zvenoligi, 2-rasmda ikki zvenoligi keltirilgan va ular kf tranzistorli filtrlarga nisbatan quyidagi yutuqlarga ega: kirish qarshiligi kam (1 ω dan kam); avtomatik siljitish holati bazada ishlatilganda muhit haroratining o’zgarishi sxemaga o’z ta’sirini o’tkazmaydi[5]. bu filtrlarda kf filtrlarga nisbatan kondensator olib tashlangan, bu esa aytarlik oshirmaydi. qarshilikning fik ning oshirishga olib keladi. yuklamaning tranzistor bilan parallel ulangan turi kuchlanishli va ko’p tokli sxemalarda filtr sifatida ishlatiladi. bu filtrlarda yuklamaga parallel ulangan tranzistor lc filtrlardagi c bilan ketma-ket ulangan. bu filtrlar chiqishdagi kuchlanish orqali bosh qariladi. shuning uchun uning xarakteristikasi tashqi muhit ta’siriga kam beriluvchandir. tekislovchi filtrlar to’g’rilangan tok yoki kuchlanish amplitudasining pulslanishi ular spektrida o’zgarmas tashkil etuvchi bilan bir qatorda chastotaga ega bo’lgan …

3 / 13

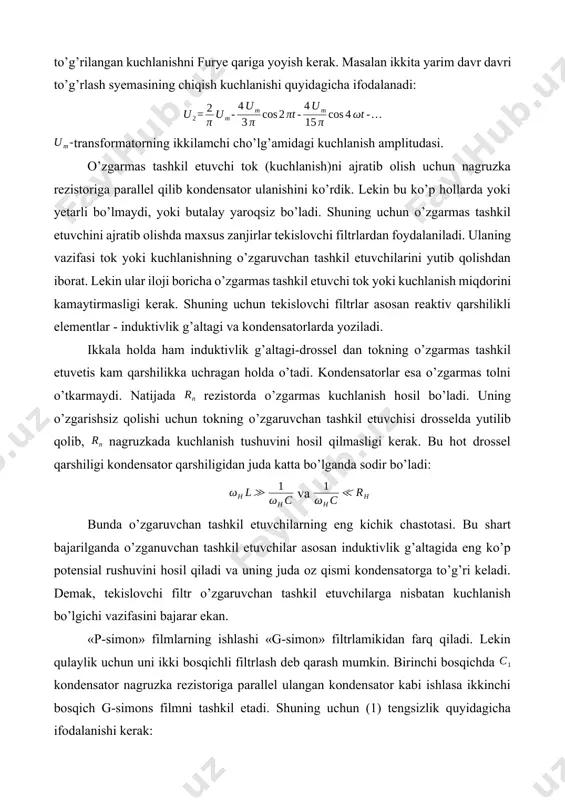

iloji boricha o’zgarmas tashkil etuvchi tok yoki kuchlanish miqdorini kamaytirmasligi kerak. shuning uchun tekislovchi filtrlar asosan reaktiv qarshilikli elementlar - induktivlik g’altagi va kondensatorlarda yoziladi. ikkala holda ham induktivlik g’altagi-drossel dan tokning o’zgarmas tashkil etuvetis kam qarshilikka uchragan holda o’tadi. kondensatorlar esa o’zgarmas tolni o’tkarmaydi. natijada rezistorda o’zgarmas kuchlanish hosil bo’ladi. uning o’zgarishsiz qolishi uchun tokning o’zgaruvchan tashkil etuvchisi drosselda yutilib qolib, nagruzkada kuchlanish tushuvini hosil qilmasligi kerak. bu hot drossel qarshiligi kondensator qarshiligidan juda katta bo’lganda sodir bo’ladi: va bunda o’zgaruvchan tashkil etuvchilarning eng kichik chastotasi. bu shart bajarilganda o’zganuvchan tashkil etuvchilar asosan induktivlik g’altagida eng ko’p potensial rushuvini hosil qiladi va uning juda oz qismi kondensatorga to’g’ri keladi. demak, tekislovchi filtr o’zgaruvchan tashkil etuvchilarga nisbatan kuchlanish bo’lgichi vazifasini bajarar ekan. «p-simon» filmlarning ishlashi «g-simon» filtrlamikidan farq qiladi. lekin qulaylik uchun uni ikki bosqichli filtrlash deb qarash mumkin. birinchi bosqichda kondensator nagruzka rezistoriga parallel ulangan kondensator kabi ishlasa ikkinchi …

4 / 13

komponentlar yordamida, odatda an kuchaytirgich. filtr dizayniga kiritilgan kuchaytirgichlar filtrning narxini, ishlashini va bashorat qilinishini yaxshilash uchun ishlatilishi mumkin. kuchaytirgich quyidagi bosqichdagi yuk empedansining filtr xususiyatlariga ta'sir qilishiga yo'l qo'ymaydi. faol filtr katta yoki qimmat induktorni ishlatmasdan murakkab qutblar va nollarga ega bo'lishi mumkin. javob shakli, q (sifat omili) va sozlangan chastota ko'pincha arzon o'zgaruvchan rezistorlar bilan o'rnatilishi mumkin.[2] ba'zi faol filtr sxemalarida bitta parametr boshqalarga ta'sir qilmasdan sozlanishi mumkin turlari a 1974 krohn-hite model 3500 filtri. faol elementlardan foydalanish ba'zi cheklovlarga ega. asosiy filtr dizayni tenglamalari kuchaytirgichlarning cheklangan o'tkazuvchanligini e'tiborsiz qoldiradi. mavjud faol qurilmalar cheklangan tarmoqli kengligiga ega, shuning uchun ular ko'pincha yuqori chastotalarda amaliy emas. kuchaytirgichlar quvvatni iste'mol qiladi va tizimga shovqin kiritadi. kuchaytirgich elementlariga oqim oqimi uchun dc yo'l taqdim etilmasa, ba'zi elektron topologiyalar amaliy bo'lmasligi mumkin. quvvatni boshqarish qobiliyati kuchaytirgich bosqichlari bilan cheklangan.[3] faol filtr sxemasi konfiguratsiyasi (elektron filtr topologiyasi) quyidagilarni o'z ichiga oladi: · sallen-kalit …

5 / 13

o'tkazgichli filtr-ularning kesish nuqtalari ustidagi chastotalarning susayishi. · tarmoqli o'tish filtri-ular o'tishga imkon beradigan chastotalarning yuqorida va pastda susayishi. · band-stop filtri (notch filtri) – boshqalarning o'tishiga imkon berib, ma'lum chastotalarning susayishi.[4] notch va high-pass kabi kombinatsiyalar mumkin (a shovqin filtri bu erda xafa bo'lgan shovqinning aksariyati ma'lum bir chastotadan kelib chiqadi). yana bir misol-elliptik filtr. faol filtrlarni loyihalash shuningdek qarang: filtr dizayni filtrlarni loyihalash uchun o'rnatilishi kerak bo'lgan spetsifikatsiyalarga quyidagilar kiradi: · kerakli chastotalar diapazoni (passband) chastota javobining shakli bilan birga. bu filtrning xilma-xilligini (yuqoriga qarang) va markaziy yoki burchak chastotalarini ko'rsatadi. · kirish va chiqish empedansi talablari. bular mavjud elektron topologiyalarini cheklaydi; masalan, ko'pchilik, ammo barchasi emas faol filtr topologiyalari tamponlangan (past impedans) chiqishni ta'minlang. biroq, operatsion kuchaytirgichlarning ichki chiqish empedansi, agar ishlatilsa, yuqori chastotalarda sezilarli darajada ko'tarilishi va kutilganidan susayishini kamaytirishi mumkinligini unutmang. shuni yodda tutingki, ba'zi yuqori o'tkazgichli filtr topologiyalari kirishni yuqori chastotalarga deyarli qisqa tutashuv …
